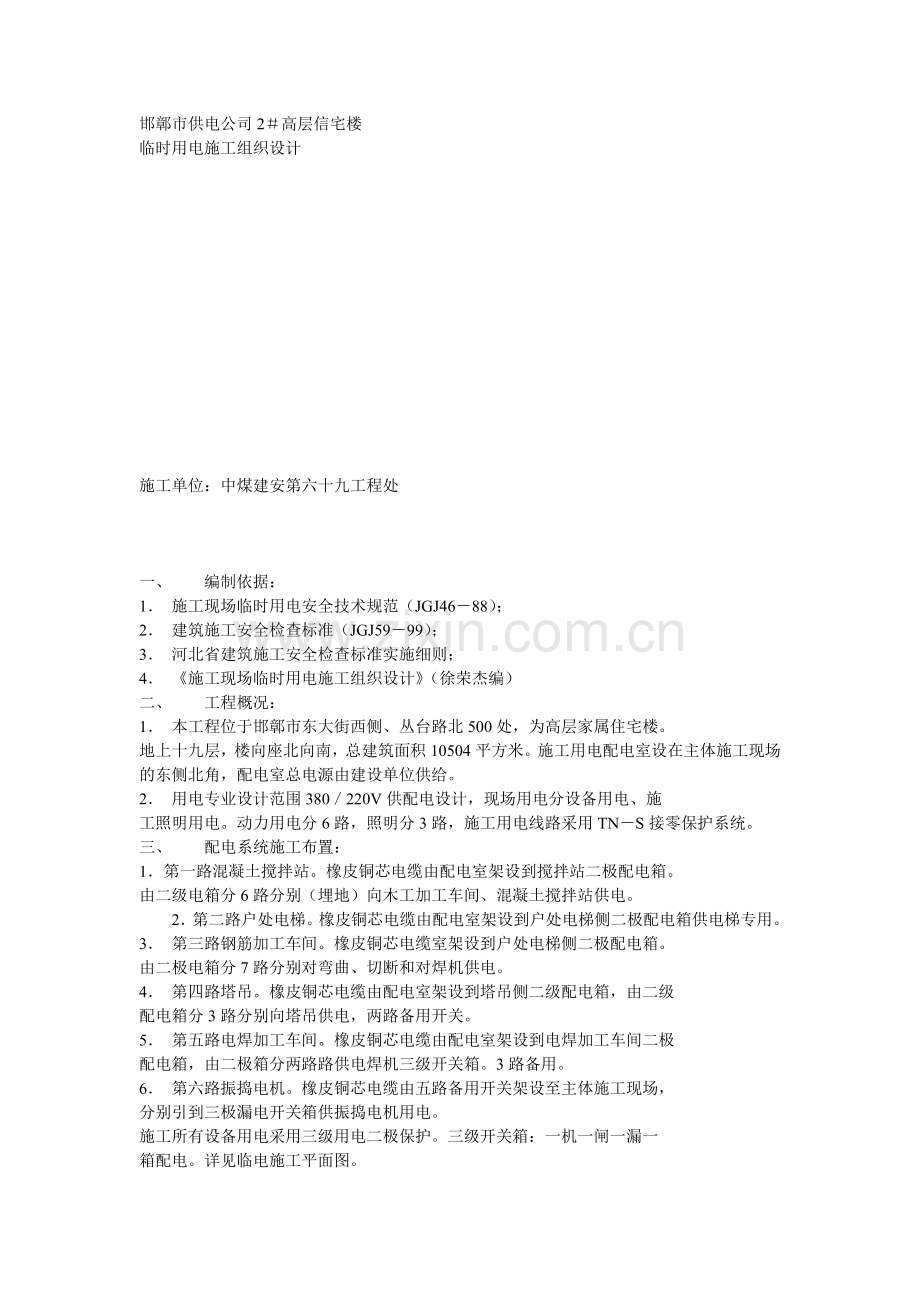

临时用电施工组织设计方案示例2.doc

邯鄣市供电公司2高层信宅楼临时用电施工组织设计施工单位：中煤建安第六十九工程处一、编制依据：1施工现场临时用电安全技术规范（JGJ4688）；2建筑施工安全检查标准（JGJ5999）；3河北省建筑施工安全检查标准实施细则；4施工现场临时用电施工组织设计（徐荣杰编）二、工程概况：1本工程位于邯鄣市东大街西侧、丛台路北500处，为高层家属住宅楼。地上十九层，楼向座北向南，总建筑面积10504平方米。施工用电配电室设在主体施工现场的东侧北角，配电室总电源由建设单位供给。2用电专业设计范围380220V供配电设计，现场用电分设备用电、施工照明用电。动力用电分6路，照明分3路，施工用电线路采用TNS接零保护系统。三、配电系统施工布置：1第一路混凝土搅拌站。橡皮铜芯电缆由配电室架设到搅拌站二极配电箱。由二级电箱分6路分别（埋地）向木工加工车间、混凝土搅拌站供电。2第二路户处电梯。橡皮铜芯电缆由配电室架设到户处电梯侧二极配电箱供电梯专用。3第三路钢筋加工车间。橡皮铜芯电缆室架设到户处电梯侧二极配电箱。由二极电箱分7路分别对弯曲、切断和对焊机供电。4第四路塔吊。橡皮铜芯电缆由配电室架设到塔吊侧二级配电箱，由二级配电箱分3路分别向塔吊供电，两路备用开关。5第五路电焊加工车间。橡皮铜芯电缆由配电室架设到电焊加工车间二极配电箱，由二极箱分两路路供电焊机三级开关箱。3路备用。6第六路振捣电机。橡皮铜芯电缆由五路备用开关架设至主体施工现场，分别引到三极漏电开关箱供振捣电机用电。施工所有设备用电采用三级用电二极保护。三级开关箱：一机一闸一漏一箱配电。详见临电施工平面图。四、负荷计算：每一路：混凝土搅拌站、木机加工车间用电设备总功率为91.3千瓦，选电缆截面为（350225）P机千瓦五、配电室设备：总负荷：180千瓦1配电室高度大于3m。2成排与电屏。电屏之间应采用不小于6m2铜芯导线相互连接与接地线连接。3配电屏正面的操作宽度不应小于1.5m，通过人通道不小于0.6m。配电室门向外开并配锁。4满足供电运行可靠、操作灵活、检修方便、有专人值班。六、电缆、电线敷设：1避免电缆受到各种损坏及腐蚀，避开规划中建筑工程需要挖掘施工地土方。2电缆在室外直埋地敷设的浓度不小于0.6m，并在电缆上下均匀铺设不小于0.5m厚的细砂，然后覆盖砖硬质板物保护。3电缆穿越建筑道路易受机械损伤的场所引出地面2m高度到地下0.2m处必须加设防护套管。4地埋电缆严禁有接头。5橡皮电缆架空敷设时应沿墙或电杆设置，应用绝缘子固定，严禁使用金属体线作绑线。七、室内配线：1室内配线必须使用绝缘导线，采用瓷瓶、瓷夹等敷设，距在面高度不得小于2.5m。2进户线过墙应穿保护套管，并应采取防雨措施。3室内配线所用导线截面铝线截面不小于2.5m2，铜线截面不小于155m2。4潮湿场所埋地非电缆配线处必须穿客敷设。管口应密封，采用金属管敷设时必须做保护接地线。八、室外配电箱设置：1配电箱应设置在干燥、通风及常温场所，不得设在强烈振动的场所。2配电箱周围应足够两人同行的空间，不得堆放任何防碍操作、维护物品，不得有颧木、杂草。3配电箱内的工作零线应通过接线端子板连接，并应有保护地线。4必须实行一机一闸制。必须装漏电保护器，漏电额定动作电流应不大于30mA，额定漏电动作时间应小于0.1S。水泵、振捣机工作在潮湿场所的设备应装设额定电不大于15mA，动作时间小于0.1S的漏电断路器。5配电箱导线的进口和出线口应设在箱体的底面，严禁在箱上侧后门处进出线。九、工地照明：1选用额定电压220V、380V的照明器，室外灯具距地不得低于3m，室内灯具不得低于2.4m。2工作零线截面应按下列规定选择。单及二相线路中，零线截面与相线截面相同。本相四线制线路中，当照明器为白炽灯时，零线截面按相线截面流量的50选择。十、现场施工安全手电：1安装维修、拆除临时用电工程，必须用电完成。其它人员不得擅自施工。2电工人员应掌握安全用电基本知识和所有设备的性能。3上岗必须按规定穿戴和配好相应的劳动保防护用品，并检查电气装置保护设施是否完好。严禁设备带病运转。4停电设备必须拉闸断电，锁好开关箱。5施工现场外电防护措施无法实现时，必须采取防护措施增设屏障遮挡，围挡保护网，并悬接醒目的警告标志牌。6在施工现场专用的中性点直接接地的电力线路中必须采用TVS接零保护系统。十一、用电防火措施：1施工现场用是电的仓库、食堂、宿舍等不得采用胶织线配线。2严禁使用电炉取暖、做饭。3烛接地点要远离易燃、易爆物品。4配电室及用电设备应适当配备手提式及推车式化学灭火器。5施工现场要发现有火情及时报警110。十二、施工机具设备明细表，（见下表）施工设备明细表序号设备名称型号功率千瓦备注台数1搅拌机2522卷扬机KW11423木工刨MQ4314电钻315圆盘锯516输送机7.517水泵5.518电梯2219卷扬机22410弯曲机JD-223.2111切断机Q-4010112对焊机MN25113振动器13X-50035214振动器2502.1315塔吊QA80A351设备总台数：23台设备总功率：2885千瓦
