高考物理试题分类汇编及解析(14个专题).doc

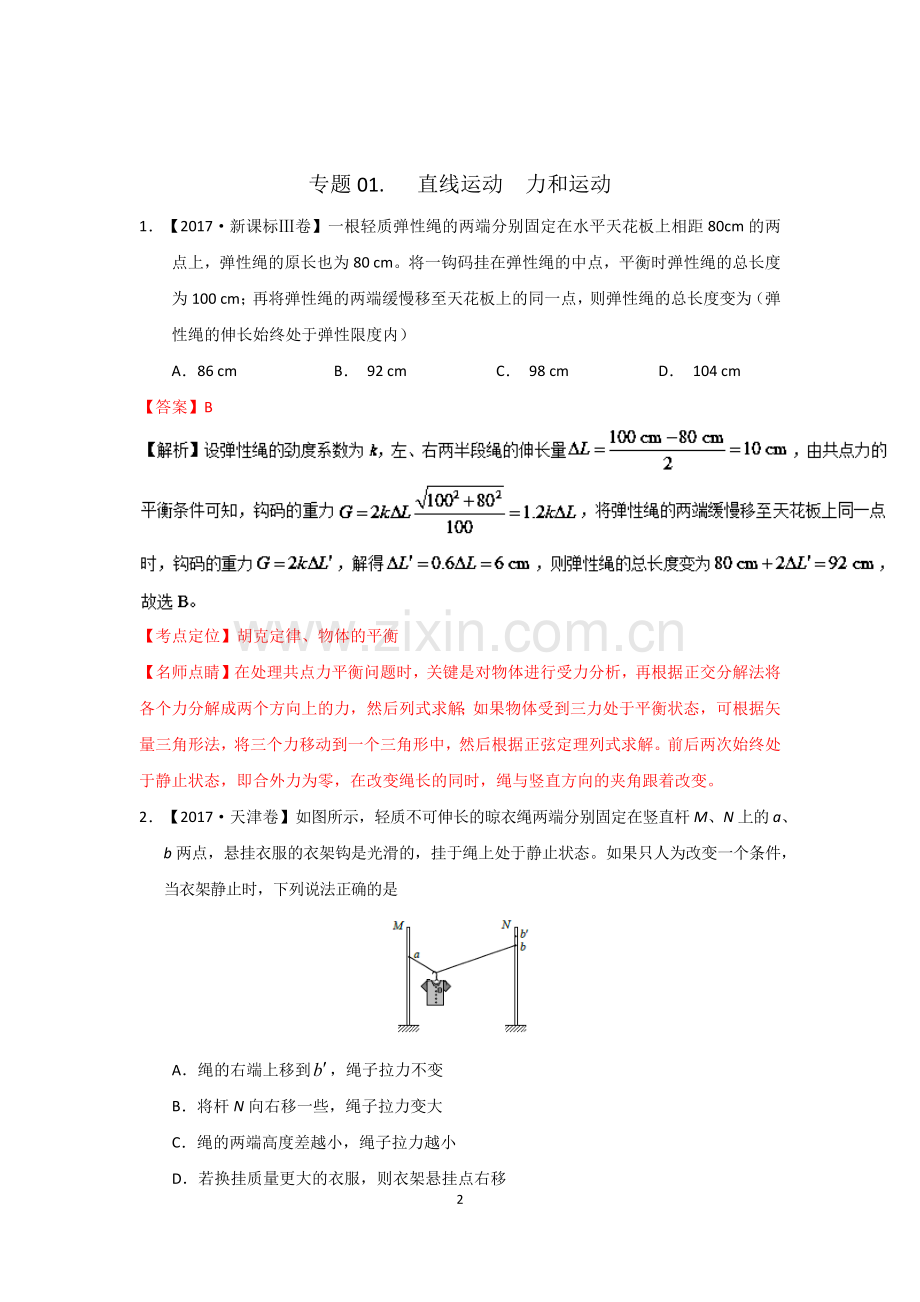

2017年高考物理试题分类汇编及解析专题01. 直线运动 力和运动专题02. 曲线运动 万有引力与航天专题03. 机械能和动量专题04. 电场专题05. 磁场专题06. 电磁感应专题07. 电流和电路专题08. 选修3-3专题09. 选修3-4专题10. 波粒二象性、原子结构和原子核专题11. 力学实验专题12. 电学实验专题13. 力与运动计算题专题14. 电与磁计算题专题01. 直线运动 力和运动1【2017新课标卷】一根轻质弹性绳的两端分别固定在水平天花板上相距80cm的两点上，弹性绳的原长也为80 cm。将一钩码挂在弹性绳的中点，平衡时弹性绳的总长度为100 cm；再将弹性绳的两端缓慢移至天花板上的同一点，则弹性绳的总长度变为（弹性绳的伸长始终处于弹性限度内）A86 cmB 92 cm C 98 cm D 104 cm【答案】B【考点定位】胡克定律、物体的平衡【名师点睛】在处理共点力平衡问题时，关键是对物体进行受力分析，再根据正交分解法将各个力分解成两个方向上的力，然后列式求解；如果物体受到三力处于平衡状态，可根据矢量三角形法，将三个力移动到一个三角形中，然后根据正弦定理列式求解。前后两次始终处于静止状态，即合外力为零，在改变绳长的同时，绳与竖直方向的夹角跟着改变。2【2017天津卷】如图所示，轻质不可伸长的晾衣绳两端分别固定在竖直杆M、N上的a、b两点，悬挂衣服的衣架钩是光滑的，挂于绳上处于静止状态。如果只人为改变一个条件，当衣架静止时，下列说法正确的是A绳的右端上移到，绳子拉力不变B将杆N向右移一些，绳子拉力变大C绳的两端高度差越小，绳子拉力越小D若换挂质量更大的衣服，则衣架悬挂点右移【答案】AB【解析】设两杆间距离为d，绳长为l，Oa、Ob段长度分别为la和lb，则，两部分绳子与竖直方向夹角分别为和，受力分析如图所示。绳子中各部分张力相等，则。满足，即，d和l均不变，则sin 为定值，为定值，cos 为定值，绳子的拉力保持不变，衣服的位置不变，故A正确，CD错误；将杆N向右移一些，d增大，则sin 增大，cos 减小，绳子的拉力增大，故B正确。【考点定位】受力分析，共点力的平衡【名师点睛】本题是力的动态平衡的典型模型，学生并不陌生，关键要判断出绳子和竖直方向的夹角只与绳长和两杆间的距离有关。3【2017新课标卷】如图，柔软轻绳ON的一端O固定，其中间某点M拴一重物，用手拉住绳的另一端N。初始时，OM竖直且MN被拉直，OM与MN之间的夹角为（）。现将重物向右上方缓慢拉起，并保持夹角不变。在OM由竖直被拉到水平的过程中AMN上的张力逐渐增大BMN上的张力先增大后减小COM上的张力逐渐增大DOM上的张力先增大后减小【答案】AD【解析】以重物为研究对象，受重力mg，OM绳上拉力F2，MN上拉力F1，由题意知，三个力合力始终为零，矢量三角形如图所示，在F2转至水平的过程中，MN上的张力F1逐渐增大，OM上的张力F2先增大后减小，所以AD正确，BC错误。【考点定位】共点力的平衡、动态平衡【名师点睛】本题考查动态平衡，注意重物受三个力中只有重力恒定不变，且要求OM、MN两力的夹角不变，两力的大小、方向都在变。三力合力为零，能构成封闭的三角形，再借助圆，同一圆弧对应圆周角不变，难度较大。4【2017新课标卷】如图，一物块在水平拉力F的作用下沿水平桌面做匀速直线运动。若保持F的大小不变，而方向与水平面成60角，物块也恰好做匀速直线运动。物块与桌面间的动摩擦因数为ABCD【答案】C【考点定位】物体的平衡【名师点睛】此题考查了正交分解法在解决平衡问题中的应用问题；关键是列出两种情况下水平方向的平衡方程，联立即可求解。专题02. 曲线运动 万有引力与航天1【2017新课标卷】发球机从同一高度向正前方依次水平射出两个速度不同的乒乓球（忽略空气的影响）。速度较大的球越过球网，速度较小的球没有越过球网；其原因是A速度较小的球下降相同距离所用的时间较多B速度较小的球在下降相同距离时在竖直方向上的速度较大C速度较大的球通过同一水平距离所用的时间较少D速度较大的球在相同时间间隔内下降的距离较大【答案】C【考点定位】平抛运动【名师点睛】重点要理解题意，本题考查平抛运动水平方向的运动规律。理论知识简单，难在由题意分析出水平方向运动的特点。2【2017江苏卷】如图所示，A、B两小球从相同高度同时水平抛出，经过时间t在空中相遇，若两球的抛出速度都变为原来的2倍，则两球从抛出到相遇经过的时间为（A）（B） （C） （D）【答案】C【解析】设第一次抛出时A球的速度为v1，B球的速度为v2，则A、B间的水平距离x=(v1+v2)t，第二次两球的速度为第一次的2倍，但两球间的水平距离不变，则x=2(v1+v2)T，联立得T=t2，所以C正确；ABD错误【考点定位】平抛运动【名师点睛】本题的关键信息是两球运动时间相同，水平位移之和不变3【2017江苏卷】如图所示，一小物块被夹子夹紧，夹子通过轻绳悬挂在小环上，小环套在水平光滑细杆上，物块质量为M，到小环的距离为L，其两侧面与夹子间的最大静摩擦力均为F小环和物块以速度v向右匀速运动，小环碰到杆上的钉子P后立刻停止，物块向上摆动整个过程中，物块在夹子中没有滑动小环和夹子的质量均不计，重力加速度为g下列说法正确的是（A）物块向右匀速运动时，绳中的张力等于2F（B）小环碰到钉子P时，绳中的张力大于2F（C）物块上升的最大高度为（D）速度v不能超过【答案】D【考点定位】物体的平衡 圆周运动【名师点睛】在分析问题时，要细心题中给的力F是夹子与物块间的最大静摩擦力，而在物块运动的过程中，没有信息表明夹子与物块间静摩擦力达到最大另小环碰到钉子后，物块绕钉子做圆周运动，夹子与物块间的静摩擦力会突然增大4【2017北京卷】利用引力常量G和下列某一组数据，不能计算出地球质量的是A地球的半径及重力加速度（不考虑地球自转）B人造卫星在地面附近绕地球做圆周运动的速度及周期C月球绕地球做圆周运动的周期及月球与地球间的距离D地球绕太阳做圆周运动的周期及地球与太阳间的距离【答案】D【解析】在地球表面附近，在不考虑地球自转的情况下，物体所受重力等于地球对物体的万有引力，有，可得，A能求出地球质量。根据万有引力提供卫星、月球、地球做圆周运动的向心力，由，解得；由，解得；由，会消去两边的M；故BC能求出地球质量，D不能求出。【考点定位】万有引力定律的应用【名师点睛】利用万有引力定律求天体质量时，只能求“中心天体”的质量，无法求“环绕天体”的质量。5【2017新课标卷】2017年4月，我国成功发射的天舟一号货运飞船与天宫二号空间实验室完成了首次交会对接，对接形成的组合体仍沿天宫二号原来的轨道（可视为圆轨道）运行。与天宫二号单独运行时相比，组合体运行的A周期变大 B速率变大C动能变大 D向心加速度变大【答案】C【考点定位】万有引力定律的应用、动能【名师点睛】万有引力与航天试题，涉及的公式和物理量非常多，理解万有引力提供做圆周运动的向心力，适当选用公式，是解题的关键。要知道周期、线速度、角速度、向心加速度只与轨道半径有关，但动能还与卫星的质量有关。6【2017江苏卷】“天舟一号”货运飞船于2017年4月20日在文昌航天发射中心成功发射升空，与“天宫二号”空间实验室对接前，“天舟一号”在距离地面约380 km的圆轨道上飞行，则其（A）角速度小于地球自转角速度（B）线速度小于第一宇宙速度（C）周期小于地球自转周期（D）向心加速度小于地面的重力加速度【答案】BCD【考点定位】天体运动【名师点睛】卫星绕地球做圆周运动，考查万有引力提供向心力与地球自转角速度、周期的比较，要借助同步卫星，天舟一号与同步卫星有相同的规律，而同步卫星与地球自转的角速度相同7【2017新课标卷】如图，海王星绕太阳沿椭圆轨道运动，P为近日点，Q为远日点，M、N为轨道短轴的两个端点，运行的周期为。若只考虑海王星和太阳之间的相互作用，则海王星在从P经过M、Q到N的运动过程中A从P到M所用的时间等于B从Q到N阶段，机械能逐渐变大C从P到Q阶段，速率逐渐变小D从M到N阶段，万有引力对它先做负功后做正功【答案】CD【解析】从P到Q的时间为T0，根据开普勒行星运动第二定律可知，从P到M运动的速率大于从M到Q运动的速率，可知P到M所用的时间小于T0，选项A错误；海王星在运动过程中只受太阳的引力作用，故机械能守恒，选项B错误；根据开普勒行星运动第二定律可知，从P到Q阶段，速率逐渐变小，选项C正确；从M到N阶段，万有引力对它先做负功后做正功，选项D正确；故选CD。【考点定位】开普勒行星运动定律；机械能守恒的条件【名师点睛】此题主要考查学生对开普勒行星运动定律的理解；关键是知道离太阳越近的位置行星运动的速率越大；远离太阳运动时，引力做负功，动能减小，引力势能增加，机械能不变。8【2017天津卷】我国自主研制的首艘货运飞船“天舟一号”发射升空后，与已经在轨运行的“天宫二号”成功对接形成组合体。假设组合体在距地面高度为h的圆形轨道上绕地球做匀速圆周运动，已知地球的半径为R，地球表面处重力加速度为g，且不考虑地球自转的影响。则组合体运动的线速度大小为_，向心加速度大小为_。【答案】 【考点定位】万有引力定律的应用【名师点睛】本题难度不大，应知道在地球表面附近物体所受重力和万有引力近似相等，即“黄金代换”。专题03. 机械能和动量1【2017新课标卷】将质量为1.00 kg的模型火箭点火升空，50 g燃烧的燃气以大小为600 m/s的速度从火箭喷口在很短时间内喷出。在燃气喷出后的瞬间，火箭的动量大小为（喷出过程中重力和空气阻力可忽略）A30 B5.7102 C6.0102 D6.3102【答案】A【解析】设火箭的质量（不含燃气）为m1，燃气的质量为m2，根据动量守恒，m1v1=m2v2，解得火箭的动量为：p=m1v1=m2v2=30 ，所以A正确，BCD错误。【考点定位】动量、动量守恒【名师点睛】本题主要考查动量即反冲类动量守恒问题，只要注意动量的矢量性即可，比较简单。2【2017新课标卷】如图，一光滑大圆环固定在桌面上，环面位于竖直平面内，在大圆环上套着一个小环。小环由大圆环的最高点从静止开始下滑，在小环下滑的过程中，大圆环对它的作用力A一直不做功B一直做正功C始终指向大圆环圆心D始终背离大圆环圆心【答案】A【考点定位】圆周运动；功【名师点睛】此题关键是知道小圆环在大圆环上的运动过程中，小圆环受到的弹力方向始终沿大圆环的半径方向，先是沿半径向外，后沿半径向里。3【2017江苏卷】一小物块沿斜面向上滑动，然后滑回到原处物块初动能为，与斜面间的动摩擦因数不变，则该过程中，物块的动能与位移的关系图线是【答案】C【解析】向上滑动的过程中，根据动能定理：，同理，下滑过程中，由动能定理可得：，故C正确；ABD错误【考点定位】动能定理【名师点睛】本题考查动能定理及学生的识图能力，根据动能定理写出Ekx图象的函数关系，从而得出图象斜率描述的物理意义4【2017新课标卷】如图，一质量为m，长度为l的均匀柔软细绳PQ竖直悬挂。用外力将绳的下端Q缓慢地竖直向上拉起至M点，M点与绳的上端P相距。重力加速度大小为g。在此过程中，外力做的功为A BCD【答案】A【解析】将绳的下端Q缓慢地竖直向上拉起至M点，PM段绳的机械能不变，MQ段绳的机械能的增加量为，由功能关系可知，在此过程中，外力做的功，故选A。【考点定位】重力势能、功能关系【名师点睛】重点理解机械能变化与外力做功的关系，本题的难点是过程中重心高度的变化情况。5【2017新课标卷】一质量为2 kg的物块在合外力F的作用下从静止开始沿直线运动。F随时间t变化的图线如图所示，则At=1 s时物块的速率为1 m/sBt=2 s时物块的动量大小为4 kgm/sCt=3 s时物块的动量大小为5 kgm/sDt=4 s时物块的速度为零【答案】AB【考点定位】动量定理【名师点睛】求变力的冲量是动量定理应用的重点，也是难点。Ft图线与时间轴所围面积表示冲量。6【2017天津卷】“天津之眼”是一座跨河建设、桥轮合一的摩天轮，是天津市的地标之一。摩天轮悬挂透明座舱，乘客随座舱在竖直面内做匀速圆周运动。下列叙述正确的是A摩天轮转动过程中，乘客的机械能保持不变B在最高点，乘客重力大于座椅对他的支持力C摩天轮转动一周的过程中，乘客重力的冲量为零D摩天轮转动过程中，乘客重力的瞬时功率保持不变【答案】B【解析】机械能等于动能和重力势能之和，乘客随座舱在竖直面内做匀速圆周运动，动能不变，重力势能时刻发生变化，则机械能在变化，故A错误；在最高点对乘客受力分析，根据牛顿第二定律有：，座椅对他的支持力，故B正确；乘客随座舱转动一周的过程中，动量不变，是所受合力的冲量为零，重力的冲量，故C错误；乘客重力的瞬时功率，其中为线速度和竖直方向的夹角，摩天轮转动过程中，乘客的重力和线速度的大小不变，但在变化，所以乘客重力的瞬时功率在不断变化，故D错误。【考点定位】机械能，向心力，冲量和动量定理，瞬时功率【名师点睛】本题的难点在于对动量定理的理解，是“物体所受合力的冲量等于动量的变化”，而学生经常记为“力的冲量等于物体动量的变化”。7【2017新课标卷】如图，半圆形光滑轨道固定在水平地面上，半圆的直径与地面垂直。一小物块以速度从轨道下端滑入轨道，并从轨道上端水平飞出，小物块落地点到轨道下端的距离与轨道半径有关，此距离最大时。对应的轨道半径为（重力加速度大小为g）A BCD【答案】B【解析】物块由最低点到最高点有：；物块做平抛运动：x=v1t；联立解得：，由数学知识可知，当时，x最大，故选B。【考点定位】机械能守恒定律；平抛运动【名师点睛】此题主要是对平抛运动的考查；解题时设法找到物块的水平射程与圆轨道半径的函数关系，即可通过数学知识讨论；此题同时考查学生运用数学知识解决物理问题的能力。8【2017江苏卷】如图所示，三个小球A、B、C的质量均为m，A与B、C间通过铰链用轻杆连接，杆长为L，B、C置于水平地面上，用一轻质弹簧连接，弹簧处于原长现A由静止释放下降到最低点，两轻杆间夹角由60变为120，A、B、C在同一竖直平面内运动，弹簧在弹性限度内，忽略一切摩擦，重力加速度为g则此下降过程中（A）A的动能达到最大前，B受到地面的支持力小于mg（B）A的动能最大时，B受到地面的支持力等于mg（C）弹簧的弹性势能最大时，A的加速度方向竖直向下（D）弹簧的弹性势能最大值为mgL【答案】AB【考点定位】物体的平衡 能量守恒 牛顿第二定律【名师点睛】本题的重点是当A球的动能最大时，受合外力为零，在竖直方向整体加速度为零，选择整体为研究对象，分析AB两个选项；弹性势能最大对应A球下降至最低点，根据能量守恒定律，可求最大的弹性势能9【2017江苏卷】甲、乙两运动员在做花样滑冰表演，沿同一直线相向运动，速度大小都是1 m/s，甲、乙相遇时用力推对方，此后都沿各自原方向的反方向运动，速度大小分别为1 m/s和2 m/s求甲、乙两运动员的质量之比【答案】3:2【解析】由动量守恒定律得，解得代入数据得【考点定位】动量守恒定律【名师点睛】考查动量守恒，注意动量的矢量性，比较简单10【2017天津卷】（16分）如图所示，物块A和B通过一根轻质不可伸长的细绳连接，跨放在质量不计的光滑定滑轮两侧，质量分别为mA=2 kg、mB=1 kg。初始时A静止于水平地面上，B悬于空中。先将B竖直向上再举高h=1.8 m（未触及滑轮）然后由静止释放。一段时间后细绳绷直，A、B以大小相等的速度一起运动，之后B恰好可以和地面接触。取g=10 m/s2。空气阻力不计。求：（1）B从释放到细绳刚绷直时的运动时间t；（2）A的最大速度v的大小；（3）初始时B离地面的高度H。【答案】（1） （2） （3）【解析】（1）B从释放到细绳刚绷直前做自由落体运动，有：解得：（2）设细绳绷直前瞬间B速度大小为vB，有细绳绷直瞬间，细绳张力远大于A、B的重力，A、B相互作用，总动量守恒：绳子绷直瞬间，A、B系统获得的速度：之后A做匀减速运动，所以细绳绷直瞬间的速度v即为最大速度，A的最大速度为2 m/s（3）细绳绷直后，A、B一起运动，B恰好可以和地面接触，说明此时A、B的速度为零，这一过程中A、B组成的系统机械能守恒，有：解得，初始时B离地面的高度【考点定位】自由落体运动，动量守恒定律，机械能守恒定律【名师点睛】本题的难点是绳子绷紧瞬间的物理规律是两物体的动量守恒，而不是机械能守恒。专题04. 电场1【2017江苏卷】如图所示，三块平行放置的带电金属薄板、中央各有一小孔，小孔分别位于、点由点静止释放的电子恰好能运动到点现将板向右平移到点，则由点静止释放的电子（A）运动到点返回（B）运动到和点之间返回（C）运动到点返回（D）穿过点【答案】A【考点定位】带电粒子在电场中的运动 动能定理 电容器【名师点睛】本题是带电粒子在电场中的运动，主要考察匀变速直线运动的规律及动能定理，重点是电容器的动态分析，在电荷量Q不变的时候，板间的电场强度与板间距无关2【2017天津卷】如图所示，在点电荷Q产生的电场中，实线MN是一条方向未标出的电场线，虚线AB是一个电子只在静电力作用下的运动轨迹。设电子在A、B两点的加速度大小分别为aA、aB，电势能分别为EpA、EpB。下列说法正确的是A电子一定从A向B运动B若aAaB，则Q靠近M端且为正电荷C无论Q为正电荷还是负电荷一定有EpAaB，说明电子在M点受到的电场力较大，M点的电场强度较大，根据点电荷的电场分布可知，靠近M端为场源电荷的位置，应带正电，故B正确；无论Q为正电荷还是负电荷，一定有电势，电子电势能，电势能是标量，所以一定有EpAEpB，故C正确，D错误。【考点定位】电场强度，电场线，电势，电势能，曲线运动，带电粒子在电场中的运动【名师点睛】本题考查的知识点较多，应从曲线运动的特点和规律出发判断出电子的受力方向，再利用相关电场和带电粒子在电场中的运动规律解决问题。3【2017江苏卷】在x轴上有两个点电荷q1、q2，其静电场的电势在x轴上分布如图所示下列说法正确有（A）q1和q2带有异种电荷（B）x1处的电场强度为零（C）负电荷从x1移到x2，电势能减小（D）负电荷从x1移到x2，受到的电场力增大【答案】AC【考点定位】电势 电场强度 电势能【名师点睛】本题的核心是对x图象的认识，要能利用图象大致分析出电场的方向及电场线的疏密变化情况，依据沿电场线的方向电势降低，还有就是图象的斜率描述电场的强弱电场强度4【2017新课标卷】在一静止点电荷的电场中，任一点的电势与该点到点电荷的距离r的关系如图所示。电场中四个点a、b、c和d的电场强度大小分别Ea、Eb、Ec和Ed。点a到点电荷的距离ra与点a的电势a已在图中用坐标（ra，a）标出，其余类推。现将一带正电的试探电荷由a点依次经b、c点移动到d点，在相邻两点间移动的过程中，电场力所做的功分别为Wab、Wbc和Wcd。下列选项正确的是AEa：Eb=4:1BEc：Ed=2:1CWab:Wbc=3:1DWbc:Wcd=1:3【答案】AC【解析】由题图可知，a、b、c、d到点电荷的距离分别为1 m、2 m、3 m、6 m，根据点电荷的场强公式可知，故A正确，B错误；电场力做功，a与b、b与c、c与d之间的电势差分别为3 V、1 V、1 V，所以，故C正确，D错误。【考点定位】电场强度、电势差、电场力做功【名师点睛】本题主要考查学生的识图能力，点电荷场强及电场力做功的计算。5【2017新课标卷】一匀强电场的方向平行于xOy平面，平面内a、b、c三点的位置如图所示，三点的电势分别为10 V、17 V、26 V。下列说法正确的是A电场强度的大小为2.5 V/cmB坐标原点处的电势为1 VC电子在a点的电势能比在b点的低7 eVD电子从b点运动到c点，电场力做功为9 eV【答案】ABD【解析】如图所示，设a、c之间的d点电势与b点相同，则，d点坐标为(3.5 cm，6 cm)，过c点作cfbd于f，由几何关系可得cf=3.6 cm，则电场强度，A正确；因为四边形Oacb是矩形，所以有，解得坐标原点O处的电势为1 V，B正确；a点电势比b点电势低7 V，电子带负电，所以电子在a点的电势能比在b点的高7 eV，C错误；b点电势比c点电势低9 V，电子从b点运动到c点，电场力做功为9 eV，D正确。【考点定位】匀强电场中电场强度与电势差的关系、电势、电势能【名师点睛】在匀强电场中沿同一方向线段的长度与线段两端的电势差成正比；在匀强电场中电场线平行且均匀分布，故等势面平行且均匀分布。以上两点是解决此类题目的关键。电势与电势能之间的关系，也是常考的问题，要知道负电荷在电势高处电势能低。6【2017北京卷】（16分）如图所示，长l=1 m的轻质细绳上端固定，下端连接一个可视为质点的带电小球，小球静止在水平向右的匀强电场中，绳与竖直方向的夹角=37。已知小球所带电荷量q=1.0106 C，匀强电场的场强E=3.0103 N/C，取重力加速度g=10 m/s2，sin 37=0.6，cos 37=0.8。求：（1）小球所受电场力F的大小。（2）小球的质量m。（3）将电场撤去，小球回到最低点时速度v的大小。【答案】（1）3.0103 N （2）4.0104 kg （3）2.0 m/s【考点定位】电场强度与电场力、物体的平衡、动能定理【名师点睛】本题力电综合问题，但电场力与对小球施加水平向右的恒力F作用效果相同，因此可以用相关的力学知识来解答。专题05. 磁场1【2017江苏卷】如图所示，两个单匝线圈a、b的半径分别为r和2r圆形匀强磁场B的边缘恰好与a线圈重合，则穿过a、b两线圈的磁通量之比为（A）1:1 （B）1:2 （C）1:4 （D）4:1【答案】A【考点定位】磁通量【名师点睛】本题主要注意磁通量的计算公式中S的含义，它指的是有磁感线穿过区域的垂直面积2【2017新课标卷】如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上（与纸面平行），磁场方向垂直于纸面向里，三个带正电的微粒a、b、c电荷量相等，质量分别为ma、mb、mc。已知在该区域内，a在纸面内做匀速圆周运动，b在纸面内向右做匀速直线运动，c在纸面内向左做匀速直线运动。下列选项正确的是ABCD【答案】B【解析】由题意知，mag=qE，mbg=qE+Bqv，mcg+Bqv=qE，所以，故B正确，ACD错误。【考点定位】带电粒子在复合场中的运动【名师点睛】三种场力同时存在，做匀速圆周运动的条件是mag=qE，两个匀速直线运动，合外力为零，重点是洛伦兹力的方向判断。3【2017新课标卷】如图，在磁感应强度大小为B0的匀强磁场中，两长直导线P和Q垂直于纸面固定放置，两者之间的距离为l。在两导线中均通有方向垂直于纸面向里的电流I时，纸面内与两导线距离均为l的a点处的磁感应强度为零。如果让P中的电流反向、其他条件不变，则a点处磁感应强度的大小为A0 B C D2B0【答案】C【考点定位】磁场叠加、安培定则【名师点睛】本题关键为利用安培定则判断磁场的方向，在根据几何关系进行磁场的叠加和计算。4【2017新课标卷】如图，三根相互平行的固定长直导线L1、L2和L3两两等距，均通有电流，L1中电流方向与L2中的相同，与L3中的相反，下列说法正确的是AL1所受磁场作用力的方向与L2、L3所在平面垂直BL3所受磁场作用力的方向与L1、L2所在平面垂直CL1、L2和L3单位长度所受的磁场作用力大小之比为DL1、L2和L3单位长度所受的磁场作用力大小之比为【答案】BC【考点定位】电流磁效应、安培力、安培定则【名师点睛】先根据安培定则判断磁场的方向，再根据磁场的叠加得出直线电流处磁场的方向，再由左手定则判断安培力的方向，本题重点是对磁场方向的判断、大小的比较。5【2017新课标卷】某同学自制的简易电动机示意图如图所示。矩形线圈由一根漆包线绕制而成，漆包线的两端分别从线圈的一组对边的中间位置引出，并作为线圈的转轴。将线圈架在两个金属支架之间，线圈平面位于竖直面内，永磁铁置于线圈下方。为了使电池与两金属支架连接后线圈能连续转动起来，该同学应将A左、右转轴下侧的绝缘漆都刮掉B左、右转轴上下两侧的绝缘漆都刮掉C左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉D左转轴上下两侧的绝缘漆都刮掉，右转轴下侧的绝缘漆刮掉【答案】AD【考点定位】电动机原理；安培力【名师点睛】此题是电动机原理，主要考查学生对物理规律在实际生活中的运用能力；关键是通过分析电流方向的变化分析安培力的方向变化情况。6【2017新课标卷】如图，虚线所示的圆形区域内存在一垂直于纸面的匀强磁场，P为磁场边界上的一点。大量相同的带电粒子以相同的速率经过P点，在纸面内沿不同的方向射入磁场。若粒子射入速率为，这些粒子在磁场边界的出射点分布在六分之一圆周上；若粒子射入速率为，相应的出射点分布在三分之一圆周上。不计重力及带电粒子之间的相互作用。则为A B C D【答案】C 【考点定位】带电粒子在磁场中的运动【名师点睛】此题是带电粒子在有界磁场中的运动问题；解题时关键是要画出粒子运动的轨迹草图，知道能打到最远处的粒子运动的弧长是半圆周，结合几何关系即可求解。专题06 电磁感应1【2017新课标卷】扫描隧道显微镜（STM）可用来探测样品表面原子尺度上的形貌。为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示。无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是【答案】A【解析】感应电流产生的条件是闭合回路中的磁通量发上变化。在A图中系统振动时在磁场中的部分有时多有时少，磁通量发生变化，产生感应电流，受到安培力，阻碍系统的振动，故A正确；而BCD三个图均无此现象，故错误。【考点定位】感应电流产生的条件【名师点睛】本题不要被题目的情景所干扰，抓住考查的基本规律，即产生感应电流的条件，有感应电流产生，才会产生阻尼阻碍振动。2【2017新课标卷】如图，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直。金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面。现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是APQRS中沿顺时针方向，T中沿逆时针方向BPQRS中沿顺时针方向，T中沿顺时针方向CPQRS中沿逆时针方向，T中沿逆时针方向DPQRS中沿逆时针方向，T中沿顺时针方向【答案】D【考点定位】电磁感应、右手定则、楞次定律【名师点睛】解题关键是掌握右手定则、楞次定律判断感应电流的方向，还要理解PQRS中感应电流产生的磁场会使T中的磁通量变化，又会使T中产生感应电流。3【2017天津卷】如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R。金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下。现使磁感应强度随时间均匀减小，ab始终保持静止，下列说法正确的是Aab中的感应电流方向由b到aBab中的感应电流逐渐减小Cab所受的安培力保持不变Dab所受的静摩擦力逐渐减小【答案】D【解析】导体棒ab、电阻R、导轨构成闭合回路，磁感应强度均匀减小（为一定值），则闭合回路中的磁通量减小，根据楞次定律，可知回路中产生顺时针方向的感应电流，ab中的电流方向由a到b，故A 错误；根据法拉第电磁感应定律，感应电动势，回路面积S不变，即感应电动势为定值，根据欧姆定律，所以ab中的电流大小不变，故B错误；安培力，电流大小不变，磁感应强度减小，则安培力减小，故C错误；导体棒处于静止状态，所受合力为零，对其受力分析，水平方向静摩擦力f与安培力F等大反向，安培力减小，则静摩擦力减小，故D正确。【考点定位】楞次定律，法拉第电磁感应定律，安培力【名师点睛】本题应从电磁感应现象入手，熟练应用法拉第电磁感应定律和楞次定律。4【2017新课标卷】两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直。边长为0.1 m、总电阻为0.005 的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图（a）所示。已知导线框一直向右做匀速直线运动，cd边于t=0时刻进入磁场。线框中感应电动势随时间变化的图线如图（b）所示（感应电流的方向为顺时针时，感应电动势取正）。下列说法正确的是A磁感应强度的大小为0.5 TB导线框运动速度的大小为0.5 m/sC磁感应强度的方向垂直于纸面向外D在t=0.4 s至t=0.6 s这段时间内，导线框所受的安培力大小为0.1 N【答案】BC【考点定位】法拉第电磁感应定律；楞次定律；安培力【名师点睛】此题是关于线圈过磁场的问题；关键是能通过给出的Et图象中获取信息，得到线圈在磁场中的运动情况，结合法拉第电磁感应定律及楞次定律进行解答。此题意在考查学生基本规律的运用能力以及从图象中获取信息的能力。5【2017北京卷】图1和图2是教材中演示自感现象的两个电路图，L1和L2为电感线圈。实验时，断开开关S1瞬间，灯A1突然闪亮，随后逐渐变暗；闭合开关S2，灯A2逐渐变亮，而另一个相同的灯A3立即变亮，最终A2与A3的亮度相同。下列说法正确的是A图1中，A1与L1的电阻值相同B图1中，闭合S1，电路稳定后，A1中电流大于L1中电流C图2中，变阻器R与L2的电阻值相同D图2中，闭合S2瞬间，L2中电流与变阻器R中电流相等【答案】C【考点定位】自感【名师点睛】线圈在电路中发生自感现象，根据楞次定律可知，感应电流要“阻碍”使原磁场变化的电流变化情况。电流突然增大时，会感应出逐渐减小的反向电流，使电流逐渐增大；电流突然减小时，会感应出逐渐减小的正向电流，使电流逐渐减小。6【2017江苏卷】（15分）如图所示，两条相距d的平行金属导轨位于同一水平面内，其右端接一阻值为R的电阻质量为m的金属杆静置在导轨上，其左侧的矩形匀强磁场区域MNPQ的磁感应强度大小为B、方向竖直向下当该磁场区域以速度v0匀速地向右扫过金属杆后，金属杆的速度变为v导轨和金属杆的电阻不计，导轨光滑且足够长，杆在运动过程中始终与导轨垂直且两端与导轨保持良好接触求：（1）MN刚扫过金属杆时，杆中感应电流的大小l；（2）MN刚扫过金属杆时，杆的加速度大小a；（3）PQ刚要离开金属杆时，感应电流的功率P【答案】（1） （2） （3）【考点定位】电磁感应【名师点睛】本题的关键在于导体切割磁感线产生电动势E=Blv，切割的速度（v）是导体与磁场的相对速度，分析这类问题，通常是先电后力，再功能7【2017北京卷】（20分）发电机和电动机具有装置上的类似性，源于它们机理上的类似性。直流发电机和直流电动机的工作原理可以简化为如图1、图2所示的情景。 在竖直向下的磁感应强度为B的匀强磁场中，两根光滑平行金属轨道MN、PQ固定在水平面内，相距为L，电阻不计。电阻为R的金属导体棒ab垂直于MN、PQ放在轨道上，与轨道接触良好，以速度v（v平行于MN）向右做匀速运动。图1轨道端点MP间接有阻值为r的电阻，导体棒ab受到水平向右的外力作用。图2轨道端点MP间接有直流电源，导体棒ab通过滑轮匀速提升重物，电路中的电流为I。（1）求在t时间内，图1“发电机”产生的电能和图2“电动机”输出的机械能。（2）从微观角度看，导体棒ab中的自由电荷所受洛伦兹力在上述能量转化中起着重要作用。为了方便，可认为导体棒中的自由电荷为正电荷。a请在图3（图1的导体棒ab）、图4（图2的导体棒ab）中，分别画出自由电荷所受洛伦兹力的示意图。b我们知道，洛伦兹力对运动电荷不做功。那么，导体棒ab中的自由电荷所受洛伦兹力是如何在能量转化过程中起到作用的呢？请以图2“电动机”为例，通过计算分析说明。【答案】（1） （2）a如图3、图4 b见解析【解析】（1）图1中，电路中的电流棒ab受到的安培力F1=BI1L在t时间内，“发电机”产生的电能等于棒ab克服安培力做的功图2中，棒ab受到的安培力F2=BIL在t时间内，“电动机”输出的机械能等于安培力对棒ab做的功（2）a图3中，棒ab向右运动，由左手定则可知其中的正电荷受到ba方向的洛伦兹力，在该洛伦兹力作用下，正电荷沿导体棒运动形成感应电流，有沿ba方向的分速度，受到向左的洛伦兹力作用；图4中，在电源形成的电场作用下，棒ab中的正电荷沿ab方向运动，受到向右的洛伦兹力作用，该洛伦兹力使导体棒向右运动，正电荷具有向右的分速度，又受到沿ba方向的洛伦兹力作用。如图3、图4。b设自由电荷的电
