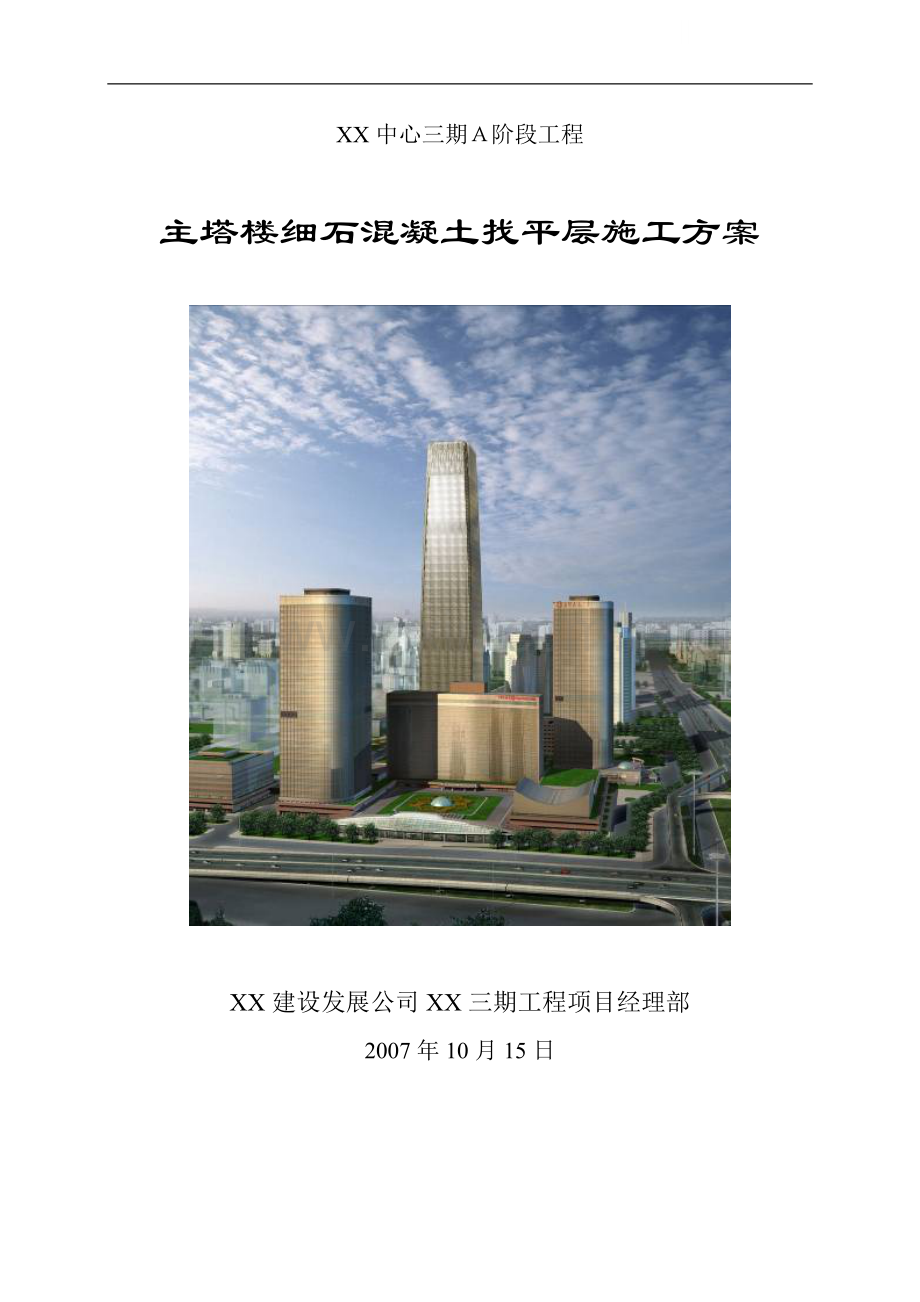

XX中心三期Ａ阶段工程

主塔楼细石混凝土找平层施工方案

XX建设发展公司XX三期工程项目经理部
2007年10月15日

目 录

一、编制依据 1
二、工程概况 1
三、施工部署 1
3.1施工管理组织机构 1
3.2施工段划分 2
3.3劳动力组织 4
3.4细石混凝土供应方式 5
3.5施工机械准备 5
3.6技术准备 6
四、主要施工方法 6
五、质量要求及控制措施 7
5.1质量要求 7
5.2质量控制措施 7
六、成品保护措施 8
七、安全文明施工 9
7.1泵送混凝土安全要求 9
7.2细石混凝土浇筑安全要求 10
7.3文明施工与环保措施 10

一、编制依据
《建筑安装分项工程施工工艺规程》 DBJ/T01-26-2003
《建筑地面工程施工质量验收规范》 GB50209-2002
《建筑工程施工质量验收统一标准》 GB50300-2001
《混凝土外加剂应用技术规范》 GB50119-2003
《混凝土泵送施工技术规程》 JGJ/T10-95
《商品混凝土质量管理规程》 DBJ01-6-90
《建筑施工作业安全技术规范》 JGJ/80-91
《建筑工程质量检验评定标准》 GBJ301-88
《混凝土强度检验评定标准》 GBJ107-87
二、工程概况
本工程主塔楼建筑地面除L30～L53层的架空地板（出租区、酒店层、办公区的卫生间、电梯厅、机房、楼梯间、垃圾房及L30～53层办公区等房间建筑地面不需要走廊内也需要做找平层，L30～53层走廊采用100mm厚的C20细石混凝土找平层），除此之外外地面均采用50mm厚的C20细石混凝土找平层。；同时太笼统，应说明是出租区、走廊、酒店层、办公区（卫生间、电梯厅、机房、楼梯间、垃圾房等均不需要），设备层还应配合设备基础、防水施工。并结合装修做法表中范围进行施工。
三、施工部署
3.1施工管理组织机构
为确保找平层细石混凝土的浇筑质量，项目经理部将成立混凝土浇筑专项施工管理小组，混凝土结构施工前在现场对施工班组作好交底，使工人能确实掌握操作要领。

（1）项目经理部
现场经理：施工总负责。
施工总调度：负责浇筑协调混凝土罐车的现场调度，对搅拌站下达指令等。
技术部：负责解决细石混凝土施工过程中的技术问题、外加剂添量控制等。
物资部：负责保温材料、养护材料的供应。

安全部：负责现场安全文明施工及对现场混凝土浇筑过程中安全工作。
工程部：负责现场管理及混凝土质量、混凝土小票的管理、现场混凝土坍落度的检测、混凝土供应量的监测、现场安全文明施工。混凝土负责人：孙福顺。
试验室：负责现场混凝土取样、试块制作、坍落度测试等试验工作。
临水、临电：负责现场供电、供水工作。
质量部：负责细石混凝土的浇筑质量。
消防、保卫：负责指挥现场交通车辆的通行。
（2）协力施工单位
项目经理：对施工过程全面负责。
生产经理：负责操作层的指挥，现场协调。
施工队长：组织工人现场操作。
3.2施工段划分
将主楼办公层楼面分为2个流水段：A段（办公区）、B段（走廊区），进行流水作业，参见图1。；将主楼酒店层楼面分为3个流水段：A段（客房）、B段（客房）、C段（走廊区），进行流水作业，参见图2。附图为一次成型时所用，应分办公层、酒店层两个图（隔墙已经施工完毕）；办公层分办公区、走廊区，各两个施工段，酒店区根据房间布置多分几个段。

图1 主塔楼办公层地上建筑地面找平层施工流水段划分示意图

图2 主塔楼酒店层建筑地面找平层施工流水段划分示意图
3.3劳动力组织
要控制面层施工的速度，需有合理的人员组织机安排。根据工艺要求，配备适当的劳动力；人员分工要明确，职责要落实。
细石混凝土施工劳动力组织表
序号
工种
人数
备注
1
混凝土工
4

2
试验工（试块、小票、坍落度）
3

3
杂工（放灰、洒水、交通指挥）
3

4
后勤（机修、材料、后勤、电工）
3

5
泵工
4

6
抹灰工
20
人工找平（分班作业）
7
测量工
2

总人数
39

3.4细石混凝土供应方式
细石混凝土施工全部采用商品混凝土，采用混凝土泵一次泵送到位。
3.5细石混凝土配合比设计
（1）原材料要求
水泥：宜采用P.O. 42.5普通硅酸盐水泥。
砂：应选用水洗中砂或粗砂，含泥量不大于3％。
石子：卵石或碎石，最大粒径不大于20，含泥量不大于1％。
（2）配合比优化
本工程配合比设计中充分考虑泵送的特点，既要保证细石混凝土的强度，又要能满足表面光洁、无裂纹、无起砂等质量要求。混凝土坍落度需控制在180±20mm。
根据配合比设计原则及本工程的具体要求，结合类似工程经验，并参考前期试验结果和近期实际工程应用实例进行配合比设计，具体通过正交试验方法选择出如下表所示的配比。

C20细石混凝土配合比表
材 料 名 称
水 泥
掺和料
砂子
石子
水
外加剂
规 格
P.O 42.5
粉煤灰Ⅰ级
中 砂
碎 石
地下水
泵送剂
产地
冀东盾石
三河中和
潮河
三河
北京
EPY
用量（kg/m3）
265
60
850
1060
185
6.2

3.6施工机械准备
浇筑机械设备表
序号
设备名称
型号
单位
数量
性能
1
混凝土地泵
HBT90CH-2122D
台
1
90m3/h
2
泵管
φ125
m
500

3
平板振捣器

台
4
面层的浇筑
4
木抹子

把
4
表面收光用
5
刮杆

把
4

铁抹子

表面收光用

3.7技术准备
（找平层下的结构工程应已按设计要求施工完成并验收合格；铺设前应根据设计要求或通过试验确定配合比。
对所有作业人员已进行了技术交底，特殊工种必须持证上岗。1）进行技术复核，基层标高、管道埋设符合设计要求，并经验收合格。
（2）施工前应有施工方案，有详细的技术交底，并交至施工操作人员，特殊工种必须持证上岗。
（3）各种进场原材料进行进场验收，材料规格、品种、材质等符合设计要求，同时现场抽样进行复试，有相应施工配比通知单。

四、主要施工方法（细化，根据实际楼层情况考虑）
技术交底→准备机具设备→基底清理→找标高→铺设细石混凝土找平层→振捣→养护→检查验收
（1）作业条件：找平层施工前应先了解需要施工的范围，与其它做法相接位置采用木方做好收口；混凝土找平层下基层或结构层工程完工后，经检验合格并做隐蔽记录，方可进行找平层的施工；找平层铺设前与相关专业的分部(子分部)工程、分项工程以及设备管道安装工程之间，应进行交接检验；有防水要求的建筑地面，铺设前必须对立管、套管和地漏与楼板节点之间进行密封处理；排水坡度应符合设计要求。
（2）基层处理：把沾在基层上的浮浆、落地灰等用錾子或钢丝刷清理掉，再用扫帚将浮土清扫干净。表面应粗糙、湿润、干净、不得有积水。
（3）找标高：根据水平标准线和设计厚度，在四周墙、柱上弹出找平层的上平标高控制线。按线拉水平线抹灰饼（60mm×60mm见方，与找平层完成面同高，用同种细石混凝土或同标号砂浆），间距双向不大于2m。有坡度要求的房间应按设计坡度要求拉线，抹出坡度墩。
（4）铺设：铺设前应将基底湿润，并在基底上刷一道素水泥浆或界面结合剂，随涂刷随铺砂浆。混凝土铺设应从一端开始，由内向外连续铺设。混凝土应连续浇灌，间歇时间不得超过2小时。如间歇时间过长，应分块浇筑，接槎处按施工缝处理，接缝处混凝土应捣实压平，不现接头槎。
办公层、酒店层等大面积细石混凝土找平层应分区段施工，分区段时应结合不同类型的建筑地面连接处和设备基础的位置进行划分。
（5）细石混凝土振捣：用铁锹铺混凝土，厚度略高于灰饼，随即用平板振捣器振捣，确保细石混凝土密实。
（6）找平：以墙柱上的水平控制线和灰饼为标志，用水平刮杠刮平，采用磨光机收光，人工修整边角位置（用木抹子搓平）。有坡度要求的，应按设计要求的坡度做。
（7）养护：应在施工完成后12h左右覆盖和洒水养护，严禁上人，一般养护期不得少于7d。找平层施工、养护期间，与其它专业协调好施工时间，楼层需全封闭，各专业严禁交叉施工。
（8）冬季施工时，环境温度不得低于5℃。如果在负温下施工时，所掺抗冻剂必须经过试验室试验合格后方可使用。不宜采用氯盐、氨等作为抗冻剂，必须使用时掺量必须严格按照规范规定的控制量和配合比通知单的要求加入。冬季施工应做好保温、防风措施。
（1）基层处理：把沾在基层上的浮浆、落地灰等用錾子或钢丝刷清理掉，再用扫帚将浮土清扫干净。表面应粗糙、湿润、干净、不得有积水。
（2）找标高：根据水平标准线和设计厚度，在四周墙、柱上弹出找平层的上平标高控制线。按线拉水平线抹找平墩（60mm×60mm见方，与找平层完成面同高，用同种细石混凝土或同种同标号砂浆），间距双向不大于2m。有坡度要求的房间应按设计坡度要求拉线，抹出坡度墩。
（3）铺设：铺设前应将基底湿润，并在基底上刷一道素水泥浆或界面结合剂，随涂刷随铺砂浆，将细石混凝土，从房间内退着往外铺设。
（4）细石混凝土振捣：用铁锹铺混凝土，厚度略高于找平墩，随即用平板振捣器振捣，确保细石混凝土密实。
（5）找平：以墙柱上的水平控制线和找平墩为标志，检查平整度，高的铲掉，凹处补平。用水平刮杠刮平，然后表面用木抹子搓平。有坡度要求的，应按设计要求的坡度做。
（6）养护：应在施工完成后12h左右覆盖和洒水养护，严禁上人，一般养护期不得少于7d。
五、质量要求及控制措施
5.1质量要求
（1）严格遵守《建筑地面工程施工质量验收规范》GB50209—2002。
（2）有防水要求的建筑地面工程的立管、套管、地漏周圈严禁渗漏，坡向正确、无积水。
（3）找平层与其下一层结合牢固，不得有空鼓。检验方法：用小锤轻击检查。
（4）找平层表面应密实，不得有起砂、蜂窝和裂缝等缺陷。
（5）找平层表面的允许偏差应符合GB 50209—2002中表4.1.5的规定。
表4.1.5      基层表面的允许检验方法（mm）
项 次
项 目
允许偏差（mm）
检验方法
1
表面平整度
5
用2m 靠尺和楔形塞尺检查
2
标高
±8
用水准仪检查
3
坡度
不大于房间相应尺寸的2/1000，且不大于30
用坡度尺检查
4
厚度
在个别地方不大于设计厚度的1/10
用钢尺检查

5.2质量控制措施
（1）找平层铺设前，其下一层表面应湿润。
（2）应连续进行，尽快完成。在雨季应有防雨措施，防止造成水灰比控制不准；冬季应有保温防冻措施（覆盖塑料布、草帘被等），防止受冻。
（23）在进行找平层施工前，需切除原结构施工时所用地锚、防护脚手架所用预留钢筋处钢筋，并及时通知幕墙进行周边防火封堵、机电管线的预留预埋。
（34）混凝土浇灌完毕后，应在12h以内用草帘等加以覆盖和浇水，浇水次数应能保持混凝土具有足够的湿润状态，浇水养护时间不少于7d。
（5）应注意的问题：抹压程度不足，养护过早、过晚，过早上人踩踏等均能引起找平层起砂；所用砂子过细，基层表面不干净，施工前未浇水或浇水养护不够，施工中局部漏压等均能引起找平层空鼓、开裂。
（46）施工要注意防风，以防止混凝土表面过快失水而导致裂缝。
5.3质量关键要求
（1）混凝土不密实
1)基层未清理干净、未湿润，造成混凝土找平层与基层间粘结不牢；找平层施工前必须将基层清理干净并洒水湿润。
2)混凝土振捣不密实，漏振，应加强振捣工作。
（2）混凝土表面不平整
混凝土铺设时未按线找平，未随打随抹；铺设过程中随时拉线上杠找平。
（3）混凝土表面出现裂缝
1)找平层面积过大，未分段进行浇筑，未留伸缩缝。
2)配合比不准确，水灰比控制不好。

六、成品保护措施
（1）浇筑细石混凝土前，石膏板下部应采用塑料布保护；浇筑细石混凝土前应对幕墙层间封堵进行联合验收，幕墙全部采用塑料布进行成品保护，幕墙与楼板连接部位下部兜塑料布以防漏浆。冬季施工时，环境温度不得低于5℃。如果在负温下施工时，所掺抗冻剂必须经过试验室试验合格后方可使用。不宜采用氯盐、氨等作为抗冻剂，必须使用时掺量必须严格按照规范规定的控制量和配合比通知单的要求加入。
1、建筑地面工程基层（各构造层）和面层的铺设，均应待上道工序验收后方可施工上一层。
2、楼板混凝土施工应分段，办公区分两端、走廊分为两段，（不包含机房、楼梯间等找平层），找平层施工前应先了解需要施工的范围，与其它做法相接位置采用木方做好收口。
3、主楼地上浇注混凝土的难点为（应重点描述）：平整度控制方法（提前做好灰饼，墙边位置画线做好标记，采用磨光机收光、人工修整边角位置），防止空鼓、开裂的措施，各专业成品保护的控制。
4、目前石膏板位置已经采用塑料布保护，应体现楼板与幕墙连接位置的保护措施，防止漏浆措施（应对幕墙层间封堵联合验收）。
5、主楼找平层施工、养护期间，楼层需要全封闭，各专业严禁交叉施工，要与其它专业协调好施工时间。
6、冬季施工应做好保温、防风措施。

（72）施工时应注意对定位定高的标准杆、尺、线的保护，不得触动、移位。

（3）对所覆盖的隐蔽工程要有可靠保护措施，不得因浇筑混凝土造成漏水、堵塞、破坏或降低等级。
（4）完工后在养护过程中应进行遮盖和拦挡，避免受侵害。
七、安全文明施工
7.1泵送混凝土安全要求
（1）泵操作工必须是经培训合格的有证人员，严禁无证操作。
（2）泵管的质量应符合要求，对已经磨损严重及局部穿孔现象的泵管不准使用，以防爆管伤人。
（3）泵管接头应连接紧密可靠（必须垫胶皮圈）、不漏浆，输送时先试送，检修时必须卸压。
（4）应定期检查管道特别是弯管等部位的磨损情况，以防爆管。
（5）泵送混凝土时，混凝土泵的支腿应完全伸出，并插好安全销。
（6）混凝土泵与输送管连通后，应按所用混凝土泵使用说明书的规定全面检查，符合要求后方能开机进行空运转。
（7）泵车料斗内的混凝土保持一定的高度，防止吸入空气造成堵管或管中气锤声和造成管尾甩伤人的现象。
（8）泵安全阀必须完好，泵送时先试送，注意观察泵的液压表和各部位工作正常后加大行程。在混凝土坍落度较小和开始起动时使用短行程。检修时必须卸压后进行。
（9）在启动混凝土泵或堵塞后重新启动混凝土泵时，任何人不得在橡胶管的影响范围内停留。
（10）清管时，管端应设置挡板或安全罩，并严禁管端站立人员，以防喷射伤人。
（11）泵机要随时检查乳化剂冷却润滑水箱中的水量是否足够和干净，一般每工作8小时要更换一次。
（12）当泵机运行声音变化、油压增大、管道振动是堵管的先兆，应及时采取措施排除。

（13）泵机停歇后再启动时，要注意压力表压力是否正常，预防塞管。
（14）混凝土泵输出的混凝土在浇捣面处不要堆积过量，以免引起过载。
（15）拆除管道接头时，应先进行多次反抽，卸除管道内混凝土压混凝土压力，以防混凝土喷出伤人。
（16）车辆出入口处，宜设置交通安全指挥人员。夜间施工时，在交通出入口和运输道路上，应有良好照明。危险区域，应设警戒标志。
（17）混凝土搅拌运输车在给混凝土泵喂料过程的操作应由本车驾驶员完成，严禁非驾驶人员操作。
7.2细石混凝土浇筑安全要求
（1）进入现场的机械在使用前，必须经项目工程部、安全部检查验收，合格后方可使用；操作人员需持证上岗作业，配戴绝缘手套，并在机械旁挂牌注明安全操作规定，严格按其使用说明书要求操作。
（2）夜间浇筑混凝土必须有足够的照明设备；作业前应仔细检查现场照明用灯具，电线是否有破损，是否漏电。
（3）在指定电箱接线；振捣器有专用开关箱，并接漏电保护器（必须达到两极以上漏电保护），接线不得任意接长。电缆线必须架空，严禁落地。
7.3文明施工与环保措施
（1）加强对混凝土泵、混凝土罐车操作人员的培训及责任心教育，保证混凝土泵、混凝土罐车平稳运行、协调一致，禁止高速运行；混凝土泵应设置封闭式隔音棚；要求商品混凝土供应商加强对混凝土泵的维修保养，及时进行监控，对超过噪声限制的混凝土泵及时进行更换。
（2）在运输、堆放、施工过程中应注意避免扬尘、遗撒。
