某县给水管道改造施工方案.doc

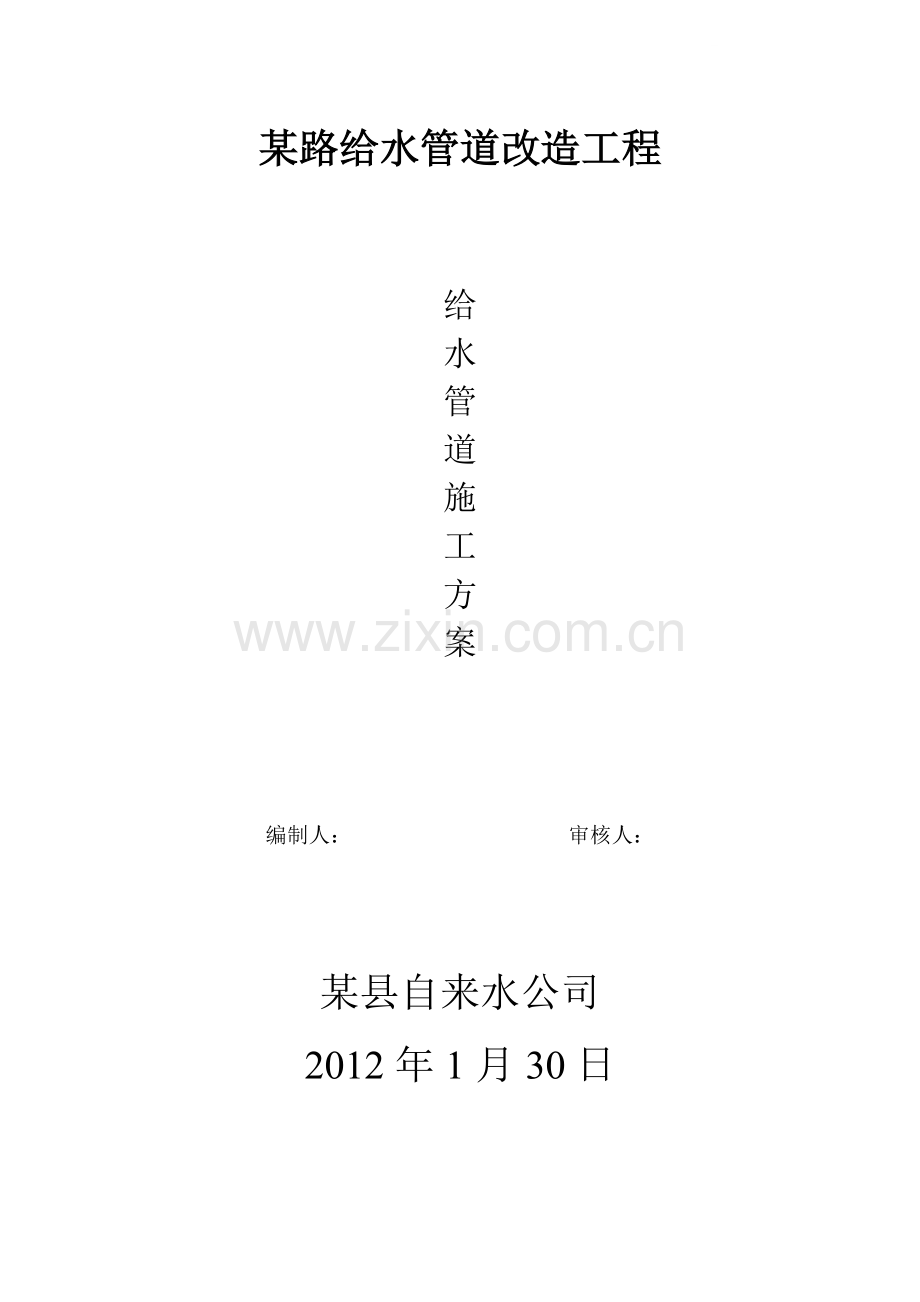

某路给水管道改造工程给水管道施工方案编制人： 审核人：某县自来水公司2012年1月30日某路给水管道施工方案一、施工说明在管道改造施工当中，为了确保施工质量，不影响沿途用户用水。首先对各接点的阀门进行检查，对关闭不严、漏水的阀门进行更换或维修。阀门检查完毕后，在原管道的位置进行管沟开挖，挖到原管道位置，停止开挖。从接点阀门处用PE管给各沿途用水用户接临时供水。完毕后在进行开挖，把原管道清除安装新管道，管道安装完毕后，拆除临时供水设施。各接点与新管道连接。二、 施工工艺流程图三.施工队伍准备土方施工队：主要负责全线土方工程，采用人工结合机械施工。基础施工队：主要负责全线基槽整理及管道基础工程。管道施工：主要负责全线管道施工。四.在施工中注意事项1、开挖管沟时要和电信、网通、供电联系。确保在不损坏其他设施的情况下进行开挖。2、要做好沿街门市部的工作快挖、快填。3、路口要放明显标志，防止意外发生。4、在施工中，每道工序必须按规范进行施工。五.管道施工1、施工程序：管道施工程序：定位放线沟槽开挖管道基础管道防腐管道吊装铺设管道检查井砌筑粗砂回填打压试验土方回填管道冲洗消毒2、施工准备(1)组建工程测量专业小组，计2人，其中主测1人。施测应前进行技术交底。(2)对所用仪器进行检查和校正。钢尺、水准尺进行检查、校核后方能投入正常测量工作。(3)根据设计图纸及业主交桩记录，做好测量放线前的内业计算工作。3、施工测量 (1)按照设计文件要求，在施工前组织测量人员设制高程控制点和轴线控制点，并进行复测、复算。进行施工放样测量，定出管道中线及井位置并定出水准点作为整个工程的控制点，井面标高应平路面。每次测量均要闭合，严格控制闭合误差，并做好测量记录，报监理、业主代表检查、验收。4、沟槽开挖（1）沟槽开挖前应要求各有关管线部门提供地下管线情况，并结合人工开挖勘察，确认无误后方可进行施工。当发现管线位置后应做好清晰的标志以保护好地下管线。（2） 施工时在人行道边设置临时排水沟，以保证排水通畅，以保证开挖基坑不被雨水浸泡而造成基坑的质量问题。在基坑开挖时须在沟槽外两侧筑小土堤截水，以防地表水倒灌入施工沟槽内。沟槽内两侧设排水沟和集水井，用碎石填充，当地下水丰富或遇雨天时用抽水机抽水，以保证基坑不被水浸泡。（3）根据管径进行放坡开挖。开挖时用挖掘机进行，人工配合。沟槽开挖土方调至填方区填土。在开挖前，沟槽的断面、开挖的次序和堆土的位置由现场施工员详细交底。在挖土过程中管理人员应在现场指挥并应经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移误差符合规范要求。为保证槽底土壤不被扰动、破坏或超挖，用机械挖土至设计标高以上2030cm后改用人工挖土和平整。开挖要保证连续作业，分段开挖，每段20m30m，以防止土方塌方出现安全事故。5、管道施工（1）管道基础1.1 如为未扰动的原状土层，采用100mm厚粗砂垫层；如在回填土地段做，200mm厚粗砂垫层；如为软泥土则应更换土或每2.53.0m做混凝土枕基。管基宽度不小于D+300.1.2 测量中心轴线，标高，并放出基础边线。在沟底设置水平小木桩，桩顶标高为管道基础的标高。（2）管道铺设砂垫层检查合格后，人工挖管道接口工作坑，对管工作坑每个接口设一个。给水管与排水管交叉时，给水管应敷设在上面，且不应在接口处重叠；当给水管道敷设在污水管下面时。给水管应加套管，套营长度为交叉点两侧各1米。给水管转弯处利用组合弯头，弯曲管件不能满足转弯角度要求时，可在直线管段利用管道承插口偏转进行调整。但承插口的最大偏转角不得大于1。以保证接口的严密性。管道对口方法安装时，为控制管底标高和坡度，拟架设坡度板，由测量人员将管道中心钉和高程钉测设在坡度板上，两高程钉之间的连线即为管底坡度的平行线称为坡度线，相邻两坡度板上管中心线顶面应较设计管顶高15cm，以便管道高程核查，在安装管道时，可以在坡度板上的中心连线，随时挂垂球，控制管道轴线定位及坡度。（3）检查井的砌筑3.1 砌筑各种井前必须将基础面先洗涮干净，并定出中心点，划上砌筑位置及标出砌筑高度，便于操作人员掌握。3.2 砌筑检查圆井应挂线校核井内径及圆度，砌筑井墙必须避免上下层砖对缝。井内的爬梯应随砌随安，位置正确。爬梯安装后，在砌筑砂浆未达到规定强度前不得踩踏。检查井砌筑至规定高程后，应及时安装井圈，盖好井盖。（4）沟槽回填土管道施工完成后，即可进行沟槽回填土，覆土时，沟槽内不得积水，严禁带水覆土，回填时需两侧对称回填，严禁单侧回填。（5） 管道打压试验 给水管道的允许渗水量为：1.96（L（minkm） ，必须达到规范要求时才能进行下一道工序。（6）管道冲洗消毒管道采用水中掺入漂白粉的消毒方法，消毒结束后需完全放出消毒用水。6、质量标准（1）管道基础管道基础须表面平整，每两座检查井间轴线须顺直。（2）管道铺设管道顺直，管枕垫稳，管底坡度不允许倒落水。（3） 检查井井底、井面的标高要准确，井身尺寸要符合设计要求，挂中心线校核井内径及圆度，砖砌井壁必须灰缝饱满、平整，抹灰应平顺密实，不得有空鼓、裂缝等现象。砌砖砂浆强度应满足设计要求。六、管道冲洗与消毒：1. 管道第一次冲洗用清洁水冲洗至出水口水样浊度小于3NTU为止，冲洗流速应大于1.0m/s2. 管道第二次冲洗应在第一次冲洗后，用有效氯离子含量不低于20mg/L的清洁水浸泡24H后，再用清洁水进行第二次冲洗直至水质检测、管理部门取样化验合格为止。 某县自来水公司 2012年1月30日
