[内蒙古]高层商业办公楼地下室防水施工方案.doc

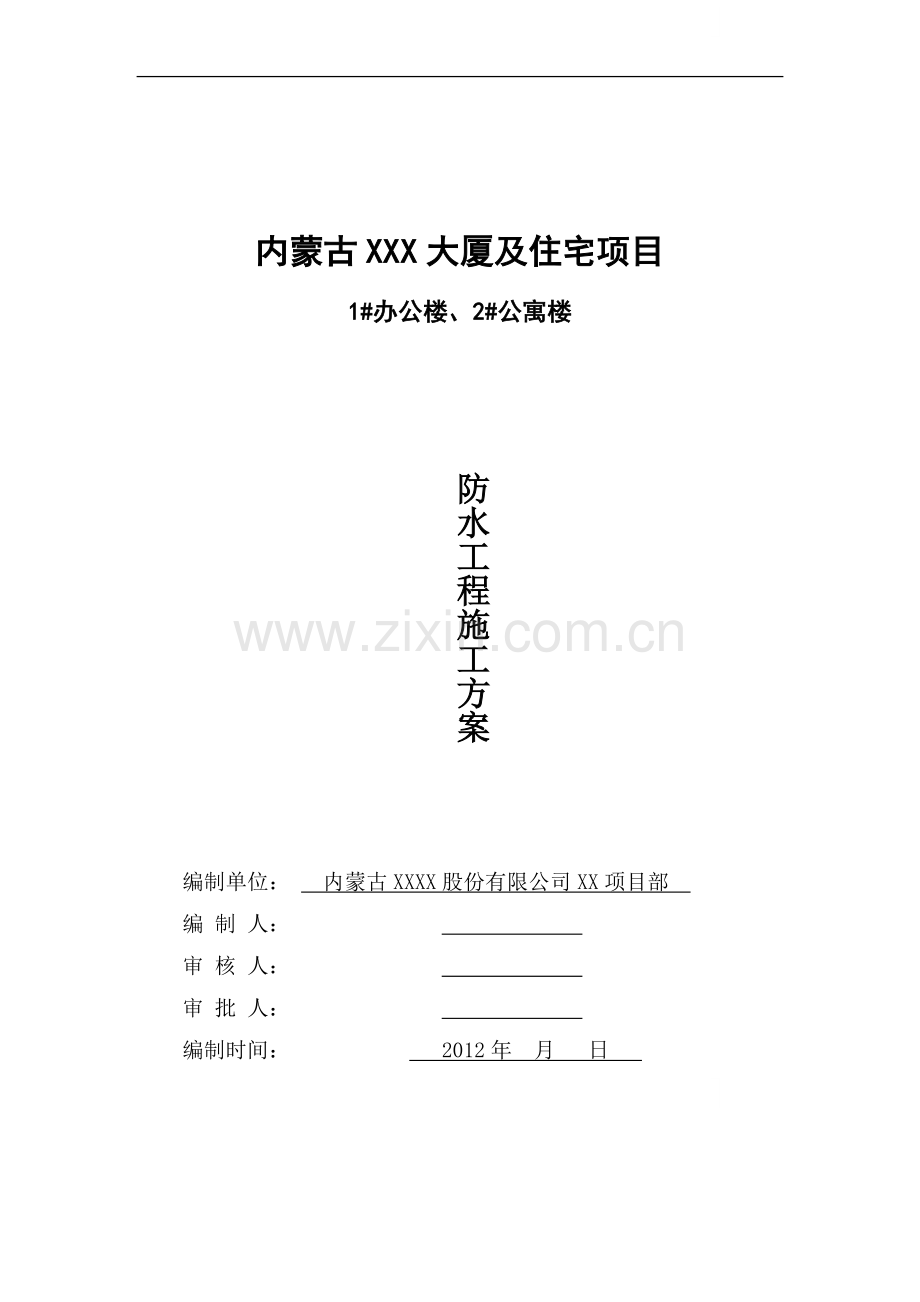

内蒙古XXX大厦及住宅项目
1#办公楼、2#公寓楼
防水工程施工方案

编制单位： 内蒙古XXXX股份有限公司XX项目部
编 制 人：
审 核 人：
审 批 人：
编制时间： 2012年 月 日

目 录
1．编制依据 2
2．工程概况 2
3．施工准备 4
3.1防水工程的指导原则 4
3.2材料准备 5
3.3人员准备 5
3.4技术准备 7
3.5主要施工机具 7
4．柔性SBS防水层施工条件 7
4.1作业条件 7
4.2基层清理 8
5．柔性防水层施工工艺 9
5.1平面防水卷材工艺流程 9
5.2地下室外墙立面防水卷材工艺流程 9
6．柔性SBS防水层主要施工方法 9
6.1基层处理剂施工 9
6.2卷材附加层(加强层)铺贴 9
6.3防水卷材铺贴主要施工工艺 10
7．刚性防水的主要施工方法 15
7.1原材料 15
7.2防水混凝土浇注时注意事项 15
7.3施工缝处理 16
8．技术、质量保证措施及注意事项 17
9．安全文明施工 24
10．成品保护 24
11职业安全健康及环保措施 ………………………………………………… 24

施工组织设计（方案）报审表
工程名称：内蒙古XXX大厦及住宅项目 编号：003
致：内蒙古XX监理咨询有限公司
我方已根据施工合同的有关规定完成了《内蒙古XXX大厦及住宅项目1#办公楼、2#公寓楼》工程地下工程防水施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：内蒙古XXX大厦及住宅项目1#办公楼、2#公寓楼地下室防水工程施工方案
承包单位（章）：内蒙古XXXX股份有限公司
项目经理：
日 期：
专业监理工程师审查意见：

专业监理工程师：
日 期：
总监理工程师审核意见：

项目监理机构：
总监理工程师：
日 期：

1．编制依据
1.1北京XXX建筑规划设计有限公司提供的《内蒙古XXX大厦及住宅项目1#办公楼、2#公寓楼》工程设计图纸；出图日期2012年01月
1.2内蒙古XXX大厦及住宅项目1#、2#楼《工程施工组织设计》
1.2地下防水工程质量验收规范 （GBJ50208-2008）
1.3地下工程防水技术规范 （GB50108-2008）
1.4地下建筑防水构造 （02J301）
1.5 05系列标准图集《地下工程防水》 （05J2）
2．工程概况
2.1工程简介
项 目
内 容
工程名称
内蒙古XXX大厦及住宅项目（1#办公楼、2#公寓楼）
工程地址
呼和浩特市XX经济技术开发区
建设单位
内蒙古XX房地产开发有限责任公司
勘察单位
内蒙古XXXX工程勘察有限责任公司
设计单位
北京XXX建筑规划设计有限公司
监理单位
内蒙古XX工程项目管理有限公司
总承包单位
内蒙古XXXX股份有限公司
质量监督单位
呼和浩特市建设工程质量监督站
合同范围
防水工程：1#、2#楼基础防水、地下室防水、屋面防水、卫生间防水、淋浴间防水。
合同工期
计划开工日期为2011年8月30日，计划竣工日期为2013年8月15日，总施工工期为 715日历天
合同质量目标
符合国家标准《工程施工质量验收规范》、“合格”
安全文明施工管理目标
争创“内蒙古自治区安全文明示范工地”
2.2工程概况
本工程为内蒙古XXX大厦及住宅工程，设计总建筑面积41797.08平方米；其中地下建筑面积9201.92平方米；地上建筑面积32595.16平方米；建筑占地面积
1812.83平方米。地下室一层为汽车库，公共卫生间，变配电室，柴油机房。地下二层为汽车库，设备机房，非可燃物库房，消防水池，水泵房，冷冻机房，热力站等。
建筑层数：地下2层，1#办公楼地上24层，2#公寓楼地上21层；建筑高度：1#办公楼97.4M，2#公寓楼84.8M。本工程属高层一类民用建筑，设计合理使用年限为50年，地下室防水等级为Ⅰ级，屋面防水等级为Ⅱ级。
结构设计概况：本工程结构形式为框架—剪力墙结构，其中地下车库为框架结构，梁板式筏形基础。结构体系为：主楼钢筋混凝土框架—剪力墙结构体系，地下车库：钢筋混凝土框架结构体系。楼盖结构为：钢筋混凝土现浇梁板结构。
抗震设防裂度：8度。工程地质条件：场地类别为Ⅱ类，地基形式为CFG桩复合地基，持力层为砾砂③层。安全等级为二级，抗震设防类别丙类，抗震等级为：主楼剪力墙框架一级，地下车库二级。
建筑层高：地下部分为，负二层3.6M、负一层4.8M。1#办公楼首层5.1M 、二层4.8M、标准层高3.9M、屋面层高4.0M、4.79M。2#公寓楼首层5.1M、标准层高3.9M、屋面层高4.0M、4.35M。
2.3防水工程概况
防水工程主要使用材料：基础底板、地下室外墙、地下室顶板柔性防水层，采用双层3＋3mm厚SBS改性沥青防水卷材【SBS Ⅱ PY PE3型】，聚酯胎-25°（后浇带、施工缝的加强部位防水卷材为三层）；屋面柔性防水采用3+3㎜厚双层SBS改性沥青防水卷材；卫生间等室内地面防水采用涂刷聚氨酯防水涂膜1.5厚（单组份）。公寓淋浴间墙面防水为1.5厚环保型丙烯酸脂防水涂料高度1.8M。
防水工程计划工期2012年7月22日至2012年8月22日日历工期30天。地下室防水等级为Ⅰ级，基础筏板采用C35P8级抗渗钢筋混凝土自防水，负一层地下室顶板采用C30P6级抗渗钢筋混凝土自防水，地下室外墙采用C40P8、C30P8级抗渗钢筋混凝土自防水，外贴双层3＋3㎜厚SBS改性沥青防水卷材【SBS Ⅱ PY PE3型】
具体工程做法为：1.地下室底板由上至下
●钢筋混凝土结构自防水（C35P8）；
●80厚C20细石混凝土保护层；
●点粘350＃石油沥青油毡一层（隔离层）；
●3＋3㎜厚SBS改性沥青防水卷材；
●刷基层处理剂一遍（冷底子油）；

●20厚1：2水泥砂浆找平；
●100厚C15混凝土垫层；
2.地下室外墙防水工程做法
●钢筋混凝土结构自防水（C30～C60防水等级P8）；
●20厚1：2水泥砂浆找平；
●刷基层处理剂一遍（冷底子油）；
●3＋3厚SBS改性沥青防水卷材；（外侧的一层卷材采用粒料卷材）
●粘贴60厚挤塑板（聚苯板）保温层保护层（表观密度＞30㎏/M3）；
3.地下室顶板防水工程做法由下至上
●70厚C20细石混凝土保护层
●80厚挤塑聚苯板保温层（表观密度＞30㎏/M3）
●点粘或干铺350＃石油沥青油毡一层（隔离层）；
●3＋3厚SBS改性沥青防水卷材；
●刷基层处理剂一遍（冷底子油）；
●20厚1：2水泥砂浆找平；
●钢筋混凝土结构自防水C30P6；

3．施工准备
3.1防水工程的指导原则
3.1.1防水主材及其辅材必须优选，保证其完全满足该工程防水功能、使用功能和设计以及规范的要求，并满足节能环保要求；
3.1.2防水做法及防水节点设计必须科学合理，我公司专业技术人员将根据以往成功施工范例和施工经验，结合本工程特点和具体工艺要求提交一份防水施工图详图设计、施工技术方案，经建设单位、监理单位和施工单位技术部门审核批准后，指导施工，作为相关技术管理的指导依据；
3.1.3对防水施工的质量必须进行严格的程序控制和过程控制；严格执行事前控制，杜绝工程返工、缺陷处理，本工程设计的地下水位在自然地面以下6.0～6.5M，高程93.02～93.40m 已经超出了地下室基底标高，工程使用期间负二层结构几乎长期浸泡在水中，故本工程对地下室的防水功能要求极高，施工中必须对防水工程实行过程控制，坚决制止二次返工和维修工作。
3.1.4对防水层的保护措施和防水保护层的施工要求：确保防水的安全可靠性；
3.1.5对结构后浇带、施工缝、结构断面变化的地方以及阴阳角等特殊部位必须采取最为安全稳妥的防水做法，增设一层防水加强层；
3.1.6对底板和外墙无论是刚性防水，还是柔性防水，其防水系统均要满足防水设计的安全度。

3.2材料准备
3.2.1本工程所采用3＋3㎜厚SBS改性沥青防水卷材及辅助材料的质量、技术性能必须符合设计要求和施工验收规范的规定；防水卷材必须是呼和浩特市建筑材料使用认证的和呼和浩特市技术监督局评定的优质产品；所有卷材要有呼和浩特市建筑工程材料准用证、出厂合格证、质量检测报告，防伪标志，材料进厂后要进行见证取样、抽样检验，复试合格后方可使用。
3.2.2本工程外贴防水采用3＋3㎜厚SBS改性沥青防水卷材（SBS Ⅱ PY PE3型）。标准卷材规格为宽1米，长度为10米，材料组织进场后要注意防火、防高温，防止浸泡雨淋。
3.3人员准备
3.3.1项目部管理组织机构和分工职责：

项目经理

材料主管

技术负责人

项目副经理

质检员
材料员
安全员
技术员

资料员

施工员

土建

送试员

员

架
子
班
组

木
工
班
组
防水
班组

砼
工
班
组

钢
筋
班
组

安
装
班
组

作业班组1
作业班组2
作业班组3
防水施工负责：工程部
施工技术负责：技术部
施工技术负责人
施工安全负责人
施工质量负责人
3.3.2地下室防水施工管理组织机构见下图，施工操作人员必须持有特种作业人员上岗证。

防水施工单位必须具有建设厅颁发的防水施工专业资质证明、年检证明及建设监理单位要求上报的相关资质审核证明文件。本工程地下防水施工拟投入防水操作工25人普工11人分3个施工小组平行施工。
3.4技术准备
施工前应按施工方案和技术规程对相关分包负责人和操作者进行方案交底、技术交底并下达作业指导书，投入现场的防水施工人员必须持证上岗；并做好防水施工的技术资料和施工过程中的检验记录。
3.5主要施工机具
机具名称
规 格
数 量
用 途
扫帚
普通
20把
清理基层
钢丝刷
普通
20把
清理基层
扁铲或铲刀

20把
清理基层
羊毛滚刷

20把
涂刷基层处理剂
剪刀
普通
10把
裁剪卷材
壁纸刀
大号
20把
裁剪卷材
彩色粉袋

5个
弹基准线用
粉笔

10盒
做标记用
钢卷尺
2米或5米
10把
度量尺寸
皮卷尺
30米或50米
1把
度量尺寸
喷灯、喷枪
3公斤
20把
烘烤卷材用
液化石油气
13公斤/罐
20罐/批
烘烤卷材用
4．柔性SBS防水层施工条件
4.1作业条件
4.1.1根据地质勘察报告，该地区未来最大水位位于相对标高-6.0—6.5m高程93.02～93.40m，而基底标高最深处为-13.80m，预计最高水位距基底高度为7.80M，故在进行地下防水施工前必须先做好整个基底、电梯井、集水坑等部位的降水及排水工作，地下水位应降至防水层底标高500mm以下，并保持该水位至防水层和底板混凝土施工完毕和结构施工所必需的降水时限，详细降水要求参照《基坑降水工程专项施工方案》。
4.1.2铺贴卷材防水层的基层应干燥、平整、牢固，并不得有起砂、空鼓、开裂等现象，阴阳角处应做成圆弧性钝角，施工操作场地不得有积水现象。
4.1.3穿墙管道及预埋件，必须在浇筑混凝土前按设计要求予以固定，有套管的管道部位应高于基层表面不少于20mm，待检查合格后方可浇筑，预埋套管应设置止水环，并满焊严密。穿墙螺栓在烧掉活动镙杆头后先填充密封材料，再用膨胀水泥砂浆填充(具体做法见02J301第20页)。在防水层铺贴前必须三方进行隐蔽工程检查验收，主体结构（基础垫层、保护墙）验收合格后方可进行防水施工。

4.1.4防水层铺贴不得在雨天、大风天施工，施工的环境温度不应低于50C。
防水基层（基础垫层）检查验收，应达到如下要求（防水基层验收合格，办理隐检后，方可进行下道工序）：
1.1基层坚实、有足够强度，表面清洁干燥，无浮土、砂粒等污物、基层已充分干燥，操作现场无积水现象，施工时需要查看近3日内天气预报；
1.2基层表面应平整、光滑、无松动，对于残留的砂浆或突起物应以铲刀削平，不允许有凹凸不平及起砂现象，阴阳角抹成圆弧形，圆弧半径为：阳角10mm；阴角50mm。基层表面平整度检查：2m靠尺检查，与靠尺最大空隙≤5mm。
1.3基层应干燥，含水率应小于9%，具体检测方法为（参考）：用1m2见方的防水卷材覆盖在基层上3-4小时，揭开卷材后基层表面和卷材覆盖面干燥、无水印则可视为基层干燥，可以进行卷材的铺贴和涂刷基层处理剂。
4.1．5防水卷材合格证、准用证、检验报告、复试报告齐全，材料现场见证取样送检合格。防水施工分包单位资质齐备，现场管理人员和操作人员持证上岗。
4.1．6防水卷材和配套材料均为易燃材料，集中存放，有专人管理，并准备好足够干粉灭火器，严防火灾发生。
4.1．7做好安全防护：基坑边已用钢管、密目网做好围护，并通过验收，严格遵守施工现场安全管理规程。
4.1．8做好排水措施：已在基坑周圈做好排水沟及截水施工，防止雨水浸泡基坑，基坑井点降水必须满足施工现场整体要求。
4.1．9做好照明、现场材料储运工作：施工现场照明要配备足够灯具及夜间施工内各项准备工作，现场具有储存材料的库房或存放场地，严格注意防火。
4.2基层清理
4.2.1防水基层不得有积水等现象，如有凸凹不平，脚印等缺陷，必须严格处理、补修，检验合格后方可进行防水层施工。
4.2.2基层面要平整，用2米直尺检查，直尺与基层间隙不应超过5mm空隙。防水基层表面必须干燥、干净、含水率不大于9%，检测方法为将1平方米卷材平坦铺在找平层上静置3-4小时，掀开检查覆盖部位，只要防水卷材下面未见水珠即可。
4.2.3基层处理剂施工：将清理干净的基层涂刷基层处理剂，涂刷时要均匀一致，不得漏刷或露底。基层处理剂涂刷完毕后，必须经过8h以上达到干燥程度方可进行热熔法卷材施工，以避免失火，涂刷基层处理剂厚严禁上人行走及堆放材料物品。

5．柔性防水层施工工艺
SBS防水卷材（聚酯无纺布胎基、Ⅱ型，具体为SBSⅡPY-PE3型〈GB242〉）施工采用“热熔铺贴法”。
5.1平面防水卷材工艺流程
5.1.1、地下室底板防水工艺流程：
基层处理→基层处理剂涂刷→附加层施工→第一层3㎜厚SBS防水卷材铺贴→检查验收→第二层3㎜厚SBS防水卷材铺贴→卷材收头粘结、接头密封→点粘350号石油沥青油毡一层→检查验收→80㎜厚C20细石砼防水保护层施工→筏板施工。
5.1．2、地下室顶板防水工艺流程：
钢筋砼结构自防水→20厚1：2水泥砂浆找平→基层处理→基层处理剂涂刷→附加层施工→第一层3㎜厚SBS防水卷材铺贴→检查验收→第二层3㎜厚SBS防水卷材铺贴→卷材收头粘结、接头密封→点粘或干铺350号石油沥青油毡一层→验收→80厚挤塑板保温层→70㎜厚C20细石砼保护层施工→回填土施工。
5.2立面防水卷材工艺流程
5.2.1地下室外墙立面防水卷材工艺流程
钢筋砼结构自防水→20厚1：2水泥砂浆找平→基层处理→基层处理剂涂刷→附加层施工→第一层3㎜厚SBS防水卷材铺贴→检查验收→第二层3㎜厚SBS防水卷材铺贴→卷材收头粘结、接头密封→粘贴60厚挤塑板板保温层→验收→回填3：7灰土施工。
6．柔性SBS防水层主要施工方法
6.1基层处理剂施工
采用专用基层处理剂，稀释后在基层表面均匀涂刷一遍。涂刷基层处理剂时，要按一个方向进行，厚薄均匀，不漏底、不堆积。待基层处理剂干燥后（干燥4小时，手感不粘），必须经过干燥可进行阴阳角附加层施工及墙面卷材的施工以避免失火。
6.2卷材附加层(加强层)铺贴
基层处理剂干燥后，应在阴阳角转角、管根部、后浇带、施工缝、筏板基础高
差改变的部位、下返的集水坑、电梯井等处铺贴宽500mm的卷材加强层（立面250粘贴，平面250空铺图示见下页附图），以增加卷材防水层的抗裂作用。卷材与管根连接要求见下页图。附加层施工必须粘贴牢固，施工要细心。项目质检员对此部位专门做隐蔽工程检查，并作书面记录合格后方可大面积铺贴防水层。
6.3柔性SBS防水卷材铺贴主要施工工艺
6.3.1底板垫层混凝土、地下室结构顶板、地下室外侧墙体、屋面找平层上的卷材采用热熔满贴法施工。
6.3.2防水卷材应铺贴在20厚1：2水泥砂浆找平层上。找平层阴阳角应做成光滑的圆弧，R≥50。
6.3.3裁幅宽尺寸为1m，长度规格为10m，无论是平面或立面上的卷材，铺贴时的长边、短边搭接宽度不小于150mm；上下两层和相邻两幅卷材的接缝要相互错开1/3～1/2幅宽，且上下两层卷材不得相互垂直铺贴。（如下图二）。

6.3.4立面与平面的转角处，接缝留在平面上距立面不小于600mm处；铺贴立面卷材防水层时，应采取防止卷材下滑的措施。
6.3.5喷灯加热基层和烘烤卷材时，喷灯嘴距离卷材面300mm左右，施行往复移动烘烤，至卷材底面胶层呈黑色光泽并伴有微泡，即及时进行粘
铺，同时用手持压辊对铺贴的卷材进行排气压实工序。
6.3.6卷材搭接缝以及卷材收头的铺粘是影响铺贴质量的关键，不得随大面一次粘铺，要进行专门的处理；卷材接缝必须粘贴封严，接缝口应用材性相容的密封材料封严，宽度不应小于150mm；具体为：将已铺好卷材搭接缝处表面的防粘隔离层熔掉，为防止烘烤到搭接缝以外的卷材，应使用烫板沿搭接线移动，火焰喷灯随烫板移动；烘烤粘贴时应随烤随粘贴，并须将熔融的沥青用压辊全部挤出，搭接缝或收头粘贴后，用火焰及抹子沿搭接缝边缘再行均匀加热封严。
6.3.7防水保护墙每隔5～6m及在转角处必须留缝，并干铺油毡一道。（如上图三）。
6.3.8卷材顶部、地下室顶板在首层退层处及穿墙管道处的防水卷材做法详见以下图示。
6.3.9首先，用小白线和彩色粉弹线分档、确定卷材实际铺贴位置、铺贴间距，应符合有关卷材铺贴技术要求(见第五条“技术质量要求及注意事项”所述)。
6.3.10然后选择底板西北角一个区范围做样板。经项目、监理、甲方验收合格后，方可进行大面积施工。
6.3.11按分档位置要求，将改性沥青防水卷材按铺贴长度和弹线尺寸裁剪并卷好备用，外墙防水层直接从底板甩出的接头开始，按搭接要求从下往上进行外墙防水层施工。点燃汽油喷灯，烘烤卷材底面与基层交界处，使卷材底面的改性沥青熔化，沿卷材幅宽往返加热，边烘烤边向上滚动卷材，排除卷材与基层间的气体，使卷材与基层粘结牢固。要求用力均匀、不窝气，掌握好铺设压边宽度。火焰喷灯与卷材底面的距离控制在300~500mm。卷材铺帖，必须按弹出的分档线进行，减少大面积的接头；如下图示：

6.3.12热熔封边：加热基层与卷材、卷材与卷材接缝处，观察当卷材的沥青刚刚熔化时，压合至边缘挤出沥青粘牢。大面积的卷材横纵接缝处必须溢出不间断的沥青，宽度2~3mm为宜。
6.3.13进行第二道防水卷材施工时，上下两层卷材的长边接缝应错开1/3～1/2幅宽，相邻两幅卷材的短边应错开大于500mm。且两层卷材不得相互垂直铺贴。

6.3.14封边及收头：卷材外露接缝、收头部位、管道包裹部位用专用密封膏密封严密。接缝处用喷灯热熔卷材缝边缘，待表面熔化后随即用小铁抹子将边缝封好，再用喷灯均匀细致地将边缝烤一遍保证接头密封，以免翘边。收口位置在室外散水下、-0.1M结构楼板面处或车库顶板根部。外墙防水卷材收头如下图所示。为防止卷材末端收头和搭接缝边缘剥落而产生渗漏现象，该部位必须用高聚物改性沥青密封材料密封处理，使其成为一个完整的防水层。

6.3.15检查验收：卷材施工完毕，经施工队自检合格后，报项目部质检部门检查验收、监理查验办理隐检。完后，交土建施工队进行下道工序。
6.3.16外墙防水保护层施工：外墙立面防水每完成高3m，即进行验收，并采用80厚挤塑板保温层覆盖及时进行保护墙或其他保护设施施工，并及时进行室外回填土。
6.4基础底板与外墙交接处防水施工做法
6.4.1永久保护墙内侧抹1：2水泥砂浆找平层，转角处抹成圆弧形；临时保护墙砌筑与找平层使用石灰砂浆或泥浆，便于日后拆除。
6.4.2防水卷材应与垫层、永久保护墙粘贴牢固，而在临时保护墙上应将卷材
临时帖附，并分层临时固定在保护墙最上端。顶面用泥浆保护、压砖。
6.4.3防水层施工完毕后，如立即进行底板施工，可用聚苯板或旧层板对防水层进行临时遮挡，底板混凝土浇筑前撤除。如底板不能立即施工，为防止防水卷材长时间暴露而老化，验收合格后需立即进行保护层施工。
6.4.4永久保护墙上的防水保护层使用1：2水泥砂浆，厚度为20mm（为保证保护层与防水层的连接，可在第二层卷材粘贴时趁热撒上干净的热砂）。临时保护墙范围防水保护层用泥浆或石灰砂浆保护。
6.4.5待地下外墙结构施工完毕进行防水卷材施工前，将临时保护墙拆除，并将卷材表面清理干净，随之进行下道工序的施工。（详见外墙柔性材料底角砌体保护层图及其他相关图）
7．刚性防水的主要施工方法
地下室底板、顶板和结构外墙、消防水池的墙体采用抗渗混凝土，砼强度等级C30、C35、C40、C60抗渗等级为P8～P6。外加剂按相关规定严格选取。
7.1原材料的主要要求：
7.1.1水泥：宜采用低水化热、普通硅酸盐水泥，水泥用量不得少于320kg/m3，掺有活性掺合料时，水泥用量不得少于280kg/m3；泵送混凝土的水灰比宜为0.4～0.55。
7.1.2砂：中砂，含泥量不能超过2%。通过0.315mm筛孔的砂，宜不少于15%，亦符合最佳级配，砂率宜为35%～45%。
7.1.3石：最大粒径不宜大于40mm，吸水率不应大于1.5%。
7.1.4防水混凝土可掺入一定数量的粉煤灰，粉煤灰的级别不应低于二级。掺量不宜大于20％。
7.1.5防水混凝土可根据工程抗裂需要掺入钢纤维或合成纤维。
7.1.6每立方米防水混凝土中各类材料的总碱含量（Na2O当量）不得大于3kg。
7.2防水、抗渗混凝土浇注时注意事项：
7.2.1浇注时采用连续不间断泵送，坍落度应控制在170±10mm最大不得大于20㎜。
7.2.2防水混凝土在到达现场后，若出现离析，必须进行二次搅拌；若坍落度损失后不能满足施工要求时，必须加入规定数量的减水剂进行搅拌，严禁直接加水。
7.2.3防水混凝土应连续浇注，尽可能少留施工缝。底板混凝土在每段施工时均一次浇筑，不设施工缝，并且加强施工缝处的清理、冲洗和振捣工作。

7.3施工缝处理
7.3.1本工程施工缝的留设原则为：（1）水平方向：外墙与基础底板的第一道水平施工缝留在距筏梁顶面300mm高处，地下二层～地下一层顶在暗梁底和结构楼板顶面留设，共4道；（2）竖向施工缝结合设计后浇带位置设置5处，考虑到地下外墙施工流水，根据实际施工进度要求增设施工缝，详见下页图。（3）根据工程结构特点，基础及地下室防水工程划分为5个施工段，必要时在东北角马道出土较困难时再增加1个施工段即E区。屋面防水施工两个楼号划分为2个大施工流水段（即单个屋面作为一个施工流水段）。施工段布置分别以图纸设计的后浇带为界，即D～E轴/7～21轴和F～G轴/1～8轴的东西横向沉降后浇带和7轴～8轴和14轴～16轴间的竖向伸缩后浇带为界，划分为A区、B区、C区、D区、E区五个施工段。临时增加的施工段E段设在14轴右侧，D轴后浇带上方作为最后出土完成，需要突击赶工的最小施工段。如图：

流水施工段划分图
7.3.2施工缝处施工注意事项：
（1）施工前，施工缝处须待已浇筑混凝土的抗压强度不小于1.2MPa时,才允许
继续浇筑，并且清理干净用清水冲洗。
（2）在继续浇筑混凝土前，施工缝混凝土表面要剔毛，剔除浮动石子，将其表面浮浆和杂物清除，并用水冲洗干净后，先铺净浆，再铺30～50mm厚1：1水泥砂浆或涂刷混凝土界面剂。
（3）施工缝处浇筑混凝土时，应细致浇筑密实，使新旧混凝土结合密实。
7.3.3外墙竖向、横向施工缝均使用钢板止水带规格为（300㎜×4㎜）；基础外围水平向施工缝底板筏梁上皮向上300mm处、地下一层楼板施工缝、地下二层楼板施工缝、室外覆土部位的顶板处和设计横、纵后浇带处以及汽车坡道的斜板施工缝处、塔吊基础施工缝处、全部焊接钢板止水带（300㎜×4㎜）；进行施工缝的止水处理，防止施工缝漏水。
7.3.4地下室外墙、顶板的外侧框梁、消防水池、水泵房、热力站和钢筋混凝土女儿墙支模时采用带止水钢片的对拉螺栓￠14，拆模后将对拉螺栓突出墙体的部分截断，防锈处理后再进行严格的防水处理具体做法采用(02J301第20页)。见附页
7.3.5墙体内部的各种钢筋和绑扎用铁丝均不得接触模板。
7.3.6对于难以焊接止水钢板的结构部位的防水施工缝上要加设一道30×30㎜橡胶膨胀止水条，来处理地下室的各种施工缝的防水难题。
8．技术、质量保证措施及注意事项
8.1技术要求
8.1.1卷材铺贴施工顺序为：先做附加层、加强层；再做大面卷材防水层的第一层和第二层，最后进行封边处理。
8.1.2铺贴卷材严禁在雨天、雪天施工；五级风及其以上时不得施工；热熔法施工气温不低于-10℃。
8.1.3铺贴时应展平压实，卷材与基面和各层卷材间必须粘贴紧密。
8.1.4搭接要求：相邻卷材的短边搭接不小于15cm，长边搭接不小于15cm，如下图所示。并严格执行防水工程新规范GBJ50208-2008的相关强制性条文的要求。

8.1.5本工程采用双层卷材，上下两层不同防水材料的长边接缝应错开1/3~1/2幅宽，相邻两幅的短边接缝应彼此错开500mm，且两层卷材不得相互垂直铺贴。
8.1.6铺设规定：卷材铺贴时沿高度方向进行，两层卷材必须平行铺贴，禁止垂直铺贴，铺贴时先平平面后立面，交接处应交叉搭接。
8.1.7附加层：后浇带、管根部、阴阳角、集水坑四角、各类施工缝等部位必须增加一层附加层，附加层宽度为50cm，并且后浇带处的防水层比正常部位的防水层需要多做一层以便保证工程质量。
8.1.8地下室外墙后浇带防水层的构造和永久性保护墙的做法：
注：图中所示的橡胶止水带可以安装钢板止水带详见具体工程设计

8.1.9外墙防水卷材甩茬、接茬做法：

8.1.10车道顶板及底板防水及止水带节点：

8.2主控项目：
8.2.1卷材防水层所用SBS防水卷材及主要配套材料必须符合设计要求。
8.2.2卷材防水层及其转角处、变形缝、穿墙管道等细部做法均须符合设计要求和相关验收规范要求。
8.3一般项目
8.3.1基层应牢固、平整，无空鼓、起砂，阴阳角应成弧形或钝角。
8.3.2卷材防水层接缝应粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。
8.3.3侧墙卷材防水层的保护层与防水层应粘结牢固，结合紧密、厚度均匀一致。
8.3.4卷材搭接宽度的允许偏差为-10mm。
8.3.5基层处理剂涂刷应均匀，不得有漏刷、透底和麻点现象。
8.3.6防水卷材铺附加层的宽度应符合规范要求；分层的接头搭接宽度应符合规范的规定，接头应嵌牢固。
8.4注意事项
8.4.1卷材搭接不良：接头搭接形式以及长边、短边的搭接宽度偏小，接头处的粘结不密实，接槎损坏、空鼓；施工操作中要按程序弹标准线，使与卷材规格相符，操作中齐线铺贴，使卷材搭接长边150mm，短边150mm。
8.4.2防水层空鼓：贴卷材的基层潮湿，不平整、不干净，产生基层与卷材间窝气、空鼓；铺设时排气不彻底，窝住空气，也可使卷材间空鼓。施工时基层要干燥，卷材铺设要均匀压实。
8.4.3管根处粘贴不良：清理不干净、裁剪卷材与根部形状不符、压边不实造成粘贴不良；施工时清理要彻底干净，注意操作，要将卷材压实，不得有张嘴、翘边、折皱等现象。
8.4.4渗漏：转角、管根、变形缝处不易操作而渗漏。施工时附加层要仔细操作；保护好接茬卷材，搭接要满足宽度要求，保证特殊部位的施工质量。
8.5强制性要求：SBS防水卷材的质量、技术性能必须符合设计要求和施工验收规范的规定。防水卷材必须是呼和浩特市建筑材料使用认证和呼和浩特市市技术监督局评定的优质产品。所有卷材要有市呼和浩特市建筑工程材料准用证、出厂合格证、质量检测报告，防伪标志，材料进厂后要进行有见证取样、抽样检验，复试合格后方可使用。
8.6 SBS改性沥青防水卷材外观质量要求
项 目
外观质量要求
断裂、皱折、孔洞、剥离
不允许
边缘不整齐
无明显差异
胎体未浸透、露胎
不允许
涂盖不均匀
不允许
8.7防水卷材及主要辅助材料，必须符合要求规定的品种规格和相应的质量标准。
SBS聚酯胎防水卷材物理性能

指标名称
产品品种
聚酯无纺胎基Ⅱ型卷材
胎基材料(g/m2)
180-250聚酯
面 料
SBS改性沥青
覆面材料
聚乙烯膜；
厚 度(mm)
4和3
面积±0.1(m2)
10.0
耐热度(℃)
105℃加热2h涂盖层无滑动流淌和集中性气泡
柔 度(℃)
-25℃，绕R15mm弯板30min，无裂缝
不透水性(Mpa/min)
压力0.3Mpa，保持时间30min，不透水
拉 力(N)纵向
≥800
断裂延伸率（%）
≥40
8.8防水卷材铺粘必须牢固、严密、不得有皱折、翘边和封口不严等缺陷。
8.9卷材必须满面烘烤，以免防水层空鼓。防止烘烤卷材后辊压不及时，在搭接边烘烤不到位，卷材加热温度太低及加热不均匀引起卷材翘边。
8.10防水卷材存放在库房内应堆码整齐，，不要长时间将卷材放置在露天下，搬运卷材时要轻放，不得抛甩卷材和直立卷材抛在地面。防水层铺贴不得在雨天、雪天、大风天施工。
8.11喷灯灌注汽油时不要放在已粘铺的防水层上，以防汽油外泄在防水卷材上。
8.12卷材防水施工中的质量控制点及预控措施
质量问题
预防措施
处理方法
搭接接头长度不符合要求
铺贴前必须在基层上弹线并按规定搭接。（长边、短边均为150mm）
重新铺设或加铺防水层
接头处粘贴不密实、空鼓、翘边
卷材接头要保持干燥清洁,不得浸水;接头甩槎应妥善保护,避免环境及交叉作业污染;接头粘接时要用力压铺。
根除影响粘结的因素后重新粘结
接头甩槎部分损坏
临时护墙用白灰砂浆砌筑,临时护墙范围不用胶粘剂,临时护墙拆除时要注意不得损坏接头甩槎。
剪掉损坏部分再分层加铺卷材
空鼓
铺贴前基层干燥、平整、清洁;基层处理剂涂刷均匀,不漏刷,不露底; 铺贴时要挤出粘贴面内的空气。
剪掉空鼓部分后再分层搭接加铺卷材
管道部位粘贴不良
管道表面必须清洁平整无油污、锈迹
剪掉处理后重铺
转角处渗漏水
转角处基层应处理成弧性或钝角;附加层铺贴要严密可靠

9．安全文明施工
9.1热溶施工时在点火及烘烤过程中严禁将火焰喷嘴对人或对象现场易燃材料如木工场地及现场的木料，仓库等地。
9.2操作时应注意风向，防止风向操作人员烧伤，五级大风以上不得施工。
9.3汽油要远离操作点和其它正烘烤卷材的地点，一定要选择避风安全的地点。
9.4每天操作前要开安全用火证，并专人负责。在施工现场及材料堆放处严禁烟火，并配置一定数量的灭火器具和消防沙。
9.5所有材料堆放及操作地点要备好、备齐消防用灭火器，消防通道要畅通。
9.6所有操作者必须经过安全三级教育培训并持有安全操作上岗证。
9.7操作面内要保证通风，通风不好的地方务必配好换气装置以防缺氧和中毒。
9.8辅助材料为工业汽油、液化石油气等，主要用于清洗工具以及汽油喷灯的燃料并作为稀释基层处理剂的稀料。防水卷材、基层处理剂、汽油，液化石油气进厂后要分类设专门库房存放。存放地点要有明显防火标牌并设置消防器材。
10．成品保护
10.1已铺好的卷材防水层，要及时采取保护措施，操作人员不得穿带钉鞋作业。
10.2要保证地下水降到防水层底标高以下500mm，并保持该水位至防水层和底板混凝土施工完毕。
10.3防水层施工完成后，应及时验收并施工防水保护层。
10.4在砼保护层强度未达到1.2Mpa时，不准上人进行基础底板钢筋的绑扎。
10.5立面卷材防水层铺贴完毕后，经检验合格及时进行保护层施工，并回填土。
10.6地下室部分外架不得支顶在外墙防水卷材上，土建施工时必须加强成品保护，发现破坏的地方及时处理。
10.7施工过程中采用机动翻斗车运送材料时加强翻斗车的防护工作，翻斗车不得在已经涂刷了基层处理剂的垫层上面行走；机动三轮车不得在铺好卷材的垫层上面行走；运送卷材的车辆（包括手推车）要提前做好小车支腿、车斗前身、轮胎上的防护工作，最好在车辆的棱角与卷材接触的部位裹上一层编织袋和厚塑料布，
防止运送车辆压坏卷材防水层，两层卷材铺贴完毕经自检合格后提前报请建设监理单位查验，及时施工点粘350#石油沥青油毡隔离层。
10.8烘烤卷材用的煤气罐严禁堆置在防水层上面，不得将煤气罐横放在卷材上，更不得在已经施工的卷材防水层上装运煤气罐，施工用的煤气罐和人员之间留有至少15M以外的安全距离，罐底下方必须先放置垫板再放置煤气罐，防止破坏卷材防水层。
10.9两层防水层施工完毕后经检查验收合格后及时施工隔离层和保护层，若混凝土保护层未及时施工，则清理出所有操作面上的材料和工具，将施工操作面临时封闭并做临时安全围护，用彩条布和彩旗将已完的施工部位围挡，并设防水工进行看护，及时清扫卷材上面落下的石子及尖状物体，施工完毕的卷材不得在积水中长期浸泡，如
