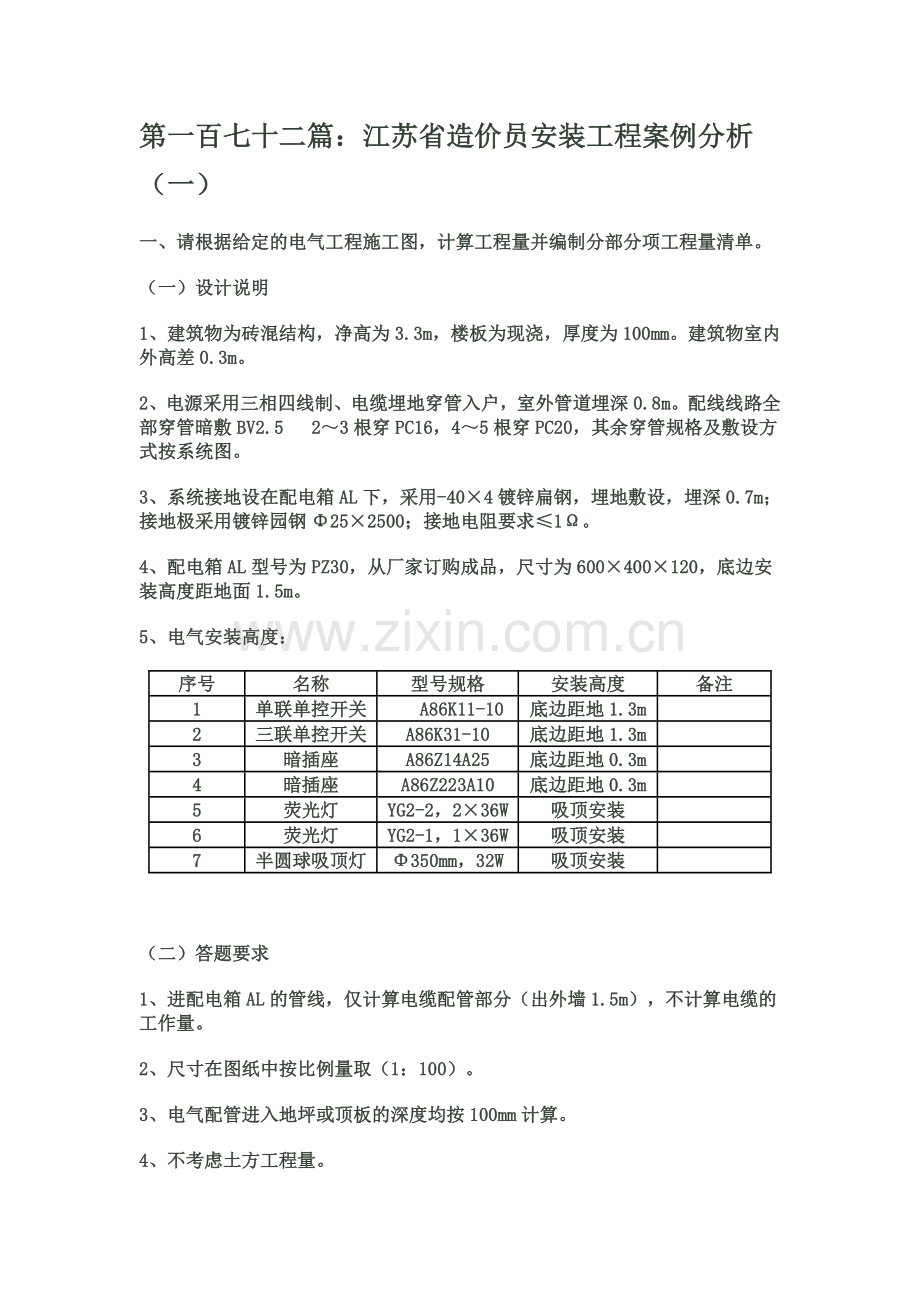

第一百七十二篇：江苏省造价员安装工程案例分析（一）
一、请根据给定的电气工程施工图，计算工程量并编制分部分项工程量清单。
（一）设计说明
1、建筑物为砖混结构，净高为3.3m，楼板为现浇，厚度为100mm。建筑物室内外高差0.3m。
2、电源采用三相四线制、电缆埋地穿管入户，室外管道埋深0.8m。配线线路全部穿管暗敷BV2.5  2～3根穿PC16，4～5根穿PC20，其余穿管规格及敷设方式按系统图。
3、系统接地设在配电箱AL下，采用-40×4镀锌扁钢，埋地敷设，埋深0.7m；接地极采用镀锌园钢Φ25×2500；接地电阻要求≤1Ω。
4、配电箱AL型号为PZ30，从厂家订购成品，尺寸为600×400×120，底边安装高度距地面1.5m。
5、电气安装高度：
序号
名称
型号规格
安装高度
备注
1
单联单控开关
  A86K11-10
底边距地1.3m

2
三联单控开关
A86K31-10
底边距地1.3m

3
暗插座
A86Z14A25
底边距地0.3m

4
暗插座
A86Z223A10
底边距地0.3m

5
荧光灯
YG2-2，2×36W
吸顶安装

6
荧光灯
YG2-1，1×36W
吸顶安装

7
半圆球吸顶灯
Φ350mm，32W
吸顶安装

（二）答题要求
1、进配电箱AL的管线，仅计算电缆配管部分（出外墙1.5m），不计算电缆的工作量。
2、尺寸在图纸中按比例量取（1：100）。
3、电气配管进入地坪或顶板的深度均按100mm计算。
4、不考虑土方工程量。

【相关考点】
1、  掌握电气管线工程量计算的起点：根据清单规范结合题目要求进户管出外墙1.5米，进户电缆不计入。
2、  掌握管材的分类、敷设方式：SC钢管与PC塑料管，砖混暗敷。
3、  掌握管内穿线根数的计算：根据线制与开关控制。
4、  掌握管线工程量水平与上下计算的规则：水平方向起讫点的确定规则（一般暗敷为墙中），量得长度按比例换算；上下方向注意起讫点的确定规则（比如配电箱的上下口问题、楼层高度及管子埋深问题）。
5、  掌握各种灯具、开关、插座等的规格、型号、安装形式。
6、  掌握接地与调试的形式，工程量的计算。
7、掌握清单量与计价量的区别。
8、掌握清单编制规范要求：项目编码、项目名称、计量单位要正确，项目特征描述要准
确、完整，清单量要按清单量计算规则计算。
【答题思路】
1、  电气管线等输电载体工程量的计算原则：有进有出，先进后出，依据设计，先干后支，有序计算。
2、  SC32钢管量计算时注意:水平起讫点自外墙1.5m到墙中即（1.5+0.12）=1.62m ，上下起讫点自室外埋深0.8米到配电箱下口1.5m即（0.3+0.8+1.5）m，要注意室内外高差的0.3m。（题中说明比例为1：100，水平长度一般利用比例尺量取，需要注意水平长度的比例换算系数）.
3、  PC塑料管量计算主要是按管内穿线根数分别计算，计量时同样注意水平与上下的起讫点。比如L1 PC25A（暗敷） BV5*4回路：水平长度按比例尺量得的长，上下方向主要是注意题目中告诉配管进入地坪或顶板的深度按100mm计,所以为:水平 (7.1)m+配电箱下引(1.5+0.1)m+插座下引(0.1+0.3)m；再比如计算L3照明回路时,根据开关控制情况，分别按线数归类统计，主要要注意的是上下方向的起讫点，楼层标高的描述象题目中指楼层净高，管子在楼板中位置象题目中在顶板的深度按100mm计算，所以PC16A  BV2*2.5为：水平（1.6+3.1*2+2.9+2.2+1+3.1+3.1*2+2.9+2.4+1.4）m+上下配电箱（3.3+0.1-1.5-0.4）m+开关（3.3+0.1-1.3）*2m，PV16A BV3*2.5为：水平（3.1+2.9+2.9+3.1）m，PC20A BV4*2.5为：水平（1.5+2）m+上下开关（3.3+0.1-1.3）*2m
4、  管内穿线工程量的计算要注意的是清单量与计价量的区别，清单量为完成的实体工作量，计价量是为完成上述清单量的工作必须配套或辅助的一些工作量，这里比如是配电箱内线路接线的一些必须长度，计列清单量时，二者不能混淆。
5、  根据清单规范计得的清单量，编制清单，需要掌握清单规范的项目编码原则、项目名称和项目特征结合工程实际的规范描述、计量单位的统一。

工程量计算书
序号
项目名称
单位
工程量计算式
合计
1
电源进户管SC32砖混暗敷（墙外1.5米起计）
m

4.22

水平

（1.5外墙1.50米处起算+0.12墙中心线）
1.62

上下-配电箱

（0.3室内外高差+0.8埋深距离+1.5配电箱底边安装高度）
2.6
2
L1：PC25A BV5*4

9.1

水平

7.1（图纸量取）
7.1

上下-配电箱、插座

1.5+0.1配电箱下引+0.3+0.1插座下引
2
3
L2:PC20A BV3*4

14.4

水平-配电箱、插座

3.1+8.5（图纸量取）
11.6

上下-配电箱、插座

1.5+.1配电箱下引+（0.1+0.3）*3插座下引
2.8
4
L3:PC16A BV2*2.5

35.6

水平

1.6+3.1*2+2.9+1+2.2+3.1+3.1*2+2.9+1.4+2.4（图纸量取）
29.9

上下-配电箱、开关

3.3室内净高+0.1板厚-1.5配电箱底边安装高度-0.4配电箱净高+（3.3室内净高+0.1板厚-1.3开关底边距地高度）*2
5.7

PC16A BV3*2.5

12

水平

3.1+2.9+3.1+2.9（图纸量取）
12

PC20A BV4*2.5

7.7

水平

1.5+2（图纸量取）
3.5

上下-开关

（3.3室内净高+0.1板厚-1.3开关底边距地高度）*2
4.2
5
接地系统

接地极￠25*2500
根
3
3

镀锌扁铁-40*4
m
1.5+7.4+10+0.7+0.3+1.5（图纸量取）
21.4
6
管线汇总：PC16A
m
35.6+12
47.6

PC20A

7.7+14.4
22.1

PC25A

9.1
9.1

BV2.5

(35.6*2+12*3+7.7*4)
138.0

BV4

14.4*3+9.1*5
88.7
分部分项工程量清单
序号
项目编码
项目名称
项目特征描述
计量
单位
工程量
1
1
电气配管
SC32钢管砖混结构暗配
m
4.22
2
2
电气配管
PC16塑料管砖混结构暗配
m
47.6
3
3
电气配管
PC20塑料管砖混结构暗配
m
22.1
4
4
电气配管
PC25塑料管砖混结构暗配
m
9.1
5
1
电气配线
管内穿线BV2.5
m
138.0
6
2
电气配线
管内穿线BV4
m
88.7
7
1
配电箱
配电箱PZ30：600*400*120
台
1
8
1
小电器
单联单孔暗开关：A86K11-10
套
2
9
2
小电器
三联单孔暗开关：A86K31-10
套
2
10
3
小电器
单相暗插座：A86Z223-10
套
2
11
4
小电器
单相暗插座：A86Z14-25
套
1
12
1
普通吸顶灯及其他灯具
半圆球吸顶灯：￠350，32W
套
2
13
1
荧光灯
单管荧光灯吸顶：YG2-1,1*36W
套
8
14
2
荧光灯
双管荧光灯吸顶：YG2-2,2*36W
套
4
15
1
接地装置
镀锌圆钢接地极￠25*2500，镀锌接地母线-40*4
项
1
16
1
接地装置
接地极电阻≤1Ω测试
系统
1
二、请根据给定的给排水工程施工图，计算工程量并编制分部分项工程量清单。
（一）设计说明
1、图中标高和管长以“m”,其余都以“mm”计。
2、给水管采用PPR管，热熔连接；排水管采用UPVC塑料排水管，胶水粘接。
3、给水管穿楼板应设钢套管（排水管不考虑），套管公称直径比给水管公称直径大二号，套管长度每处按250mm计。
4、室内给排水管道安装完毕且在隐蔽前，给水管需消毒冲洗并做水压试验，试验压力为1.0Mpa；排水管需做灌水试验。
（二）答题要求
1、仅计算室内管道部分，尺寸在图纸中按比例量取。
2、楼板厚度按100mm考虑。
3、计算不包括的内容：管道挖填土、管道支架、管道开墙槽、给水管穿墙套管。

序号
名称
规格
单位
1
自闭式冲洗阀蹲式大便器

套
2
挂式小便器

套
3
洗涤盆

套
4
低水箱座便器

套
5
给水阀门
按图
只
6
塑料地漏
DN50
个
7
塑料清扫口
DN100
个
8

【相关考点】
1、  掌握给排水管道工程量计算的起点：根据清单规范结合题目要求给水管计至阀门，排水管计至检查井。
2、  掌握与卫生器具连接的给排水管道计算起讫点。
3、  掌握给排水管道的种类，安装环境的区分。
4、  掌握各种卫生器具的种类。
5、  掌握给排水管道工程量计算的规则：水平方向起讫点的确定规则，量得长度按比例换算；上下方向注意起讫点的确定规则。
6、  掌握清单编制规范要求：项目编码、项目名称、计量单位要正确，项目特征描述要准
确、完整，清单量要按清单量计算规则计算。
【答题思路】
1、  给排水系统载体工程量的计算原则：有给有排，先给后排，依据设计，先干后支，有序计算。
2、  室内给水PPR管道热熔连接De63工程量计算要注意:水平起讫点自进户阀门起即（3.7+1.7）=5.4m ，上下起讫点自室外埋深0.8m到五层地坪上3.0m即（.8+15+3）m，（题中说明比例为1：100，水平长度一般需要利用比例尺量取，需要注意水平长度的比例换算系数）,其他类推,需要注意的是到各卫生器具给水节点的计算位置,比如洗脸盆是水平管与支管的交接处等.
3、  室内排水UPVC管粘接de160工程量计算主要是:水平起讫点根据有井按井、无井按外墙1.5m的原则计取，即（5.3+5.4）m，其他类推，同样需要注意的是到各卫生器具排水节点的计算位置,比如洗脸盆是垂直方向计算到地面等。
4、  根据清单规范计得的清单量，编制清单，需要掌握清单规范的项目编码原则、项目名称和项目特征结合工程实际的规范描述、计量单位的统一。
工程量计算书
序号
项目名称
单位
工程量计算式
合计
1
PPR给水管De63(自阀起)
m

24.2

水平

3.7+1.7（进户至阀门图纸量取）
5.4

上下

.8+15+3（立管）
18.8

De40:水平

(0.7+.2+1.3)楼层横干管图纸量取*5层
11

De32

26.5

水平

（1+2.5）楼层支管图纸量取*5层
17.5

上下

（3-1.2）冲洗阀蹲便器登高*5层
9

De25

34.25

水平

4.1楼层支管图纸量取*5层
20.5

上下

（3.0-.25）管道下引*5层
13.75

De20

65

水平

（7.7+.2）楼层支管图纸量取*5层
39.5

上下

（1-.25+3-1.2）洗脸盆、坐便器登高*2套*5层
25.5

UPVC排水管de160（自＃起）

5.3+5.4（自井处水平图纸量取）
10.7

de110（自＃起）

117.5

上下总管

（.9+18.6+.5）立管*2根
40

水平支管

（4.4+.8*2+4.4+.8）楼层支管图纸量取*4层+11.1+11.1
67

上下支管

（.5*3）坐便器、清扫口登高*4层+.9底层单排登高*5个
10.5

De75

34.7

水平支管

（1+.5+1.9+1+.5+2.7）楼层支管图纸量取*4层+（1.1+1.4+.9+.9）底层单排图纸量取
34.7

De50

30

水平支管

（0.9+0.8）楼层支管图纸量取*4层+（0.7+0.8+.7*2）底层单排图纸量取
9.7

上下支管

（0.5楼层洗脸盆、地漏等登高*7个*4层+.9*7个底层单排登高）
20.3
分部分项工程量清单
序号
项目编码
项目名称
项目特征描述
计量
单位
工程量
1
1
塑料管(UPVC、PP-C、PP-R、PE等)
PPR管热熔，室内给水De63，钢套管DN80
m
24.2
2
2
塑料管(UPVC、PP-C、PP-R、PE等)
PPR管热熔，室内给水De40
m
11
3
3
塑料管(UPVC、PP-C、PP-R、PE等)
PPR管热熔，室内给水De32
m
26.5
4
4
塑料管(UPVC、PP-C、PP-R、PE等)
PPR管热熔，室内给水De25
m
34.25
5
5
塑料管(UPVC、PP-C、PP-R、PE等)
PPR管热熔，室内给水De20
m
65
6
6
塑料管(UPVC、PP-C、PP-R、PE等)
UPVC塑料管粘接，室内排水de160
m
10.7
7
7
塑料管(UPVC、PP-C、PP-R、PE等)
UPVC塑料管粘接，室内排水de110
m
117.5
8
8
塑料管(UPVC、PP-C、PP-R、PE等)
UPVC塑料管粘接，室内排水de75
m
34.7
9
9
塑料管(UPVC、PP-C、PP-R、PE等)
UPVC塑料管粘接，室内排水de50
m
30
10
1
螺纹阀门
螺纹闸阀DN50
个
1
11
2
螺纹阀门
螺纹截止阀DN32
个
5
12
1
洗涤盆
洗涤盆
组
10
13
1
大便器
蹲便器自闭式冲洗阀DN20
套
5
14
2
大便器
低水箱座便器
套
10
15
1
小便器
挂式小便器普通
套
10
16
1
地漏
塑料地漏DN50
个
15
17
1
清扫口
塑料清扫口DN100
个
2
