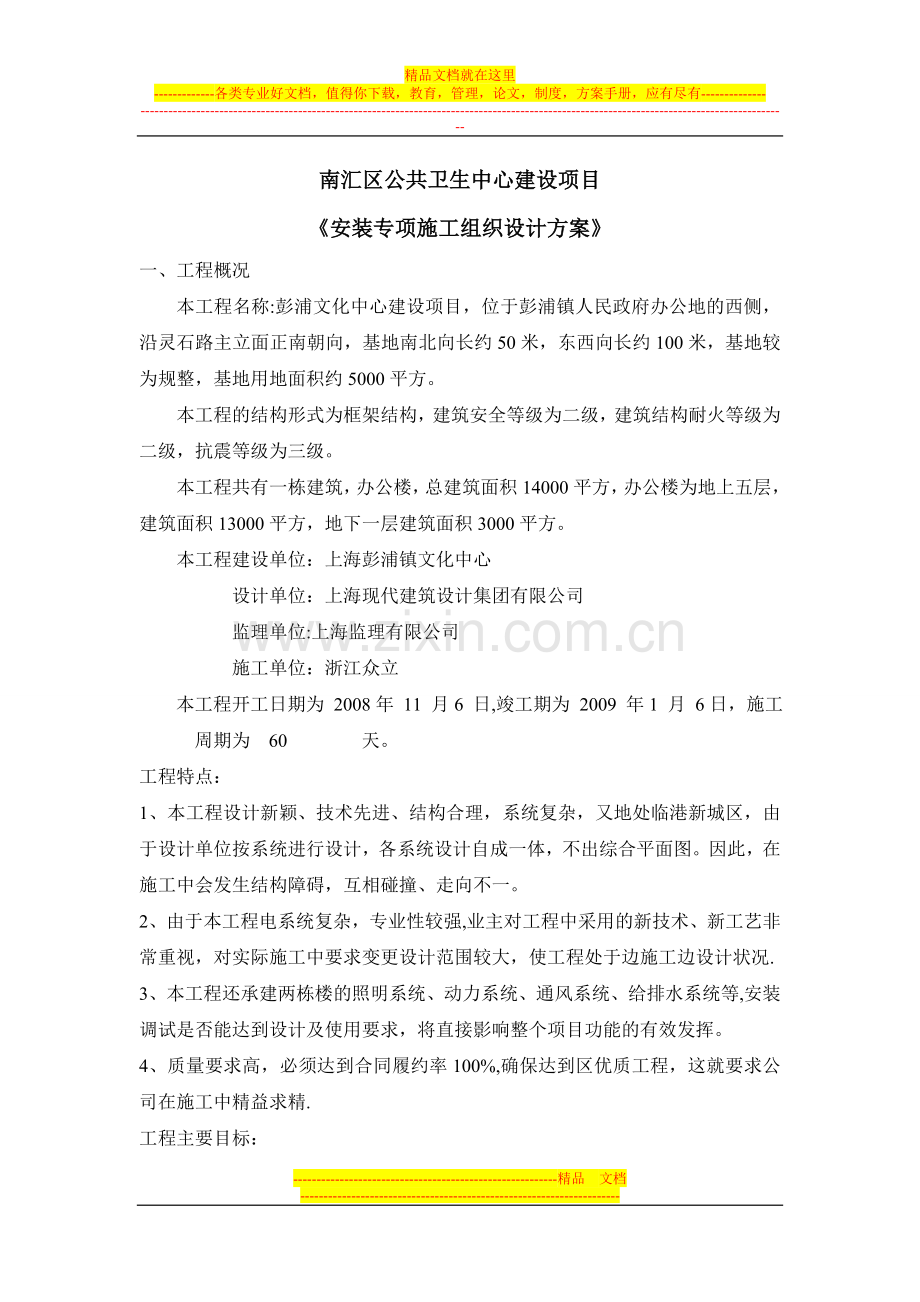

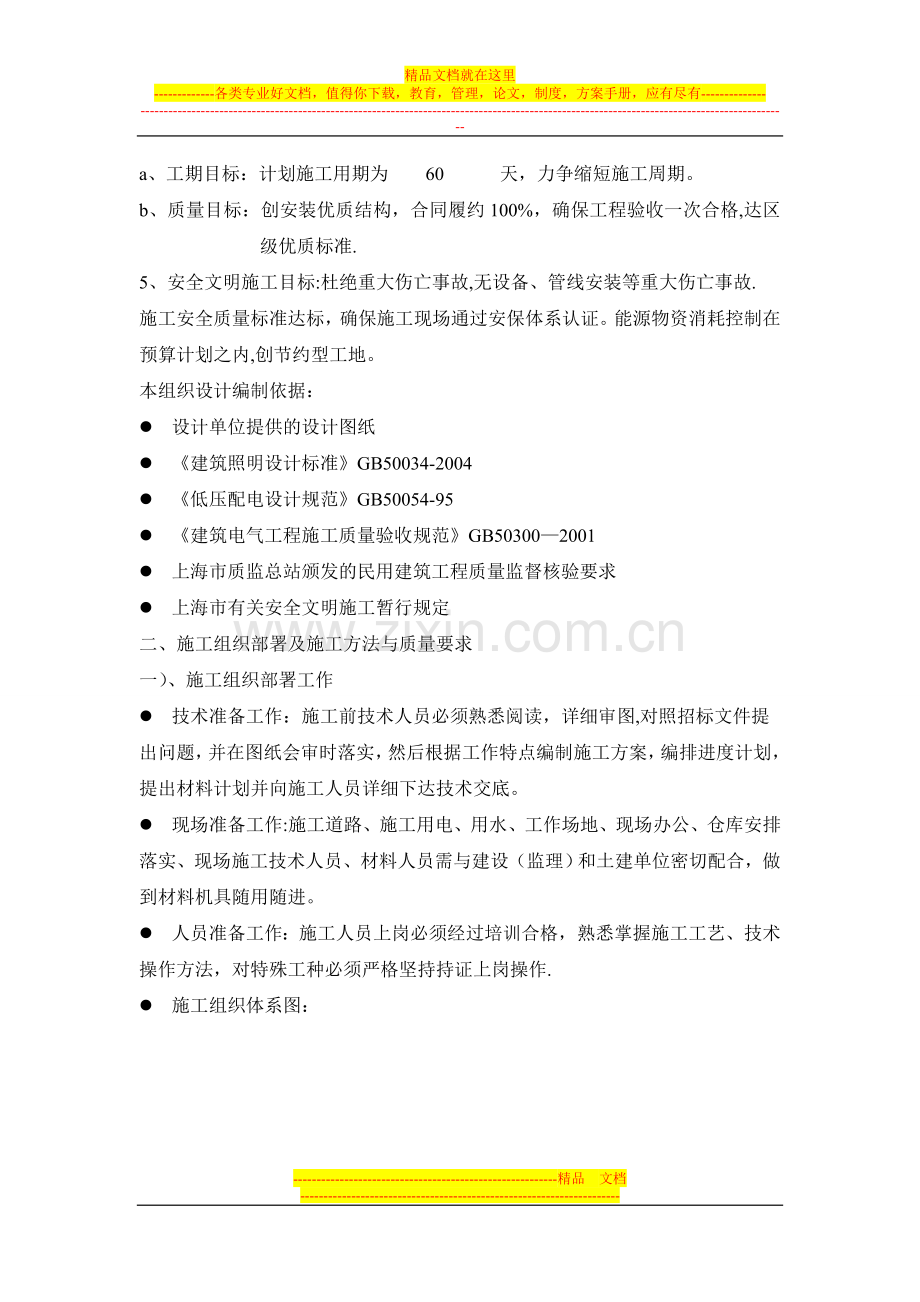

精品文档就在这里-各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-南汇区公共卫生中心建设项目安装专项施工组织设计方案一、工程概况本工程名称:彭浦文化中心建设项目，位于彭浦镇人民政府办公地的西侧，沿灵石路主立面正南朝向，基地南北向长约50米，东西向长约100米，基地较为规整，基地用地面积约5000平方。本工程的结构形式为框架结构，建筑安全等级为二级，建筑结构耐火等级为二级，抗震等级为三级。本工程共有一栋建筑，办公楼，总建筑面积14000平方，办公楼为地上五层，建筑面积13000平方，地下一层建筑面积3000平方。本工程建设单位：上海彭浦镇文化中心 设计单位：上海现代建筑设计集团有限公司 监理单位:上海监理有限公司 施工单位：浙江众立本工程开工日期为 2008年 11 月6 日,竣工期为 2009 年1 月 6日，施工周期为 60 天。工程特点：1、本工程设计新颖、技术先进、结构合理，系统复杂，又地处临港新城区，由于设计单位按系统进行设计，各系统设计自成一体，不出综合平面图。因此，在施工中会发生结构障碍，互相碰撞、走向不一。2、由于本工程电系统复杂，专业性较强,业主对工程中采用的新技术、新工艺非常重视，对实际施工中要求变更设计范围较大，使工程处于边施工边设计状况.3、本工程还承建两栋楼的照明系统、动力系统、通风系统、给排水系统等,安装调试是否能达到设计及使用要求，将直接影响整个项目功能的有效发挥。4、质量要求高，必须达到合同履约率100%,确保达到区优质工程，这就要求公司在施工中精益求精.工程主要目标：a、工期目标：计划施工用期为 60 天，力争缩短施工周期。b、质量目标：创安装优质结构，合同履约100%，确保工程验收一次合格,达区级优质标准.5、安全文明施工目标:杜绝重大伤亡事故,无设备、管线安装等重大伤亡事故.施工安全质量标准达标，确保施工现场通过安保体系认证。能源物资消耗控制在预算计划之内,创节约型工地。本组织设计编制依据：l 设计单位提供的设计图纸l 建筑照明设计标准GB50034-2004l 低压配电设计规范GB50054-95l 建筑电气工程施工质量验收规范GB503002001l 上海市质监总站颁发的民用建筑工程质量监督核验要求l 上海市有关安全文明施工暂行规定二、 施工组织部署及施工方法与质量要求一） 、施工组织部署工作l 技术准备工作：施工前技术人员必须熟悉阅读，详细审图,对照招标文件提 出问题，并在图纸会审时落实，然后根据工作特点编制施工方案，编排进度计划， 提出材料计划并向施工人员详细下达技术交底。l 现场准备工作:施工道路、施工用电、用水、工作场地、现场办公、仓库安排落实、现场施工技术人员、材料人员需与建设（监理）和土建单位密切配合，做到材料机具随用随进。l 人员准备工作：施工人员上岗必须经过培训合格，熟悉掌握施工工艺、技术操作方法，对特殊工种必须严格坚持持证上岗操作.l 施工组织体系图：项目部经理安装经理项目技术负责人 水 质 资 材 仓 安 电 检 料 料 库 全 施 员 员 机 员 工 管 人 员 员l 施工进度计划 材料管理、质量管理一、 施工组织：1、项目经理：a、 负责与业主和投资方等技术协调工作,定期参加业主和投资方的协调会议，技术交底，向有关部门提出每月施工计划，执行落实各项法规和规章制度。b、 监管工程进度，按分数必须保证工程质量，符合施工验收规范及安装验收规范。c、 根据工程总体进度计划，合理调配施工人员、机具、材料，保证施工正常进行。d、 对施工过程中图纸出现的问题,材料、设备的变更，及时和业主、投资方协调确认手续，确保工程进度不受影响.2、 安全员主要职责：a、 教育职工遵守本公司和施工现场的有关规定和相关安全与防火措施。b、 教育职工与其他施工单位积极配合做好产品安全生产工作。c、 教育职工进入现场遵守纪律，严格按照安全生产操作规程施工，杜绝违章施工，杜绝违章指挥.d、 每次安排工作前，首先进行安全教育，经常到工地进行安全检查,发现事故隐患及时整改，并且及时汇报，必要时向上级公司通报。e、 定期对施工人员进行安全教育,提高职工的安全生产意识，增强自我保护能力，负责对工地施工人员安全方面考评工作，制订安全奖罚措施,确保施工安全。3、 质检员主要职责：a、 依据施工图纸，根据施工规范、安装验收规范，配合施工人员制订每道工序施工方案。b、 依据图纸对设备、原材料是否符合设计要求为原则，把好质量关。首先做到把好进货关,对工程所需设备材料等按合同要求报业主批准后进行采购，并在进货时请业主一起验收,杜绝不合格产品及“三无”产品。c、 经常到工地进行安全检查，发现不符合施工规范,立即发整改通知,做到自检互检，专业检查，确保优良工程。4、 水、电施工人员主要职责：a、 在项目经理、技术总监的协助指导下，合理安排好施工人员，做到任务明确，落实到人，技术交底清楚，保证质量，安全文明施工。b、 及时向项目经理申请根据工程进度所需的消耗材料，按施工进度及时报施工用的材料、设备.c、 严格贯彻按图施工，发现图纸与施工不相符合的问题，及时向项目负责人汇报,通过协调解决问题.d、 负责落实工地安全生产,文明施工目标要求,做到工完料尽场清。e、 接受甲方、监理公司等部门的技术指导，做好与其他施工单位配合管理，完成施工任务。f、 合理使用机械设备，做到会管理、会使用和定期保养制度，合理使用原材料,严禁浪费原材料现象。二、 材料管理：a、 材料采购，项目部根据施工方案，合同要求编制材料系列计划,编制计划以10天为单位，施工员必须把下一周期所需材料用专用“采购申请表”的形式，在每期前报项目部负责人审批。b、 经项目部负责人审批后报材料员采购，采购按申请表上规定时间内及时组织采购并送至工地现场.c、 采购物资到达现场，提前通知保管员做好接受准备，并对购进物资产品进行验证,未经检验或检验不合格产品不准投入使用。d、 即要检验材料的合格证或质保单,又要进行外观质量的检验.在检验时发现不合格材料做退货处理。三、 工程质量验收:a、 施工人员应严格按有关操作规程的技术交底进行施工,本道工序完成后，班组长应组织操作人员进行自检互检。b、 班组自检互检后，报项目质量员,由质量员同施工员等有关人员组织验收，验收通过后,由项目部报监理复验.c、 对原隐蔽的工作项目，在隐蔽前都必须进行隐检，并做好资料记录。d、 工作完成或工作转移,必须做好交验记录。四、 安全技术措施:安全生产工作以严肃法规落实责任、消灭违章、强化管理为中心,努力提高企业安全技术管理水平，确保整体施工人员的安全健康。a、 项目工程施工人员必须坚持安全第一、预防为主的方针，层层建立岗位责任制，在任何情况下不得违章作业和违章指挥。b、 各施工方案要分别编制安全技术措施,书面向施工人员交底.c、 进入现场必须严格遵守现场各项规章制度,施工员要做好工程介绍和现场安全教育，进入现场必须戴安全帽。d、 安装使用的脚手架、扶梯等，使用前必须认真检查登高工具是否符合要求。施工周围应及时清理障碍物，防止磕碰工伤事故。e、 施工点附近的孔洞必须加盖牢固，管道竖井及其设备孔洞要加装保护措施,防止人员高空坠落和物体附落伤人事故.f、 施工班组要经常进行班组安全活动，并有记录，查隐患、漏洞，查麻痹思想，要经常不断地进行安全教育。五、 成品保护措施：a、 施工人员要认真遵守现场成品保护制度，注意爱护建筑物内的装修、成品、设备等设施。b、 加强成品、半成品及产品、材料的管理和保护，责成有关人员分段、分区域进行维护、管理，并做好记录。c、 对成品有意损坏的行为要给予处罚。本工程的机电安装工程（二） 、施工方法及技术措施1、 电气工程概况l 电气工程主要有照明系统。l 本工程供电低压系统供电采用TN-S方式（三相互线制）为单母线分段进行，由一层配电室采用桥架明敷至强电竖井向各层楼面供电。l 供电负荷等级，均三级。l 楼层照明分四个区域,采用密集型插接母线在强电竖井内垂直引上，由各层插接开关箱出线通电缆桥架敷设方法，引至各层照明配电箱后，穿钢管，再吊顶,及墙内敷至开关、灯具.l 防雷与保护接地系统，本工程建筑是按三类防雷标准设计，防雷接地与TNS供电制式的重复接地。各种金属管道的等电位接地等，共用接地装置,要求接地电阻4。2、 电气工程l 电缆桥架安装：依据图纸设计标高及桥架规格,现场测量尺寸,然后依据测量尺寸制作支架.在吊顶内吊装或靠墙支架安装，吊装采用的预埋件焊接，靠墙安装支架采用膨胀螺栓固定,支架距离不超过2米.在直线段和非直线段连接处,在建筑物变形缝处和弯曲半径大于300毫米非直线段中部应增加支、吊架。支、吊架安装应保证桥架水平度和垂直度符合要求。a、 桥架安装前必须与各专业协调以免发生安装位置重叠矛盾，合理布局.b、 桥架安装位置正确、连接可靠，支、吊架配置正确，固定牢靠,盖板齐全，桥架之间缝隙须达到设计要求。c、 跨越建筑变形缝，桥架应按钢制电缆桥架安装工艺做好伸缩缝处理。d、 桥架必须用软编制铜线进行跨接，再将桥架与保护线PE相连，形成电气通路，杜绝利用桥架用做其他电气设备的保护接地体。3、 电气配管与管内穿线:l 明管敷设施工程序：施工准备 预制加（支、吊架） 确定盒、箱的固定位置 支架、吊架固定 盒箱固定 管线敷设与连接 变形缝处理 保护线跨接l 管内穿线施工程序：施工准备 选择导线（截面、色棕） 穿导线 清扫管路 放线及断线 导线与带线的分部扎 带护口 导线连接 导线绑扎 线路检查、绝缘测量。2） 、暗管敷设的基本要求：l 管子切断，用钢锯，割管口，砂轮锯进行切割,切割断口处应平齐，不歪斜，管口刮挫光滑，无毛刺，管内铁屑除净。l 管子套丝采用套丝板、套管机，应根据管外径选择相应板牙,套丝过程要均匀用力。采用套丝机时应注意时洗冷却液，丝口不乱不过长，是束节的长度1/2即可，消除渣屑，丝扣干净清晰。l 测定盒、箱位置,根据设计要求确定盒、箱轴线位置，以土建弹出的水平线为基础，挂线找还，标出盒、箱实际尺寸位置.l 固定盒、箱，先稳定盒、箱，然后蕴浆，要求位置正确、牢固、其方法根据施工要求而定。现浇混凝土板墙固定盒。加支铁固定,现浇混凝土楼板,将盒子堵好,随底板钢筋固定牢，管路配好后随土建浇灌混凝土施工同时完成.3） 、管路连接:l 管路超过50毫米及其以下钢管，使用快接式热镀锌钢管，管子连接采用专用直管接头,管子与接线盒之间连接采用螺纹连接，应使用专用配件则必须跨接。l 管路超过下列长度，应加装接线盒,其位置应便于穿线,无弯曲30米，一个弯头时20米，二个弯头时15米，三个弯头时8米.l 管进盒、箱连接。盒、箱开孔应整齐并与管径相吻合，盒、箱上开孔用开孔器,保证开孔无毛刺，要求一管一孔，不得开长孔。铁制盒、箱严禁用电焊成气焊开孔，并应刷防锈漆.管口进入盒箱应用螺母锁紧，露出紧固螺母的丝扣为24扣，两根以上管进入盒，箱要长短一致，间距均匀，排列整齐.5） 、明管敷设方式:l 明管敷设工艺与暗管敷设工艺相同处参见暗管敷设的施工方法。、l 管弯支架、吊架预制加工，虽设计图纸中对支、吊架的规格无明确规定,但不得小于以下规格，扁铁支架30mm30mm,角铁支架25mm25mm3mm。l 测定盒、箱及固定位置,根据施工图纸，首先测出盒、箱与出线口的准确位置，然后按测出的位置把管路的垂直、水平走向拉出直线,按照安装标准规定的固定点间距尺寸要求，确定支架、吊架的具体位置。l 支、吊架的固定方法，根据本工程的特点，支、吊架采用胀管法固定（在混凝土顶板打孔，用膨胀螺栓固定）。l 变形缝处理,穿越变形缝的钢管采用柔性连接.l PE保护线的连接。管路应作整体接PE线连接，在穿过变形缝时应有接PE线的补偿装置，镀锌钢管采用6毫米的双色(黄、绿）铜芯绝缘导线做跨接线。6） 、管内穿线：l 选择导线。导线型号、规格及颜色要严格按照设计要求选样,耐压满足450V750V。各型号绝缘材料铜芯导线、相线、零线和PE线应采色标加以区别，用黄、绿、红色表示相线，蓝色表示零线,双色线(黄、绿）表示PE线。l 穿戴线.穿戴线的目的是检查管路是否畅通，管路的走向及盒箱质量是否符合设计及施工图纸要求，用2mm钢丝,先将钢丝一端弯成不封口的圆圈，再利用穿戴线将线穿入管内,在管路两端留有1015cm的余量。l 清扫管路。配管完毕后,在穿线之前必须对所有的管路进行清扫，清扫管路中的杂物，具体方法为，将布条的两端牢固地绑扎在戴线上，来回拉动,将管内杂物除尽.l 放线。放线前应根据设计图对导线的规格、型号核对,并作色标的区别，放线时注意导线的保护，不得在地上随意拖拉,以防损坏绝缘层或拉断线芯。l 断线.剪断导线时，导线的预留长度按以下情况予以考虑。换线盒、开关盒、插座盒及灯头盒预留长度为15cm。配电箱内导线预留长度为配电箱箱体周长的1/2。出户导线的预留长度为1.5m。l 管内穿线。在穿线前应检查钢管(电线管）各个管口的护口是否齐全,如有遗漏和破损均应补齐和更换，穿线时应注意以下事项：a、同一回路,导线必须同穿一管,不同回路，不同电压，不得同穿一管，严禁单根导线穿钢管。b、导线在变形缝处,补偿装置应活动自如，导线应留有一定的余量。l 导线连接.导线连接应满足以下要求：a、导线接头不得松动,要紧固接触电阻越小越好；b、受力导线不能降低原机械强度；c、不能降低绝缘强度l 线路检查.a、线路连接全部完成后，应进行自检和互检,无误后方可进行绝缘遥测.b、导线绝缘遥测选用500V 0500M的兆欧表测量动力,照明线路,其新穿线路绝缘电阻0。5M.c、测量后如实填写“绝缘电阻测试记录。7） 、电缆敷设:l 根据设计图纸要求选择电缆,施工前对电缆的规格、型号、截面、电压等级及外观质量进行检查，然后对其进行绝缘电阻测试.本工程1KV以下电缆用1KV摇表遥测，线间及对地绝缘电阻不低于10M。l 电缆测试完毕，其端部应采用橡皮包布密封和外加黑胶布作密封处理.l 放电缆施工:如采用机械放电缆，应将机械安装在适当位置,并将其钢丝绳和滑轮安装好； 如人工放电缆的将滚轮提前安装好; 电缆敷设前应事先把电缆排列表或图方式画出来,防止电缆交叉和混乱； 电缆敷设时，可采用通讯方式进行定向联络，指挥放线施工； 水平敷设时，采用人力或机械牵引; 电缆沿桥架或线槽敷设时，应单层敷设，排列整齐，不得交叉,拐弯处应以最大截面电缆允许弯曲半径为准，电缆严禁绞拧，护层断裂和表面严禁划伤； 不同电压、等级的电缆敷设,截面面积大的电缆放在下层，电缆跨越建筑物变形缝处，应留有伸缩余量； 垂直敷设时，a）向下敷设，将电缆吊运到楼层顶部，先敷设低层后敷设高层，注意在施放过程中电缆轴和部分楼层应采取防滑措施；b）自下而上敷设时，低层小截面电缆可采用滑轮和绳束人力牵引敷设，高层或大截面电缆宜用机械牵引敷设； 电缆穿过楼层时应装套管保护，在竖井桥架敷设过楼层完毕后，采用防火材料堵封; 对敷设完毕后的电缆，每根都要挂标示牌，标示牌上注明回路编号，电缆编号、规格、型号、电压等级，每隔2M挂一标示牌，且做好成品保护工作.8） 、封闭插接母线安装:l 根据设计图纸要求选择插接母线,设备进场后,由安装单位、建设(监理）单位及供货单位对设备及其附件共同进行质量检查验收。l 插接母线绝缘电阻检测采用1KV摇表遥测，线间、线对地绝缘电阻不低于10M。l 作业条件：插接母线所安装的部位土建工作全部结束，暖卫通讯工程完毕后,即可进行安装。l 本工程插接母线有变压器至低压进线柜沿水平敷设的,也有电气竖井内垂直敷设的,具体施工方法要求参照电气规范及有关技术标准建筑电气通电图集92DQ5及相关技术交底的要求实施。9） 、配电箱安装：配电箱安装包括照明配电箱、动力配电箱、电源控制箱安装。l 本工程配电箱包括明箱和暗箱,是根据设计要求加工定制。配电箱安装前要按设计图纸检查箱号,箱内的回路号，安装设计说明进行，满足设计规范要求.l 配电箱应安装在安全、干燥、易操作的场所，在同一建筑物内,同类箱的高度应一致，允许偏差为10mm。 暗装配电箱:根据预留洞尺寸,放好箱体找好标高及水平尺寸，并将箱体固定好，然后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和贴脸，安装盘面要求整齐，周边间隙均匀对称,门平整,螺丝垂直，受力均匀。 明装配电箱：a、明装采用金属膨胀螺栓可在混凝土墙或砖墙上固定配电箱。其方法是根据弹线定位确定固定点位置，用电锤在固定位置钻孔,孔深度应以刚好将金属膨胀管部分埋入墙内为宜，孔应垂直于墙面.b、在混凝土墙或砖墙上固定明装配电箱时，采用明配管及暗分线盒两种方式。如有分线盒，先将盒内杂物清理干净，将导线理顺，分清支路和相序。按支路绑扎成束，待配电箱找好位置后将导线引至箱内,逐个剥削导线端头，再逐个压接在电器接线端上，同时将保护PE线接在明露装置上，然后将配电箱整平直后进行固定。 落地配电箱：落地配电箱基础槽钢都应在土建浇捣混凝土时埋入，基础槽钢外形尺寸根据产品样本确定,结构轴线的尺寸可根据施工平面布置图来确定，标高根据土建给出的基准引出.基础槽钢的制作和固定采用焊接并刷防锈漆，施工时，应注意焊接变形引起槽钢外形尺寸及水平度的变化，焊后应进行复测，采用水仪测量，在基础槽钢上用电钻钻孔，将配电箱固定在基础槽钢上，然后将配电箱找正，使垂直度满足规范要求，槽钢应明显同配电箱内PE线相连接。l 配电箱全部电器及接线安装完毕后 对其箱内线路进行绝缘遥测，遥测项目相线与相线之间，相线与零线、相线与PE线之间绝缘电阻测试,同时做好记录，作为技术资料存档。 对安装进行质量检查,检查箱体接地（接零）保护措施和其它安全要求必须符合施工规范规定。其规定如下，位置正确，部件齐全，箱体开孔合适，切口整齐,暗式配电箱箱盖紧贴墙面：零线接排明露，油漆完整，盖内外清洁，箱盖、开关灵活，回路编号齐全，接线整齐,PE线安装明显，牢固.配电箱金属箱体、门及电器设备外壳均应有明显可靠的PE线连接保护，PE线不得采用盒、箱体串接方法安装。 对配电箱内电气配线要求:a、 配电箱在安装配线需排列整齐，并绑扎成束。在活动部位应该两端固定，盘面引出和引进导线应留有适当余量,以便检修。b、 电源进配电箱母线、相线应套上黄、绿、红色套，零线套蓝色色套,PE线套双色（黄、绿）色套,同时零母线与PE线分别安装接明露端子排，并在引入PE线处或末端做好重复接地。c、 按图纸敷设箱与箱、柜与柜之间控制电缆连接,柜顶母线、柜二次连接线，并且每箱每台柜应单独与PE干线连接。d、 配电箱配线安装后,经检验合格，送电空载运行24小时,无异常现象,办理验收手续。l 配电箱安装工艺流程：设备进场检验 弹线定位 明装配电箱，螺栓固定，暗装配电箱,预埋固定 盘面组装 箱体正确位置固定绝缘电阻测试 电试验收 配电柜安装工艺流程：设备进场检验 设备运输 柜体稳装柜与母带配 柜二次回路配线 柜试验调整 电试验收l 照明灯具等末端电器的安装： 竖井、设备机房配电箱挂墙明装,下沿距地1.5米;走道内或室内配电箱为嵌墙安装,距地1。8米;照明开关、插座为暗装，开关底边距地1.4米，距门框0。2米，插座均为底边距地0。3米,卫生间内的开关、插座选用防潮防溅型面板.灯具安装必须和土建、装饰单位密切配合，预留灯具位置，同时和通讯空调系统风口安装统筹考虑，合理布置。 各种型号规格的灯具和开关、插座必须符合设计要求和国家标准规定，灯内配线严禁外露,灯具配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪翘等现象，所有的灯具和开关、插座均有产品合格证。 安装的灯具所需的支、吊架必须根据灯具的重量选用相应规格的镀锌材料。 本工程各种规格型号的灯具包括日光灯、组合灯具、疏散指示灯、出口指示灯、标志牌、灯箱等。根据灯具的形式及安装部位的不同，分为以下几种：嵌入式安装、顺顶安装、嵌墙安装、悬挂安装、支架安装等。a、 灯具检查。灯具的型号规格符合设计要求，各种标志灯的指示方向正确无误，应急灯必须灵敏可靠.b、 嵌入式灯具安装：依照图纸设计,配合装饰工程的吊顶施工确定灯位。如成排灯具,应先拉好灯位的中心线，十字线定位。成排安装的灯具中心线允许偏差为5毫米。在吊顶板上开灯位孔洞时,应在灯具中心点位置钻一个小洞，再根据灯具边框尺寸,扩大吊顶板眼孔，使灯具边框能盖好吊顶孔洞。轻型灯具直接固定在吊顶加强龙骨上，超过3公斤的灯具应固定在螺栓或预埋吊钩上，嵌入式荧光灯具应加装链吊固定,若设置灯具吊杆，吊杆采用8的镀锌圆钢丝杆。c、 顺顶式安装：根据图纸确定出灯具的位置，将灯具紧贴建筑物顶板表面,使灯体完全遮盖住灯头盒，并用胀管螺栓将灯具予以固定，在电源线进入灯具孔处应加套上塑料胶管以保护导线。如果灯具安装在吊顶上，则用自攻螺栓将灯体固定在龙骨上。d、 3公斤以上灯具的安装：必须有专门的支吊架，且吊架安装牢固可靠，导线进入照明器具的绝缘保护良好,不伤线芯，连接牢固紧密，并适当留有余量。e、 通电试亮:灯具安装完毕后,且各条支路的绝缘电阻遥测合格后,方能进行通电试亮工作,通电后应仔细检查和巡视，检查灯具控制是否灵活、准确、安全。开关与灯具控制是否相对应，如发现问题必须断电查找原因进行修复,通电运行24小时无异常现象，即可进行验收. 开关和插座全部采用暗装式a、 清理：用小毛刷轻轻将接线盒内的杂物清除,再用吹风机将盒内灰尘吹净。b、 接线：开关接线，灯具（或风机盘管等电器)的相线必须经开关控制；插座接线，面对插座、插座的左边孔接零线，右边孔接相线，上面的孔接PE线（即左零、右相、上地）。c、 开关安装:根据设计图纸,开关的安装高度为1。4米,全为暗装。安装时开关面板端正、严密，并与墙面平。开关位置应与灯位相对应，同一室内开关方向应一致,成排安装的开关高度要一致,高低差不多大于2毫米。d、 插座安装:根据设计要求,在有间墙混凝土柱的办公室,通道及其他功能用房内,插座暗装于0。3米高，在无间墙混凝土柱的办公室，通道及大面积场所采用地面插座，安装时应密切配合土建地面装修工程，确保插座顶部与地面装修成面平齐。位于设备机房或卫生间等潮湿场所的插座采用防潮型，安装高度为1.8米，公共场所的插座须采用安全型插座.e、 开关、插座的固定：将接线盒内的导线与开关或插座的面板按要求接线完毕后，将开关或插座推入盒内，对正盒眼,用螺丝固定牢固。固定时，要使面板端正，并与墙面平齐；开关、插座的面板并列安装时，高度差允许为0.5毫米，同一场所开关、插座的高度允许偏差为5毫米,面板的垂直允许偏差0。5毫米。l 电气设备接线及试运转: 电气设备在接线前，应对电气设备进行绝缘电阻测试，如电动机接线前应对电机进行绝缘测试，拆除电机接线盒内连接片，用500V兆欧表测量各相线组间以及对外壳的绝缘电阻.常温下绝缘电阻不得低于0。5M，如不符合，应对电机进行干燥处理。 接入电机接线盒的导线应有金属软管的保护，配以金属软管的管接头，并应用专用接地夹头与配管接地螺栓，用铜导线可靠连接. 引入导线色标应符合相间色的要求(黄、绿、红），PE线双色线（黄、绿） 电机试运行应具备的条件：a、 建筑工程结束，现场清扫整理完毕;b、 现场照明、消防设施齐全，导地控制的电机试运行应配备通讯工具;c、 电机和设备安装完毕，质检合格，基础灌浆护养期已到,与电机有关的动力柜、控制箱、线路安装完毕,质检合格,具备受电条件;d、 电机的保护、控制、测量、回路调试完毕，且经模拟动作正确无误；e、 电机的绝缘电阻测试符合规范要求。 电机试运转：a、 拆除联轴器的螺栓，使电机与机械分离（不可拆除的或不需拆除的例外）,盘车应灵活，无阻卡现象。b、 有固定转向要求的电机或拖动有固定转向要求机械的电机必须采用测定手段，使电机与电源顺序一致，旋转的方向应与实际需求方向一致。c、 动力柜受电,合上电机回路电源，启动电机，测量电机启动电压，压降10%。空载负荷运行三相电流平衡。运转过程中，电机温度不得超过电机绝缘等级所规定的限值.d、 电机空载负荷运行时间为2小时，并做好电机的空载电流数据，记录空载运行结束,应恢复联轴器的连接。l 防雷及接地安装 本工程按三类防雷建筑物设计措施，在建筑物顶部采用254热镀锌为钢作为避雷带做接闪器,避雷带支架高度为0.1米,间距为1。0米，转弯处不大于0。5米，所有凸出屋面的金属构件、金属管道、设备金属外壳及金属护栏等均应与避雷带可靠连接。防雷接地引下线利用结构柱或剪力墙内主筋（10mm16mm时至少四根，16mm时至少两根）焊接引下,上端与避雷带，下端与接地装置焊接。接地装置为利用基础梁及底板轴线的上下两层,主筋中两根通长焊接做接地网。接地电阻不大于1,所有外露金属门窗、栏杆等均与防雷装置连接，竖向敷设的金属管道、电缆桥架等顶端和底端均与防雷装置联结。 施工程序： 施工准备 接地装置安装 引下线安装 避雷支架制作安装避雷网安装 接地电阻测试 防雷接地施工:a、 接地装置:本工程利用施工图所示的结构基础，底板内的两条面筋焊接连通,作防雷，供配电系统工作，共用接地装置。在接地装置上按不同用途分别引出接地端子,供不同部位及不同用途设备（或系统)接地，共同接地装置接地电阻要求不大于1。b、按照设计图尺寸位置要求，将底板内两条结构主筋焊接连通并与所经桩台及柱内的有关钢筋焊接,并将两根主筋用红或黄颜色油漆做好标记，便于引出和检查,应与土建画的标高线颜色不一样.c、所有焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷,焊接处的药皮敲净后，外露部分要刷沥青作防腐处理。凡是埋入混凝土内的不得刷油漆，采用搭接焊时，其焊接长度要求如下:镀锌钢不小于其宽度的2倍,且至少3个棱边焊接；镀锌圆钢焊接长度为其直径的6倍，并应两面焊接;每一处施工完毕后，应及时请质检部门进行隐蔽工程检查验收，合格后方能隐蔽，同时做隐蔽工程验收记录。 防雷引下线本工程利用竖向结构主筋作防雷引下线，按图中指定的部位，将柱内靠外侧的或对角的两条通长焊接的主筋焊接相连,并与屋面避雷带焊接相连。从首层起，每二层利用结构圈梁与水平钢筋焊接连通,引成封闭均压环并与引下线可靠焊接，建筑物内应直接或通过预埋件与均压环连通。a、 所有作为引下线的主筋,须用油漆作好标记，并在图中所示位置作好测试点。测试点的具体做法为:用一根10mm钢筋与防雷引下线焊接后，引至外墙距室外地坪0。5米，设测试卡子。b、 为增强导电的可靠性，凡用作接地装置，引下线的结构钢筋及外测试点、接地点在接驳处均应电焊，每处施工完毕后，应及时请业主和监理进行隐蔽验收,做好隐检记录. 避雷带本工程避雷带在建筑物顶部,采用254热镀锌扁钢做避雷带接网口，避雷带支架高度为0。1米，间距为1.0米，转弯处不大于0。5米。避雷引下线利用结构柱或剪力墙内主筋（10mm16mm至少四根,16mm时至少两根)焊接引下，上端接避雷带,下端与接地装置焊接接地电阻不大于1。a、 支架安装：在土建屋面结构施工时，应配合预埋支架，所有支架必须牢固灰浆饱满，横平竖直,支架距离间距不大于1。0米且间距均匀，允许偏差30mm,转弯处不大于0.5米。b、 避雷带:采用热镀锌254扁钢作避雷带；避雷带安装时应平直、牢固，不得有高低起伏和弯曲现象，距离建筑物应一致；在建筑物的变形缝处应做防雷跨越处理，宜刷两道导电铝银粉漆。 电气接地施工根据图纸设计，本工程低压配电系统采用TNS五线制供电，中性线接地设置专用零线，与PE保护线.a、 变配电装置保护接地，避雷器接地，共用接地装置，都采用40m4m/m镀锌扁钢作变配电设备工作及保护接地干线。b、 开关柜。配电箱及各种用电设备、电气设备金属外壳、电气用的独立安装的金属支架及插座保护线孔，均以专用接地（PE线）支线可靠相连，PE线应与接地装置连接，并作重复接地.c、 PE保护线的截面选择.当相线截面16mm，PE线采用与相线截面相同,当相线截面大于16而35mm时,PE线是相线截面的1/2即可。PE线采用单根绝缘导线时,最小截面不得小于2.5mm. 等电位连接本工程设总等电位连接及局部等电位连接，将相邻近同类型管道及金属结构允许用一根MEB线连接，可以减少它们之间可能出现的危险电压。a、 各层配电管、设备间、卫生间、强弱中竖井、电梯、弱电机房、管道井等都设等电位连接端子，采用镀锌扁钢40mm4,或采用10mmBV导线穿管,在墙或地面暗敷,与各种管道相连,做法按GB图籍D2D501-2第3739页所有联接线必须可靠,并须经实测形成可靠的电气通路。b、 等电位联结端子板采用紧铜板，端子箱顶、底板都有设落孔，面板需用钥匙或工具方可打开. 接地电阻测试：接地电阻测试仪型号采用ZC298-1，在测试前先将检流计的指针调零，再将倍率标准杆置于最大倍数,慢摇，同时调测量标度盘，使检流计为零。加速摇到120r/min左右,再调到平衡后,读标度盘的刻度，乘倍率就得所测的电阻值。注意电流指针的接线长度为40米，电位探测的接线长度为20米.序号 材料名称 型号规格 单位 数量 备注ZRVV-1KV 418595 170 ZRVV-1KV- 395250 500ZRVV1KV 25 阻燃电力电缆 370225 m 60ZRVV1KV 350225 80ZRVV1KV- 325216 60ZRVV1KV410 80ZRVV-1KV44 ZR-VV-1KV56 1700 26 插接母线 BDI1250 m 12 BDI-400 162 ZC1A-16 20 ZC1A-10 120 27 防火电缆托盘 ZC1A7 m 220 ZC1A-4 1600 28 单管盒式荧光灯 TMS011/136 套 62 29 双管格栅荧光灯 TSB100/148 套 1952 30 四管格栅荧光灯 TSB100/236 套 6 31 双管吸顶荧光灯 TCS314/236 套 117 32 应急型双管灯 TSB100/236配 格栅荧光灯 EPK2/40 套 12 33 直口直边吸顶灯 160W 套 62 34 马路弯灯 HD7351 160W 套 1 35 壁 灯 160W 套 3 2560W 6 36 花 灯 3260W 套 3 140W 54 37 瓷质裸灯座 125W 套 41 38 搪瓷伞罩灯 160W 套 82 39 搪瓷平盘罩灯 160W
