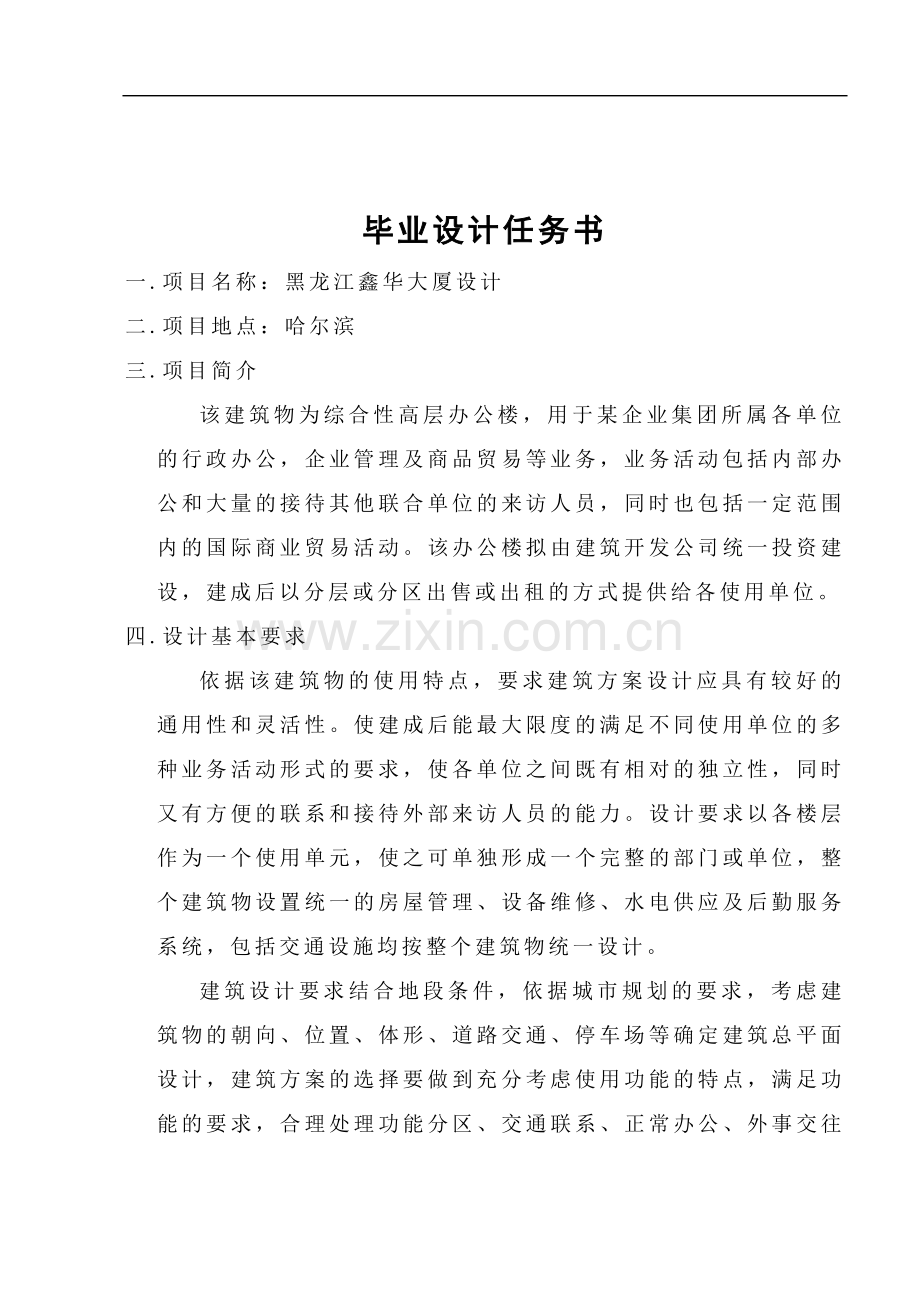

<p><span id="_baidu_bookmark_start_0" style="display: none; line-height: 0px;"></span>毕业设计任务书
一. 项目名称：黑龙江鑫华大厦设计
二. 项目地点：哈尔滨
三. 项目简介
该建筑物为综合性高层办公楼，用于某企业集团所属各单位的行政办公，企业管理及商品贸易等业务，业务活动包括内部办公和大量的接待其他联合单位的来访人员，同时也包括一定范围内的国际商业贸易活动。该办公楼拟由建筑开发公司统一投资建设，建成后以分层或分区出售或出租的方式提供给各使用单位。
四. 设计基本要求
依据该建筑物的使用特点，要求建筑方案设计应具有较好的通用性和灵活性。使建成后能最大限度的满足不同使用单位的多种业务活动形式的要求，使各单位之间既有相对的独立性，同时又有方便的联系和接待外部来访人员的能力。设计要求以各楼层作为一个使用单元，使之可单独形成一个完整的部门或单位，整个建筑物设置统一的房屋管理、设备维修、水电供应及后勤服务系统，包括交通设施均按整个建筑物统一设计。
建筑设计要求结合地段条件，依据城市规划的要求，考虑建筑物的朝向、位置、体形、道路交通、停车场等确定建筑总平面设计，建筑方案的选择要做到充分考虑使用功能的特点，满足功能的要求，合理处理功能分区、交通联系、正常办公、外事交往等大楼管理和紧急疏散等各方面的问题，同时还要选择适当的技术方案，确定结构形式、各部分的构造作法及其他设备的方案设想。
五. 设计条件
1. 建筑规模
⑴总建筑面积13000m2（设计误差5%）；
⑵地面以上建筑物层数10～15层（每层建筑面积1000~1200m2）；
⑶层高：一层3.9~4.5m，其余各层3.3~3.6m；
⑷设室外停车场：设小轿车车位35~55个，每辆车按25～30m2计，设自行车车位40~55个，每辆车按1.2m2计；
2. 房间组成
地面一层设置为整个建筑物的公用服务设施，其中包括：
⑴门厅：110m2；
⑵休息厅（设茶座）：30m2；
⑶服务台：柜台长度4~6m；
⑷公用电话：2部；
⑸商品部：40~60m2；
⑹男女卫生间：同标准层；
⑺办公室：剩余其他面积，参照标准层。
一层以上的标准层设置房间如下：
⑴小间办公室，每间20~30m2，15~20间，其中可设1~2套间；
⑵大间办公室，每间32~45m2，3~6间，以上各类办公室也可统一按成片式或大空间式设计，具体方案由设计者自定；
⑶接待室或会议室：32~40m2，1~2间，
60~80 m2，1间；
⑷男女卫生间：男，4蹲位，4小便器，2洗面池
女，4蹲位，2洗面池；
⑸清扫间及公务员室：8~10 m2；
⑹休息廊或休息厅，面积自定；
⑺可适当设置资料室、档案室、仓库、数量及面积自定。
3. 结构类型
采用混凝土框架结构或框架剪力墙结构，要求合理处理结构特点和使用功能之间的关系。
4. 建设地点和自然资料
建设地点位于哈尔滨市某大街一侧，地段位置图见附图。地段内地形平整、无障碍物。
⑴气象资料
冬季室外平均最低气温-26度，全年主导风向为西南风；
⑵地质资料
根据工程地质勘察报告，室外地面海拔标高93.50米，土层分布均匀，自地面以下土质情况和土层厚度依次为：
杂填土 0.7 m
可塑状亚粘土 3.2m，地基承载力160kPa
硬塑状亚粘土 2.8m，地基承载力200 kPa
中砂 3.0m，地基承载力250 kPa
地下静止水位距室外地面6.0m，水质对建筑物无腐蚀作用，冬季土壤冰冻深度为2m。
⑶抗震设防烈度按7度进行设计，场地土类型为Ⅱ类，抗震设计分组为第二组。
六. 设计内容
1. 建筑设计
⑴建筑平面功能划分；
⑵建筑材料采用及建筑尺寸确定；
⑶防水防潮保温等具体构造及做法；
⑷设置防烟楼梯电梯建筑构造等；
⑸完成下列图纸绘制；
设计说明：说明主要设计构思及建筑主要经济技术指标，包括建筑占地面积、停车场面积、总建筑面积、建筑层数、标准层建筑面积（主要使用面积在图内标注）。
总平面图 1：500
首层平面图 1：100
标准层平面图 1：100
立面图（正立面、侧立面）1：100
剖面图（要求剖切楼梯间）1：100
主要建筑详图 1：20
建筑设计说明书完成一号图纸至少6张或二号图纸12张。
2. 结构设计
结构方案的选择和确定，并要求完成以下结构设计内容：
⑴完成各层的结构平面布置。采用现浇楼板并完成标准层楼盖的受力分析、配筋计算，并绘制楼盖配筋图（包括楼面设备孔洞处理）；
⑵考虑风荷载和地震作用，采用手算方法完成结构内力分析，至少完成一榀框架、两类剪力墙及连梁（当采用框剪结构时）的手算配筋计算；
⑶考虑风荷载和地震作用，采用计算机辅助设计程序（推荐采用PKPM）完成结构电算内力分析和全部构件的电算配筋计算，并与手算结果进行对比分析；
⑷完成一部楼梯及雨篷或悬挑阳台的内力分析、配筋计算。
⑸裙房结构方案选择、结构布置及计算；
⑹结构设计说明及计算书；
⑺图纸采用平面整体表示方法，数量6~8张，包括梁（标准层）、板（标准层）、柱、或剪力墙等施工图，图纸规格要求统一。
七. 参考资料
1.《建筑设计资料集》（第二版）4、8、9 .中国建筑工业出版社
2.民用建筑设计通则（JGJ37-87）
3.高层民用建筑设计防火规范（GB50045-95）
4.建筑制图标准（GBJ104-87）
5.混凝土结构设计规范（GB50010-2002）
6.高层建筑混凝土结构技术规程（JGJ3-2002/J186-2002）
7.混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）
8.建筑结构抗震设计规范（GB50011-2001）
9.建筑地基基础设计规范（GB50007-2002）
10.梁兴文 史庆轩 土木工程专业毕业设计指导 科学出版社
11.原长庆 高层建筑结构设计 黑龙江科学技术出版社
12.方鄂华 钱稼茹 叶列平 高层建筑结构设计 中国建筑工业出版社
13.王振东 张景岱 钢筋混凝土及砌体结构 中国建筑工业出版社
14.高层建筑工程施工图纸实例（指导教师负责提供）
15.《房屋建筑学》、《结构力学》、《钢筋混凝土结构设计》等教材</p>
