污水处理厂续建工程施工组织设计.doc

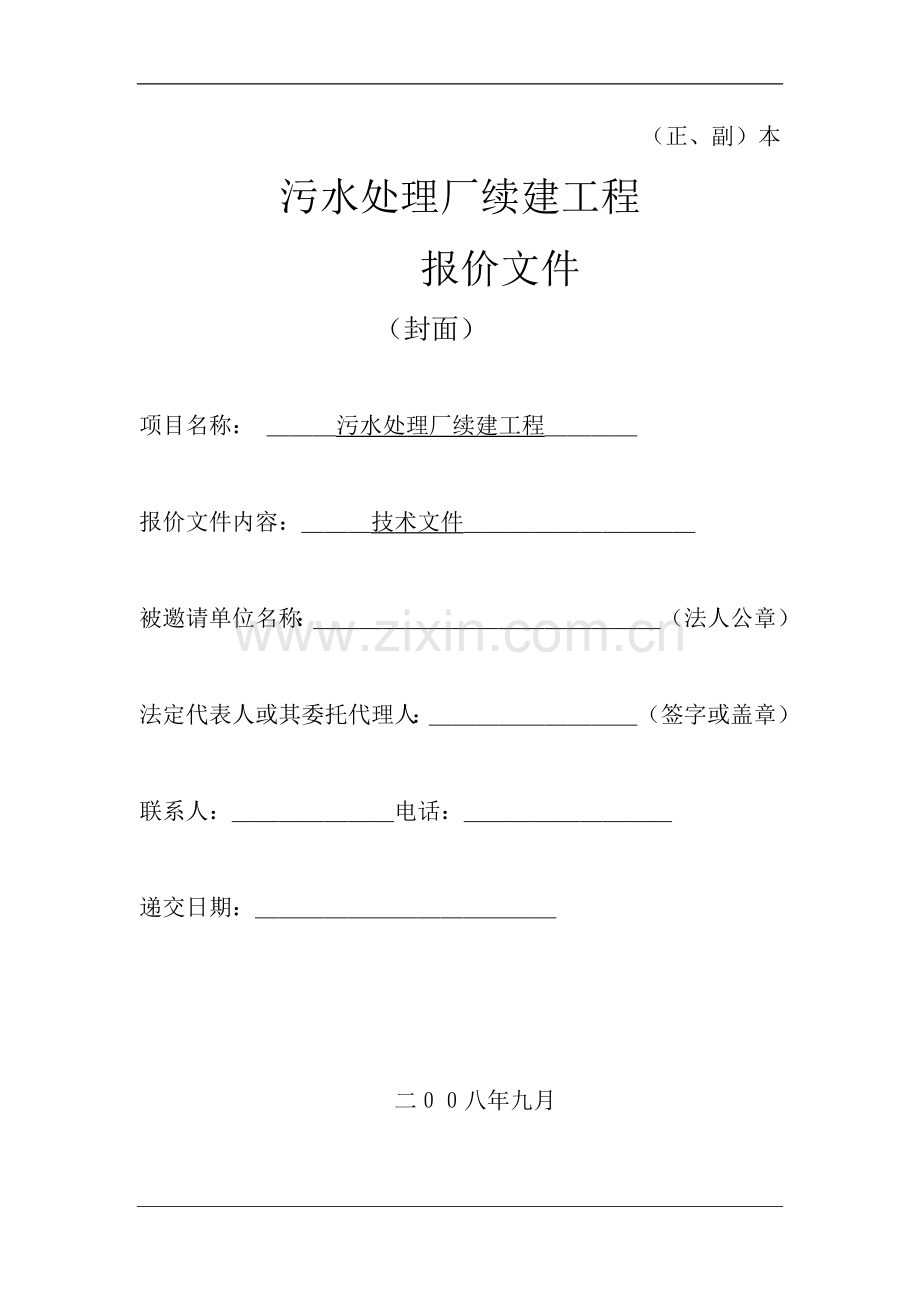

（正、副）本污水处理厂续建工程报价文件（封面）项目名称： 污水处理厂续建工程报价文件内容：技术文件被邀请单位名称：（法人公章）法定代表人或其委托代理人：（签字或盖章）联系人：电话：递交日期：二八年九月技术文件目录（1）施工组织设计（a）施工管理目标（b）施工组织部署（c）施工进度计划及工期保证措施（d）施工技术措施（e）施工质量目标及保证措施（f）文明施工和安全生产防护措施（g）施工机械配置（h）施工合理化建议和降低成本措施（i）工程质量通病防治措施附表一：被邀请单位企业概况附表二：参加议价项目经理简历表附表三：投入本项目的主要施工管理人员表附表四：投入本项目的主要施工机械设备目录表目 录目录. 11工程设计方案 11.1概 述 11.1.1项目概况. 11.1.2设计依据. 11.1.3污水处理厂厂址. 11.2污水处理厂工程设计. 21.2.1污水处理厂设计规模. 21.2.2污水处理工艺流程. 21.2.3主要处理构筑物. 31.2.4主要构筑物一览表. 42施工组织设计. 52.1施工管理目标. 52.1.1质量目标. 52.1.2安全目标. 52.1.3工期. 52.1.4文明施工. 52.1.5配合. 62.2施工组织部署. 62.2.1现场准备. 62.2.2施工总体方案. 72.2.3施工总体安排. 72.2.4料具准备、后勤服务. 82.2.5施工总平面布置. 82.3施工进度计划及工期保证措施 162.3.1工程建设总进度计划横道图. 182.3.2项目进度控制进度的方法和工期保证措施. 202.3.3物资供应的保证措施. 222.3.4劳动力保证计划. 222.4施工技术措施 232.4.1土建施工技术 232.4.2安装工程施工技术方法. 982.5施工质量目标及保证措施. 1672.5.1质量目标. 1672.5.2质量管理机构. 1682.5.3质量管理的运行方法. 1682.5.4质量保证措施. 1692.5.5质量管理重点. 1712.5.6技术管理措施. 1712.5.7质量内业资料管理措施. 1732.5.8雨期施工措施. 1732.5.9成本节约措施. 1742.5.10池体结构防水技术措施. 1742.6文明施工和安全生产防护措施 1752.6.1安全生产保证措施. 1752.6.2文明施工措施. 1802.6.3环境保护措施. 1842.7施工机械配置. 1862.7.1投入本土建工程项目的主要机械设备一览表. 1862.8施工合理化建议和降低成本措施. 1882.8.1施工合理化建议. 1882.8.2降低成本措施. 1892.9工程质量通病防治措施. 1922.9.1构筑物的整体稳定. 1922.9.2现浇混凝土构筑物. 1942.9.3设备安装工程. 2072.9.4工艺管道. 2172.9.5外窗及外窗台渗水的预防措施. 2192.9.6门窗翘曲的预防措施. 2202.9.7水泥地面空鼓和起砂的预防措施. 2203施工工艺衔接及赶工措施 2211 工程设计方案1.1 概 述1.1.1 项目概况项目名称：污水处理厂续建工程项目建设地点：赣州项目建设性质：新建处理规模：6万m3/d排放点：赣江1.1.2 设计依据（1）项目招标文件及答疑文件（2）本项目施工设计图纸1.1.3 污水处理厂厂址污水处理厂位于赣州，总用地面积8.82公顷，首期用地面积4.16公顷。污水厂污水排出口位于赣江。场地大都是自然的山坡地。1.2 污水处理厂工程设计1.2.1 污水处理厂设计规模污水处理厂规模为6万m3/d，本期用地4.16公顷，污水经处理达到排放标准后排入赣江。本期污水处理厂设计水量6万M3/d，由于服务区排水体制为截流式全流制系统。截流倍数no=1.5。旱流时总变化系数KZ=1.36。1.2.2 污水处理工艺流程污水处理主要工艺经与方案比较后选用组合交替式活性污泥法组合交替式活性污泥法是近年来发展起来的一种工艺，它的特点是结合了间歇性活性污泥法（SBR）的先进技术和连续进水的特点，采用周期运行，连续进水，池体采用方形池，多池合建，占地面积少，土建投资少。目前已有运行的UNITANK是组合交替式活性污泥法的一种最基本形式。格栅、提升泵房沉砂栅渣外运砂粒外运组合交替式生物池紫外线消毒池出水鼓风机房空气剩余污泥储泥池污泥浓缩脱水机房污泥外运滤液污水组合交替式活性污泥法工艺流程图1.2.3 主要处理构筑物主要生产构筑物包括：粗格栅及进水泵房，细格栅及旋流式沉砂池，组合交替式生物处理池、贮泥池、脱水机房、鼓风机房、紫外消毒渠等。其他附属建筑物主要包括综合楼、配电房、机修间、停车场、仓库及传达室等。附属建筑物建筑面积分别为：综合楼 1454.0配电房 170.0宿舍楼 567.0仓库及机修间 187.51.2.4 主要构筑物一览表主要构筑物一览表 编号名 称尺 寸（米）单位数量备 注1进水泵房（含粗格栅）LBH =19.712.914.2m座12旋流沉砂池(含细格栅)LBH=23.8812.744.6m组13配水井=13.6m,座14组合交替式生化处理池LBH=78.758.254.4m座25紫外消毒池渠宽:2.0m, LB=15.253.7m座1地下2.5米6污泥贮池LBH=5.0x5.0x4.5m座27污泥浓缩脱水机房LB =20x10m座18变配电间LB =16x10.6m座19机修间、仓库LB =15x12.5m座110综合楼1454m2座111宿舍楼567m2座112停车场252m2座113传达室、大门面积36 m2，大门12m座114传达室、侧门面积16 m2，侧门6m座12 施工组织设计2.1 施工管理目标2.1.1 质量目标本工程总体质量目标：符合国家现行工程质量验收规范要求，确保质量合格，力争市级优良。2.1.2 安全目标（1）杜绝职工因公死亡事故和重伤事故，尽量减少轻伤事故，工伤歇工率低于1.5。（2）杜绝施工车辆行车重大责任事故的发生，减少一般责任事故发生。2.1.3 工期（1）合同总工期不超过210日历天。（2）确保形象进度，节点工期履约率90%，合同工期履约率100%。2.1.4 文明施工符合国家及赣州市现场文明施工要求，各类垃圾排放符合环保要求。2.1.5 配合（1）与业主统一目标，统一认识，友好协商，密切合作，主动接受质量监督和施工全过程监理，为业主、质监和监理提供资料和工作方便。（2）妥善处理与周边单位、居民关系，减少施工中不利影响或干扰。2.2 施工组织部署（1）工程项目开工前，由项目经理部总工程师组织项目部技术人员对设计图纸进行会审，认真领会图纸的设计意图，分析施工难点，研究设计施工方案，仔细检算施工结构，落实施工方案，对重点部位、工艺难点要编制详细的施工顺序和施工方法。（2）吸收类似工程施工经验，对主要的难点和质量管理，编制作业任务指导书。（3）编制落实施工材料采购计划，机具进场计划。并进行对供应方的材料质量、信誉评估。（4）根据施工总体安排，对主要的材料和各种机具进行有计划的购置和调入，确保劳力、机具和材料的有序进行。2.2.1 现场准备优先修建好直接影响项目施工的为全场性服务的施工临时设施，布置接通新增的供水、供电、通讯设备，重新修筑好临时道路，并进行必要的场地平整，建好各项生产、生活临时设施,并优先考虑使用原有的供水、供电、通讯设备及生产、生活临时设施，如不够用则另行铺设、搭建。2.2.2 施工总体方案（1）钢筋采用现场加工制作。（2）结构混凝土全部采用泵送商品混凝土。（3）模板采用竹胶板，用48钢管作外楞及支撑。（4）整个工程按平面划分流水段，分工序展开交叉施工。（5）构筑物池体混凝土壁板尽量一次施工成型。2.2.3 施工总体安排根据该项目工程建筑总平面布置情况以及建筑和构筑物的特点，为提高施工质量，减少不必要作业环境的变动，加快作业进度，我们决定现场设置四个土建施工队，每个队都含有木工班、钢筋班、混凝土班等，设置一个安装队，各作业队分工尽量按就近、工作内容基本相同原则进行，具体分工情况如下：（1）作业一队主要负责办公生活区、配套设施区施工。（2）作业二队负责生产区进水泵房、沉砂池施工。（3）作业三队负责生产区组合交替式生物反应池施工。（4）作业四队负责消毒池、污泥脱水车间施工。（5）安装队：负责施工所有电气、工艺管道及设备安装和预埋件。以上五支施工队在项目经理部的统一安排、指挥下，按突出重点兼顾次要的原则，在施工中互相配合，使重要环节的施工在人力上得到保证，配备足够的劳动力和施工机具，组织流水交叉作业，多开工作面。土建部分的施工重点为地下混凝土工程，此工程对整个工程时间的制约性大，质量要求高，且预埋管件数量大，预留孔洞较多，我公司将选派富有经验的施工人员充实到土建队伍中，以确保本工程能按期保质完成，向业主提交一个满意的工程。2.2.4 料具准备、后勤服务（1）按照施工需求落实各类建筑用材的资源和配备机械设备。（2）后勤服务要密切配合现场施工，并要同当地公安派出所建立治安直线管理，办理政府有关部门规定的工程施工所需一切相关手续。2.2.5 施工总平面布置2.2.5.1 平面布置原则1、紧凑有序，节约用地，尽可能避开拟建工程用地及地下管线；2、适应各施工区生产需要，利于现场施工作业；3、交通顺畅，尽量减少材料及砼的二次运输，降低生产成本；4、尽量避免对周围环境的干扰和影响；5、预留足够的施工场地、施工用房及临时仓库以满足管道及机电、设备施工队伍的需要。6、尽量运用先进的科学技术，满足信息化管理的要求。7、符合安全生产，文明施工的要求，利于防火防盗。8、服从业主的指挥和调配。2.2.5.2 施工临时设施布置根据施工场地情况及施工总体安排，本工程临时设施主要在建设用地红线范围内用地里布置，如下图所示。我司拟在宿舍南侧建工程项目经理部基地，项目经理部基地分为办公区和职工生活区两大部分。办公区下设各部、室，卫生间及管理人员食堂等，并预留部分办公室作为机电、设备及管线安装施工单位办公室。职工生活区内设职工宿舍、食堂、浴厕等，并预留足够的设施供机电、设备及管线安装施工队使用。另设大型机械及设备存放场。在基地内配备一台220kW发电机组以备急需。在用地范围设钢筋、模板堆放加工厂、周转料堆放场。在基地大门内空地供机电、设备及管线安装施工队需要时使用。各种临时设施的需用量详见下表：功能序号临时设施单位面积备注生产设施1钢筋棚802木工棚803水泥库（简）604搅拌站1205机修间406配电房207砂石料场3008钢筋堆放3009脚手架、模板堆放场20010料库6011安装加工车间、棚150生活设施1办公室602员工宿舍03员工食堂404锅炉房05浴室206厕所157现场值班室1508道路2.2.5.3 施工便道 施工便道将结合场区内永久道路的位置修建施工便道，使所有便道互相连通，以满足场内运输的需要。 新建施工便道结构分两层，路床压实，路基底层铺20cm厚级配碎石，面层铺10cm厚6水泥石屑，两侧做成2排水坡，主干线路宽7m，支线路宽5m。 对原有的施工便道，我公司计划根据道路情况作相应维修并在道路表面加铺10cm厚6水泥石屑。 在施工便道两侧用砖砌筑400500排水明沟，每隔60m设4001000沉砂井，排水沟与施工场地外市政排水管网接通，确保施工场地排水顺畅。2.2.5.4 施工用水、用电管线布置 业主在施工场地附近为承包商提供了一个施工用水接驳点和施工用电接驳点，供水、电量能满足施工及生活的需要。 1、施工用水管道 施工用水管道沿施工便道铺设，每隔50米左右设一出水口。施工、生活用水由接驳点引到搅拌站、项目经理部及其它各个用水点。施工用水管道采用DNl00、DN50镀锌钢管铺设，生活用水管采用DN25镀锌钢管铺设。 消防用水与施工用水合用一条管道，消防栓每隔120m设置一个，配备相应的消防水管。 2、施工用电线路 施工用电沿施工便道架设。施工用电由电源接驳点接至项目经理部、钢筋模板加工场及其它用电点。施工用电接驳点设总配电箱，项目经理部、钢筋模板加工场、各施工区设分配电箱，每台用电机械设备各相应配备一个配电箱。拟在高压配电房侧配备一台220KW发电机组，以备急需。2.2.5.5 主要施工机械设备的布置 本工程除综合楼、提升泵房高度较高外，其他建构筑物高度皆不大。我公司计划在综合办公楼、提升泵房处安装两座井架，并配备相应的卷扬机，负责这个项目的建筑材料的垂直运输；在每个施工区各配备一台汽车吊，负责本区其他单位工程建筑材料的垂直运输。 在每个施工区配备自卸汽车，负责施工场地内务单位工程建筑材料的水平运输。2.2.5.6 工地通讯设备 为使指挥部可以随时了解工地内的情况，及时处理一些突发事件，拟在工地内还配置足够的对讲机及移动电话等通讯工具以便于工地内部的联络。2.2.5.7 施工总平面管理 本工程工期紧，工程量大，施工人员、机械设备、建筑材料多，若管理不到位，容易出现混乱的局面。为保证工程施工的顺利进行，合理地进行施工总平面布置，并切实做好施工总平面管理工作。计划成立一个施工总平面管理小组，组长由副经理担任，各项目管理部派员参加，负责施工总平面管理工作。具体的管理措施如下：1)制订施工总平面管理制度。指定专人定期对各项目部施工场地进行巡查，监督、检查各项目部是否按施工场地布置方案搭建临设，对不按审批方案进行平面布置的，责令改正，杜绝乱搭乱建现象的发生。 2)各道路出入口，修建洗车槽。建立施工车辆清洗制度，所有施工车辆必须经冲洗后才能驶入市政道路。 3)成立安全生产、文明施工领导小组，建立健全安全生产、文明施工管理制度。指定专人不定期地对施工场地进行巡查，发现乱堆乱放材料，不符合安全生产、文明施工规定的现象立即制止，并对相关责任人给予处罚。 4)成立道路维护小组，负责对施工便道及排水沟进行维护，保持道路畅通，排水顺畅。 5)成立施工用水、用电管线维护小组，负责对施工用水、用电管线的维护，及时排除隐患，保证施工用水、用电的供应。 6)成立安全保卫小组，负责施工场区内的安全保卫工作。7)做好施工场地范围内的标识工作，在施工便道交叉口设置交通指示牌；在施工场地入口挂设施工标牌、施工现场导向牌，注明项目指挥部及各项目部的位置；在存在危险的部位挂设安全警示牌。2.3 施工进度计划及工期保证措施污水处理厂工程建设共有15个工程子项，1、粗格栅间，2、提升泵房（231.9m2）,3、细格栅及旋流沉砂池，4、配水井，5、生物处理池（2座），6、消毒渠准备间（244.9m2）,7、贮泥池，8、脱水机房及加药房（387.8m2）,9、配电间（169.6m2），10、机修间（187.5m2），11、综合楼（1454m2），12、宿舍楼（567m2），13、传达室（2间分别为36m2,16m2）,14、大门和侧门，15、围墙道路和绿化等单项（或构筑物）。目前土石方、场地平整和进场道路土路路基基本完工，粗格栅间、提升泵房、细格栅及旋流沉砂池、生物处理池、综合楼正在施工，已完工程造价约占工程总造价的20%。 图1 综合楼 图2 提升泵房图3 细格栅及旋流沉砂池图4 组合式交替生化反应池本厂内道路、传达室、围墙、停车场、绿化、雨水管、亮化等工程将单独进行公开招标，本次招标主要内容为单体构筑物的土建施工及设备安装工作。根据工程实际的要求情况，我们制定了具体的阶段性工作的完成日期如下（假定污水处理厂中标通知书收到日期为2008年10月18日，实际进度起止点根据实际收到中标通知书日期提前或顺延），总工期210天，从2008年10月19日起,截止到2009年5月16日全部工艺设备安装完成。具体完成计划详见横道图。2.3.1 工程建设总进度计划横道图横道图见后页。2.3.2 项目进度控制进度的方法和工期保证措施工程项目进度控制的方法包括工程项目进度的规划、控制和协调。工程项目的规划是指编制、确定项目的总进度目标和分项目进度目标；工程项目进度的控制是指在项目进展的全过程中，以控制循环为指导，进行计划进度与实际进度的比较，发现偏离，及时采取纠偏措施；总进度计划一旦制定并通过审批程序确定后，进度控制的重点就是检查、调整和协调。根据我们以往的项目管理经验结合本工程特点和项目工期要求，我们将采取以下进度控制措施：(1)本工程将按项目法管理施工，实行项目经理负责制，实施项目法施工，对本工程行使计划、组织、指挥、协调、实施、监督六项基本职能。(2)建立施工工期全面质量管理领导小组，针对主要影响工期的工序进行动态管理。(3)由项目经理部总工程师主持编制污水处理厂续建工程建设总进度计划和各施工区施工进度控制计划。(4)审批经各施工队及分包施工单位编制的各施工段或单体项目施工进度计划以及年度、月度进度计划，作为施工队、组执行的指令性计划，以保证总进度计划的实施。(5)完善、修改经项目监理单位审批的施工组织设计、施工技术方案和进度计划，并提出改进意见，使之符合总进度计划的要求。(6)督促各队、组每月25日报下月的进度计划和本月完成工程量报表，审定月进度计划和完成工程量报表作为结算和付款的依据。(7)由现场管理负责人定期组织召开各队、组及相关单位参加工程进度协调例会，听取工程进度汇报和讨论，并布置下阶段的进度计划任务。(8)运用项目进度计划软件，将进度计划中项目信息进行处理和分析，寻找影响进度计划的主要因素。(9)审核各承包商提供的材料、设备及所列的规格与数量、质量是否满足工程进度的要求。(10)在项目进行的全过程中，检查工程实际进度，随时将有关信息输入计算机，进行计划值与实际值的比较，发现偏离及时提出调整意见，经项目监理单位督促各承包商调整进度网络计划，调整资源配置，确保实现进度计划总目标。 (11)督促承包商的施工机具按进场计划及时进场，配备足够的易损件和消耗材料，制订机械操作规程，严格管理，防止因施工设备故障造成的停工。 (12)根据建筑材料进场计划督促承包商按时组织材料进场，避免出现停工待料现象。(13)制订严密的雨季施工措施、防洪技术措施，以减少自然灾害对施工的影响，保证工程按计划完成。(14)选派具有施工经验丰富的，技术雄厚的专业作业层参加该工程的施工任务，在建设及有关单位的密切配合下，对施工进度也有较大的促进作用。(15)加强对各专业队伍的管理培训，教育工作，有良好思想作风的队伍，是提高工程质量、保证工期的关键。2.3.3 物资供应的保证措施 本项目所使用的混凝土及钢筋将通过公开招标择优选择单位供应。项目经理部将在现场搭建钢筋周转仓库供钢筋供应商临时堆放钢筋使用。项目经理部将通过供销合同规定：供应商必须根据各队或分包施工单位的施工进度计划制定材料供应计划，确保按计划时间供应物资，满足各单位施工的需要。项目经理部将及时分析市场的材料供应动态，检查材料供应商在现场的材料储备，若不能满足施工的需要，则督促其组织材料进场，不允许出现因物资供应跟不上而造成停工待料的情况。2.3.4 劳动力保证计划劳动力资源是保证计划完成的基本保证，本项目施工人员表如下：本项目劳动力按各工程项目的需要布置，同时考虑均衡调配，使最高峰劳动力与最低峰劳动力不至于相差太悬殊。在施工过程中按计划进行人员调配工作，如有困难我单位将就近从其他项目调遣队伍进行增援，确保工期目标实现。劳动力需用计划表2.4 施工技术措施2.4.1 土建施工技术污水处理厂续建工程，有建、构筑物15座，主要构筑物有提升泵房1座、细格栅及旋流沉砂池1座、配水井1座、组合交替式生化反应池2座、消毒池1座。主要附属工程有：给排水及消防系统、供配电系统、防雷、工艺管道等工程。主要构筑物施工工艺流程（1）进水泵房测量放线土方开挖C15素混凝土垫层C25、S8钢筋混凝土底板C25、S6钢筋混凝土壁板顶板、梁混凝土闭水实验管道安装回填及基础处理独立混凝土基础框架柱梁钢筋混凝土屋面砖砌体装修竣工验收（2）细格栅沉砂池测量放线机坑开挖池底管道铺设底板混凝土池壁、挑梁集水槽试水附属井附属井试水回填土（3）组合交替式生物反应池测量放线土方开挖C15-素混凝土垫层测量放线土方开挖分单元格施工C25、S8钢筋混凝土底板分单元格施工C25、S8钢筋混凝土壁板试水回填土（4）消毒渠测量放线机坑开挖C10素混凝土垫层C25、S8钢筋混凝土底板池壁、挑梁试水附属井附属井试水回填土（5）污泥脱水机房测量放线混凝土垫层钢筋混凝土独立柱基础钢筋混凝土框架钢筋混凝土屋面砖砌体门窗安装各构筑物（水池）施工工艺流程：本工程土方数量大，水池结构复杂，施工难度大，重点是对水池应采取防裂、防渗、防漏施工技术措施，为确保本工程按质、按量、按期完成，我公司制定了有针对性的、可行的施工方案和技术措施，污水处理厂主要分项施工方法如下：2.4.1.1 施工测量1、测量准备(1)办理与建设单位的交桩交点手续，现场交接引测点位，填写“施工测量控制点交桩记录表” ,并复核正在建设的各建、构筑物坐标。 (2)成立测量小组：以测量工程师为组长，配备足够的测量人员。 (3)仪器配置：使用通过计量所检验合格并有合格证，在有效期内使用的测量仪器。依据现场情况配置以下测量仪器序号名称型号数 量备注1全站仪2.4.1.1.1 Leica-TCl5001台2电子经纬仪DJ型1台3精密水准仪DS：型1台4水准仪DS3型1台550m钢卷尺L=50m4把630m钢卷尺L=30m2把75m钢卷尺L=5m20把8铟瓦水准尺TI二对9木质水准尺WD二对2、建立坐标控制网及高程控制网 (1)、如建设单位提供的控制点离拟施工的建筑物较远或不透视，不能直接放样的，需建立施工测量控制网。施工控制网的测量，先制订测量方案，报监理工程师批准，测量必须遵循先整体后局部的工作程序进行。 (2)、施工测量控制网点应布置于建筑物四角坐标点附近，而且易保护和便于施工测量的位置。道路工程按各路线转折选定中线转角，测钉中桩，定出中线，平面布置导线作业。控制点按测量规范要求埋设，施工测量控制网点的测设必须与上级控制网点联测，进行严密的测量平差。 (3)、用IV等水准测量准确地将基准点标高引测到施工场地附近便于监控的相应位置上，形成高程控制网。高程的引测必须进行往返一个测回，其闭合误差值小于IV等的5值(n为引测站数)或20(L为水准路线总长，单位为公里)。 (4)、坐标控制网点、高程控制网点及建筑物的主轴线控制点等标志需设置牢固、稳定，不下沉、不变位，并用混凝土加固保护，重点的标志加设护栏围护。 3、单体工程施工测量 (1)、单体工程放线时，根据平面图及大样图采用全站仪侧设构筑物轴线，连接相应的轴线，定出开挖边线位置。按照施工图纸分出各条轴线位置及墙、柱、梁位置，每跨轴线误差小于或等于1cm。 (2)、上部结构施工时，用经纬仪将控制轴线直接投测至施工楼层，然后利用正交法放出各条轴线。用尺丈量检查设计尺寸，符合设计要求后，用墨斗弹出轴线。 (3)、把建筑物的相对标高引测到水准基座上，在施工0.000m以上结构时，在建筑首层外墙柱上确定+1.000m标高点，作为向上标高控制的引测点。 (4)、在建筑物首层外墙上确定+1.000m标高点，由IV水准点精确引测此点，以能满足在标高传递到施工楼层后进行闭合校核；布设的位置根据建筑平面均匀布设，用钢卷尺在结构外墙上竖直引测，直至施工层，划出正整数的水平线，各层精确测定第二起始标高向上直接读取，高度超过钢尺长度时，在读层精确测定第二起始标高点，作为再向上引测的依据，将水准仪安置到施工层，校测由下面传递上来的各水平线，误差要在3mm以内，在各层操平时，后视两条水平线以作校核。 (5)、楼面标高控制方法。当一层楼板模板钢筋完成后，测量人员用水准仪把标高引测至楼面上，在一根柱的钢筋及墙钢筋上测设一个比楼板面设计标高500mm的水平标高，用红油漆做上标记，以控制楼面标高。(6)、深基坑标高引测方法：地面水准点通过一根钢尺，上下各一台水准仪同时进行观测，见下图。(7)、场地整平挖土方时，用水准仪测量各区段标高，引测到水平桩和轴线桩上，并画出标高标记。测量要随施工进度，随时测量放线，并指导施工。 (8)、边坡坡面用水准仪控制施工，用全部仪控制轴线。在同一坡轴线从坡顶到坡脚每3米设立一个标志杆，按设计坡度在每个标志杆上用红油漆标出设计标高(为了便于观测，一般高出设计标高50cm)。 (9)、根据厂区道路坐标位置测放路中线和边线、起点、终点、转折点等重要控制点，中桩每20m间距设一个，在桩位处用钢筋打入实地，在钢筋上用红漆标出各桩点桩号及高程。 4、沉降观测 (1)、沉降点布置 施工前会同建设单位、设计院及监理单位、根据设计规范要求进行布置，按区域布置。 (2)、沉降观测点制作、现场保护 、采用直径为20mm的圆钢(不锈钢)一端弯成900角打磨成半球形状。另一端焊接在柱上。 、沉降观测点采用红油漆进行编号，并将编号标明在沉降点上。 、沉降观测点采用砌砖体保护。、水准基点与沉降点设置见图所示： (3)、沉降观测方法 观测基点：依据甲方提供的水准基点，另外引测两个工作基点和若干联系点。 测量方法：沉降观测采用几何水准测量方法进行，根据建筑物最终沉降观测中误差精度要求，确定采用二级水准观测、环形闭合的方法，使用S1精密水准仪、因瓦水准尺，按等水准施测，采用环形闭合水准路线，闭合精度为小于仇3mm(n为测站数)。每次观测结束后，将观测高程列入沉降观测表中，及时计算相邻两次观测之间沉降量及累计沉降量，并将资料提交甲方。5、测量精度控制 (1)、平面控制网的控制线：主轴线测距精度不低于1/10000，测角精度不低于1。 (2)、建筑物竖向垂直度：层间垂直不大于5mm，全高垂直度不大于H10000且不大于20mm。 (3)、高程控制网闭合差为小于5mm(n为测站数)或mm(L为测量长度，单位为公里)。2.4.1.2 土方工程与排水 污水处理厂续建工程，有建、构筑物15座及附属工程，基坑(槽)挖深按设计要求，在开挖前地表面要清理平整，进行测量放线，做好单体工程周围排水沟，并复核构筑物的定位控制桩和标准水平桩。开挖方式以机械开挖为主和人工辅助进行开挖。2.4.1.3 基坑(槽)开挖 (1)、基坑(槽)开挖 水池为基坑开挖，基础梁及墙基础为地槽开挖，挖深按设计要求。 基坑(槽)采用大开挖形式，开挖边坡暂定1：0.51：1，为确保边坡的稳定，在基坑坡脚采用砂包压坡加固措施。 在开挖前，根据有关地下管线资料，采用探槽法，进一步核实查明管线类型、规格埋深，经有关部门同意后确定迁移或采取其他措施，以防损坏管线。 在开挖前首先是测量放线，测出基坑(槽)中心线，在基坑(槽)中线及边线钉木桩并编号，桩间距1015m，并标明各桩号处挖土深度，基坑(槽)开挖采用机械开挖和人工开挖相结合的办法进行。在机械开挖过程中严禁碰撞砼管桩，为了方便于回填土，开挖中的优质土集中堆放基坑附近。配备PC200型挖掘机，斗容量1m3。泥土由自卸汽车外运，到指定地点堆放。 当挖到距坑(槽)底50cm以内时，测量放线人员应配合抄出距坑(槽) 底50cm水平线，在坑(槽)壁边钉上水平标高木橛，每隔23m钉一个水平木撅，随时以木橛校核基底标高，最后拉通线检查基底标高，据此修整槽底，进行铲平。以防错挖或超挖。基底高程允许偏差20mm。 基坑(槽)挖至基底标高时，应会同建设单位、设计单位和监理检查基底土质是否符合设计要求，地基容许承载力应符合设计要求，如不符合要求的松软土应做出地基处理记录或签证，符合要求后，参加单位应验收，并做好隐蔽工程记录。 (2)、土方外运 本工程外运弃土按市环境保护要求，为保持清洁防止车辆漏、掉泥土，车斗斗门必须严密，防止漏土。装土时必须低于车箱高度，禁止水土混装，车箱顶部用蓬布覆盖，车辆运土前须经高压水冲洗车身及车辆，使车外观干净，不污染路面，外运弃土到指定地点堆放。2.4.1.4 施工排水 由于基坑暴露时间长，如逢雨季施工，为避免地下水渗入基坑和地表水、雨水流入基坑对工程工期、安全造成影响，所以必须注意基坑及地表面四周排水。 1、地面截水 在开挖基坑时，利用挖土之土沿
