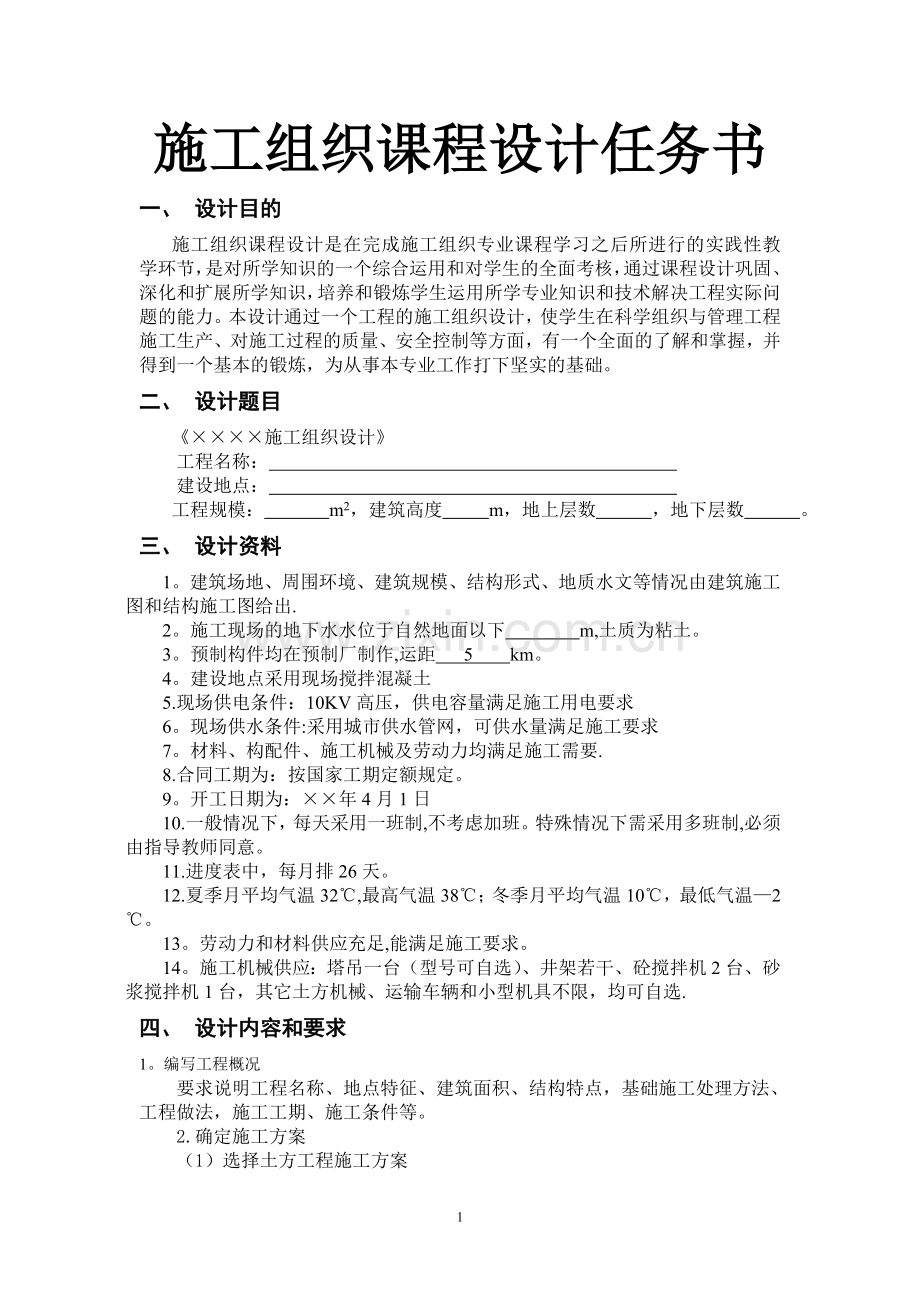

施工组织课程设计任务书及指导书.doc

施工组织课程设计任务书一、 设计目的施工组织课程设计是在完成施工组织专业课程学习之后所进行的实践性教学环节，是对所学知识的一个综合运用和对学生的全面考核，通过课程设计巩固、深化和扩展所学知识，培养和锻炼学生运用所学专业知识和技术解决工程实际问题的能力。本设计通过一个工程的施工组织设计，使学生在科学组织与管理工程施工生产、对施工过程的质量、安全控制等方面，有一个全面的了解和掌握，并得到一个基本的锻炼，为从事本专业工作打下坚实的基础。二、 设计题目施工组织设计工程名称： 建设地点： 工程规模： m2，建筑高度 m，地上层数 ，地下层数 。三、 设计资料1。建筑场地、周围环境、建筑规模、结构形式、地质水文等情况由建筑施工图和结构施工图给出.2。施工现场的地下水水位于自然地面以下 m,土质为粘土。3。预制构件均在预制厂制作,运距 5 km。4。建设地点采用现场搅拌混凝土5.现场供电条件：10KV高压，供电容量满足施工用电要求6。现场供水条件:采用城市供水管网，可供水量满足施工要求7。材料、构配件、施工机械及劳动力均满足施工需要.8.合同工期为：按国家工期定额规定。9。开工日期为：年4月1日10.一般情况下，每天采用一班制,不考虑加班。特殊情况下需采用多班制,必须由指导教师同意。11.进度表中，每月排26天。12.夏季月平均气温32,最高气温38；冬季月平均气温10，最低气温2。13。劳动力和材料供应充足,能满足施工要求。14。施工机械供应：塔吊一台（型号可自选）、井架若干、砼搅拌机2台、砂浆搅拌机1台，其它土方机械、运输车辆和小型机具不限，均可自选.四、 设计内容和要求1。编写工程概况 要求说明工程名称、地点特征、建筑面积、结构特点，基础施工处理方法、工程做法，施工工期、施工条件等。 2.确定施工方案 （1）选择土方工程施工方案 选择降水方案，并进行有关计算，画出降水方案布置图. 选择土方开挖机械类型、型号和数量，标出土方开挖方向，画出土方开口图。 (2）选择基础工程和主体工程施工方案 选择基础工程施工工艺和施工方法;确定主体工程施工顺序、施工方法和保证质量措施;对砖混结构应选择其砌筑方法、组砌形式、留搓形式及要求，确定钢筋工程、混凝土工程和模板工程的施工顺序和施工方法。 （3）选择装饰工程施工方案选择好装饰工程施工顺序、施工方法等。在确定以上主要工程的施工方案时，对可以采用两种或两种以上可行施工方案的，要求作出不同施工方案的技术经济比较，通过比较计算选择技术上可行、经济上合理的最优方案。3。计算主要分部分项工程的工程量工程量按施工图计算,并按施工作业的展开顺序,从基础开始分层分段进行计算，要求计算的主要工程量包括基坑开挖和回填工程量、基础工程量、标准层工程量(包括钢筋、模板、混凝土、砌体）、内装饰、外装饰等。4。编写主要分项工程的分部分项工程量汇总表要求将计算的主要分部分项工程量按流水施工分段分层进行统计。5.编制施工进度计划要求按全国统一建筑安装工程工期定额确定工程的施工工期，并按工程量计算所得结果,通过劳动定额、基础定额和预算定额，再加上施工实践经验,确定各项施工过程的作业时间，在确定的工期和开竣工日期条件下，编制单位工程施工进度网络计划和单位工程水平横道进度计划，并按照网络技术方法计算网络各工作的时间和时差，确定关键线路。必要时（如工期不符合要求或劳动力资源不均衡系数较大时）对计划进行优化。在横道图中，作出劳动力资源需要量统计图.6.拟定技术组织措施 主要拟定编写在施工中如何保证质量的技术措施、保证安全的技术措施、降低成本的技术措施等，所采取的技术措施应结合所拟定的施工方案编写,并满足国家现行施工及验收规范和技术标准的要求。 7.设计布置施工平面图 施工平面图布置的合理与否，对施工生产能否顺利进行会产生直接的影响，施工平面图要求表现当前施工工程、拟建工程、已有建筑物和构筑物,施工围墙和周围环境,垂直运输机械、搅拌机械、材料和构件堆场、钢筋和木工加工棚、办公及休息用房、食堂、厕所、现场施工的临时供水供电线路、施工临时道路等。其中材料和构件堆场、临时房屋等的面积，应根据定额标准和经验确定。要求平面图布置合理，便于施工，满足安全、消防、劳动保护、规划和环保等要求。8。计算单位工程施工组织设计技术经济指标单位工程施工组织设计技术经济指标主要包括施工场地占地面积、施工工期、劳动量、劳动力均衡系数、采用合理施工方案和先进技术的成本节约指标等.五、 设计成果1.施工组织设计书1份(标准装订文件，封面见附件1)；2。工程量计算书1份（手写稿,作为附录和施工组织设计书装订在一起）；3。按GB505002003规范编制的主要工程的工程量汇总表1份（和施工组织设计书装订在一起）; 4。施工进度计划横道图1张（2或2#加长,折叠，不装订）； 5.施工平面图布置图1张(2，折叠，不装订）。 施工组织设计书要求文字表达清楚，章节安排合理,排版规范；图纸要求按国家制图标准绘制，图面整洁，比例合适，尺寸正确，并附有必要的图注和说明.六、 参考资料1土木工程施工 刘宗仁 主编 高等教育出版社2建筑施工 赵志缙等 同济大学出版社 2.建筑施工手册 中国建筑工业出版社 3.建筑施工工程师手册 江正荣 中国建筑工业出版社 4。四川省建筑工程预算定额 5。全国统一建筑工程基础定额土建上、下册 6。全国建筑安装工程统一劳动定额 7.全国统一建筑安装工程工期定额 8。 各种设计和施工标准图集9. 现行施工及验收规范10建设工程工程量清单计价规范GB505002003施工组织课程设计指导书一、施工组织设计的内容和编制1 编制施工组织设计的基本原则(1)严格执行基本建设程序和施工程序 要严格遵守合同签订的或上级下达的施工期限，按照基建程序和施工程序的要求，保质保量完成施工任务。 （2）科学安排施工顺序 按照公路工程施工的客观规律安排施工程序，可将整个项目划分为几个阶段，例如施工准备、基础工程、主体结构工程、路面工程、附属结构物工程等.在各个施工阶段之间合理搭接、衔接紧凑，在保证质量的基础上,尽可能缩短工期，加快建设速度. （3)采用先进的施工技术和设备 在条件允许的情况下,尽可能采用先进的施工技术，不断提高施工机械化、预制装配化程度，减轻劳动强度，提高劳动生产率。(4)应用科学的计划方法制定最合理的施工组织方案 根据工程特点和工期要求，因地制宜地采用快速施工，尽可能采用流水作业施工方法，组织连续、均衡且有节奏的施工，保证人力、物力充分发挥作用。对于复杂的工程，应用网络计划技术找出最佳的施工组织方案. (5)落实季节性施工的措施，确保全年连续施工 恰当地安排冬、雨季施工项目，增加全年连续施工日数，应把那些确有必要而又不因冬、雨季施工而带来技术复杂和造价提高的工程列入冬、雨季施工，全面平衡人工、材料的需用量，提高施工的均衡性。 （6）确保工程质量和施工安全 贯彻施工技术规范、操作规程,提出确保工程质量的技术措施和施工安全措施，尤其是采用国内外先进的施工新技术和本单位较生疏的新工艺时更应注意。 （7）节约基建费用，降低工程成本 合理布置施工平面图，节约施工用地；充分利用已有设施,尽量减少临时性设施费用；尽量利用当地资源,减少物资运输量；尽量避免材料二次搬运，正确选择运输工具，以节约能源，降低运输成本,提高经济效益.2 施工方案的选择（1)施工方法的确定1、基坑降水工程：要求有计算依据，方案图及附有说明.2、土方工程:土方开挖及回填的施工程序和施工方法的确定,要求附有计算依据及方案图。3、 基础工程：砼的搅拌、运输、浇筑、养护的施工顺序及施工方法.4、 结构吊装：根据提供的吊装机械、选择施工方案，包括构件划分，接头形式，吊车轨道或开行路线、吊装程序。吊装机械的参数选择，构件的生产方式。要求有方案说明，参数计算，吊装方案及构件布置图.5、 砌筑工程：砌筑方法、施工顺序及质量保证措施6、 装饰工程：7、 防水工程：施工程序及其它工种工程的施工方法及水平垂直运输可用文字说明,必要的应在施工平面图中给以表示.（2）、施工顺序的安排 施工顺序是多种多样的，但它也有一定的规律可循，我们要紧紧抓住决定施工顺序的基本因素,仔细分析各种不同施工顺序的前提条件和实施效果,作出最佳地施工顺序安排. 安排施工顺序的原则是： a 、必须符合工艺的要求 B、必须使施工顺序与施工方法、施工机具相协调 C、必须考虑施工质量的要求 在安排施工顺序时，要以确保施工质量作为前提条件，影响工程质量时，要重新安排或者采取必要的技术措施。 D、必须考虑水文、地质、气候的影响 安排施工顺序时，必须充分考虑洪水、雨季、冬季、季风、不良地质地段等因素的影响。 E、必须考虑影响全局的关键工程的合理施工顺序 F、必须遵从合理组织施工过程的基本原则 即符合施工过程的连续性、协调性、均衡性、经济性原则。 G必须考虑安全生产的要求H应能使工期最短 3 施工进度计划根据拟定的施工方案绘制施工进度计划，必要时通过网络图进行施工方案优化。4资源供应计划 包括材料、构件、劳动力，施工机具需用计划按需用及施工进度编制（见附表）二、 施工平面图合理布置以下内容：1、场内道路,水、电管线（不必计算管线直径）。2、主要材料、构件堆放（存放）位置及面积(其中砂、石、水泥、红砖应通过计算）。3、临时工程及作业场（棚）布置，包括：1）砼及砂浆搅拌站；2）模板堆放场;3）模板操作场（棚)；4)钢筋操作场（棚）；5）门窗堆放场（棚）；6)水暖配件堆放及操作场（棚）；7）石灰堆放场；8）配电间；9）防水材料场地；10）小型材料库、工具库；11)工长及工人班组休息室（根据人员而定）.临时设施最小面积参考附表。4、机械布置:1)结构吊装机械依施工方案定；2）井架及其卷扬机位置。三、时间安排(参考)序 号 工 作 内 容周 次1布置设计任务，熟悉和审核施工图纸第一周2按施工顺序划分分部工程和分项工程确定主要工种工程的施工方案并作经济比较第二周3计算工程量第二、三周4调整和确定施工顺序，计算资源需要量第三周5安排施工进度计划，绘制网络图并计算参数第四周6绘制横道图,对进度进行资源和工期优化第四周7绘制施工平面布置图第五周8编写并整理施工组织设计文稿,装订第五周附件： 1。凡钢筋砼结构构件已有配筋图者,必须按施工图图示尺寸逐根计算钢筋用量。无配筋图者，可参照下表所给构件含钢量估算：预制构件（kg/m3）现浇构件（kg/m3）构件名称含钢量构件名称含钢量Z162。8J64。1L，GL，TL167。3Z146。3平板81。5GZ123。5空心板53.3JL118.9槽形板84。1L156.4屋面板110.8QL99。6楼梯段74.3有梁板123。0踏步79.3无梁板104.9YKB42。6平板72。0楼梯12kg/m2雨蓬6。5kg/m22。临时设施、作业棚面积参考表名称单位面积定额办公室m2/人3。5工人宿舍m2/人2.8食堂m2/人0。5门卫室m2/人8木工棚m2/人2钢筋加工棚m2/人3砼搅拌站m2/台2025仓库（综合)m2/人0.60.8水泥库m2/吨0。7生石灰库吨/m21。7砂子m3/m22石子m3/m22预制构件m3/m20.30.8红砖千匹/m20.70.8 3.主要工种工作面参考数据：种类工序名称工作面(m2/人)平面形地面抹灰3040地面油漆2022地面水磨石1218板支模板2025板扎钢筋3035板浇砼1012立面形墙模板1218墙抹灰2026柱抹灰913刷浆100120油漆4050安门窗79仰面形梁抹灰1112天棚抹灰1820天棚刷浆80100天棚钉板1012种类工序名称工作面（m/人)带形挖基槽34砌砖基础22。5砌砖墙68支梁模板78扎梁钢筋810浇梁砼1.52.5种类工序名称工作面（m2/人）坑形挖基坑22.5砌砖柱0.20。4支柱模板0.150。2扎柱钢筋0。60。7浇柱砼0。150.25 4.施工进度表：序号分部分项工程名称工程量时间定额劳动量(工日)需用机械每天工作班数每班工人数工作天数施工进度单位数量名称台班数 4 月 5月24241基础工程2345主体工程678910111213屋面防水14151617装饰工程181820212223其它工程24水电工程主要技术经济指标： 劳动力动态曲线1.总劳动量： 2。总工期：3。高峰期天人数: 4.平均天人数:分部分项工程单位工程量说 明基础工程挖 土m3 其中人工挖土 垫 层m3 基 础m3其中钢筋T；模板m2 回 填m2构件予制地 梁m3其中钢筋T；模板m2柱m3其中钢筋T;模板m2框架梁m3其中钢筋T；模板m2联系梁 m3其中钢筋T；模板 m2 板m3其中钢筋T;吊装工程 柱T/件最重件框架梁T/件最重件 联系梁T/件最重件T 地 梁T/件最重件T板T/件最重件T砌砖工程m3现浇砼及钢筋砼地面垫层m3楼面m3其中:钢筋T;模板 m2；柱m3其中：钢筋T；模板 m2；墙m3其中：钢筋T；模板 m2;屋顶圈梁板带m3其中：钢筋T；模板 m2屋面工程m2隔气层、保温层、找平层、防水层等梁m3其中:钢筋T；模板 m2；抹灰工程水泥砂浆m2底层地面、墙裙水磨石m2白灰天棚m2白灰墙面m2外墙抹灰m2门窗工程m2 刷油工程m2 水 暖项 照明、动力电项工程量一览表材料及构件需用计划序号品种规格需用量供用计划单位数量月月月月月月1水泥325、425T2钢筋、级T3钢材 A3T4木材m35石子1.5、2.5、5.0cm m36砂子中、粗m37红砖75#千块8沥青30甲T9卷材350g卷10油漆清油、铅油kg11玻璃3mmm212石灰3013钢筋砼构件槽型板块14门窗m2/樘15铁件T劳动力需用计划序号工种挖土垫层基础回填预制吊装现浇砌砖屋面隔墙抹灰门窗油漆水暖电气月月月上中下上中下上中下1力工2木工3钢筋工4砼工5起重工6瓦工7抹灰工8架工9防水工10电焊工11油工12水暖工13电工12
