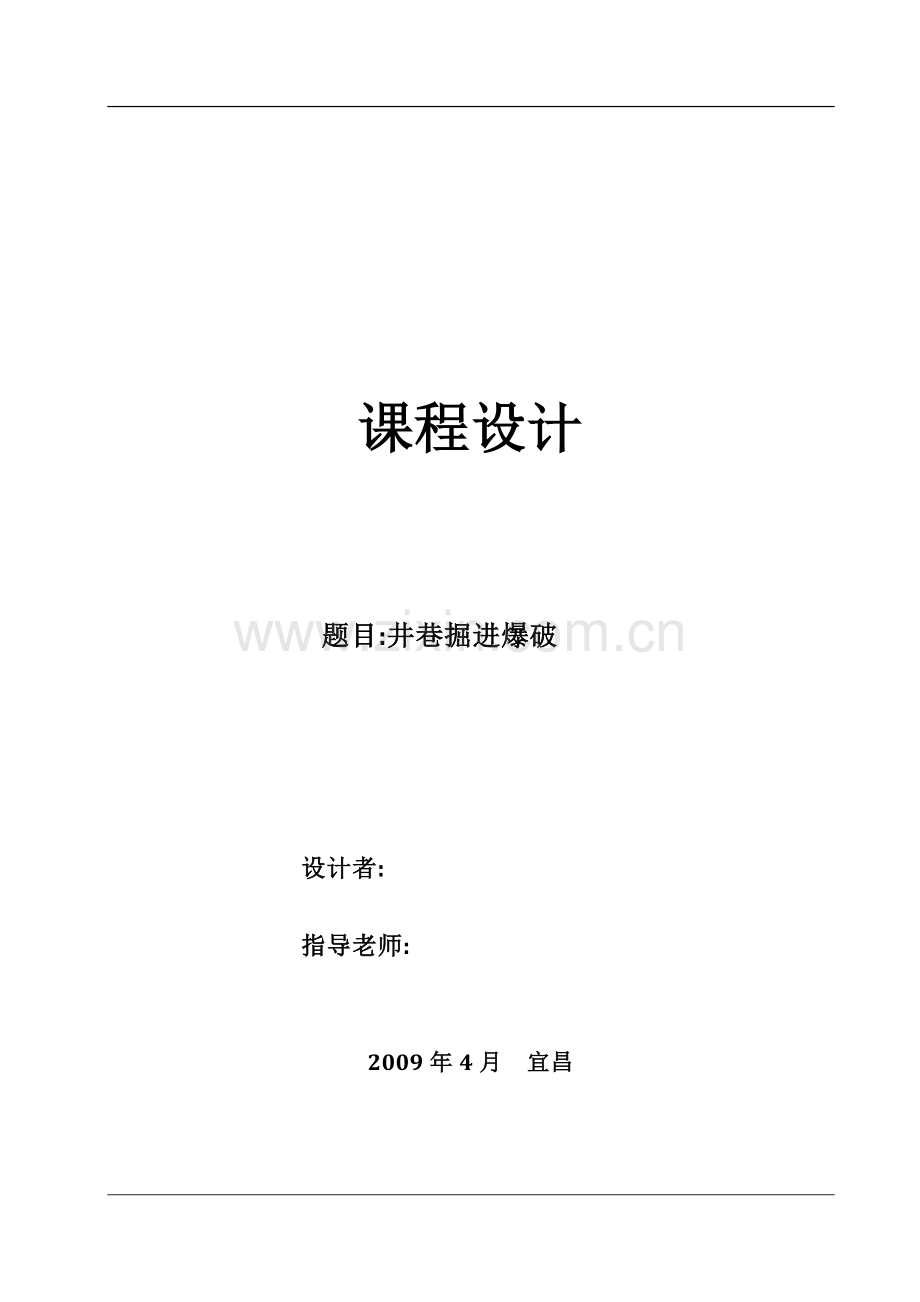

井巷掘进爆破课程设计.doc

课程设计

题目:井巷掘进爆破

设计者:

指导老师:

2009年4月 宜昌

目 录
第一章. 工程地质条件： 1
第二章. 爆破方案的选择： 1
2.1 方案的选择： 1
2.2 爆破器材的选择 1
第三章. 爆破设计参数的选择与计算： 1
3.1 孔径的选择： 1
3.2 孔深的选择： 1
3.3 炮孔数目以及炸药的单耗： 1
3.3.1 不耦合系数： 1
3.3.2 炸药的选择： 2
3.3.3 光面爆破抵抗线的确定 2
3.3.4 孔距 2
3.3.5 炮眼的数目： 2
3.3.6 装药量的确定 3
3.3.7 确定每次循环所使用的总药量 3
3.3.8 确定辅助眼的药量及炸药卷数： 3
第四章. 炮孔的布置以及参数的设置 4

第一章. 工程地质条件：
某露天矿山，位于国内**省内。经勘查，井巷位于石灰岩地层，节理和裂隙较发育，岩石的抗压强度为100—120Mpa。
第二章. 爆破方案的选择：
2.1 方案的选择：
爆破方案有标准爆破、抛掷爆破、松动爆破、光面爆破、预裂爆破等，根据现场的实际情况，此次方案采用光面爆破技术进行爆破。
2.2 爆破器材的选择
钻孔采用10台YT—28型凿岩机和3台20m³空压机，人工钻孔，钻孔直径为42mm，一字形合金钢钻头。周边眼采用ø 25mm小直径药卷，其余炮眼采用ø 32mm×200mm2号岩石硝铵炸药。引爆雷管为8号工业纸壳火雷管，爆破网络采用塑料导爆管连接孔内微差非电毫秒雷管起爆，掏槽眼采用跳段雷管以利用扩大掏槽效果。
第三章. 爆破设计参数的选择与计算：
3.1 孔径的选择：
根据以往的工程经验以及该区地质的具体条件，炮孔孔径选择为42mm。
3.2 孔深的选择：
炮眼深度L=3.2m，掏槽孔比其他孔深0.3~0.5m。掏槽孔孔深L=3.6m。
3.3 炮孔数目以及炸药的单耗：
3.3.1 不耦合系数：
根据以往施工经验，周边眼装药不偶合系数在1.5～2.0范围光爆效果较好。据此周边眼选用Φ25mm药卷（长165mm，80g／卷）。其它部位炮眼选用Φ35mm药卷（长200mm，重150g／卷）。
3.3.2 炸药的选择：
炸药采用2#岩石硝铵炸药，掏槽眼以及辅助眼的单位炸药消耗量取q=1.8kg/m3。
3.3.3 光面爆破抵抗线的确定
Wmin=（10-20）d=（10-20）*42，取值Wmin=15*42=630mm。
3.3.4 孔距
A、周边眼：
周边眼眼距0.50m~1.0m，周边眼距巷道轮廓线取0.1m~0.2m。
a=（0.6-0.8）Wmin=（0.6-0.8）*630，系数取值0.8得，a=0.8*630=504mm。取值505mm。
岩石的坚固系数：f=10~12，取值f=12。
B、辅助眼：
辅助眼眼距0.4m~0.8m，取值辅助眼眼距a=0.6m。
C、底眼：
底眼眼距0.4~0.7m，取值0.6mm。
D：掏槽眼：采用螺旋形掏槽，掏槽眼方式如附图所示。
3.3.5 炮眼的数目：
N=3.3（fs2）1/3=3.3（12*8.482）1/3=31.4171个，取值34个。
S：巷道掘进断面，m2；取值S=8.48m2 。
确定孔眼数目如下：
掏槽眼数目为8个；
周边眼数目为15个；
底眼数目为4个；
辅助眼数目为7个。
3.3.6 装药量的确定
A：周边眼装药量确定：
Q=qahWmin=0.25*0.6*3.2*0.63=0.3024kg
周边眼的单位炸药消耗量：q=0.15~0.25kg/m3，取值q=0.25kg/ m3。
需要炸药的卷数为：
n=0.3024/0.08=3.78卷，取4卷，4卷药卷的长度为4*0.2=0.8m。药量为4*0.08=0.6kg。
炮孔的封堵长度为最小抵抗线：l=0.63m，所以周边眼采用不连续装药。
B：掏槽眼的炸药消耗量：
Q=qahW=1.8*0.5*3.6*0.63=2.0412kg。
需要炸药卷数n=2.0412/0.15=13.608卷，取值14卷，14卷药卷长度为14*0.2=2.8m。药量为14*0.15=2.1kg。
堵塞长度l为最小抵抗线的长度l=0.63mm
C：底眼的炸药消耗量
0.7倍眼深/=0.7*3.2/0.2=2.24/0.2=11.2（卷），取值为12卷。炸药量为12*0.15=1.8kg.
3.3.7 确定每次循环所使用的总药量
每次循环所需的药量为：Q=qv=qslη=1.8*8.48*3.2*0.8=39kg。则：
a 、掏槽眼每次循环使用的药量：Q循=8*2.1=16.8kg。
b 、周边眼每次循环使用的药量：Q循=15*0.6=9kg。
c 、底眼每次循环使用的药量：Q循=1.8*4=7.2kg。
d 、辅助眼每次循环使用的药量：Q循=41.5-16.8-9-7.2=8.5kg，每眼药量为8.5/7=1.2kg
3.3.8 确定辅助眼的药量及炸药卷数：
经过计算总的炸药量以及掏槽眼、周边眼的炸药量等条件，确定辅助眼每眼的炸药
量8.5/7=1.214（kg/眼），需要炸药卷数为1.214/0.15=8卷，药卷长度为8*0.2=1.6米，堵塞长度为0.63m。
第四章. 炮孔的布置以及参数的设置
根据以上爆破参数的选择，掏槽眼、辅助眼、周边眼的个项确定的数据，爆破炮孔布置图如下图所示。

周边眼的装药结构如下图所示：

起爆网路布置图如下：

炮眼名称
炮眼编号
炮眼深度（m）
炮眼间距（mm）
抵抗线
（mm）
炮眼数量
（个）
单眼装药量
（kg）
起爆顺序
备注
掏槽眼
1-7
3.6

8
2.1
1-7

辅助眼
8
3.2

7
1.2
8

周边眼
9
3.2
505
630
15
0.6
9

底眼
10
3.2
567
630
4
1.8
10

开挖断面
8.48m2

预计循环进尺
3.2m*0.8=2.56m，

爆破方量
8.48*800=6784m3，

炸药单耗
q=1.8kg/m3， q（周边眼）=0.25kg/m3；

钻眼参数及主要技术经济指标
