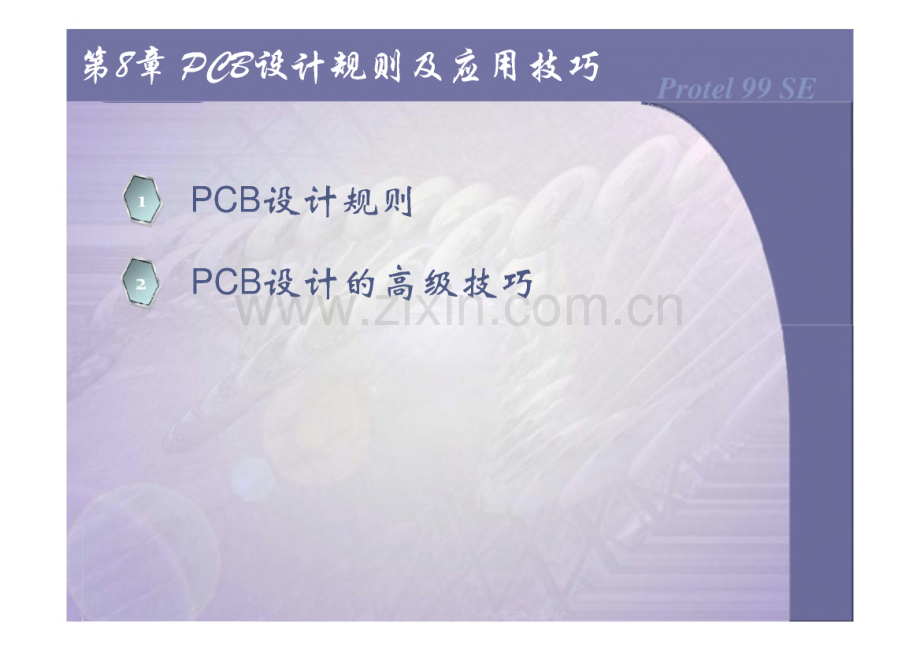

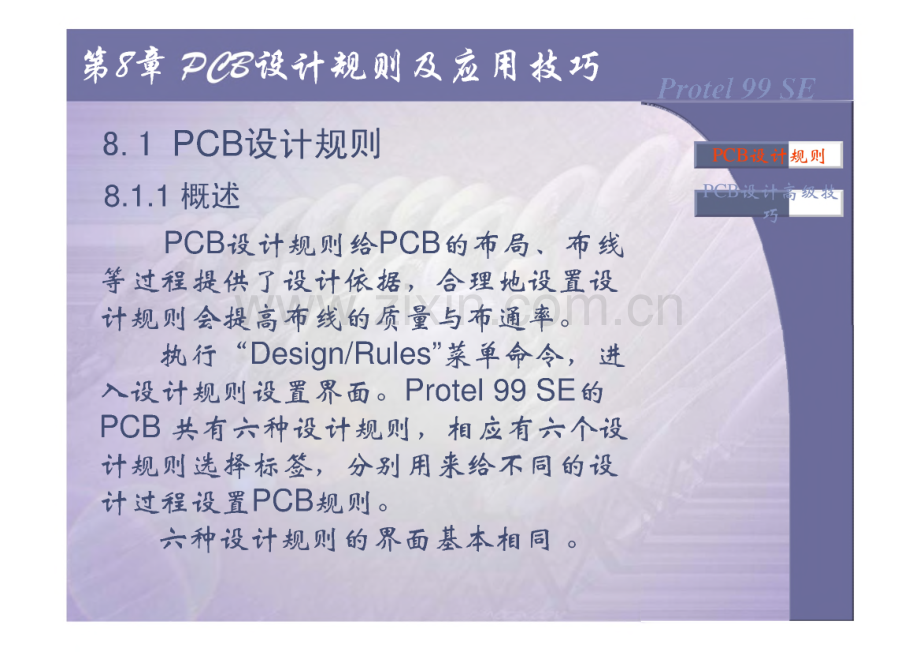

第章乃笫微奸规则及应用技巧PCB设讨规则PCB设讨的高级技巧第章微奸规则及应用技巧Protel 99 SE8.1 PCB设计规则8.1.1 概述PCB设计规则给PCB的布局、布线 等过程提供了设计依据，合理地设置设 计规则会提高布线的质量与布通率。执行“Design/Rules”菜单命令，进 人设计规则设置界面。Protel 99 SE的 PCB共有六种设计规则，相应有六个设 计规则选择标签，分别用来给不同的设 计过程设置PCB规则。六种设计规则的界面基本相同。Design Rules设计规则选择标签Routing|anifacturng|Highspeed|Placement|Signal Inlegrly|Olher|Rule ClassessClearance Constraint当前选中规则解释earance ConstraintRouting Routing RnuMpers pr$lihL?l X|每种设计规则的具体分类minimum cl汩rance slewed between当前选中规则riu iuuK*uuwri uunuairKSMD To Corner Constraint SMD To Flane Consiaint ZJamSzffn-ihve objeds on a copper layer.Use rhe Cleardnce Cunsrrainr口 祖芈m【Wng clearances ere mdintcined.当前规则图示当前规则文字解释第章乃笫微奸规则及应用技巧点击不同的设计规则选择标签，进入 相应的设讨规则设置界面。族每种设计规则下，又分了多类具体 的详细规则，双击选定的具体设计规则或 单击“Add”按钮，进入详细规则的设置 界面。规则第章微奸规则及应用技巧max-min n.n KuieEdit Rule Edit Comment设计规则设置界面规则名称规则Rule scope:Apply this rule to all objects(A)where:A belongs to the set of objects filtered by:Rule Name|Width_1Ru|eAttributes-Filter kind规则属性值规则应用范围this scope.Preferred Width|Wmil规则最小值规则默认值O K J Cancel Help第章微奸规则及应用技巧Protel 99 SE8.1.2 PCB设计规则1.布线规则(Routing)布 线规则 给PCB自动布线器提供了 布线时的参考依据，PCB自动布线器根 据这些参数进行布线。共有十类自动布线规则。点击布线规则选择标签，进入布线规 则设置界面。默认的当前选中规则为宴全 间距规则。规则第章微奸规则及应用技巧Protel 99 SE布线设计规则界面Design Rd|R anuf acturing|Highl当前选中将要设置的规则Rule ClassesClearance ConstraintRouting CornersRouting LayersRouting PriorityRouting TopologyRouting Via StyleSMD Neck-Down ConstraintISMD To Corner ConstraintI SMD To Plane ConstraintEnabled Name0|Clearance_2Defines the minimum clearance allowed between any two primitive objects on a copper layer.Use the Clearance Constraint to ensure that routing clearances are maintained.共有十类布线设计规则Scope2Board给当前选中的规则添加新规则Rule FolloweoBy二二 Select Affected ObjectsAdd.Run DR匚|雪 Menu|ConnectivityDifferent NetsDelete Properties.I规则axHelp第章乃笫微计规则及应用技巧 _itel 99 SErk _安间距切54(Clearance Constraint)规则I1 p y匚 VCJ 八 vz i v41 v41 i XX 1 1 vJ LI 1 L _ _森队4K.殳定同一工作层面上肉种（凡J个）图元之间的最小距离，可以对整个也路 板设置个安全间距，也可以分别对不 同的图元间设置不同的安全间距。一般PCB板的安全间跖可设为8mil10mil,较 疏 的PCB/可以设置12mil以上o0南4mil以下的安勺 同胞对生产来说是难以实现的。单击“Add”按钮或双击该选项，进入安 间距设置界面。1全第章微奸规则及应用技巧安全间距规则设置界面Clearance RuleEdit Rule Edit Comment规则名称规则Rule scope：Apply this V A belongs toer kind图元A的选取范围hole BoardAll design objects are included in thisB belongs to the set of objects filtered by：AllFilter kind mhole Boarded in thisRule Narr|Clearance_2rRule AttribAll design objects图元B的选取范围图元A、B间的最小间距num Clearance p Omil应用规则的网络|DifferentOKCancelHelp巧第章*四微行规则及应用技巧根据PCB的设计要求，可以对不同的 图元，设定不同的宴全间距值。如可以设置顶层导线和元件之间的安 全间距为50mil,之后再通过添加规则设 置底层所有图元的安全间距为20mil第章微奸规则及应用技巧拐角模式规则 6Routing Corners；用于设置布线时导线的拐角形状和 拐角尺寸O有3种拐角模式，通过“Style”下拉 菜单选择：“90 Degrees”（90 角）、“45 Degrees”（45 角）和“Rounded”（圆角）O 单击“Add”按钮或双击该项进入，设置界面 第章R/微奸规则及应用技巧Protel 99 SERouting Corners RuleEdit Rule Edit Comment拐角模式规则设置界面Rule scope:Apply this rule to all objects(A)where:A belongs to the set of objects filtered by:Rule Name RoutingCornersRule AttributesAllFilter kindAll design objects are inclStyle 145 Degrees，拐角模式规则的范围选取拐角角度Setback 11to|l00rnil圆角或45。角的角度缩进值范围O KCancelHelpr VxD v J规则第章微奸规则及应用技巧Protel 99 SE 布线工作层规则（Routing Layers）设置布线的工作层面及走线方向。只能对已定义的信号层设置规则（界面 中用黑色表示）O通常相邻两层的走线方向要互相垂直,避 免由于走线平行而产生分布电衮效应。多层板的电源层不在这里设置,而是在层 堆找管理器（Layer Stack ManagerJ中进行。单击“Add”按钮或双击该项进入 设置界面第章微奸规则及应用技巧Protel 99 SERouting Layers RuleEdit Rule Edit Comment布线工作层规则设置界面axRule scope:Apply this rule to all objects(A)where:A belongs to the set of objects filtered by:Rule Name RoutingLayer$_1rRule Attributes-AllFilter kindAll design objects are included in this sc|Whole BoardayerMidLayerlMidLayer2MidLayer3已定义的布线层MidLayer 4MidLayer5MidLayerGidLayer7MidLayerS未定义的布线层MidLayerSOKCancel第章微奸规则及应用技巧布线优先级规则 Routing Priority；布线优先级指对各个网络布线的先后 顺序。优先级高的网络先布线，优先级低 的网络后布线。Protel 99 SE提供了 0100共101个优先 W级选择，教字。代表最低优先级，100代表 最高优先级。界面直观，不单独展示。对有特殊要求的信号可以设置较嵩的优先级。一般将高速信号时钟线设置为最高的优先级。第章微奸规则及应用技巧Protel 99 SE 布线柘扑结构规则（Routing Topology；设置布线时网络采用的拓扑结构，即 布线时网络上各个管脚之间（PintoPin）的连接顺序关系。单击“AdcL:按钮或双击该项进入设置界面。规则第章微奸规则及应用技巧Routing Topology RuleEdit Rule|Edit Comment|Rule scope:Apply this rule to all objects(A)where:A belongs to the set of objects filtered by:AllFilter kindAll design objects are included in this scope.布线拓扑结构规则设置界面Rule Attributes|Whole BoardCancelRule Name|RoutingTopology_3|ShortestHelp选取拓扑结构第章微奸规则及应用技巧Protel 99 SE共有7种拓扑结构：C1J最短连线(Shortest)：生成一组 最短的连接，将网络上的各引脚连接起来。也是系统默认的拓扑结构。(2)水平连线(Horizontal):生成一组 连接将网络上的各引脚连接起来，并且在 水平方向连线最短。(3)垂直连线(Vertical)：生成一组连 接将网络上的各引脚连接起来，并且在垂 直方向连线最短。规则第章微奸规则及应用技巧Protel 99 SEC4J 单菊花链形(Daisy-Simple)：生成 连接关系时将源点和终点之间的网络上的 各引脚连接起来，且使连线最短。该拓扑 结构需要指出源皮Source和终点Terminator。单菊花链形拓扑结构第章微奸规则及应用技巧Protel 99 SE(5J中间向外的菊花链形CDaisy-Mid-DrivenJ:生成连接关系时，以连接的源 点Source为中心，向两边的终点 Terminator连接网络上的各引脚，把中间节 点数量均匀分配给两边的终点，且连线最 短。源点终点终点中间向外的菊花链形柘扑结构第章微奸规则及应用技巧Protel 99 SE 平衡菊花链形(Daisy-Balanced):生成连接关系时，将中间节点Load教 平均分组，组的数目和终点数百一样多，每组的中间节点和一个终点连接，组间串 联左一起，且连线最短，所有的组最终都 连接左同一个源点上，多个源点接在一起。规则终点平藉菊花链形拓扑结构第章微奸规则及应用技巧Protel 99 SE(7)放射星形CStarburstJ:生成连接 关系时，试着轮流以网络中每个节点作为 源点连接其他各节点，以连线最短的一组 作为布线的连接关系。这时中间节点和终 点性质相同。起点放射星形拓扑结构第章微奸规则及应用技巧Protel 99 SE达终端的导线长度不一定相同,导玫每个终端 接收到的信号不一定同步,但在控制是线上的 谐次干扰方面效果祗好。放射星形布线则可以解决信号的同步问题。另外在PCB设计过程中,处理多点共地问题时 往往也要采用放射星形拓扑结构。第章*四微行规则及应用技巧Protel 99 SE过扎类型规则（Routing Via Style；设置过扎外径和内径的最小值、最 大值及首选依。其中首选值最重要，该 值要在最大值，最小值之间。规则一般信号过孔的内外校通常分别为16mil 和30mL 电源和地的过孔内外彳空稍大些,通 常分别为28mil和50mil。过孔的内径最小不能 小于8mil。规则过孔类型规则设置界面_巧I第章/微奸规则及应用技巧 SMD的焊盘底座宽度与布线宽度比值 现贝CSMD Neck-Down ConstraintJ设置表面贴装器件CSMDJ的焊盘 底座宽度与布线宽度的最大比值F艮制。以百分比形式设置布线宽度与焊盘底座 宽度的最大比值。规则第章微奸规则及应用技巧SMD焊盘底座宽度与布线宽度比值规则SMD Neck-Down ruleEdit Rule Edit CommentRule scope:Apply this rule to all objects(A)where:A belongs to the set of objects filtered by:Rule Name jSMDNeckDownRule AttributesAllFilter kind|Whole BoardNeck-Down|5。之All design objects are included in this scope.级技百分比形式的最大比值限制OK Cancel Help第章微奸规则及应用技巧Protel 99 SE SMD器件焊盘与导线拐角处最小问 距规则 CSMD To Corner ConstraintJ设置表面贴装器件的焊盘与引出导 线的拐角处允许的最小间距。规则第章微奸规则及应用技巧SMD焊盘与导线拐角处最小间距规则巧规则1第章/微奸规则及应用技巧 SMD器件到电源层的连线距离CSMDTo Plane Constraint；设置表面贴装元件连接到电源层时，表面贴装器件的焊盘到连接也源层的过 扎之间的最短距离F艮制。这个距离过小 易造成表面贴装器件的虚焊。设置界面和前面SMD器件焊盘与 导线拐角处最小间距规则界面基本相同O 不再展 o规则第章微奸规则及应用技巧布线宽度规则 CWidth ConstraintJ设置布线时导线的最大宽度和最小宽 HHiP 度允许值。最小值和最大值用于在线曲第 规则检查CDRCJ过程。而首选值用于 手工布线和自动布线过程。.一般电源线的线宽取20mil50miL地线取20mil80mL而整个板（优先级最低）的线宽 H一般取8mil13mL 最小可以是4mil6mil。H设置界面和前面的界面基本相同。不用 展 、布线设计规则“Routing”中，布线工 作层面“Routing Layers”是必须设置的，安全间距Clearance Constraint”和布线 宽度“Width Constraint”必须至少有项是设置的。规则第章微奸规则及应用技巧Protel 99 SE2、制造设计规则(Manufacturing)规则设置与电路板制作有关的规则，共 有11类制麦设计规则。界面构成与布线设计规则相同，各 类规则的编辑和应用范围的设置方法也 与布线设计规则类似。点击“Manufacturing”选择标签，进入制造设计规则设置界面。默认的当 需选中规则为锐角F艮制规则。第章微奸规则及应用技巧Protel 99 SEDesign RulesRule Classes制造设计规则界面Routing ManufHigh Spi当前选中将要设置的规则Acute Angle ConstraintHole Size ConstraintLayer PairsMinimum Annular Ring Paste Mask Expansion Polygon Connect Style Power Plane Clearance Power Plane Connect Style Solder Mask ExpansionEnabled NametramtSpecifies the minimum angle permitted at a track corner.Acute angles can be a problem when manufacturing,resulting in over-etching of the copper at the corner.规则共有十一类制造设计规则Minimum给当前选中的规则添加新规则No Rules Of i ms lype uermea二二 Select Affected ObjectsAdd.les.Run DRC.囱 Menu第章微奸规则及应用技巧Protel 99 SE锐角 F艮制规则 f Acute Angle Constraint；设定导线间夹角的最小值，如果导线 间夹角过小，可能导致拐角尖端过度蚀刻 的现象发生。所以导线尽可能拐大于 90的角，不采用直角和锐角。双击“Acute Angle Constraint”选项 或单击“Add”按钮，进入锐角限制规则 设置界面。规则第章/微奸规则及应用技巧Acute angle Constraint规则Edit Rule|Edit Comment|Rule scope:Apply this rule to all objects(A)where:A belongs to the set of objects filtered by:rRule AttributesMinimum AngleFilter kind|Whole BoardAll design objects are included in this scope.Rule Name AcuteAngle最小角度Cancel第章*四微行规则及应用技巧Protel 99 SE扎径尺寸F艮制规则CHole Size Constraint；规则设置孔卷尺寸的范围O用绝对值来表示，也可以用百分比来表示。过扎的形状只有圆形一种。双击“Hole Size Constraint”选项 或单击“Add”按钮，进入扎径尺寸规 则设置界面。第章A四微行规则及应用技巧孔径尺寸限制规则设置界面规则Edit Rule|Edit Comment|Rule scope:Apply this rule to all objects(A)where:A belongs to the set of objects filtered by:Rule Name HoleSize_1Filter kind|Whole Board 可All design objects areRule Attributes孔径尺寸最小值绝对值或百分比选择孔径尺寸最大值Cancel第章微奸规则及应用技巧Protel 99 SE过扎的扎径不能太大，最大尺寸不能 超过PCB厚的三分之一，一般要比实际元 器件扎的扎径小。孔径过小会带来成本的增加,而且由 于工艺F艮制扎径也不能无F艮制的小。建议采用设讨规则中给出的标称扎径 和最小扎彳至作为过扎的选定值（内彳至28mil,外径50mil）o日需最小到8mil。规则第章微奸规则及应用技巧Protel 99 SE 层面对匹配规则fLayer Pairs；设置是否启动“检测钻扎层面对与 工作层面对匹配情况”的功能。工作层面对由也路板上的过扎和焊 盘决定，钻扎层面对左层堆找管理器中 设置，用来设定哪些层之间允许过扎。左多层板设计过程中，常会放置一些通 扎、盲扎和半盲扎，不同的扎接通不同 的层，要求过扎和钻扎层面对相匹配。设置界面非常直观，不单独展示。第章乃笫微计规则及应用技巧 _itel 99 SEk _ 小环在F艮制颊贝f IVI n in u m规则1Annular RinaJ 设定焊盘和过扎的外径与钻扎内径差 的最小宽度O过小的最小环彳至会造成钻扎 时铜膜的脱落。直插式元件的烽盘直径一般为扎径的2倍,该值还与PCB的厚度有关。对双面板来说最小为 60mL 一般取内外径比为3:5。双击“Minimum Annular Ring”选项 或单击“Add”按钮，进入最小环检F艮 制规则设置界面。1第章R/微奸规则及应用技巧Protel 99 SEMinimum Annular RingEdit Rule Edit Comment最小环径限制规则设置界面Rule scope:Apply this rule to all objects(A)where:Rule Name MinimumAnnularRingO KCancel规则Help巧第章微奸规则及应用技巧 锡膏屋延伸F艮制规则CPaste Mask ExpansionJ设定表面贴装元件的焊盘与钢模板（锡青屋）焊盘扎之间的距离。在电路板的制作过程中，是先利用钢模将锡青涂在电路板上，然后将塞面贴装元件直接 粘贴在电路板装面上的,钢模焊盘要嚓小于表 面贴装元件的烽盘,使得两者之间存在差异。设置界面非常直观,不单独畏示。第章微奸规则及应用技巧Protel 99 SE 敷铜与焊盘连接类型规则(Polygon Connect Style；设定敷铜与焊盘的连接方式。有3种 连接方式：(1)辐射状连接 CRelief connect；：一般有利于元件散热，但成本高。(2)直接连接 fdirect connect；:成 本低，左小功率电路板中使用。(3)不连接 fno connect；。双击该项进入设置界面。第章A四微行规则及应用技巧Polygon Connect StyleEdit Rule Edit Comment敷铜与焊盘连接类型规则设置界面NIX巧规则Rule scope:Apply this rule to all objects(A)where:A belongs to the set of objects filtered by:Rule Name PolygonConnect_2Rule AttributesAll|Relief ConnectFilter kind|Whole BoardAll design objects are included in this scope.Conductor Width|lO milConductors-234选择连接类型O KHelp|9 0 AngleCancel第章/微奸规则及应用技巧 电源、接地层宴全间距限制规则CPower Plane Clearance；设置电源、接地层宴全间距F艮制规则。也源、接地层是整块敷铜，如果有焊盘 和过扎穿过该层但并不与其连接，则左穿过 电源、接地层时应该曾出相应的一块不敷铜 区，使它们之间留有一定的间距，以免发生 短路。该规则就用于设定焊盘以及过扎在穿 过电源、接地层时与包源、接地层铜膜间的 最小间距。双击该项进入设置界面。界面直观，不 再展 规则第章微奸规则及应用技巧Protel 99 SE 电源、接地层连接方式规则fPower Plane Connect Style；设定焊盘或过扎连接到也源、接地 层时采用的连接方式。与焊盘和敷铜的 连接方式类仞，有3种连接方式，辐射状 连接、直接连接和不连接。选择辐射状连接，还需要设置焊盘 和铜膜的连线宽度、连线数百、扩展距 离及焊盘和铜膜间隙的宽度。辐射状连 接方式可避免敷铜的热量传到元件引脚 上。第章微奸规则及应用技巧电源、接地层连接方式规则设置界面TvTTTTSVl规则Power-Plane Connect Style Rule3XEdit Rule Edit CommentRule scope:Apply this rule to all objects(A)where:A belongs to the set of objects filtered by:Rule Name|PlaneConnect_2Rule AttributesAllRelief ConnectFilter kind|Whole BoardAll design objects are included in this scope.Conductor Width 11 0milConductors-26420mil选择连接类型ExpansionCancel|lO milAir-Gap第章微奸规则及应用技巧阻焊层伸展量规则CSolder MaskExpansion；设置阻焊层中焊盘的伸展量。阻焊层 用来给PCB涂防焊漆，防止焊锡向外延伸。阻焊层是负性的，除焊盘和过扎外，整面 都是铺满铜的。阻焊层上曾出的焊盘一般来说要比实 际焊盘略大一些，两者之间存在间隙，本 规则用来设定这个间隙。默认值为4mil。双击该项进入设置界面。界面直观，不再屐于O第章微奸规则及应用技巧Protel 99 SE 测试点样式规则CTestpoint Style；设置测试点的焊盘和过扎的物理参教。测试点尽可能设置为正方形,并均匀地布 在PCB的背面,且径至攵为35mil。测试点间隔 尽可能为100mi%规则双击该项进入设置界面。第章A四微行规则及应用技巧Testpoint Style RuleEdit Rule Edit Comment测试点样式规则设置界面Rule scope:Apply this rule to all objects(A)where:A belongs to the set of objects filtered by:AllFilter kind|Whole BoardAll design objects are included in this scope.Rule Name|TestpoinRule AttributesHole Size工JX测试点孔径大小Preferred size is used for automatic generation of testpoints规则巧元件下是否允许有测试点厂 Allow testpoint undefcomponentStyleSizePreferred测试点大小允许放测试点的层面Allowed Side Top7 Bottom“Thru-Hole Top 7 Thru-Hole BottomGrid Sizegrid size 11 mil测试点间隔大小O KCancelHelp第章微奸规则及应用技巧Protel 99 SE 测试点用法规则CTestpoint Usage；设置哪些网络需要测试点。设置完测试点后，放自动布线过程中 会自动地在电路板上的电完网络添加测试 点O双击该项进入设置界面，界面直观，不再展 o规则第章/微奸规则及应用技巧3、高频电路设计规则(Highspeed)高频电路进行布线时，要考虑电路 内部相互干扰的问题。该界面就是与高 频也路设计有关的各种规则。共有6类规 则。点击“High Speed”选择标签，进入 高频电路设计规则设置界面。默认的当 前选中规则为菊花状布线分支长度F艮制 规则。规则第章*四微行规则及应用技巧Design Rules高频电路设计规则设置界面Routing|Manufacturing High Speed|Placement Signal Integrity|Other|Rule ClassesDaisy Chain Stub Length3凶巧规则Daisy Chain Stub LeqpthLength Constraint Matched Net Lengths Maximum Via Count Consti Parallel Segment ConstrailSpecifies the maximum permissible stub length for a net with a daisy chain topology.Enable NameaincopeVias Under SMD Con当前选中将要设置的规则Limit共有六类布线设计规则一：Select Affected ObNo Rules Of This Type DefinedClose给当前选中的规则添加新规则第章微奸规则及应用技巧Protel 99 SE 菊花状布线分支长度F艮制规则CDaisyChain Stub Length；设定采用菊花链拓扑结构的网络在布 线时其分支的最大长度，分支过长会对高 频电路产生不葭影响。双击该项进入设置界面。规则第章微奸规则及应用技巧rotel 99 SE菊花状布线分支长度限制规则设置界面规则Daisy Chain Stub-Length RuleEdit Rule|Edit Comment|Rule scope：Apply this rule to all objects(A)where：A belongs to the set of objects filtered by：Filter kind 也hole BoardAll design objects are included in thisRule N a rr|Stub LengthRule AttributesKximum Stub Lenoth分支长度的最大值Cancel Help第章微奸规则及应用技巧Protel 99 SE网络长度F艮制规则CLength Constraint；设定PCB中网络长度的范围。高频电 路中过长的走线会引起信号干扰。如果一个范围内有多个F艮制规则，则 以长度范围最小的规则为基准。双击该项进入设置界面。界面直观,不再 展 o规则第章微奸规则及应用技巧Protel 99 SE 网络长度匹配规则（Matched Net Lengths；设定网络长度匹配规则。大致相同的 网络长度可以减少各个网络之间的相互耦 合，降低互相干扰的程度。对长度短于范围内最长网络的那些网 络般是在网络中加入折线以增长过短的 网络长度。共有3种折叠线方式：90度折 线、45度折线和波浪线。双击该选项或单击“AdcL.”按钮，进 入设置界面。规则第章R/微奸规则及应用技巧Matched Lengths RuleEdit Rule|Edit CommeRule scope:网络长度匹配规则设置界面规则应用范围Apply this rule to all objectsA belongs to the setAH Nets I And.|is filtered by:Rule Name|MatchedLengthsRule AttributesT olerance|l000mil 7Filter kindNet Class|AII Nets对大于误差范围 的网络处理方式Edit Classes ICorrection parameters:,Style 19 0 DegreesAmplitude|200milJUMGapO KCancelBA 442工JU 3fc y j_巧I规则rj豕谀允许的最大误差Help第章*四微行规则及应用技巧Protel 99 SE最大过扎数日F艮制规则（Maximum Via Count Constraint；设定电路板中允许过扎数司的最大 值。左高频也路板中过扎数目过多会对 电路产生不鼠影响，尽量不使用过扎。双击该选项或单击“Add.按钮,进入设置界面。界面直观，不再展示。第章乃笫微奸规则及应用技巧Protel 99 SE 平行导线段间距F艮制规则（Parallel Segment Constraint；设定允许平行走线的导线间的最小问 距、最大长度和规则的使用范围。不允许 同类规则范围重叠。高速电路中尽可能避免近距离的平行 走线，不能避免时也要平行走线尽可能短。规则第章微奸规则及应用技巧Parallel Segment Rule规则平行导线段间距限制规则设置界面Edit Rule Edit CommentRule scope：Apply this rule to all ob A belongs to the set of i选定范围ARule Narr ParallelSegrrRule AttributesAllFilter kindkVjhole BoardAll design objects are included in thisB belongs to the set of选定范围BAllFilter kindhole BoardAll design objects are included in thisEi生计 巧范围A、B间的间距a oarallel aaooarallel limit is 10000mil-Layer CheckiSa平行导线长度应用规则的工作层Cancel I Help第章微奸规则及应用技巧Protel 99 SE SMD焊盘下过扎限制fVias Under SMD ConstraintJ设置自动布线时是否允许在SMD焊 盘下放置过扎。发生多个不同的适用范围争用时，重叠范围将不允许左SMD焊盘下放置过 扎。双击该选项或单击“Add”按钮，进入设置界面。界面直观，不再段示。第章微奸规则及应用技巧Protel 99 SE4、元件布局规则设置规则设置与元件自动布局相关的一些设计 规则。共有5类设计规则。点击“Placement”选择标签，进入 元件布局规则设置界面。默认的当前选 中规则为元件间距F艮制规则。第章微奸规则及应用技巧Protel 99 SE 元件间距F艮制规则（ComponentClearance Constraint；设定元件之间的最小间距和间距的计 算方法。双击该选项或单击“AdcL按钮，进 入元件间距F艮制规则设置界面。规则第章微奸规则及应用技巧rotel 99 SE元件间距限制规则设置界面Component Clearance?|XI规则Edit Rule Edit CommentRule scope:Apply this rule to all object pai选定范围ARule Name|ComponentclearanceA belongs to the set of obAllFilter kind|Whole BoardRule AttributesAll design objects are included in this scope.B belongs to theAll选定范围BFilter kindI Whole BoardAll design objects are included in this scope.&叩|lO mil巧范围A、B间的间距Check Mode|Qujck CheckQuick CheckQuick Check Check、q.Full Ch bounding re rectangle that enclo the component primitiv3间距的计算方式CancelHelp第章微奸规则及应用技巧Protel 99 SEPCB上不同元件相邻的焊盘之间的 最小间距不应低于50mil。当采用自动插 件和焊接元件时，间距可取50mil lOOmilo手工插件和焊接元件时，间距 可大些，取100mil150mil。规则第章微奸规则及应用技巧元件放置方向规则CComponentOrientations RuleJ设定元件放置的方向。一般PCB上的 元件要求沿水平和垂直两个方向放置，方 便插件。但对-些有特殊要求的元器件，如大多数设备的按键排列则按结构要求放 置。双击该选项或单击“Add”按钮，进 H人设置界面。界面直观，不再展示。第章微奸规则及应用技巧Protel 99 SE 网络忽略规则CNet To IgnoreJ设置在自动布局时应忽略的网络，用Cluster Placer自动布局时忽略电源和 接地网络可以使布局速度和质量有所提 苟O双击该选项或单击“Add”按钮,进入设置界面。界面直观，不再展示。第章微奸规则
