电线电缆及其阻燃级别设计.doc

一、适用原则
本设计指引适用于新建、改建和扩建的民用建筑中1KV及以下供配电线路、控制线路的电线电缆设计。
二、电线电缆的分类
1、电线电缆根据其本身具有的燃烧特性，分为普通电线电缆、阻燃电线电缆、耐火电线电缆及矿物绝缘电缆。
2、阻燃电线电缆可分为A、B、C、D四种阻燃级别。施工图设计时，须标明阻燃电线电缆代号(未标注阻燃级别的默认为C级)，具体标示如下：
名 称
代 号
阻燃A级
ZA
阻燃B级
ZB
阻燃C级
ZC（或Z）
阻燃D级
ZD
耐火
N
无卤低烟
WD
3、常用阻燃电线电缆种类
种类
型 号
名 称
阻燃级别

阻燃
电线
Z-BV
聚氯乙烯绝缘阻燃电线
B、C、D
Z-BYJ
交联聚乙烯绝缘阻燃电线
B、C、D
Z-BVV
聚氯乙烯绝缘和护套阻燃电线
A、B、C、D
Z-BVR
聚氯乙烯绝缘阻燃软电线
C、D
阻燃
电缆
Z-YJV
交联聚乙烯绝缘、聚氯乙烯护套阻燃电缆
A、B、C、D
Z-VV
聚氯乙烯绝缘和护套阻燃电缆
A、B、C、D
阻燃控制电缆
Z-KYJV
交联聚乙烯绝缘、聚氯乙烯护套阻燃控制电缆
A、B、C、D
Z-KYJVP
交联聚乙烯绝缘、聚氯乙烯护套阻燃屏蔽控制电缆
A、B、C、D
Z-KVV
聚氯乙烯绝缘和护套阻燃控制电缆
B、C、D
Z-KVVP
聚氯乙烯绝缘和护套阻燃屏蔽控制电缆
B、C、D
无卤低烟阻燃电线电缆
WDZ-YJY
交联聚乙烯绝缘、聚烯烃护套无卤低烟阻燃电缆
A、B、C、D
WDZ-BYJ
交联聚乙烯绝缘无卤低烟阻燃电线
B、C、D

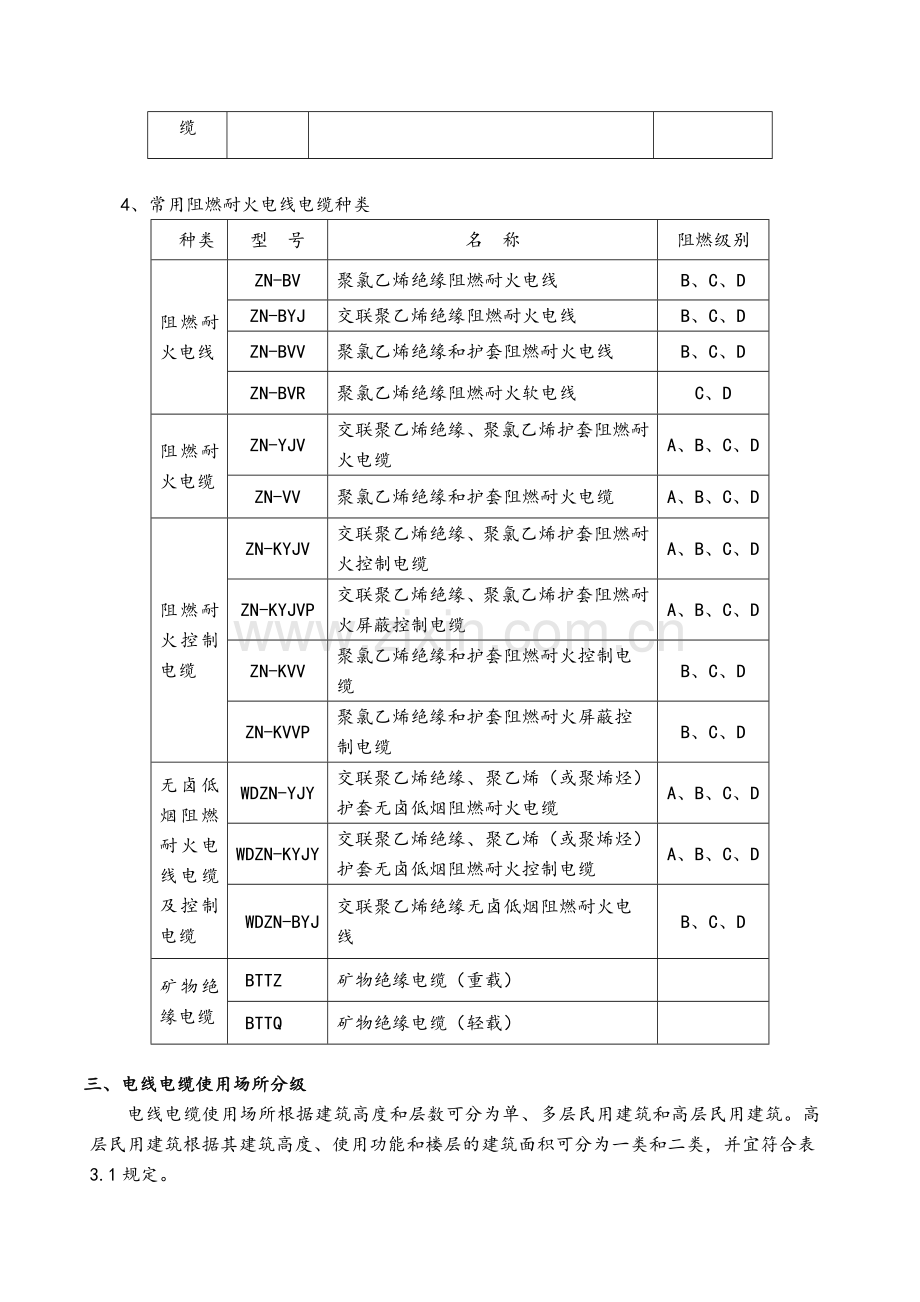

4、常用阻燃耐火电线电缆种类
种类
型 号
名 称
阻燃级别
阻燃耐火电线
ZN-BV
聚氯乙烯绝缘阻燃耐火电线
B、C、D
ZN-BYJ
交联聚乙烯绝缘阻燃耐火电线
B、C、D
ZN-BVV
聚氯乙烯绝缘和护套阻燃耐火电线
B、C、D
ZN-BVR
聚氯乙烯绝缘阻燃耐火软电线
C、D
阻燃耐火电缆
ZN-YJV
交联聚乙烯绝缘、聚氯乙烯护套阻燃耐火电缆
A、B、C、D
ZN-VV
聚氯乙烯绝缘和护套阻燃耐火电缆
A、B、C、D
阻燃耐火控制电缆
ZN-KYJV
交联聚乙烯绝缘、聚氯乙烯护套阻燃耐火控制电缆
A、B、C、D
ZN-KYJVP
交联聚乙烯绝缘、聚氯乙烯护套阻燃耐火屏蔽控制电缆
A、B、C、D
ZN-KVV
聚氯乙烯绝缘和护套阻燃耐火控制电缆
B、C、D
ZN-KVVP
聚氯乙烯绝缘和护套阻燃耐火屏蔽控制电缆
B、C、D
无卤低烟阻燃耐火电线电缆及控制电缆
WDZN-YJY
交联聚乙烯绝缘、聚乙烯（或聚烯烃）护套无卤低烟阻燃耐火电缆
A、B、C、D
WDZN-KYJY
交联聚乙烯绝缘、聚乙烯（或聚烯烃）护套无卤低烟阻燃耐火控制电缆
A、B、C、D
WDZN-BYJ
交联聚乙烯绝缘无卤低烟阻燃耐火电线
B、C、D
矿物绝缘电缆
BTTZ
矿物绝缘电缆（重载）

BTTQ
矿物绝缘电缆（轻载）

三、电线电缆使用场所分级
电线电缆使用场所根据建筑高度和层数可分为单、多层民用建筑和高层民用建筑。高层民用建筑根据其建筑高度、使用功能和楼层的建筑面积可分为一类和二类，并宜符合表3.1规定。
表3.1 民用建筑的分类
名称
高层民用建筑
单、多层民用建筑
一类
二类
住宅建筑
建筑高度大于54m的住宅建筑（包括设置商业服务网点的住宅建筑）
建筑高度大于27m，但不大于54m的住宅建筑（包括设置商业服务网点的住宅建筑）
建筑高度不大于27m的住宅建筑（包括设置商业服务网点的住宅建筑）
公共建筑
1、 建筑高度大于50m的公共建筑
2、 任一楼层建筑面积大于1000m2的商店、展览、电信、邮政、财贸金融建筑和其他多种功能组合的建筑
3、 医疗建筑、重要公共建筑
4、 省级及以上的广播电视和防灾指挥调度建筑、网局级和省级电力调度建筑
5、 藏书超过100万册的图书馆、书库
除一类高层公共建筑外的其他高层公共建筑
1、 建筑高度大于24m的单层公共建筑
2、 建筑高度不大于24m的其他公共建筑
注：1、 表中未列入的建筑，其类别应根据本表类比确定。
2、 宿舍、公寓等非住宅类居住建筑的防火要求，应符合本规范有关公共建筑的规定。
3、 裙房的防火要求应符合本规范有关高层民用建筑的规定。
四、电线电缆及其阻燃级别的选用
1、一般规定
(1） 直埋敷设和穿管暗敷的电缆可采用普通YJV（有防护需要的采用YJV22）电缆。
(2） 用于普通设备线路的电线在穿管敷设时，可采用BV普通电线。
(3） 当电线电缆成束敷设时，应采用阻燃电线电缆ZBV、ZYJV。
(4） 在外部火势作用下，需保持线路完整性、维持通电的场所，其线路应采用耐火电线
电缆NBV、NYJV。
(5） 电线电缆选用时，应按使用场所和敷设条件选择阻燃级别，但同一建筑物内选用的阻燃和阻燃耐火电线电缆，其阻燃级别宜相同。
2、普通设备线路的选用
(1）电缆的阻燃级别应根据同一电缆通道内电缆的非金属含量确定（具体计算可参照《民用建筑电线电缆防火设计规程》 DGJ08-93-2002中附录C），并应不低于下表4.2.1的规定。
表4.2.1电缆的阻燃级别选择
适用场所
阻燃级别
一类高层（超过100m的公共建筑）
A级
一类高层（其它公共建筑及高度超过100米的住宅）
B级
一类高层（高度不超100米的住宅）、二类高层及单、多层民用建筑
C级

(2）阻燃电缆敷设在有防火封堵的通道时，阻燃级别可按表4.2.2选择。
表4.2.2电缆的阻燃级别选择
阻燃级别
电缆的非金属含量
A级
7L/m~14L/m以上
B级
3.5L/m~7L/m（含7L/m）
C级
1.5L/m~3.5L/m（含3.5L/m）

（3）当采用阻燃电线时，其阻燃级别应不低于表4.2.3的规定。
表4.2.3 电线的阻燃级别选择
适用场所
电线截面
阻燃级别
一类高层（超过100m的公共建筑）
50mm2及以上
B级
35mm2及以下
C级
一类高层（其它公共建筑及高度超过100米的住宅）
50mm2及以上
C级
35mm2及以下
D级
一类高层（高度不超100米的住宅）、二类高层及单、多层民用建筑
所有截面
D级

3、 低烟无卤型电缆的选用
对一类高层建筑以及重要的公共场所等防火要求高的建筑物，应采用阻燃低烟无卤交联聚乙烯绝缘电力电缆、电线或无烟无卤电力电缆、电线。
（1）高层住宅建筑中明敷的线缆应选用低烟、低毒的阻燃类线缆。
（2）19层及以上的一类高层住宅建筑，公共疏散通道的应急照明应采用低烟无卤阻燃的线缆。

4、消防设备线路的选用
(1） 消防线路的导线选择及其敷设，应满足火灾时连续供电或传输信号的需要。所有消防线路，应为铜芯导线或电缆。
（2）火灾自动报警系统的传输线路和50V以下供电的控制线路，应采用电压等级不低于交流300V/500V的铜芯绝缘导线或铜芯电缆。采用交流220V/380V的供电和控制线路，应采用电压等级不低于交流450V/750V的铜芯绝缘导线或铜芯电缆。
（3）火灾自动报警系统传输线路的线芯截面选择，除应满足自动报警装置技术条件的要求外，还应满足机械强度的要求。铜芯绝缘导线和铜芯电缆线芯的最小截面面积，不应小于表4.3.1的规定。
表4.3.1铜芯绝缘导线和铜芯电缆线芯的最小截面面积
类 别
线芯的最小截面面积（mm2）
穿管敷设的绝缘导线
1.00
线槽内敷设的绝缘导线
0.75
多芯电缆
0.50
（4）火灾自动报警系统的供电线路、消防联动控制线路应采用耐火铜芯电线电缆，报警
总线、消防应急广播和消防专用电话等传输线路应采用阻燃或阻燃耐火电线电缆。
（5）消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内；确有困难需敷设
在同一电缆井、沟内时，应分别布置在电缆井、沟的两侧，且消防配电线路应采用矿物绝缘类不燃性电缆。
消防设备的分支线路和控制线路，宜选用与消防供电干线或分支干线耐火等级降一类的电线或电缆。
五、电线电缆的敷设
1、一般规定
电缆敷设方式的选择，应视工程条件、环境特点和电缆类型、数量等因素，以及满足运行可靠、便于维护和技术经济合理的原则来选择。
  2、电线电缆敷设
（1） 消防配电线路应满足火灾时连续供电的需要，其敷设应符合下列规定：
a、明敷时(包括敷设在吊顶内)，应穿金属导管或采用封闭式金属槽盒保护，金属导管或封闭式金属槽盒应采取防火保护措施 ；当采用阻燃或耐火电缆并敷设在电缆井、沟内时，可不穿金属导管或采用封闭式金属槽盒保护；当采用矿物绝缘类不燃性电缆时，可直接明敷。
b、 暗敷时，应采用金属管、可挠(金属)电气导管或难燃B1级以上的刚性塑料管保护（优先选择难燃刚性塑料管），并应敷设在不燃性结构内且保护层厚度不应小于30mm。
（2） 普通线路一般情况穿刚性塑料导管或塑料线槽保护，当暗敷于吊顶内时应穿金属管保护。
