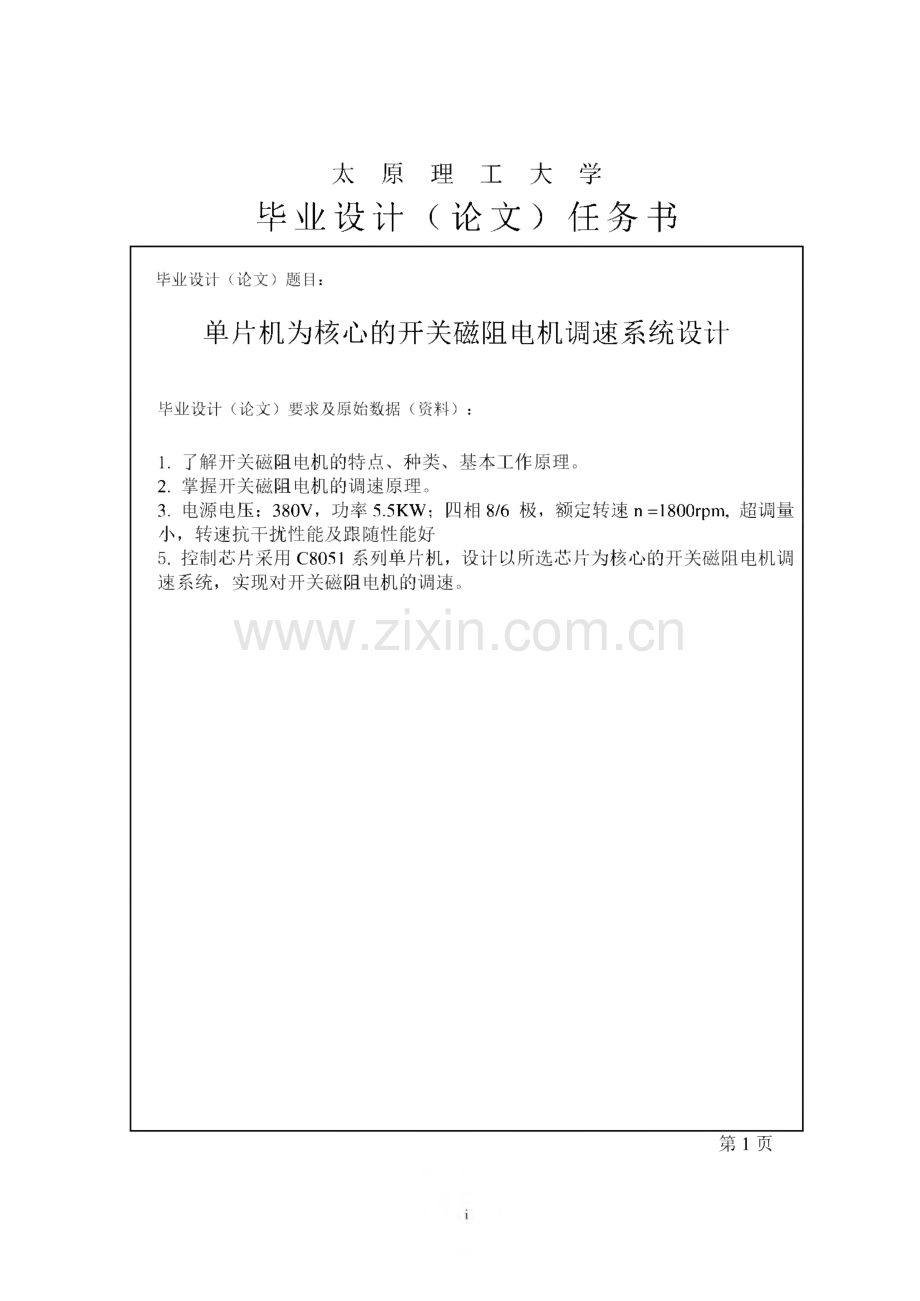

太原理工大学毕业设计（论文）任务书毕业设计（论文）题目：单片机为核心的开关磁阻电机调速系统设计毕业设计（论文）要求及原始数据（资料）：1.了解开关磁阻电机的特点、种类、基本工作原理。2.掌握开关磁阻电机的调速原理。3.电源电压：380V,功率5.5KW；四相8/6极，额定转速n=1800r pm,超调量 小，转速抗干扰性能及跟随性能好5.控制芯片采用C8051系列单片机，设计以所选芯片为核心的开关磁阻电机调 速系统，实现对开关磁阻电机的调速。第1页毕业设计（论文）主要内容：1.概述：开关磁阻电机的过去、现状和未来，其工作原理、控制方式，本论文 要做的工作。2.开关磁阻电机功率电路A整流滤波电路的参数计算B功率电路的主要形式，本文选定的电路及控制方式C功率器件及其驱动、保护3.开关磁阻电机的硬件设计A单片机简介B与外围电路接口C速度给定、显示电路D位置传感器及其电路E PWM形成F保护电路4.控制器软件设计A初始化模块B速度测量与显示模块C调节器模块D主程序5.结束语：本文所做的工作、不足、致谢学生应交出的设计文件（论文）：1.系统控制电路图 一份2.毕业设计说明书 一份3.英文原文及翻译 一份11第2页专业班级 电气工程及其自动化0704班 学生 王立彬要求设计（论文）工作起止日期 2011.3至2011.7指导教师签字 日期系主任批准签字 日期系主任批准签字 日期第3页6陶明峰.开关磁阻电机控制器的研究.中国农业大学硕士学位论文，20025王忠建.开关磁阻电机振动的有限元分析与控制研究.河海大学硕士学位论文，2002.34J边春元.开关磁阻电机驱动系统的理论和应用研究.东北大学博士学位论文，2001京：机械工业.，20042王兆安.电力电子技术.北京：机械工业.3胡健.单片机原理及接口技术.北1陈伯时.电力拖动自动控制系统（第三版）.北京：机械工业.，2000主要参考文献（资料）单片机为核心的开关磁阻电机调速系统设计摘要开关磁阻电动机驱动系统（简称SRD）是随着电力电子、计算机、微电子的迅速 发展而出现的一种新型机电一体化无级调速系统，它将开关磁阻电动机、电力电子技 术、控制技术融合为一体不仅保持了交流异步电机的结构简单、坚固可靠和直流电动 机可控性好的优点而且还具有交流调速系统和直流调速系统所无法比拟的显著特点。论文以四相8/6极5.5KW SRM为研究对象,完成了以单片机为核心组成的调速系统设 计方案，系统采用PWM控制方式，选用分裂式直流电源的功率变换器主电路，主开 关器件选用IGBT,其驱动电路选用EXB841驱动模块，设计了以单片机C8051F320 为核心的控制器，主要对电流检测、位置检测、故障保护和显示电路等外围电路进行 了设计，具有过流、过压保护功能。同时本设计采用了模块化的编程方法，增强了程 序的可读性和易操作性。关键词：开关磁阻电机；单片机；功率变换器；开关磁阻电机调速系统Design of SRM System Based On SCM Control SystemsAbstractSwit ch ed r eluct a nce mo t o r d r ive syst em(Sh o r t t it le SRD)is va r ia ble speed syst em wit h t h e d evelo pment o f micr o elect r o nics po wer elect r o nics,co mput er s,t h e r a pid.lt swit ch ed r eluct a nce mo t o r,po wer elect r o nics,co nt r o l t ech no lo gy fo r t h e int egr a t ed no t o nly ma int a in t h e st r uct ur e o f AC ind uct io n mo t o r is simple,r ugged,r elia ble a nd co nt r o lla ble DC mo t o r h a s a go o d a d va nt a ge but a lso speed AC d r ive syst em a nd DC syst em Ca n no t ma t ch t h e significa nt fea t ur es.Th esis ba sed o n fo ur-ph a se 8/6 po les 5.5KW SRM a s t h e r esea r ch o bject,co mplet ed a micr o co nt r o ller a s t h e co r e co mpo nent o f t h e co nt r o l syst em d esign.Th e syst em uses t h e PWM co nt r o l mo d e,use split DC po wer co nver t er ma in cir cuit po wer supply,t h e ma in swit ch ing d evices used IGBT,t h e d r ive cir cuit used EXB841 d r iver mo d ule.MCU C8051F320 a s t h e co r e o f t h e co nt r o ller.Ma inly o n t h e cur r ent d et ect io n,po sit io n d et ect io n,fa ult pr o t ect io n a nd o t h er per iph er a l cir cuit s a nd d ispla y cir cuit s wer e d esigned,wit h t h e flo w,o ver-vo lt a ge pr o t ect io n funct io n.Th e d esign a lso uses t h e mo d ula r pr o gr a mming met h o d t o enh a nce t h e r ea d a bilit y a nd ea se o f ma neuver a bilit y.Key words:swit ch ed r eluct a nce mo t o r;SCM;po wer co nver t er;swit ch ed r eluct a nce mo t o r co nt r o l syst emii目 录摘要.IABSTRACT.II第一章绪论.11.1 开关磁阻电机调速系统在国内外的发展概况.11.2 开关磁阻电动机调速系统的组成与性能特点.21.2.1开关磁阻电机调速系统的组成.21.2.2开关磁阻电机调速系统的性能特点.41.3 SRD的应用场合.51.4 SRD存在的问题和研究的方向.61.5 本文研究的主要内容.7第二章 开关磁阻电动机.82.1 开关磁阻电动机结构与工作原理.82.2 开关磁阻电动机基本方程.102.3 线性模型.122.3.1 绕组电感.122.3.2 电磁转矩.132.4 SR电机调速控制方式选择.132.4.1电流斩波控制（CCC）方式.142.4.2 角度位置控制（APC）方式.152.4.3 脉宽调制控制（PWM）方式.152.5 SR电动机起动过程分析.162.5.1单相起动方式.162.5.2 双相起动方式.172.7 SR电动机运行噪声分析.17第三章功率变换电路.193.1功率变换器主电路的选择.193.1.1 不对称半桥式.193.1.2每相只有一个主开关管的功率变换器.203.1.3带存贮电容的功率变换器.213.1.4本设计功率变换器的选择.213.2主开关器件的选择.22第四章 控制器硬件设计.284.1 C8051F320单片机说明.284.1.1 系统概述.284.1.1引脚介绍.284.2 辅助电路设计.314.2.1 晶振电路.314.2.2 复位及复位电路.314.2.3 按键控制.314.2.4 速度给定电路.324.2.5 速度显示电路.33ill4.3位置传感器电路.344.4电流检测器.374.5保护电路.394.5.1过电流保护.394.5.2电压保护电路设计.394.5.3保护逻辑电路.404.6硬件系统的可靠性及抗干扰措施.40第五章软件设计.425.1 主程序流程图.425.2 启动程序流程图.435.3 运行模块流程图.445.4 中断控制模块.445.5 测速子程序.465.6 调速方式的实现.47总结.49参考文献.50致谢.51IV第一章绪论作为新一代的调速电机，开关磁阻电机调速系统(Swit ch ed Reluct a nce Dr ive简称 SRD)是从20世纪80年代中期逐步发展起来的，开关磁阻电机具有结构简单、坚固等 优点，由于其构成的SRD性能优良，所以较其他调速系统更有竞争潜力。SR电机的结 构比笼型异步电动机简单，但SR电机的控制要求根据负载和运行条件的不同，在不同 的转子相对位置下通断各相绕组的主开关器件，这样既提高了电机控制的灵活性，也增 加了电机运行控制的复杂性，显然，如果不采用软件与硬件相结合的数字控制系统对S R电机进行控制，SRD性能的提高必然受到一定的限制，同时控制器的硬件电路亦将 过于复杂和庞大。因此，为了简化控制电路，充分利用SR电机控制方式灵活多变的优 点，完善系统的功能，有必要使用数字控制系统对SR电机进行控制。一方面，采用直 接数字控制简化了硬件电路，提高了系统的可靠性，另一方面，直接数字控制符合SRD 系统的特点，现代计算机技术和微电子技术的发展为直接数字控制提供了强大的物质和 技术支持，目前开关磁阻电动机已广泛或开始应用于工，航空业和家用电器等各个领域,随着对开关磁阻电动机认识的深入，其应用必将更为普遍。1.1 开关磁阻电机调速系统在国内外的发展概况现代SR电机的发展始于20世纪60年代，电子工业的发展为电气传动领域提供了 强有力的功率电子器件和可靠、低廉、多功能的控制器件。60年代末，JJa r r et提出了 增加饱和度有利于提高磁阻电动机出力的观点，才使得SR电机得到迅速的发展。但在 相当长的一段时期内，对磁阻电机的研究基本处于对其运行原理和性能特性的探索和论 证。国外，70年代初，美国FORDMOTOR公司研制出了最早的开关磁阻电动机调速系 统(Swit ch ed Relct a nee Dr ive)o其机构为轴向气隙电动机。晶闸管功率电路，具有电动 机和发电机运行状态和较宽范围调速的能力，特别适合于作蓄电池供电的电动车辆传 动。1975年，英国Leed s大学和No t t ingh a m大学联合研制了目前广泛应用的径向磁路 SR电机，其系统效率和电动机利用系数等主要指标达到甚至超过了传统的传动系统。随后成立了开关磁阻电动机调速系统公司(Swit ch ed Reluet a nee Dr ive SLt d.)经营其研究 成果。1981年,英国TASC公司(TASC Dr ives Lt d.)获准制造该系统，于1983年推出开 关磁阻电机驱动系统(Swit ch ed Reluet a nee mo t o r Dr ive Syst em,简称SRD系统)的系列产 品，取名为OULTON,调速范围为30 3000/r min,容量范围为4 一 22kW。该产品的 出现在电气传动界引起了不小的反响。因为它在很多性能指标上达到了出人意料的高水 平，整个系统的综合性能价格指标达到或超过了工业中长期广泛应用的一些变速传动系 统。1985年研制成200kW的样机，最大转速为10000r/min；美国开发了用于航空航天 方面的SRD系统，转速可达25000r/min；加拿大，意大利在SR电机的运行原理、电 磁场的分析计算方面有较多的研究；埃及主要探讨了小功率的单相、两相SR电机的结 构和起动性能。国内，从1984年开始许多单位先后开展了 SR电机的研究工作，如北京纺织机电研 究所、南京航空航天大学、东南大学、福州大学、华中理工大学、华南理工大学、河海 大学、合肥工业大学、哈尔滨电工学院、南京调速电机厂、西安微电机研究所、上海电 科所、上海中达一斯米克公司等，且开关磁阻电机调速系统的研究被列为中小型电机“七五科研规划项目”。1985年华中理工大学研制以SCR为功率开关器件的7.5 kW的SRD系统；1987年，北京纺织机械研究所与南京调速电机厂合作开发了 3kW的8/6极、以BJT为功率开关 器件和以单片机8751为核心芯片的控制器的SRD系统产品；1993年，30kW级别的 SR电机在山东淄博电机二厂通过鉴定；2000年，国内10kW以上的SR电机已应用于 煤矿的采煤机，并开始进行180kw的SR电机在地铁机车上的应用研制。由于SR电机磁路高度饱和和双凸极的结构特点，使其性能分析与传统电机的很不 相同，直至90年代初，大量的研究工作集中在SRD系统电机设计理论、控制器设计方 法和控制策略上，取得了一些显著成果。然而，随着研究的深入，尤其是工程应用的深 入，SR电机特有的噪声问题越来越引起人们的关注，较大的噪声一定程度的掩盖了 SR 电机优良的运行性能特性，甚至阻碍了 SR电机在一些领域的推广与应用，给其应用前 景产生了不利的影响，因此研制和抑制SR电机的噪声已成为当前这一研究领域的紧迫 任务。SR电机尽管结构和性能都具有很强的竞争能力，但其潜力远未能充分发挥。从SR 电机的运行原理看出:每相绕组允许励磁时间只有半个工作周期，并且关断角必须提前 在远离最大绕组电感的位置，以避免制动转矩的产生，形成SR电机特有的换流问题和 相对材料利用率低的问题。一旦克服了这两方面的问题，那么可以预料的是SR电机的 单位体积出力将大大提高，电机效率也会得到进一步的提升。近期关于永磁式SR电机 的研究虽然损失了传统的SR电机原有的变换器不会出现直通故障的优点，但它能有效 的解决换流慢以及相对材料利用率低的问题。永磁式SR电机研究和应用的成功将对SR 电机的发展产生很大的促进作用，也是SR电机发展的趋势。近20年来，SR电机的研究在国内外取得了很大的发展，但作为一种新型调速驱动 系统，研究的历史较短，其技术涉及到电机、微电子、电力电子、微机、控制、机械及 工程应用等众多学科领域的新技术，变频调速感应电机、无换向器直流电机等经历了几 个年代的开发推广，目前己领先一步，有着极其广阔的市场前景。1.2 开关磁阻电动机调速系统的组成与性能特点1.2.1 开关磁阻电机调速系统的组成如图1-1所示，开关磁阻电动机调速系统主要由SR电机、功率变换器、控制器和 检测器四部分组成。2图1-1 开关磁阻电动机调速系统框图从产品结构来看，系统通常由SR电机和驱动器两部分组成，其电动机部分包含位置 传感器，驱动器部分包含功率变换器和控制电路等。1.开关磁阻电动机开关磁阻电动机（简称SRM）是SRD中实现机电能量转换的部件也是SRD有别于其他 电动机驱动系统的主要标志它遵循磁通总是要沿着磁导最大的路径闭合的原理由磁拉 力作用产生具有磁阻性质的电磁转矩采用双凸极结构就是要使转子旋转时磁路的磁阻 要尽可能大地变化。2.功率变换器功率变换器是开关磁阻电动机运行时所需能量的供给者，是连接电源和电动机绕组 的开关部件。因此功率变换器包括由整流器所产生的直流电源和开关元件等。功率变换 器有三个作用：起开关作用，使绕组与电源接通或断开；为绕组的储能提供回馈路径；为SRM提供电能量，以满足所需机械能的转换。SRD的成分主要取决于功率变换器。3.控制器控制器是整个调速系统的核心，起决策和指挥作用。根据控制器中设定好的控制策 略及其相应的算法，将外部反馈的电流、位置等检测输入量与内部程序中计算得出的给 定量进行比较判断，决定电机的控制方式，并在合理的转子位置控制功率变换器中各相 主开关器件的开关状态，实现机电能量合理、有效的转化。控制器由具有较强的信息处 理功能的微机构成。微机信息处理功能大部分是由软件完成，因此，软件也是控制器的 一个重要组成部分。4.位置检测器开关磁阻电动机调速系统是位置闭环调速系统,开关磁阻电机各相绕组必须与转子 位置同步激励，并且转子位置测量的精度和分辨率直接影响到调速性能的好坏。位置检 测的目的是确定定、转子的相对位置，即要用位置传感器检测定转子相对位置，然后位 置信号反馈至逻辑控制电路，以确定对应相绕组的通断。5.电流检测器相电流检测是开关磁阻电机电流斩波控制方式（CCC方式）运行的需要，也是系统 过流保护的需要。单向、脉动以及波形随运行方式、运行条件不同而变化很大是开关磁 3阻电机相电流的基本特点。因此开关磁阻电机的电流检测器应具有快速性好，灵敏度高,单向电流检测，线性度好，抗干扰的优点。当控制器接收到位置检测器提供的电动机内各相定子磁极和转子磁极相对位置信 息时，即进行判断处理，向功率变换器发出命令，决定定子绕组哪一相绕组激磁。被激 磁相（如A相）绕组的开关元件即导通，这时激磁相绕组中有电流i通过，产生磁通，由 于磁拉力作用转子上，靠近定子激磁相的某对转子磁极就被吸引，使转子转动起来；当 转子转到被吸引的转子磁极与定子激磁相磁极重合（即平衡位置）时，磁拉力消失，此 时控制器会根据位置检测器的信息，在定、转子即将达平衡位置时，向功率转换器发出 命令，断开激磁相绕组的主开关元件。在这个过程中，控制器还会根据位置检测器提供 其它相的定、转子磁极相对位置和电动机运行速度等检测信号，在相应的时刻命令导通 其它相绕组的主开关元件，使转子继续产生同方向的转矩，以保证转子连续不断地在一 定速度下运行。1.2.2开关磁阻电机调速系统的性能特点理论研究和实践证明，SRD系统具有十分突出的性能优点：1.结构简单固定、成本低、适用于高速场合SR电机的结构甚至比通常被认为是最简单的鼠笼式感应电机还要简单。其显著的优 点是转子上没有任何形式的绕组，只有定子边有集中绕组，因此制造简单，维护起来方 便，绝缘容易。同时其转子机械强度很高，可用于超高速运转（lOOOOr/min）。一般来说,中小SRD,其成本可以低于同功率和类似性能的其他现代调速系统。2.各相独立工作，有很高的运行可靠性SR电机的运转不同于传统的电机运转机理。从电磁结构上看，一般电机要正常运转 就必须在各相绕组和磁路共同作用下产生一个圆旋转磁场。而SR电机各相绕组和磁路相 互独立，各自在一定转角范围内产生电磁转矩。从控制结构上看，SR电机各相电路各自 给一相绕组供电，也是相互独立工作，由此可知，当SR电机一相绕组或控制器一相电路 发生故障时，只需停止该相工作，在控制方面并不需要对其他相做任何变动。因此本系 统可以构成可靠性很高的系统。3.转矩方向与相电流极性无关，只与通电顺序有关。从而可使每相绕组只需一个主 开关，降低成本。4.变换器不会发生直通短路故障，可靠性高。传统的PWM变频器功率电路中每桥臂两个功率开关直接跨在直流电源侧，容易发生 直通短路烧毁功率元件。而SR电机调速系统中每个功率开关元件均直接与电机绕组相 联，根本上避免了直通短路现象。5.高起动转矩，低起动电流。控制器从电源侧吸收较少的电流，在电机侧得到较大的起动转矩是SRD的一大特点。一般典型产品的数据是:起动电流为巧%额定电流时，获得的起动转矩为100%额定转矩；起动电流为额定值的30%时，起动转矩可达到其额定值的150%。对比其它调速系统的起 4动特性，本系统十分适合那些需要重载起动和较长时间低速重载运行的机械，如电动车 辆等。6.可控参数多，调速范围宽。由于SR电机控制参数多，所以控制器的控制方式也有多种，并不是仅仅依靠控制开 关管的开通，关断顺序来进行控制。目前，SR电机转速的控制模式主要有以下几种：(1)角度位置控制APC方式。电压保持不变，通过改变开通角和关断角两个控制参数 来调节电机转速。关键在于将角度量转化为相应速度时的时间可控量。适合于电机较高 速运行区。(2)电流斩波控制。电压不变，电机低速运行时，反电势较小，电流变化率大，为 避免电流上升过快，超过允许的最大电流，可采取斩波方式来限制电流。一般用于电机 低速区。(3)电压斩波控制方式。开关角固定不变，绕组不同的外施电压对应不同的转矩转 速曲线，因此可以通过调节加在绕组上的电压来控制电机转速。7.效率高，损耗小。SR电机的转子不存在励磁及转差损耗，功率变换器开关器件少，相应的损耗也小。其次，可控参数多，控制灵活，易于在很宽的转速范围内实现高效优化控制。1.3 SRD的应用场合1.在有特殊要求的场所中的应用在要求快速正反转的一些工业应用中，如纺织印染业，要求电动机反应速度要快，其反应时间不得大于0.3秒，电动机要能长期地、连续地、频繁地处于正、反转交替 变换的工作状态，电动机要有能在较宽广的范围内无级调速的性能，电动机能长期地 在湿、热的环境中工作。这时候，使用开关磁阻电机能收到意想不到的良好效果。还 有在要求转速高度稳定的一些工业应用中，如化纤行业,开关磁阻调速电动机具有良好 的同步性能，而且不存在电刷磨损(如直流电动机)或恒磁体退化(如永磁同步电动机)的问题，可长期可靠工作。2.在龙门刨床主传动系统中的应用开关磁阻调速电动机良好的调速性能、宽广的调速范围、比较小的起动电流获得较 大的起动转矩、对称的四象限运行特性等一系列突出优点，对于满足龙门刨主传动的 高技术要求提供了完全的可行性。3.在数控机床主轴直驱系统中的应用利用开关磁阻调速电动机恒转矩特性好、动态响应特性好的优点，将其应用于数控 机床主轴直驱系统，取得了成功。这为我国普及型小型数控机床的主轴驱动提供了一 种性价比很高的新动力。4.开关磁阻调速电动机在家电行业中的应用空调、冰箱、洗衣机等家电发展的总趋势是采用具有现代调速系统的电动机来取代 不调速的电动机。这里最具资格的当数无刷直流电动机调速系统和开关磁阻调速电动 机系统。而在性价比上开关磁阻调速电动机系统还占有一定的优势。55.在电动车、船驱动控制系统中的应用开关磁阻调速电动机高效、节能、调速范围宽、启、制动特性卓越，显然是电动车 驱动与控制系统的理想动力。国外已将SRD在电瓶车、铲车、无轨电车、电动轿车、城市轻轨列车等方面进行广泛应用，其优势已经明显凸现出来，国内这方面的研究开 发也已取得了显著的成效。6.将开关磁阻调速电动机应用于水域的船只驱动上，可以避免机油、汽油、柴油对 水域的污染，还可以大大减少噪声污染，这同样是一个很有前途的应用领域。开关磁阻调速电动机还可以用在其他许多领域，这需要相关人士更多的努力。相信 开关磁阻调速电动机技术一旦普及和推广，一定会取得良好的经济效益和社会效益。1.4 SRD存在的问题和研究的方向SRD是典型的机电一体化系统，为使系统整体最优，SR电动机、功率变换器以及 控制器三者之间必须协调设计，其研究涉及到电机学、微电子、电力电子、控制理论、机械及工程应用等众多学科领域;加之SR电机的磁路具有复杂的非线性特性，导致了研 究的困难，因此就国内外SRD发展水平来看，无论在理论上还是应用上都存在不少问 题，有待进一步研究与完善。SRD的不足主要表现在：(1)位置传感器的引入使电机结构复杂，安装调试因难。电机和控制器之间连线增 加，且由于传感器分辨率的限制，使开关磁阻电机调速系统性能下降。(2)尽管电机输出功率密度大，但SR电机通常运行于深度磁饱和状态，导致SR电 机转矩是转子位置和绕组电流的非线性函数。在采用传统的矩形脉冲供电模式下，电机 转矩有明显脉动，这在转轴惯量小、转速低时尤为严重。转矩脉动及其引起的噪声是 SRD驱动系统一个颇为突出的缺点。这些缺点限制了 SRD的进一步推广和应用，也促使国内外学者对它作进一步的研 究和深入的探讨，主要表现在下列几个方面：(1)优化设计和计算机辅助设计与其它传统电机相比，SR电机的电磁设计是比较特殊的。由于电机磁场分布的高度 非线性，计算非常复杂；同时还因为开关电路供电的非线性，电流波形规律特殊，只有 将电机、变换器及控制模式一体化设计，协调优化电机、电路结构及控制参数等才能获 得较为满意的设计结果。因此，计算机辅助优化设计技术是最基木的研究课题。实践证 明，经过优化设计的开关磁阻电机至少可以做到与同机座的交流电机同容量。(2)合理的确定变换器方案以及选择主开关元器件开关磁阻电机调速系统的性能和制造成本，在很大程度上取决于变换器主电路的结 构形式。变换器是根据控制器的指令输出直流脉冲电压分配给电机各相绕组工作的，方 案类型很多。随着电力电子技术的发展，如何合理地选择主开关元件的类型、数量及容 量也是十分重要的课题。(3)微处理器和专用集成电路的应用开关磁阻电机能够正常工作的关键是每相开关导通、关断的实时控制，以及对起动、运行、故障保护的实时控制。早期采用的模拟电路控制，实时性相对较差，比较合理的 6是采用微处理器实现部分或全数字实时控制。开关磁阻电机控制电路的集成化对简化硬 件电路、促使产品系列化、提高可靠性等非常有效，这也是研究的方向，是开关磁阻电 机迈向成熟和批量生产的必由之路。(4)电机铁耗、效率分析开关磁阻电机调速系统是一种高效率的调速系统，但双凸极磁阻结构的铁心损耗计 算却是难度较大的研究课题。由于供电波形复杂，局部磁路饱和，步进运动状态以及双 凸极结构，定子铁心损耗很难得到精确的解析式，转子铁心损耗就更难精确计算了。由 于铁耗是影响电机效率的主要因素之一，对电磁计算的准确与否和计算机仿真结果都有 直接影响，故有必要进一步分析探讨。(5)无位置检测器方案研究位置闭环控制是开关磁阻电机的基本特征之一,但它的存在使结构简单的优点逊色 不少，同时也增加了成本、降低了可靠性，因此，探索实用的无位置检测器方案成为众 多科研人员十分关注的课题。(6)加强对转矩脉动及噪声的理论研究SR电动机的转矩脉动及其引起的噪声是SRD一个颇为突出的缺点，这限制了其在诸 如伺服驱动等这类低速且要求平稳并有一定静态转矩保持能力场合下性能的应用。因 此，研究抑制SR电动机的振动和噪声也是改善SRD性能的重要课题之一。减少SR电动机 的转矩脉动、噪声的关键在于减小作用在定子上的径向力的大小。从SR电动机自身的结 构设计上，主要是合理设计双凸极的形状、定子磁扼强度和电动机刚度，合理选择气隙、极弧参数:从控制角度看，则主要是优选导通角和关断角及调节方案，尽可能调节好各 相工作参数的对称性。1.5本文研究的主要内容随着开关磁阻电机的应用领域不断扩大，对开关磁阻电机的研究也不断深入。开发 高性能的开关磁阻电机调速系统就显得十分必要。本文研究了开关磁阻电机的特有性能 与运行机理，并在此基础上设计了用单片机C8051F320芯片控制的开关磁阻电机调速系 统。第一章介绍了开关磁阻电机调速系统发展、组成、特点、应用。第二章介绍了开关磁阻电机的结构、工作原理及基木方程，分析了开关磁阻电机调 速系统的基本控制策略。第三章分析并选择了适合本次设计的功率电路，以及功率变换器各器件的选择和其 驱动电路的实现。第四章对控制系统硬件部分进行了相关的设计，以C8051F320单片机为核心，分析 了位置检测器，电流检测器原理，并对相关电路进行了设计。第五章设计了调速系统的软件部分，对各功能模块进行了流程图设计与分析，并编 译出了相关程序。最后，总结全文所做的工作，并展望了后续研究方向。7第二章开关磁阻电动机2.1 开关磁阻电动机结构与工作原理SR电机在结构上与步进电机相似，运行原理遵循“磁阻最小原理”，即磁通总是 要沿着磁阻最小的路径闭合，当铁心与磁场的轴线不重合时，便会有作用力将铁心拉 到磁场的轴线上来。这个作用力就是磁阻电机运行的原动力一切向磁拉力。这是SR 电机与步进电机的相似之处，但是在以下两方面SR电机不同于步进电机第一，步进电机是一般位置开环控制，而SR电机是位置闭环控制。有位置闭环控 制就不会失步。第二，一般步进电机是作为信息传输从而实现角位移精密传动，而SR电机是典型 的功率型电气传动装置。因此，SR电机要突出速度控制和实现系统高效率，故其设计 思路大不相同。SR电机可以设计成单相、两相、三相、四相以及多相等不同的相数结构，相数越 多，则步进角越小，这样有利于减小转矩脉动，但结构复杂，且主开关器件多，成本 高。通常转子的极数比定子极数少2个，少于三相的SR电机没有自起动能力，因此，对于要求自起动、四象限运行的驱动场合，应优选表27所示的结构类型。目前应用 较多的是四相8/6级结构。表27 SR电机的结构类型和数3456789定子极数Ns681012141618转子极数Nr46810121416步进角（度）3015964.283.212.5电机可以根据转矩的产生机理粗略的分为两大类：一类是由电磁作用原理产生转 矩；另一类则是由磁阻变化原理产生转矩。在第一类电机中，运动是定、转子两个磁场相互作用的结果。这种相互作用产生 使两个磁场趋于同向的电磁转矩。类似于两个磁铁的同极相斥、异极相吸的现象。目 前大部分电机都遵循这一原理，如一般的直流电机和交流电机（包括永磁类电机）。而在第二类电机中，运动是由定、转子间气隙磁阻的变化产生的。当定子绕组通电 时，产生一个单相磁场，其分布要遵循“磁阻最小原则”，即磁通总要沿着磁阻最小 的路径闭合。因此，当转子轴线与定子磁极的轴线不重合时，便会有磁阻力作用在转 子上并产生转距使其趋向于磁阻最小的位置，即两轴线重合位置。类似于磁铁吸引铁 质物体的现象。开关磁阻电机就属于这一类型的电机。下面就以常用的四相8/6极开 关磁阻电机为例进一步阐释其运行机理。如图2-1所示，具体工作过程如下：8图2-1开关磁阻电机的典型结构原理图图2-1画出了 A相绕组及其供电电路，其余各相与此相相同。结构上与步进电动 机相似的SR电动机的运行原理亦遵循“磁阻最小原理”一一磁通总要沿着磁阻最小的 路径闭合，而具有一定形状的铁心在移动到最小磁阻位置时，必须使自己的主轴线与 磁场的轴线重合。在图示位置，当定子D4T极受到励磁时，电机内建立以DHT为轴 线的磁场，其磁通经过定子扼、定子极、气隙、转子极、转子胡闭合。此时穿过气隙 的磁力线是弯曲的，磁阻大于定、转子轴线重合时的磁阻，因此转子将受到弯曲磁力 线切向分力所产生的转矩的作用，而沿逆时针方向转动。当转子极轴线i-r与定子 极轴线DHT重合时，D相励磁绕组的电感达到最大值，转子达到稳定平衡位置，切向 磁力消失，如果转子上无外部驱动转矩，则需要将A相导通，以维持转距，如此逐相 导通，电机将连续转动作电动机运行。(a)D相通电一(b)D相通电一(c)D相通电一(d)D相通电 图2-2开关磁阻电机各相顺序通电的磁场情况9如图2-2所示，转子所处的相对位置作为起始位置，依次给D-A-B-C相绕组通 电，转子即会逆着励磁顺序以逆时针方向连续旋转；反之，若依次给B-A-D-C相通 电，则电动机即会沿顺时针方向转动，由此可见SRM的转向与相绕组的电流方向无关,仅取决于相绕组通电的顺序其电动运行原理图为了更加清楚地理解开关磁阻电机的基本原理，本文将开关磁阻电机与其它几种 类似的电机作了比较，见表2-2o由此可见，开关磁阻电机是现代电力电子技术、控 制技术综合发展的产物。表2-2开关磁阻电机与三种类似电动机比较类比相同点不同点第一组开关磁阻电机结构相近，均为双凸 极结构，转子无励磁。原理相同，各项依次 脉冲供电，转子实现 步进运动。位置闭环控制，不会是典型的 功率型电气装备。反应式步进电机开环控制，会丢步或失步，用 于信息传输，实现角度精密传 动。第二组开关磁阻电机定转子均为双凸极或 等效双凸极结构，无 励磁。用于功率传输。定子为凸极式，绕有集中绕 组，各相绕组采用直流励磁，产生步进的单相脉振磁场，依 赖磁阻转矩旋转，位置闭环控 制，不失步，可控性好。反应式同步电机定子与一般的交流电机相同，各相绕组采用正弦交流励磁，产生圆形旋转磁场，依赖凸极 效应传递功率，控制困难。第三组开关磁阻电机都采用转子位置闭环 控制的自控变频器供 电。转子无需励磁，定子绕组采用 直流脉冲供电。自整步同步电机转子需要励磁，定子绕组多组 交流电励磁。2.2 开关磁阻电动机基本方程SR电机的工作原理和结构都比较简单，但其双凸极的结构特点、磁路和电路的非 线性、开关性，使得电机的各个物理量随转子位置作周期性变化，定子绕组电流和磁 通波形极不规则，传统电机的性能分析方法难以简单地用于SR电机计算，不过SR电 机内部的电磁过程仍然建立在电磁感应定律、全电流定律、能量守恒定率等基本的电 磁关系上，并可由此写出SR电机的基本平衡方程式。1.电动势平衡方程式10一台q相SR电机，假设各相结构和电磁参数对称，根据电路定律可以写出SR电 机第j相的电动势平衡方程式：U.=R.+i,+乙（2-1）J J J dt式中Uj-第j相的端电压；i,第j相的电流；（第j相的电阻；甲j第j相的磁链。在SR电机中，各相绕组的磁链是转子位移角和各相绕组电流的函数，故磁链,为：4,A,7-0）（2-2）如果忽略电阻压降，并假设磁路为线性，则式（2-1）可写为式中。（机械）角速度，。=dB/dt、e 由于磁链变化在绕组中引起的感应电动势，称为变压器电动势；气一一由于转子旋转使绕组交链的磁链变化引起的感应电动势，称为旋转电动 势。进一步考察SR电机能量流，有d A 0、i2.dL.U.i.=-Z.72.+OJ J dt 2 2 d0(2-4)式2-4表明，输出功率的一部分转为磁场储能增量，另一部分则为输出的机械功 率，可以说SR电机正是利用其不断的能量储存，转换而获得高效、大功率的性能。2.转矩平衡方式当电动机电磁转矩T与作用于电机轴上的负载转矩不相符时，转速就会发生变化 产生角加速度。/方，根据力学原理，可以写出这时的转矩平衡方程式T=J+Tte dt Q 匕或T=丝+7；e dt2 0 dt 1 式中J一系统的转动惯量；七一一摩擦系数；tl负载转矩当SR电机稳态运行时，dQ./dt=0,则有(2-5)(2-6)11果=七。+K(2-7)电磁转矩7；可以表示为磁共能，的函数i2,A,ij O)dO(2-8)式（2-1）、式（2-2）、式（2-5）和式（2-8）一并构成了 SR电动机基本平衡方 程组，由于电路、磁路的非线性和开关性，使得上述方程组很难计算，通常需要根据 具体运行状态和研究目的进行必要的简化，一般都采用线性模型进行简化，线性模型 有利于对SR电机的定性分析了解其运行的物理状况、内部各物理量的基本特点和相 互关系。2.3线性模型在线性模型中作如下假设；（1）忽略磁通边缘效应和磁路非线性，且磁通率=00,因此绕组电感L是转子 位置的分段线性函数。（2）忽略所有功率损耗。（3）功率管开关动作瞬时完成。（4）电机恒速运转。2.3.1 绕组电感在上述假设条件下的电机模型为理想线性模型，绕组电感L与转子位移角0的关 系如图2-3所示。图中横坐标为转子位置角（机械角），它的基准点即坐标原点。=。的 位置，对应于定子凸极中心与转子凹槽中心重合的位置，这时相电感为最小值Lin，当转子转过半个极距时，该相定、转子凸极中心完全对齐，电感为最大值心2，随着 定、转子磁极重叠的增加和减少，相电感则在41ax和Lmin线性地上升和下降，四相8/6 SR电机，绕组电感L与转子位置角o的关系如下：min3 3 02K(0-02)+Lmi02033maxO.60,(2-9)U max-K2-a)0,el.3Us=668V电容Cl、C2的电压定额为UrC=UrC2=Urs334V整流二极管的电压定额为UrD-=2行 X 380=1074.8V3.主电路元器件选型根据估算得到的各元器件电压，电流定额，考虑到一定的安全系数，可选用如表 3T所示型号的主电路元器件。表37主电路元器件表名称型号定额电压绝缘栅双极晶体管(IGBT)GT60N321 Q60A/1000V快恢复二极管DSE13
