土木工程毕业设计任务书指导书.doc

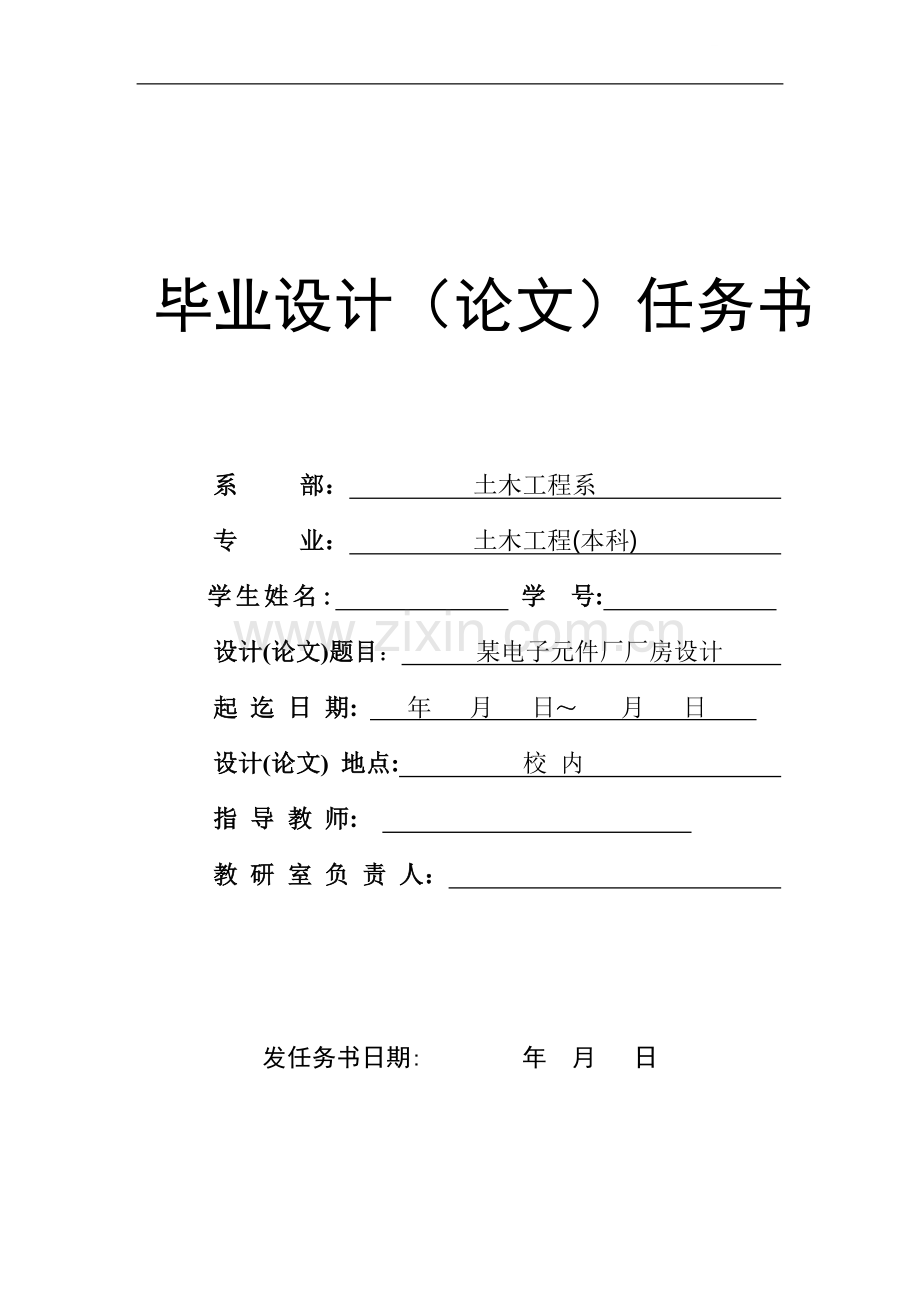

毕业设计（论文）任务书

系 部： 土木工程系
专 业： 土木工程(本科)
学生姓名: 学 号:
设计(论文)题目： 某电子元件厂厂房设计
起 迄 日 期: 年 月 日～ 月 日
设计(论文) 地点: 校 内
指 导 教 师:
教 研 室 负 责 人：

发任务书日期: 年 月 日
毕 业 设 计（论 文）任 务 书
1．本毕业设计（论文）课题的目的和要求：
通过毕业设计，着重培养学生综合分析和解决问题的能力，培养学生独立工作的能力以及严谨的工作作风，为学生将来走上工作岗位，顺利完成所承担的任务奠定基础。
通过进一步的学习和设计训练，应使学生熟悉建筑空间环境组合设计和构造设计的基本原理和方法，具备一般工业与民用建筑设计的基本技能，根据建筑功能选择合理建筑方案，绘制完整建筑施工图；能够根据不同情况，合理地选择结构、构造方案，能熟练地进行结构设计计算，绘制结构平面布置和结构施工图；选择合理施工方案，编制施工进度组织计划并绘制施工平面图；较好地掌握计算机在建筑设计、结构设计中的应用，灵活运用各种规范和图集等设计资料。
2．本毕业设计（论文）课题的技术要求与数据：
（1） 工程概况
1） 工程位置：位于xx市，规划批准用地见附图。
附图：建设用地
2） 建筑面积：3000~4000。
3） 建筑等级：耐火等级为二级，采光等级为三级，设计使用年限为50年。
4） 结构形式与结构体系：采用钢筋混凝土框架结构。
5） 各层功能与层高：共四层，层高为4.2，一层为包装、临时储存，二层为组装、测试，三、四层主要为零部件制造；每层均有更衣室、卫生间，办公室设在一、二层。
6） 厂房跨数及柱距：三等跨，柱距6.6。
7） 设备：两台货梯，每台载货1000。
（2） 自然条件
1） 气温：夏季通风计算温度27℃，冬季采暖计算温度－7℃。
2） 风向：夏季主导风东南，冬季主导风为西北。
3） 降雨量：年降雨量为719，小时最大降雨量为80。
4） 雨季施工起止日期：7月1日～9月30日。
5） 冬季施工起止日期：12月5日～次年3月5日。
（3） 地质条件及地理概况
1） 工程地质概况：见下表1。
表1 各岩土层力学指标汇总表
层号
岩土层名称

（）
模量
（）
容重
（）
厚度（）
1
素填土
－
－
17.8
0.6
2
粉质粘土
260
7.6/
19.8
0.6～1.0
3
含粘性土粗砾砂
400
18.7/
20.2
3.0～4.0
4
花岗岩强风化带
980
39/
22.0
2.0～3.3
2） 水文地质概况：最高地下水位－3.6，常年地下水位－3.9,无腐蚀性。
3） 建设地点的地理情况：地形较平坦，无障碍物影响施工，周围空地可供施工使用，地下无埋设物，场地类别为二类。
4） 使用环境类别：二b类。
（4） 计算参数
1） 抗震设防烈度为7度，设计地震分组为第一组，设计基本地震加速度值为0.10。
2） 基本风压0.55，地面粗糙度类别为B级。
3） 基本雪压0.40。
4） 钢筋强度等级，楼板混凝土强度等级，梁柱混凝土强度等级。
（5） 技术经济条件
1） 交通运输条件：本工程在郊区，可利用永久性公路，运输工具为汽车。
2） 技术装备情况：机械化施工站，具有各种建筑机械及设备。
3） 现场水电情况：工地附近有自来水管网和高压线可供使用。
4） 材料及劳动力供应情况：均可满足工程施工要求。
5） 定额选用：建筑安装工程统一劳动定额，山东省建筑工程预算定额。
（6） 土建工程期限
当年3月10日～11月10日 。

毕 业 设 计（论 文）任 务 书
3．对本毕业设计（论文）课题成果的要求〔包括图纸、论文、图表、实物等〕：
（1）建筑设计部分
1） 建筑设计总说明
应包括：编制依据,工程概况,主要部位材料、做法,节能设计,防水设计,防火设计,室内外装修做法,其它需特殊说明的情况，不小于 字。
2） 建筑施工图
① 总平面图：1#图1张，比例自定。
② 首层、标准层平面图：1#图各1张，比例自定。
③ 建筑立面图：南立面、北立面、东立面、西立面适当选取绘制，1#图1张，比例自定。
④ 建筑剖面图及详图：在适当部位选取剖面位置绘制1～2个剖面图，节点详图3～4个，1#图1张，比例自定。
⑤ 绘图要求：进行合理的图面布置，做到主次分明、排列均匀紧凑、线型分明、表达清晰、投影关系正确，符合制图标准；手绘或机出；绘图顺序一般是先平面，然后剖面、立面和详图。
（2）结构设计部分
1）计算书
① 确定结构方案：包括结构形式，结构体系，柱网尺寸与层高，结构承重布置方案，结构施工方案，楼（屋）盖方案与基础方案，抗震等级，截面形式，材料的选用和估算构件的尺寸等内容。
② 确定结构计算简图：选取有代表性的一榀框架作为计算单元，确定计算简图，计算相应的参数。
③ 荷载（作用）计算：包括竖向永久荷载、竖向可变荷载、水平风荷载、横向水平地震作用的取值与计算。
④ 框架内力分析：包括竖向荷载内力计算，风荷载内力计算与侧移验算，水平地震作用内力计算与侧移验算，控制截面荷载效应组合。
⑤ 框架梁、柱控制截面设计：框架梁、柱应进行正截面受弯承载力、斜截面受剪承载力计算和裂缝宽度验算。
⑥ 柱下基础的设计：包括基础尺寸及埋置深度、基础高度验算（或抗冲切验算）、基础底板的配筋等。
2）图纸
① 结构设计总说明：1#图1张，不少于 字，机出。
② 基础平面布置图：2#图1张，比例自定，根据手算结果手绘。
③ 基础配筋详图：2#图1张，比例自定，根据手算结果手绘。
④ 标准层梁、柱平法施工图，标准层楼板配筋图（含楼梯、建筑构件大样详图）：1#图1张，比例自定，机出。
⑤ 屋面梁平法施工图，屋面楼板配筋图：1#图1张，比例自定，机出。
⑥ 一榀框架配筋图：1#图1张，比例自定，机出。
⑦ 绘图要求：进行合理的图面布置，做到主次分明、排列均匀紧凑、线型分明、表达清晰、投影关系正确，符合制图标准，并与建筑图互相校核，防止错、碰、漏、缺等。
（3）施工组织设计部分
1）施工设计说明书
① 工程概况：包括建筑面积，层数，工期，水电、材料、劳动力等供应条件等。
② 施工方案选择。
③ 工程量、劳动量、材料量计算。
④ 编制施工进度计划，并据此绘制施工进度计划表一张。
⑤ 单位工程施工平面布置，并据此绘制单位工程施工平面图一张。
⑥ 各项技术与组织措施。
　 2）设计要求：
施工设计说明书不少于 万字；施工进度计划表一张，坐标纸绘制；施工平面布置图，2#图1张。
最后撰写中英文摘要，参考文献。
4．主要参考文献资料：
（1） 房屋建筑制图统一标准 GB/T5001-2001
（2） 民用建筑设计通则 GB50352-2005
（3） 民用建筑工程建筑施工图设计深度图样 04J801
（4） 建筑统一模数制
（5） 建筑设计防火规范 GB50016-2006
（6） 建筑采光设计标准 GB/T50033-2001
（7） 建筑结构制图标准 GB/T50105-2001
（8） 建筑结构荷载规范 GB50009--2001
（9） 混凝土结构设计规范 GB50010—2002
（10） 建筑地基基础设计规范 GB50007—2002
（11） 建筑抗震设计规范 GB50011—2001
（12） 混凝土结构施工图平面表示法 03GB101－1
（13） 民用建筑工程结构施工图设计深度图样 04G103
（14） 建筑设计资料集 （共10册） 中国建筑工业出版社
（15） 结构设计资料集 （共4册） 中国建筑工业出版社
（16） 建筑安装工程统一劳动定额［合订本（一）、（二）］
（17） 山东省建筑工程消耗量定额 （上、下）
（18） 建筑施工手册（上、中、下） 中国建筑工业出版社

毕 业 设 计（论 文）任 务 书
5．本毕业设计（论文）课题工作进度计划：
起 迄 日 期
工 作 内 容
2

设计初步方案，在草纸上画出方案草图，并绘制平、立、剖图的建筑施工底稿，确定主要平面尺寸和高度尺寸；
绘制出平面图和立面图；
绘制剖面图及构造详图，绘制总平面图，完成建筑设计总说明；
选定结构方案，完成结构布置，初估梁柱截面，确定计算简图；
竖向永久荷载、可变荷载；水平风荷载计算；水平地震作用的查取与计算；
竖向荷载内力计算，水平荷载（作用）内力和侧移计算；
水平地震作用内力计算与侧移验算，控制截面荷载效应组合（非抗震）；
控制截面荷载效应组合（抗震），框架梁、柱控制截面配筋计算；
柱下基础的设计计算，基础平面图及基础配筋详图；
上机：标准层梁、柱平法施工图，标准层楼板配筋图（含楼梯、建筑构件大样详图），屋面梁平法施工图，屋面楼板配筋图；
上机：一榀框架配筋图，结构设计总说明，打印出图，整理计算书；
施工方案选择，计算工程量、劳动量、材料量，编制施工进度计划；
绘制施工平面图，制定各项组织措施；
完成施工设计说明书，完善整理答辩所需资料。
