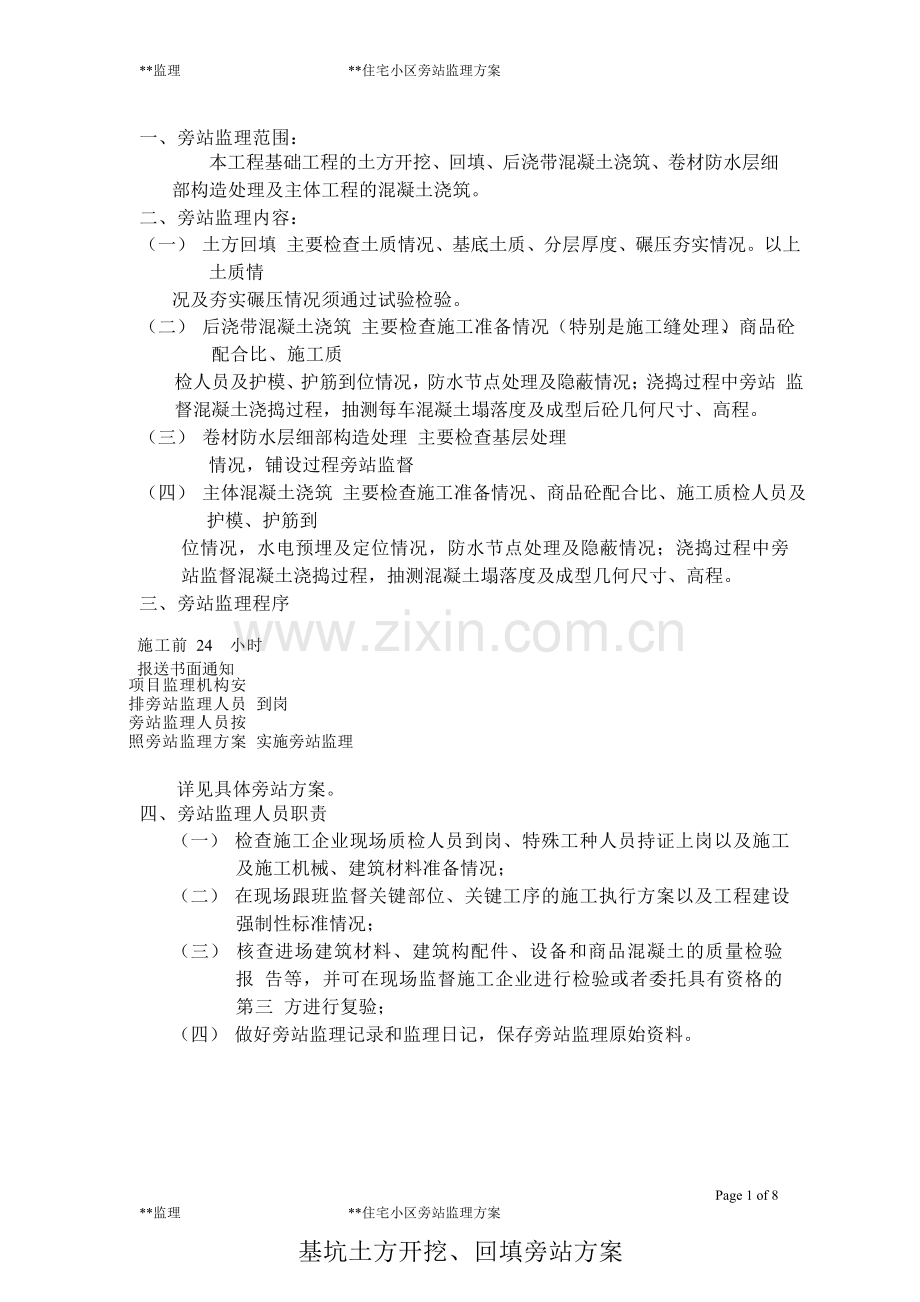

住宅小区旁站监理方案.doc

*监理*住宅小区旁站监理方案一、旁站监理范围：本工程基础工程的土方开挖、回填、后浇带混凝土浇筑、卷材防水层细 部构造处理及主体工程的混凝土浇筑。二、旁站监理内容：（一） 土方回填 主要检查土质情况、基底土质、分层厚度、碾压夯实情况。以上土质情况及夯实碾压情况须通过试验检验。（二） 后浇带混凝土浇筑 主要检查施工准备情况（特别是施工缝处理）、商品砼配合比、施工质检人员及护模、护筋到位情况，防水节点处理及隐蔽情况；浇捣过程中旁站 监督混凝土浇捣过程，抽测每车混凝土塌落度及成型后砼几何尺寸、高程。（三） 卷材防水层细部构造处理 主要检查基层处理情况，铺设过程旁站监督（四） 主体混凝土浇筑 主要检查施工准备情况、商品砼配合比、施工质检人员及护模、护筋到位情况，水电预埋及定位情况，防水节点处理及隐蔽情况；浇捣过程中旁 站监督混凝土浇捣过程，抽测混凝土塌落度及成型几何尺寸、高程。三、旁站监理程序施工前 24 小时报送书面通知项目监理机构安排旁站监理人员 到岗旁站监理人员按照旁站监理方案 实施旁站监理详见具体旁站方案。四、旁站监理人员职责（一） 检查施工企业现场质检人员到岗、特殊工种人员持证上岗以及施工 及施工机械、建筑材料准备情况；（二） 在现场跟班监督关键部位、关键工序的施工执行方案以及工程建设 强制性标准情况；（三） 核查进场建筑材料、建筑构配件、设备和商品混凝土的质量检验报 告等，并可在现场监督施工企业进行检验或者委托具有资格的第三 方进行复验；（四） 做好旁站监理记录和监理日记，保存旁站监理原始资料。Page 1 of 8 *监理*住宅小区旁站监理方案基坑土方开挖、回填旁站方案1基坑土方开挖施工过程中，必须安排有经过培训的监理人员进行旁站监理， 加强巡视。2督促审查施工单位设置测量控制网格，包括基线和水平基准点，要求设在不 受基础施工影响之处。人工（或机械）挖土垢基坑，在施工前根据龙门板桩 上的轴线，放出基坑（槽）的灰线（边缘）和水平标志。灰线、标高、轴线 应进行复核无误后，方可进行土方开挖。平面控制桩和水准点应采取可靠的 保护措施，定期复测和检查。3核查施工单位是否做好防洪排洪措施，应在场地周围设置必要的截水沟、排 水沟，疏通原有排水泄洪系统，保证场地不积水。4为防止超挖和保持边坡坡度正确，机械开挖至接近设计坑底标高，应预留30cm 厚土层，用人工开挖和修坡。5人工挖土，一般采取分层分段均衡往下开挖，较深的坑（槽），每挖 1m 左右 应检查边线和边坡，随时纠正偏差。6挖土时注意检查基坑底是否有古墓、洞穴、暗沟或裂隙、断层存在，如发现 迹象，应及时汇报，并进行探查处理。7弃土应及时运出，如需要临时堆土，或留作回填，堆土坡脚至坑边距离应按 挖坑深度、边坡坡度和土的类别确定；干燥密实土不小于 3m，松软土不小于5m。8基坑挖好后，应对坑底进行抄平、修整。机械土方开挖，标高控制在50mm, 人工开挖标高控制在30mm。如挖坑有小部分超挖，可用素土、灰土或砾石 填夯实至与地基土基本相同的密实度。9平整场地的表面坡度应符合设计要求，如设计无要求时，排水沟方向的坡度 不应小于 2。平整后的场地表面应逐点检查，检查点为每 100400m2 取 1 点，但不应少于 10 点；长度、宽度和边坡均为每 20m 取 1 点，每边不少于 1点10基坑土方开挖安全措施：1）、基坑开挖时，两人操作间距应大于 2.5m,多台机械开挖，挖土机间距应大于10m。挖土应由上而下，逐层进行，严禁先挖坡脚或逆坡挖土。2）、挖土方不得在危岩、弧石的下边或贴近未加固的危险建筑物的下面进行。Page 2 of 8 *监理*住宅小区旁站监理方案3）、基坑开挖应严格要求放坡。4）、基坑四周应设安全栏杆。5）、人工吊运土方时，应检查起吊工具、绳索是否牢靠。6）、多台机械同时开挖，应验算边坡的稳定性。挖土机离边坡应有一定的安全距 离。7）土方开挖过程中应督促施工单位、监测单位做好沉降观测和位移监测，超过 预警值立即报告并采取措施。11、土方回填 主要检查土质情况、基底土质、分层厚度、碾压夯实情况。并按设计要求土方回填密实度达 94%。以上土质情况及夯实碾压情况须通过试验检验。Page 3 of 8 *监理*住宅小区旁站监理方案混凝土结构工程旁站监理方案1.1 梁、柱节点钢筋旁站方案（1） 对梁、柱钢筋节点等重要部位，必须安排有经过培训的监理人员进行巡查、 旁站。（2） 对柱筋节点实施的电渣压力焊，必须根据本施工层（段）的钢筋接头数量 按检验批每 300 个接头现场见证取样一组。钢筋连接件（直螺纹连接件， 锥螺纹连接件）按检验批每 500 个接头见证取样一组。（3） 对梁节点的钢筋闪光对焊和接焊按检验批每 300 个焊接接头见证取样一 组。（4） 梁、砼墙等重要部位，应重点检查门洞处、穿管处及有特殊要求处，应严 格按设计及施工规范的要求，加强旁站检查，防止钢筋施工中错、漏放。（5） 注意控制梁、柱节点钢筋保护层的厚度，防止造成梁、柱主筋偏位而产生 露筋现象。（6） 严格控制梁、柱节点集中穿管而造成截面削弱。（7） 梁节点主筋的锚固长度及构造柱节点插筋的锚固长度，应按设计及03G101 图集的要求，旁站检查。（8） 重点旁站检查转换层、底板、各层顶板节点处，柱截面尺寸的改变及柱配 筋品种、规格、数量的改变。（9） 本工程使用、级钢筋，应加强对钢筋级别的控制，不同级别钢筋分开 堆放，使用过程中不得混用，并标识清楚，施工过程应有专人负责材料的 领用和使用。1. 2 砼浇筑旁站方案(1)砼浇筑施工过程中,必须安排有经过培训的监理人员进行旁站监理,加强巡视.(2)砼浇筑前施工单位应编制砼浇筑方案并报监理同意方可浇筑。(3) 认真审核本次浇筑的砼浇筑申请报告及砼配合比：水、砂、石子、外加剂、 粉煤灰等原材料的检验报告及开盘鉴定证明。如合格则给予签返，同意浇筑。否 则应退回，停止浇筑，待整改后再报审。充分做好浇筑前的准备工作.Page 4 of 8 *监理*住宅小区旁站监理方案(4)督促、检查施工单位现场施工管理人员是否到场，护筋、护模工人是否到位，以确保质量体系的正常运行。（5）要求施工方提供本次浇筑砼的数量，以确定本检验批应抽查的标准养护、 同条件养护试块的取样频率及砼坍落度应抽查的频率（每 100m3 相同配合比砼取 样检验不得少于一次）。另外，当目测检查有异常时，可随时进行坍落度检验。 标准养护、同条件养护应抽查的频率，以及取样方法参见预拌混凝土生产施工 技术规程DBJ13-42-20024.2.14.2.6。（6）砼浇筑旁站、过程中发现模板结构有变形、移位，应立即下令停止浇筑，并督促施工单位在已浇筑的砼初凝前修正完毕。（7）砼浇筑过程中监理应注意以下事项： a、加强砼浇筑现场的巡视工作。 b、检查施工单位是否安排专职管理人员现场指挥砼浇筑。c、混凝土拌合物的质量每车应目测检查，当目测正常时进行砼坍落度检验，每100m3 相同配合比砼取样检验不得少于一次，当一个工作台班相同砼配合比 的砼不足 100 m3 时取样检验不得少于一次；当目测检查有异常时可随时进行 塌落度的检验，检验不合格的砼按砼拌合物交货检验不合格处理。d、监理对砼浇注过程进行旁站监理，作好砼浇注的旁站记录，对砼浇筑过程中 的异常情况应详细记录。e、施工过程中不得任意留置施工缝，施工缝的位置应在砼浇筑前确定并留置在 结构受剪力较小且便于施工的部位，施工缝留置位置应符合有关规定。（8）砼收面时，梁板砼标高应按图纸标高拉线控制，采用木蟹板至少收面两遍， 以减少砼面层的收缩裂缝。Page 5 of 8 *监理*住宅小区旁站监理方案屋面、卫生间防水施工旁站方案1、屋面、卫生间防水施工过程中，必须安排有经过培训的监理人员进行旁站监 理，加强巡视。2、对进场防水的材料进行见证取样，见证送检，对不符合要求的防水材料监督， 对不符合要求的原材料坚决给予退场。3、屋面防水等级级一道防水设防，防水层选用高聚物改性沥青防水卷材，防 水卷材厚度 1 级防水等级：高聚物改性沥青防水卷材，厚度不小于 4mm。4、保温层选用挤塑板 20 厚，建筑找坡最薄处 30 厚，卫生间及其他用水房周边 墙体基脚今采用 C20 混凝土现浇 300mm 高，宽度同墙厚，防水层在墙、地交界 处垂直向上延伸 300mm 高，防水层均采用两道 1.5 厚聚氨脂防水层。5、基层要求及处理：1）基层表面应坚实、平整、光滑、不得有压裂、疏松、起砂、空鼓和凹凸 不平等现象，基层面上的灰尘、油污、颗粒等杂物应清除干净。2）阴阳角处基层应抹成圆弧或 45（135）度折角，其尺寸视卷材品质确定。3）基层必须干燥，基层干燥度可用简易判定方法，将 1 m2 卷材平坦地平铺 在基层上，静置 3-4 小时后掀开，基层面覆盖部位和卷材上均未见水印， 即满足要求。6、防水材料施工：1）施工工艺：基层处理基层干燥度判定喷涂基层处理剂节点附加 层试铺加热卷材垫熔胶滚压、排气、压实刮挤出胶接 缝缝口、末端收头、节点密封检查、整理、验收保护层施工。2）铺贴防水卷材前、应将找平层清扫干净，在基层上涂刷基层处理剂，深刷基 层处理剂要均匀一致，不得反复涂刷。3）基层处理剂干燥后，需先做附加层，附加层宽度不小于 500mm，附加层一般 部位全粘贴，变形缝处及阳角处空铺。4）卷材搭接要求：a 长边搭接：纵向搭接宽度，单层防水=100mm，垫熔法应 在边缘形成一道沥青条；b 短边搭接：卷材两端必须全部粘贴，搭接宽度， 单层宽度=150mm，当用聚酯胎卷材点粘式空铺时两头部分必须全粘 500mm 以上；c 在立面与平面的转角处，卷材的接缝应留在平面上，距立面不应小Page 6 of 8 *监理*住宅小区旁站监理方案于 600mm.5）卷材铺贴完毕后，必须对搭接接部位，端部及卷材收头部位进行密封处理， 应嵌填密封材料，封口胶式冷粘结剂，然后持平，使其形成明显沥青条。6）卷材铺贴完毕后，必须立即进行保护层的施工。7、施工注意事项：1）热熔胶法粘贴应适当掌握火焰温度不得过火或欠火，适当控制火焰与卷材面 的距离，烘烤面应均匀，避免烧穿或烧焦卷材。2）应特别注意卷材防水层及其转角处，变形缝，穿墙管及结构施工缝处卷材的 细部做法。3）防水卷材严禁在雨天、雪天施工，五级风以上天气和气温低于 50C 时，也不 得施工，施工中遇雨、雪时，应迅速将卷材周边余量埋压或封闭。4）在转角处，阴阳角等特殊部位，应增贴 12 层相同的卷材，宽度不宜小于500mm。8、 质量检查：1） 卷材表面热熔后应立即滚铺卷材，排除下面的空气，并辊压粘结牢固， 不得有空鼓、皱折。2)滚铺卷材时接缝部位必须溢出沥青热熔胶，并应随时刮封接口使接缝粘 结严密。3)铺粘后的卷材应平整，顺直，搭接尺寸正确，不得有扭曲。4)防水卷材应在施工前对其厚度用游标卡尺进行现场抽样检验，卷材防水 层的施工质量检验数量，应按铺贴面积每 100m2 抽查 1 处，每处 10 m2, 且 不得少于 3 处。卷材搭接宽度的允许偏差为-10mm。5)卫生间防水层在墙地交界处垂直向上延伸大于 300mm 高，两道 1.5 厚聚 氨脂防水层厚度大于 1.5mm。Page 7 of 8 *监理*住宅小区旁站监理方案编制：审核：Page 8 of 8
