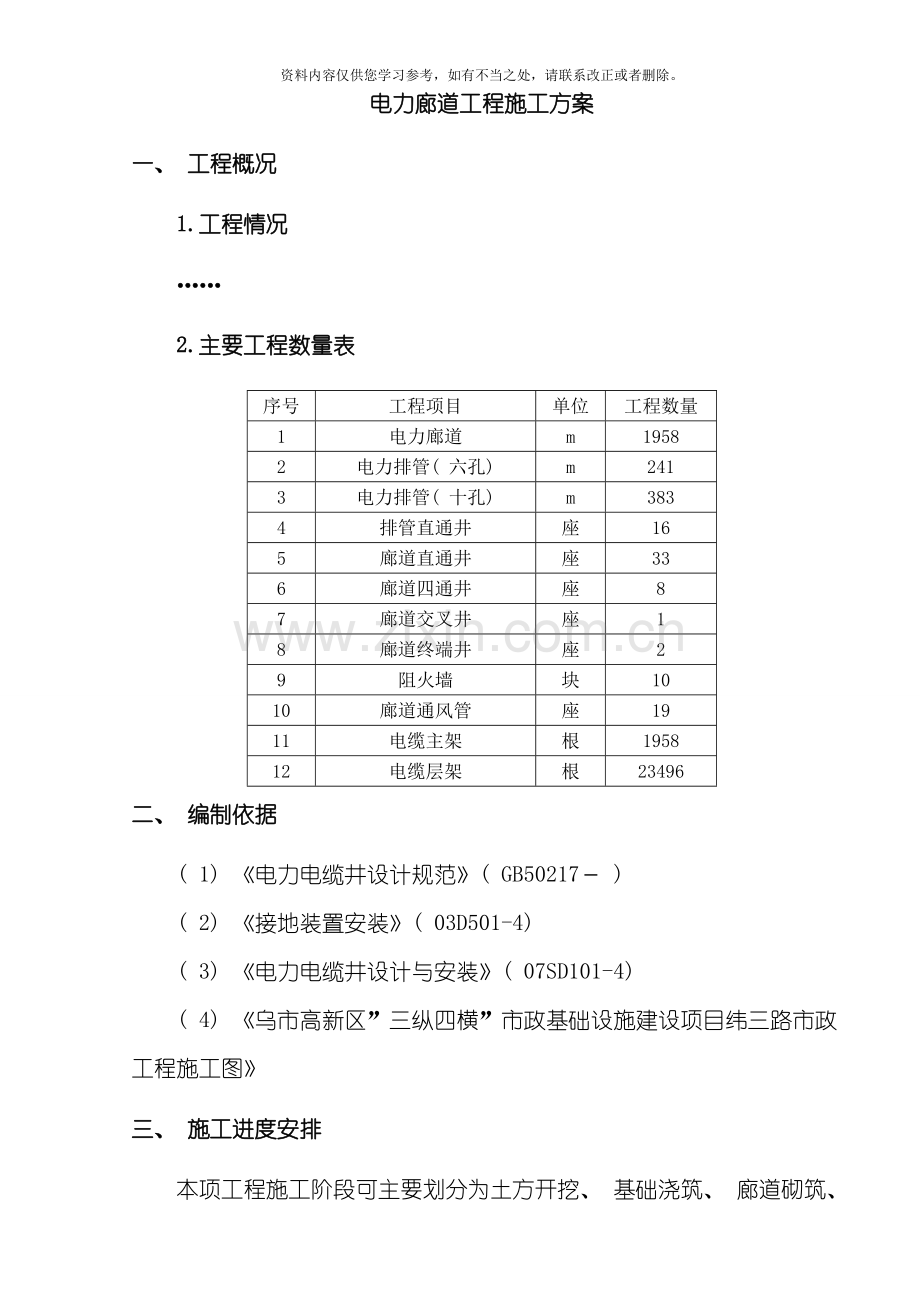

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。目 录1.工程概况12.编制依据13.施工进度安排14.施工方案34.1施工顺序34.2测量定位44.3土方开挖44.4廊道( 井) 基础浇筑44.5侧墙砌筑及预埋件安装54.6接地线及电缆支架安设54.7廊道( 井) 防水层64.8沟( 井) 顶盖板浇筑64.9廊道( 检查井) 沟槽回填65质量保证措施66.雨季施工措施67.安全生产措施78.文明施工措施89.文物及环境保护措施9电力廊道工程施工方案一、 工程概况1.工程情况2.主要工程数量表序号工程项目单位工程数量1电力廊道m19582电力排管( 六孔)m2413电力排管( 十孔)m3834排管直通井座165廊道直通井座336廊道四通井座87廊道交叉井座18廊道终端井座29阻火墙块1010廊道通风管座1911电缆主架根195812电缆层架根23496二、 编制依据( 1) 电力电缆井设计规范( GB50217 ) ( 2) 接地装置安装( 03D501-4) ( 3) 电力电缆井设计与安装( 07SD101-4) ( 4) 乌市高新区”三纵四横”市政基础设施建设项目纬三路市政工程施工图 三、 施工进度安排本项工程施工阶段可主要划分为土方开挖、 基础浇筑、 廊道砌筑、 检查井砌筑、 电缆主架及层架安装、 接地线安装、 盖板浇筑、 回填等。1.施工进度计划 本项工程施工进度安排: 计划开工日期为 4月1日,计划完工日期为 5月5日,共35天日历天。2.施工准备1) 人员配置: 为满足施工需要, 已配置足够的施工管理人员、 工程技术人员和劳动力, 建立完善的组织机构和健全的管理制度。主要人员配置如下: 施工负责人2人、 施工员2人、 技术员3人、 质检员1人、 试验员2人、 安全员2人、 材料员2人、 普工35人、 后勤2人, 共51人。2) 材料准备情况材料准备充分, 且进场材料都严格按要求进行检验和试验工作, 不合格材料不准进入施工现场。3) 机械设备为保证施工能顺利进行, 配备足够的机械设备, 能满足工程的全面开展。主要机械配置见下表。名称规格数量名称规格数量挖掘机2台小型压路机1吨2台平板振动器2台发电机4个打夯机4台砂浆机3台4) 技术准备组织施工技术人员熟悉设计文件, 明确设计意图和要求, 在施工前做到对设计图纸的审核。交桩后对控制点、 水准点进行复测, 并加密水准点及控制点护桩; 按设计图纸进行电力廊道定位放线, 用白灰撒出基槽开挖线, 并复核施工放样的正确性。配备试验人员, 加强与监理的联系, 做好试验委托工作。在电力廊道施工前, 做好原材料检测、 混凝土配合比、 砂浆配合比等工作。施工前, 应复测下游廊道底高程及道路上的各种现有管线。若发现问题及遇到特殊情况, 及时向建设单位、 设计单位和监理工程师等有关部门反映, 以便及时处理和解决。3.施工组织1) 项目的具体管理形式: 挖土组: 负责给水工程基槽土方开挖。运输组: 负责给水工程基槽所挖土方调运。砌墙、 砌井组: 负责用于该工程廊道及检查井的砌筑。回填碾压组: 负责该工程回填区域内的土方回填碾压工作。物资组: 负责该工程各种配件及其它材料的管理。试验室: 负责该工程地基压实度试验、 物资进场检验及回填区域内的各项试验2) 技术管理网络本合同段技术管理实行项目总工负责制, 实施全面的技术管理工作, 责任到人, 目标到人, 责、 权、 利落实到人, 以一流的装备, 一流的技术服务于现场, 服务于业主。测量队: 负责整个合同段内测量方案的编制、 测量工作及测量成果的交付。工程质量部: 负责本标段内的质量检验及QC小组活动, 是让业主满意的关键所在。技术管理部: 按施工方案进行施工管理及施工作业指导, 同时对工地安全进行检查及监督安全措施的落实。技术资料室: 对本合同段内的技术资料进行保存、 管理及向业主上报有关资料。 试验室: 负责本合同段路基土石方的各项试验, 并将有关资料上报资料室。四、 施工方案1.施工顺序1) 电力排管施工准备测量定位沟槽开挖验槽地基处理安装模板、 浇筑砼基础管道安装、 定向垫块安装模板、 浇筑包封混凝土拆除模板隐蔽验收管槽回填土验收。2) 电力廊道、 检查井施工准备测量定位沟槽开挖验槽地基处理廊道( 检查井) 底板砼廊道侧墙及检查井侧墙砌筑电缆支架安装( 包括接地线) 廊道( 检查井) 防水层隐蔽验收廊道检查( 井) 顶盖板浇筑廊道( 检查井) 沟槽回填土验收。2.测量定位1) 将水准点引测进入施工区域内, 作为施工测量依据, 同时所有控制点必须经过校核并经过监理复核后方可使用。2) 严格按施工图定出廊道平面位置, 包括廊道中心线和开槽边线。定线完毕后, 经有关部门校核后方可使用。3) 拉边线和高程桩线控制廊道中心与高程: 土方开挖时, 在槽底给定的中心桩一侧钉边线铁钎, 上挂边线, 边线高度与廊道中心高度一致, 以控制廊道中心。廊道开槽的底宽为廊道外缘宽度+1.0米, 电力排管沟槽底宽为管块宽度+0.6米, 沟槽坡度暂定为1: 0.5, 可根据实际情况调整。在槽帮两侧适当的位置打入高程桩, 其间距10m15m左右一对, 并施测上高程钉。连接槽两帮高程桩上的高程钉, 在连线上挂纵向高程线。拉紧高程线, 用眼串线看有无折点, 是否正常。以此控制廊道高程。 3.土方开挖根据设计图纸放出基槽开挖边线, 挖机进场就位开挖, 每开挖5m测量技术人员复测基底开挖标高, 严格控制开挖深度, 不超挖。 电力管槽、 沟槽和井室的土方开挖, 一律采用机械施工, 辅以人工配合作业。为防止机械施工可能扰动槽底( 侧墙) 原始土层( 压实土层) 结构, 拟在槽底标高以上和槽底外边线以内留出20cm左右的土层, 待机械开挖后, 用人工分别清挖至槽底设计高程和槽底外边线。4.廊道( 井) 基础浇筑( 1) 基础尺寸电力廊道、 井基础均为C20混凝土基础层, 基础宽度较廊道结构尺寸外侧宽200mm, 即: 对于18002200mm( 侧墙厚400mm) 的电力廊道, 底部基础宽度2800mm,厚度250mm; ( 2) 模板安装基础模板采用厚度不小于20mm的木板加工而成, 板的一面要保证平整、 光洁、 不吸水, 每一块板的长度根据现场需要确定, 原则上大面支撑的模板长度不低于 mm。大面不平整、 翘曲、 开裂、 变形的模板不得继续使用。木模板外侧钉以厚度不小于30mm的方木条, 间距不大于300mm, 长度与模板高度相同。模板安装时要用钢管在后部背杆, 在模板上适当位置打孔, 每一组孔的间距不超过500mm, 用铅丝穿孔与背杆捆绑在一起, 背杆连接处要与模板板缝错开, 错开距离不小于300mm, 模板背后每隔500mm设一根立杆, 立杆与长背杆用扣件连接锁死, 在模板底部每隔500mm设置一短钢管, 上部每隔500mm设置一斜撑, 斜撑一端用扣件连接在立杆上, 另一端与下部的短钢管相连。在斜撑与水平横撑连接处放置一块规格不小于10010020mm的垫木, 再在垫木背后的地面上打入一根短钢管固定, 防止模板松动或移位。在砼基础浇筑前, 要仔细检查, 保证基坑干净、 无杂物, 无松散积泥。检查底标高是否符合设计及规范要求, 检查模板位置、 高度是否准确, 合格后在模板上涂刷脱模机( 不得使用废机油) , 在地面上洒水润湿后方可浇筑。垫层混凝土用平板振动器振捣, 振捣完成后表面拉毛。底板用小型振动棒配合平板振动器振捣, 振捣完成后在侧墙范围内设预埋钢筋, 预埋钢筋表面应干净无浮土, 长度不小于500mm, 预埋钢筋为直径16mm的HRB335级钢筋, 预埋间距500mm。基础表面侧墙范围内混凝土拉毛, 其它部位表面收光处理。5.侧墙砌筑及预埋件安装在管沟侧壁上每隔1000mm设置一组预埋件( 见电施-03页) 。此预埋件在砌筑侧墙时放置, 放置位置见电施-03页, 位置要合理, 正确, 长度要合适。1) 砌筑前, 在基础地面上弹好墙身轴线、 墙边线及检查井的位置线。在砌砖时应根据在基础上谈好的线进行排砖。2) 砌筑砂浆应该随伴随用应在三个小时内用完, 墙体日砌高度不超过1.8m, 雨天不宜超过1.2m, 雨天砌筑时砂浆稠度应适当减少, 收工时将顶部覆盖好。3) 冬期砌筑砖墙, 砖应清楚冰霜; 水泥宜采用普通水泥; 砂中不得含大于1cm的冰块; 砂浆使用温度不应低于+5, 摻盐量应该符合规范规定。6.接地线及电缆支架安设电力管沟外敷设接地线为一505mm的镀锌扁钢, 此接地扁钢沿廊道侧墙敷设, 与各电缆支架的顶部焊接( 详见各道路电力电讯之电施-03页) , 焊接后注意补涂防腐层, 接地电阻不大于4欧姆。电缆支架按设计制作, 制作完成后按规定做好防腐处理, 防腐处理完成后按设计位置与预埋钢板进行焊接, 焊接完成后在防腐层破坏处重新补做防腐层。电缆支架布置、 材料规格、 支架组合详见07SD101-8-134.7.廊道( 井) 防水层1) 侧墙内外壁均需用1: 2水泥砂浆( 加5%避水浆) 抹面2cm;2) 廊道( 井) 全线外壁均做防腐处理, 采用环氧煤沥青漆, 涂底涂一道, 面漆两道, 干膜厚度不小于0.2。8.沟( 井) 顶盖板浇筑1) 支底模, 根据模板排列图, 假设支柱及龙骨, 支柱与龙骨的间距应根据模板的砼重量与施工荷载的大小, 在模板设计中确认。2) 绑扎钢筋, 严格按照设计要求规定的间距、 型号、 长度来布设钢筋。3) 浇筑混凝土: 浇筑前对模板内的垃圾、 泥土等杂物及钢筋的油污清干净, 并经检查垫块是否垫好; 浇筑混凝土应分时分段进行, 插点均匀排列, 逐点移动, 按顺序进行, 不得遗漏做到均匀震实。4) 每步完成后均需邀请监理方进行检验, 经检验合格后方可进行下一步工序。9.廊道( 检查井) 沟槽回填回填使用施工图规定填料进行回填, 沟槽回填中不得含有砖头、 瓦块、 混凝土块等杂物。回填时沟槽两侧对称回填, 每层虚铺厚度不大于250mm, 使用小型打夯机分层进行夯实, 每层夯实完毕, 由试验人员检测回填土压实度, 合格后再进行上层回填施工。五、 质量保证措施1) 施工技术人员施工前有交底, 施工中有检查指导, 施工后能验收, 超前控制。2) 检验试验人员对各种进场材料除要检查材料的合格证之外, 及时对各种材料进行必要的试验, 并进行标识, 发现问题及时反馈, 进行处理。3) 设置质量控制点, 严格按照规范执行, 专人负责其质量。4) 加强质量意识教育, 提高全员的质量意识。5) 加强技术培训, 提高施工人员技术水平, 测量及质控人员做到持证上岗。6) 执行有见证取样和送检制度的各项要求。六、 雨季施工措施1) 项目经理部成立以项目经理为首的雨期防汛领导小组, 负责安排、 管理、 落实、 检查各项雨施工作。成立雨季防汛小分队, 并有专人指挥, 随时进行排险。2) 施工现场建立排水系统, 准备好排水器材和道路防滑、 防陷的铺垫材料以及排水使用的电源。3) 沟槽开挖时在槽边设置挡水梗, 保证排水畅通, 防止场内雨水倒灌, 冲刷边坡, 并在已经开挖的沟槽内设排水沟和集水井, 以防泡槽, 开挖土方后及时做好边坡支护。加强安全检查, 发现槽内有积水, 边坡有裂缝和坍塌隐患及有流水不断时, 应立即与相关部门联系, 采取加固措施, 排除隐患, 经检查认可后, 方可施工。 4) 土方挖到槽底, 如遇有中到大雨时, 雨后严禁上人施工, 待晾槽后方可上人操作, 并禁止扰动原土层。5) 沟槽边坡放坡, 要根据土质及雨量适当加大放坡系数, 下步施工时再做修坡处理。6) 土方回填施工, 应注意填方土料含水量变化, 取土、 运土、 铺筑、 压实等各道工序连续进行。每层铺土必须当天压实完毕, 或在降雨前压实完毕。压实后的工作面应保持一定排水坡度, 且表面光滑不存积水, 取土场做好排水, 避免浸泡。7) 现场施工测量仪器, 测量时用伞遮挡, 防止曝晒或雨淋, 用完后及时装箱放在室内通风、 干燥处保存。8) 用电的机械设备按相应规定做好接地或接零保护装置, 并经常检查测试有效性及灵敏性。9) 对现场所有动力照明线路, 供配电电器设施进行一次全面检查, 对存在线路老化、 安装不良、 绝缘降低以及漏电等问题必须及时更换处理。配电箱、 电闸箱等, 要采取防雨、 防潮、 防淹、 防雷等措施, 外壳做接地保护。掌握气象预报情况, 严禁在雷雨天气作业。七、 安全生产措施( 1) 安全生产目标控制重大责任伤亡事故、 降低各类危害事件发生; 因工重伤控制在0.6之内; 控制火灾、 爆炸、 职业病和重大机械事故的发生; 争创文明标准工地。( 2) 建立以项目经理为首的安全保证领导小组, 安全工程师具体负责, 现场施工员负责安全措施的落实, 做到层层负责, 责任到人。( 3) 安全教育和训练进行安全教育与训练, 增强人的安全生产意识, 实行安全培训考核上岗制度。1) 对起重、 焊接等特殊工种, 进行专门的安全操作训练。2) 设立每周一次的安全活动日, 每天检查安全生产情况, 对职工进行经常性的安全教育和安全宣传活动。( 4) 落实安全责任制, 制定安全管理的各项规章制度, 定期落实检查, 对照整改。( 5) 在施工操作过程中, 严格按照科学的作业标准规范人的行为, 控制人的不安全行为, 减少人的失误。( 6) 各项安全技术措施: 1) 施工操作人员进入现场必须戴安全帽, 高空作业必须系安全带。2) 设置安全设施和安全装置, 定期检查其可靠性。3) 开改进劳动条件, 减轻劳动强度, 消除危险因素, 保证安全生产。4) 汛期应认真做好防汛工作。7) 经常性对施工人员进行安全施工的教育, 增加作业人员的安全意识。8) 规范作业, 制订安全操作技术规程和安全防护措施。9) 施工人员进入施工现场必须佩戴安全帽, 严禁穿拖鞋或赤臂施工。10) 严禁酒后上岗。11) 各种机械设备必须由专人操作和管理, 她人不得随意触动, 动力闸刀开关的启闭必须由电工负责。12) 各种机具设备必须定期检验, 发现问题立即停止使用, 待修理完善后方可再行使用。13) 汛期施工做好防汛工作。八、 文明施工措施1) 建立健全文明施工组织机构, 完善各种措施和方案, 做好施工标识, 规范施工。2) 在施工过程中严禁违章作业, 确保人身安全。3) 施工现场、 机棚料库、 材料堆放等都要合理布置, 整洁有序, 达到”三防”标准和符合现代管理要求。4) 工程用料做到计划用料, 所有材料均堆放在施工地界内, 每道工序做到工完料尽, 并保持整洁有序的施工现场。5) 现场管理、 技术、 质检、 安全等人员工作时配带上岗证。6) 驻地生活区布置合理, 干净整洁, 没有脏、 乱、 差现象存在。7) 机械车辆及设备经过村庄、 便道和公路时, 要按交通规则行驶, 不开快车, 不抢道, 礼让三先。8) 施工人员要尊重和理解当地风土人情, 遵守当地村规民约, 接受当地的风俗习惯, 和当地居民搞好关系。九、 文物及环境保护措施工程施工中认真执行国家文物保护法、 环境保护法和水土保护法等有关规定, 采取有效措施预防和消除因施工造成的环境污染。( 1) 文物保护施工时如发现文物古迹, 不得移动和收藏, 应保护好现场, 防止文物流失, 并暂时停止作业, 报告监理工程师和文物部门。( 2) 防止水土流失和废料废方处理。1) 防水排水在施工期间始终保持工地良好的排水状态, 修建一些临时渠道, 并于永久性排水设施相连接, 且不引起淤积和冲刷。2) 冲刷与淤积采取有效预防措施, 防止施工场所占用的土地和临时使用的土地受到冲刷。采取有效措施, 防止开挖土方对河流、 水道、 铁路、 浇灌渠或排水系统产生淤积或堵塞、 冲刷。施工中的临时排水系统, 应最大限度的减少水土流失及对水文状态的改变。3) 废料废方的处理清理场地的废料和弃方, 弃土后平整绿化, 使其与自然环境相协调。( 3) 防止和减轻水、 大气受污染1) 保护水质保证施工废水和生活污水不排入灌溉渠和水库。施工区域、 沙石料场, 在施工期间和完工以后应妥善处理。施工期间, 施工物料如沥青、 水泥、 油料、 化学品等应严格管理, 防止雨季或暴雨将物料随水流排入地表及附近水域造成污染。禁止机械在运转中产生的油污水未经处理就直接排放, 或维修机械时油污水直接排放。2) 控制扬尘为减少施工作业产生的灰尘, 应随时进行洒水或其它抑尘措施。3) 减少噪声、 废气污染机械设备的工艺操作要尽量减少噪声、 废气污染现象。
