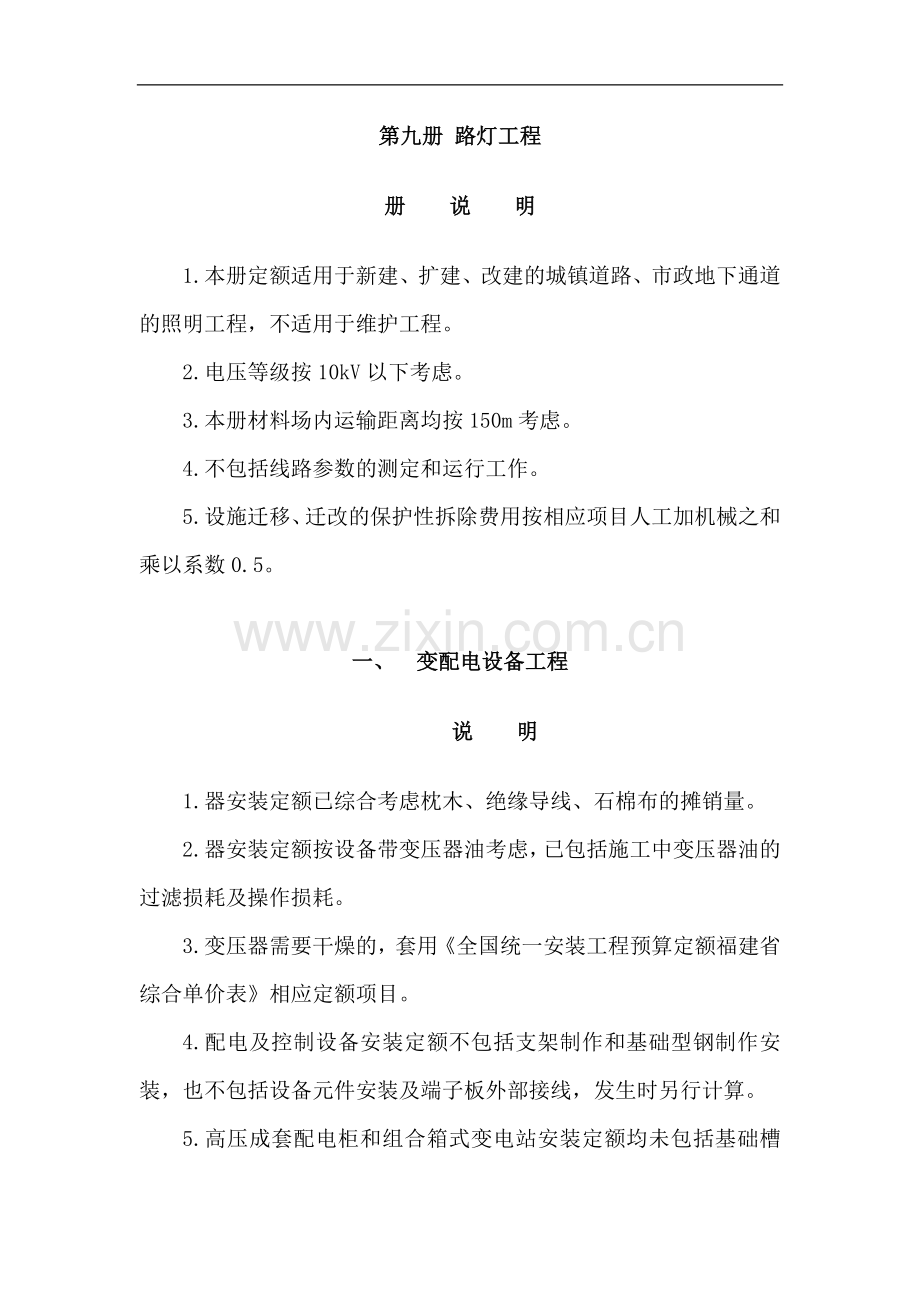

第九册-路灯工程-说明及工程量.doc

第九册 路灯工程
册 说 明
1.本册定额适用于新建、扩建、改建的城镇道路、市政地下通道的照明工程，不适用于维护工程。
2.电压等级按10kV以下考虑。
3.本册材料场内运输距离均按150m考虑。
4.不包括线路参数的测定和运行工作。
5.设施迁移、迁改的保护性拆除费用按相应项目人工加机械之和乘以系数0.5。

一、 变配电设备工程
说 明
1.器安装定额已综合考虑枕木、绝缘导线、石棉布的摊销量。
2.器安装定额按设备带变压器油考虑，已包括施工中变压器油的过滤损耗及操作损耗。
3.变压器需要干燥的，套用《全国统一安装工程预算定额福建省综合单价表》相应定额项目。
4.配电及控制设备安装定额不包括支架制作和基础型钢制作安装，也不包括设备元件安装及端子板外部接线，发生时另行计算。
5.高压成套配电柜和组合箱式变电站安装定额均未包括基础槽钢、母线及引下线的配置安装。
6.铁构件制作安装定额适用于本册定额范围的各种支架制作安装，定额不包括镀锌。
7.各设备安装定额均未包括接线端子及二次接线。
8.杆上变压器安装定额不包括支架、横担、支撑铁等固定卡具的用量，但已包括其安装的人工费，支架、横担、支撑铁等固定卡具的材料按实计算。
9.地上安装变压器定额不包括砌体砌筑，发生时另行计算。
10.配电及控制设备安装定额不包括支架制作和基础型钢制作安装，也不包括设备元件安装及端子板外部接线，应另行计算。
工程量计算规则
1.变压器安装、高压成套配电柜和组合箱式变电站安装按设计图示数量计算。
2.各种配电箱、柜安装按设计图示数量计算。
3.铁构件制作安装按设计图示尺寸以质量计算。
4.盘柜配线按设计图示尺寸计算。
5.各种接线端子按设计图示数量计算。

二、架空线路工程
说 明
1.本章定额按平原条件考虑，如在丘陵、山地施工时，其人工和机械数量乘以下列地形系数：

地形类别
丘陵
一般山地
调整系数
1.2
1.6

2.地形划分：平原地带指地形比较平坦，地面比较干燥的地带。丘陵地带指1km以内地形起伏相对高差在30～50m范围以内的矮岗、土丘等地带。一般山地指在250m以内地形起伏相对高差在30～50m范围以内一般山岭、沟谷地带、高原台地。
3.线路一次施工工程量在5根以内的，其人工和机械数量乘以系数1.2。
4.导线跨越架设适用于越线架的搭设、拆除和越线架的运输以及因跨越而施工难度增加的工作量。导线跨越在同一跨越档内，有两种以上跨越物时，则每一跨越物视为“一处”跨越，分别套用定额。单线广播线不算跨越物。
5.横担安装定额已包括金具及绝缘子安装人工消耗量。
6.本章基础定额混凝土强度等级按C20考虑，适用于路灯杆塔、金属灯柱、控制箱基础工程，设计强度等级不同时可换算。
7.本定额不包括灯杆坑挖填土工作，应套用《通用项目》册相应定额项目；也不包括灯杆内绝缘线敷设工作，应套用本册相应定额项目。
8.工地运输适用于混凝土制品、电杆、金具、线材，从集中材料堆放点或工地仓库运至杆位上距离超过150m的运输。
9.基础制作定额综合考虑了钢模板与木模板，使用时不得调整。基础制作按照现场搅拌考虑，实际使用商品混凝土时，每立方米混凝土工程量扣除0.655工日和混凝土搅拌机的全部台班，其他消耗量不变，混凝土单价按照商品混凝土单价计算。
工程量计算规则
1.底盘、卡盘、拉线盘按设计图示数量计算。
2.各种电线杆组立按设计图示数量计算。
3.制作安装按设计图示数量计算。
4.横担安装按设计图示数量计算。
5.导线架设按设计图示尺寸以单线长度加导线预留长度计算。
6.导线跨越架设按设计图示数量计算，每个跨越间距按50m以内考虑，大于50m小于 100m时，按2处计算。
7.绝缘子安装按设计图示数量计算。
8.开关箱号、路灯设施编号、钉粘贴号牌按设计图示数量计算。开关箱号不满10只按10只计算；路灯编号不满15只按15只计算；钉粘贴号牌不满20个按20个计算。
9.混凝土基础制作按设计图示尺寸以体积计算。
10.工地运输按施工组织设计确定的数量计算。
三、电 缆 工 程
说 明
1.本章定额包括常用的10kV以下电缆敷设，未考虑在河流和水区、水底、井下等条件的电缆敷设。
2.电缆在山地丘陵地区直埋敷设时，人工数量乘以系数1.3，所需的材料如固定桩、夹具等按实计算。
3.电缆敷设定额未考虑波形增加长度及预留等富余长度，该长度应计入工程量之内。
4.本章定额未包括下列工作内容：
（1）隔热层、保护层的制作安装。
（2）电缆的冬季施工加温工作。
5.电缆头制作安装定额按铜芯考虑，铝芯电缆终端头安装人工按铜芯电缆终端头相应定额乘以系数0.83。材料铜质压接管、铜接线端子改为铝压接管、铝接线端子。
6.桥架安装包括运输、组合、螺栓或焊接固定，弯头制作，附件安装，切割口防腐，桥式或托盘式开孔，上管件，隔板安装，盖板安装，接地。
7.桥架支撑架定额适用于立柱、托臂及其他各种支撑架的安装。本定额已综合考虑了采用螺栓、焊接和膨胀螺栓三种固定方式，实际施工中，不论采用何种固定方式，定额均不作调整。
8.电缆保护管钢管敷设定额适用于横穿路面且两头打喇叭口的钢管敷设，其他钢管敷设套用第四章的相应定额。

工程量计算规则
1.电缆沟盖板揭、盖定额，按每揭盖一次以“延长米”为计量单位计算。如又揭又盖，则按两次计算。
2.电缆保护管按设计图示长度并增加规范规定的预留长度计算。
3.电缆敷设按设计图示长度以单根延长米计算。电缆敷设长度应根据敷设路径的水平和垂直敷设长度，并增加规范规定的预留长度与规定的检修余量计算。
4.电缆终端头及中间头按设计图示数量计算。一根电缆按两个终端头，中间头设计有图示的，按图示确定，没有图示的，按实际计算。
5.桥架安装按设计图示长度计算。

四、配管配线工程
说 明
定额中未包括钢索架设及拉紧装置、接线箱（盒）、支架的制作安装，其工程量另行计算。
工程量计算规则
1.各种配管按设计图示长度计算。
2.管内穿线按设计图示尺寸以单线长度计算。
3.塑料护套线明敷设按设计图示数量以单线长度计算。
4.钢索架设按设计图示长度计算，不扣除拉紧装置所占长度。
5.母线拉紧装置及钢索拉紧装置制作安装按设计图示数量计算。
6.接线盒安装按设计图示数量计算。
7.蝶式绝缘子配线按设计图示数量计算。
五、照明器具安装工程
说 明
1.本章已包括利用仪表测量绝缘及一般灯具的试亮工作。
2.各种灯杆内穿线均套相应的配管配线定额。
3.本章未包括电缆接头的制作及导线的焊压接线端子，如实际使用时，另行计算。
4.6m以下广场灯、柱灯、景观灯、华灯定额已包括灯杆安装；但其地脚螺丝材料费未计价。
5.本章定额已考虑了高度在11m以内的高空作业因素，如安装高度超过11m时，其定额人工数量乘以系数1.2。
6.成套灯具中灯架的损耗率为1.005、 灯具的损耗率为1.01、灯泡的损耗率为1.01。
7.单、双臂挑灯架、广场灯、柱灯、景观灯、华灯、高杆灯架、其他灯具、照明器件安装均不包括配线，应根据实际配线数量执行管内穿线定额。

工程量计算规则
1.各种悬挑灯、广场灯、高杆灯灯架分别按设计图示数量计算。
2.各种灯具、照明器件安装分别按设计图示数量计算。
3.灯杆座安装按设计图示数量计算。
六、防雷接地装置工程
说 明
1.接地母线敷设定额按自然地坪和一般土质考虑，包括地沟的挖填土和夯实工作，不得重复计算土方量。如遇有石方、矿渣、积水、障碍物等情况可另行计算。
2.本章不适用于采用爆破法施工敷设接地线、安装接地极，也不包括高土壤电阻率地区采用换土或化学处理的接地装置及接地电阻的测试工作。
3.本章避雷针安装、避雷引下线的安装定额均已考虑了高空作业的因素。
4.本章避雷针定额按成品件考虑。
工程量计算规则
1.接地极制作安装按设计图示数量计算，其长度按设计图示数量长度计算；设计无规定时，按每根2.5m计算。
2.接地母线敷设按设计图示长度计算。
七、电气调整试验
说 明
输配电装置系统调试中电压等级小于或等于1kV的定额适用于所有低压供电回路，如从低压配电装置至分配电箱的供电回路（包括照明供电回路）。凡供电回路中带有仪表、继电器、电磁开关等调试元件的（不包括刀开关、保险器），均按照调试系统计算。输配电设备系统调试包括系统内的电缆试验、绝缘耐压试验等调试工作。配电箱内只有开关、熔断器等不含调试元件的供电回路，则不再作为调试系统计算。
工程量计算规则
1.工程项目连成一个母网时，按照一个系统计算测试工程量；单项工程或单位工程自成母网不与工程项目母网相连的独立接地网，单独计算一个系统计算测试工程量。
2.输配电系统调试按设计图示数量计算。
3.接地系统调试按设计图示数量计算
八、路灯灯架制作安装工程
说 明
本章主要适用灯架施工的型钢煨制、型钢胎具制作。
工程量计算规则
1.路灯灯架制作安装按设计图示尺寸以质量计算。
2.型钢煨制胎具，按不同钢材、煨制直径以“个”为计量单位计算。
九、刷油防腐工程
说 明
1.本章适用于金属灯杆面的人工、半机械除锈、刷油防腐工程。
2.人工、半机械除锈分轻、中锈两种，区分标准为：
（1）轻锈：部分氧化皮开始破裂脱落，轻锈开始发生。
（2）中锈：氧化皮部分破裂脱落呈现粉末状，除锈后用肉眼能见到腐蚀小凹点。
3.本定额不包括除微锈（标准氧化皮完全紧附，仅有少量锈点），发生时按轻锈定额的人工、材料、机械数量乘以系数0.2。
4.因施工需要发生的二次除锈，其工程量另行计算。
5.金属面刷油定额不包括除锈费用。
6.本章按安装地面刷油考虑，没考虑高空作业因素。
7.油漆与实际不同时，可根据实际要求进行换算，但人工不变。
工程量计算规则
1.刷油按设计图示尺寸以面积计算。
2.一般金属结构和管廊钢结构按设计图示尺寸以质量计算。
