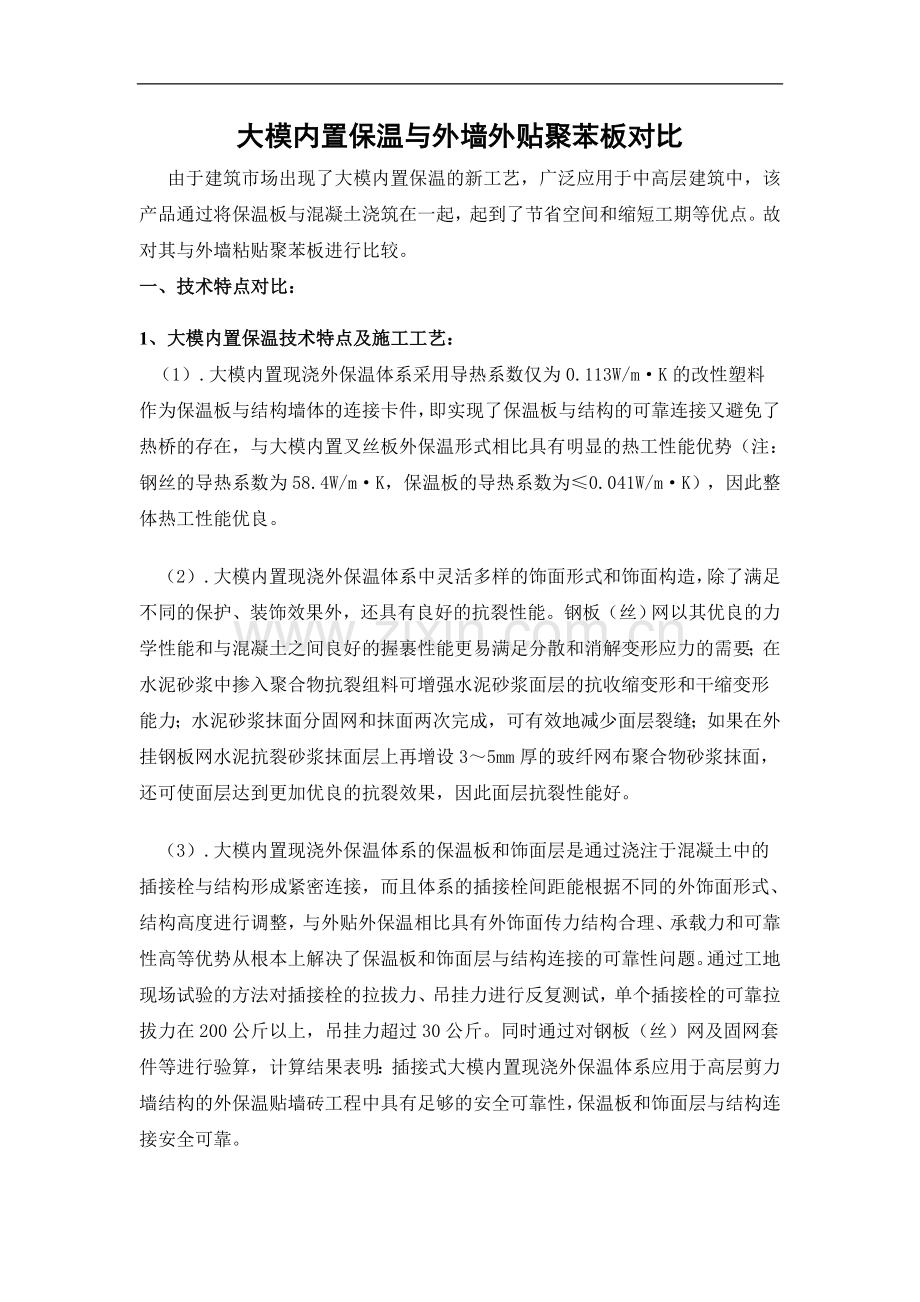

大模内置保温与外墙外贴聚苯板对比
由于建筑市场出现了大模内置保温的新工艺，广泛应用于中高层建筑中，该产品通过将保温板与混凝土浇筑在一起，起到了节省空间和缩短工期等优点。故对其与外墙粘贴聚苯板进行比较。
一、技术特点对比：
1、大模内置保温技术特点及施工工艺：
   （1）.大模内置现浇外保温体系采用导热系数仅为0.113W/m·K的改性塑料作为保温板与结构墙体的连接卡件，即实现了保温板与结构的可靠连接又避免了热桥的存在，与大模内置叉丝板外保温形式相比具有明显的热工性能优势（注：钢丝的导热系数为58.4W/m·K，保温板的导热系数为≤0.041W/m·K），因此整体热工性能优良。
　（2）.大模内置现浇外保温体系中灵活多样的饰面形式和饰面构造，除了满足不同的保护、装饰效果外，还具有良好的抗裂性能。钢板（丝）网以其优良的力学性能和与混凝土之间良好的握裹性能更易满足分散和消解变形应力的需要；在水泥砂浆中掺入聚合物抗裂组料可增强水泥砂浆面层的抗收缩变形和干缩变形能力；水泥砂浆抹面分固网和抹面两次完成，可有效地减少面层裂缝；如果在外挂钢板网水泥抗裂砂浆抹面层上再增设3～5mm厚的玻纤网布聚合物砂浆抹面，还可使面层达到更加优良的抗裂效果，因此面层抗裂性能好。
　（3）.大模内置现浇外保温体系的保温板和饰面层是通过浇注于混凝土中的插接栓与结构形成紧密连接，而且体系的插接栓间距能根据不同的外饰面形式、结构高度进行调整，与外贴外保温相比具有外饰面传力结构合理、承载力和可靠性高等优势从根本上解决了保温板和饰面层与结构连接的可靠性问题。通过工地现场试验的方法对插接栓的拉拔力、吊挂力进行反复测试，单个插接栓的可靠拉拔力在200公斤以上，吊挂力超过30公斤。同时通过对钢板（丝）网及固网套件等进行验算，计算结果表明：插接式大模内置现浇外保温体系应用于高层剪力墙结构的外保温贴墙砖工程中具有足够的安全可靠性，保温板和饰面层与结构连接安全可靠。

（4）.大模内置现浇外保温体系的安装过程非常简单方便，无需专业技术工人，普通工人经过简单的技术培训即可独立完成操作过程，操作工具也只需手锯和墨斗等，保温板安装方便，可操作性好。体系特殊节点的做法
（5）. 大模内置保温板作法为采用单面带齿形的聚笨板或挤塑板置于大模内侧，浇注混凝土之后，利用齿形结构增加了水泥的附着力，使保温板固定于现浇钢筋混凝土的外墙外侧，之后用LB绿宝系列干粉料中的保温板罩面剂将保温板外侧罩面并压入一层耐碱玻纤涂塑网格布。
（6）采用EPS外保温板时，墙体混凝土浇筑阶段，吸收混凝土内水分，致使外保温板受潮，外保温板的干燥需要一定时间。大模内置外保温与主体结构的连接精度要求较高，如垂直度和整个平面的平整度等要求。
阳台等外出、内凹部位仍需人工粘贴保温板。
2、外墙粘贴聚苯板的技术特点及施工工艺：
（1）外墙粘贴聚苯板可用于基层为混凝土、空心砌块、轻质填充砌体、粘土砖等许多材料外墙保温工程。
（2）该技术采用点边粘贴的做法和先进的硬质绝热材料，消除了建筑物冷热桥现象，具有显著的防水效果，对建筑物有保护作用，同时增强了居住的舒适度，装饰效果好，相容性好，抗老化效果好，是一种特别适合中国建筑国情的外墙外保温体系。
（3）聚苯板或挤塑聚苯板用粘结剂固定在基层上，需要时可使用辅助锚栓
二、做法示意图：
1.大模内置保温：

2.外墙粘贴聚苯板：

大模内置保温刷涂料
工序
施工工艺
单位
单价（元/m2）
1
挂铅丝网
m2
10
2
70聚苯板
m2
27
3
锚固栓固定
m2
5
4
10mm聚合物水泥砂浆,中间压入耐碱玻纤网格布一层
m2
25.00
5
外墙涂料底漆，外墙面漆两遍
m2
19.50
6
合计
m2
86.5
三、成本对比：

外墙外贴聚苯板刷涂料
工序
施工工艺
单位
单价（元/m2）
1
墙体刷界面处理剂
m2
1.20
2
20厚1：3水泥砂浆找平层
m2
12.57
3
外保温粘结剂
m2
20.00
4
10厚聚合物砂浆粘贴60厚双面小凹槽聚苯板保温层（粘贴后用专用固定件固定于墙体）
m2
45.00
5
5mm聚合物水泥砂浆,中间压入耐碱玻纤网格布一层
m2
15.00
6
外墙涂料底漆，外墙面漆两遍
m2
19.50
7
合计
m2
113.27
可见，采用大模内置保温刷涂料造价为86.5元/m2，而采用外墙外贴聚苯板刷涂料造价为113.27元/m2，节约23.6%。
通过以上比较看出大模内置保温作为一种新型的施工工艺其完美体现了设计规范的要求和原则，其技术先进性、性价比及其与环境适应能力均优于传统的外墙外贴聚苯板。正为广大设计人员认同，已经在国内众多工程中得到推广应用，取得了很好的经济效果，并将得到更的广泛应用。
