SATA接口详解

一、SATA数据接口和电源接口

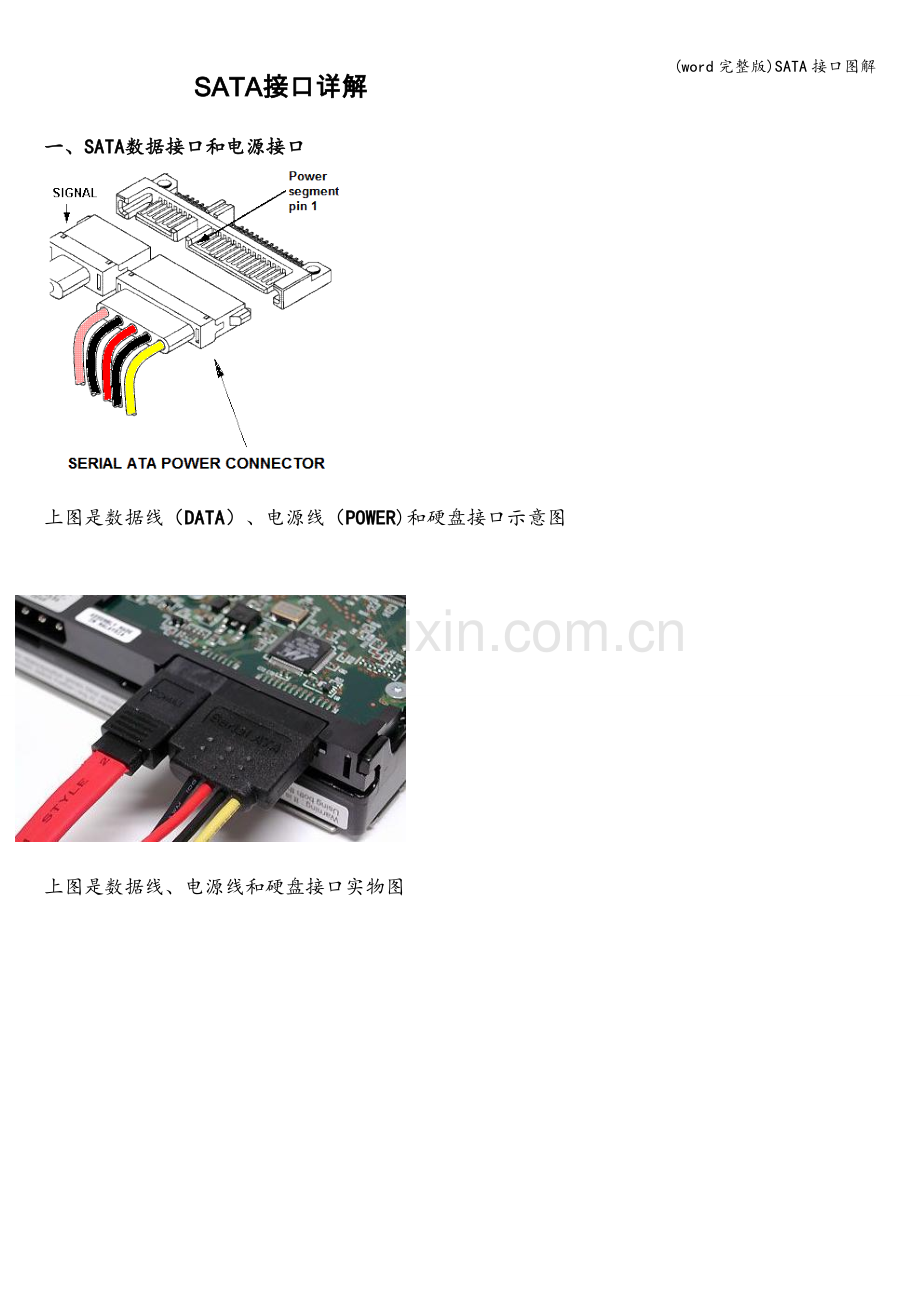

上图是数据线（DATA）、电源线（POWER)和硬盘接口示意图

上图是数据线、电源线和硬盘接口实物图

上图是 SATA数据线（7针)对应硬盘上的数据接口（7 针）特写

上图是 SATAS数据线(母口）特写，（硬盘上接口成为公口）

二、数据接口（7针)定义

引脚定义：
1 GND Ground 接地,一般和负极相连
2 A Transmit 数据发送正极信号接口
3 A- Transmit 数据发送负极信号接口
4 GND Ground 接地,一般和负极相连
5 B— Receive 数据接收负极信号接口
6 B Receive 数据接收正极信号接口
7 GND Ground 接地，一般和负极相连

三、电源接口（15针）定义

针脚 信号 线颜色 定义
1 +3。3VDC 橙色 直流 3.3V 正极电源针脚
2 +3.3VDC 橙色 直流 3。3V 正极电源针脚
3 +3.3VDC 橙色 直流 3。3V 正极电源针脚,预充电，与第二路配对
4 GND 黑色 接地，一般和负极相连,与第 1 路配对
5 GND 黑色 接地，一般和负极相连,与第 2 路配对
6 GND 黑色 接地,一般和负极相连,与第 3 路配对
7 +5VDC 红色 直流 5V 正极电源针脚，预充电,与第二路配对
8 +5VDC 红色 直流 5V 正极电源针脚
9 +5VDC 红色 直流 5V 正极电源针脚
10 GND 黑色 接地，一般和负极相连,与第 2 路配对
11 Optional 黑色 保留的针脚
12 GND 黑色 接地,一般和负极相连，与第 1 路配对
13 +12VDC 黄色 直流 12V 正极电源针脚,预充电,与第二路配对
14 +12VDC 黄色 直流 12V 正极电源针脚
15 +12VDC 黄色 直流 12V 正极电源针脚
