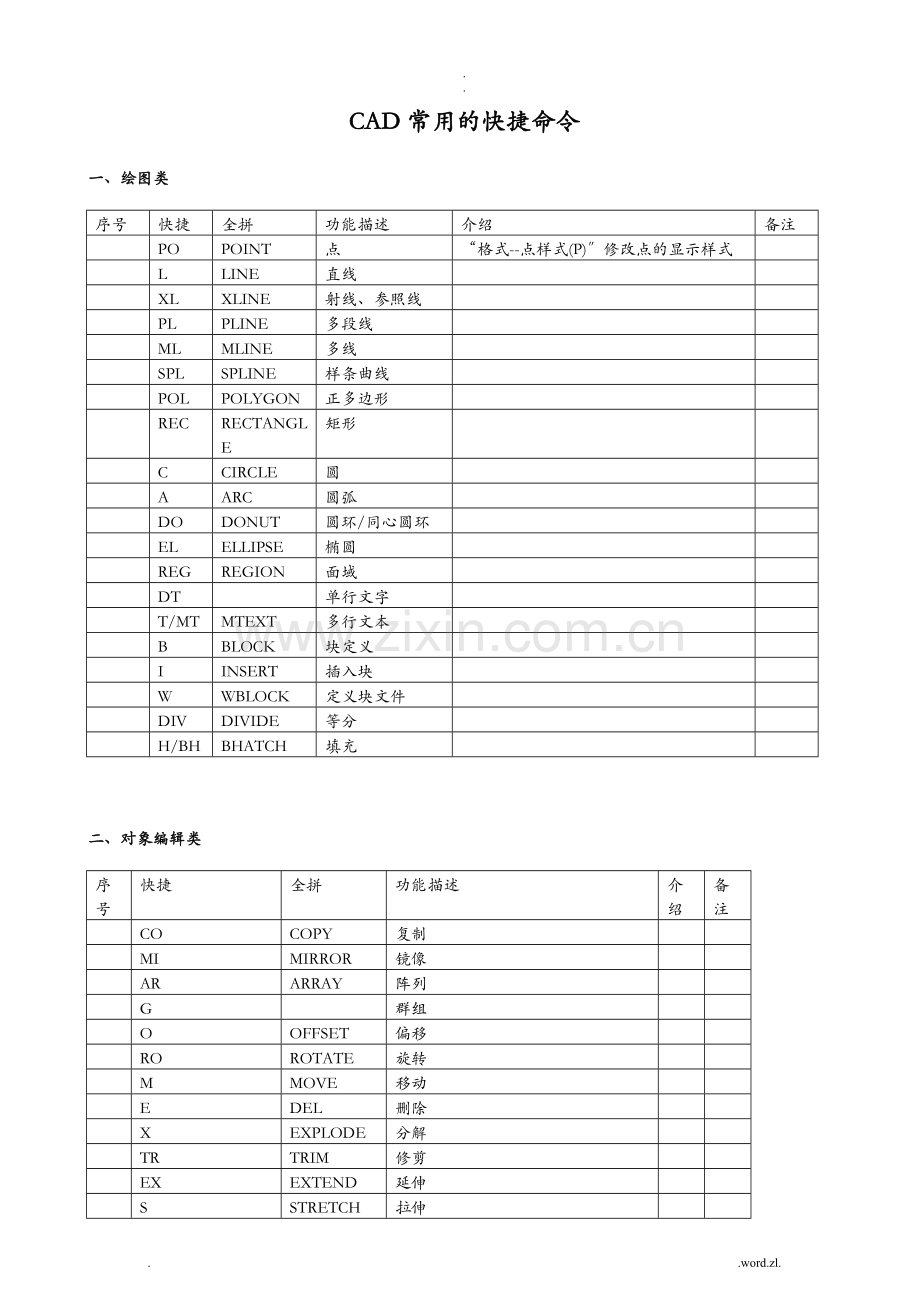

. .CAD常用的快捷命令一、绘图类序号快捷全拼功能描述介绍备注POPOINT点“格式-点样式(P)修改点的显示样式LLINE直线XLXLINE射线、参照线PLPLINE多段线MLMLINE多线SPLSPLINE样条曲线POLPOLYGON正多边形RECRECTANGLE矩形CCIRCLE圆AARC圆弧DODONUT圆环/同心圆环ELELLIPSE椭圆REGREGION面域DT单行文字T/MTMTEXT多行文本BBLOCK块定义IINSERT插入块WWBLOCK定义块文件DIVDIVIDE等分H/BHBHATCH填充二、对象编辑类序号快捷全拼功能描述介绍备注COCOPY复制MIMIRROR镜像ARARRAY阵列G群组OOFFSET偏移ROROTATE旋转MMOVE移动EDEL删除XEXPLODE分解TRTRIM修剪EXEXTEND延伸SSTRETCH拉伸LENLENGTHEN直线拉长SCSCALE比例缩放BRBREAK打断CHACHAMFER倒角FFILLET倒圆角PEPEDIT多段线编辑EDDDEDIT修改文本ME等分REA重画REN重命名SI文字样式FIND查找三、窗口控制类序号快捷全拼功能描述介绍备注PPAN平移M移动Z+空格+空格实时缩放Z局部放大Z+P返回上一视图Z+E显示全图LS列表显示:命令历史纪录四、对象属性序号快捷全拼功能描述介绍备注ADCADCENTER设计中心“【CTRL】+2CH, MOPROPERTIES修改特性“【CTRL】+1MAMATCHPROP属性匹配STSTYLE翻开字体设置对话框COLCOLOR设置颜色LALAYER图层操作LTSLTSCALE线形比例LTLINETYPE线形LWLWEIGHT线宽UNUNITS图形单位ATTATTDEF属性定义ATEATTEDIT编辑属性BOBOUNDARY边界创立，包括创立闭合多段线和面域ALALIGN对齐EXITQUIT退出EXPEXPORT输出其它格式文件IMP,IMPORT入文件输OP,PROPTIONS自定义CAD设置PRINTPLOT打印PUPURGE去除垃圾RREDRAW重新生成RENRENAME重命名SNSNAP捕捉栅格DSDSETTINGS设置极轴追踪OSOSNAP设置捕捉模式PREPREVIEW打印预览TOTOOLBAR工具栏VVIEW命名视图AVdsviewer翻开 视图对话框AAAREA面积DIDIST距离LILIST显示图形数据信息MAmatchprop特性匹配MASSPROP质量特性五、尺寸标注：序号快捷全拼功能描述介绍备注DDIMSTYLE标注样式设置DLIDIMLINEAR直线标注DALDIMALIGNED对齐标注DRADIMRADIUS半径标注DDIDIMDIAMETER直径标注DLE圆心标注DANDIMANGULAR角度标注DCEDIMCENTER中心标注DORDIMORDINATE点标注TOLTOLERANCE标注形位公差LEQLEADER快速引出标注DBADIMBASELINE基线标注DCODIMCONTINUE连续标注DEDDIMEDIT编辑标注DOVDIMOVERRIDE替换标注系统变量QDIM快速标注TOL公差标注ID点坐标六、测量序号快捷全拼功能描述介绍备注DI查询距离LI查询多线段距离CAL计算器AA测量区域和周长(area)七、功能键序号快捷全拼功能描述介绍备注【F1】HELP帮助【F2】实现作图窗和文本窗口的切换【F3】OSNAP对象捕捉【F4】数字化仪控制【F5】等轴测平面切换【F6】控制状态行上坐标的显示方式【F7】GRIP栅格显示模式控制【F8】ORTHO正交模式控制【F9】栅格捕捉模式控制【F10】极轴模式控制【F11】对象追踪式控制八、对象捕捉序号快捷全拼功能描述介绍备注TT临时追踪点FROM从临时参照到偏移ENDP捕捉到圆弧或线的最近端点MID捕捉圆弧或线的中点INT线、圆、圆弧的交点APPINT两个对象的外观交点EXT线、圆弧、圆的延伸线CEN圆弧、圆心的圆心QUA圆弧或圆的象限点TAN圆弧或圆的限象点PER线、圆弧、圆的重足PAR直线的平行线NOD捕捉到点对象INS文字、块、形、或属性的插入点NEA最近点捕捉九、CTRL组合键序号快捷全拼功能描述介绍备注【CTRL】+1PROPERTIES修改特性【CTRL】+2ADCENTER设计中心，翻开图象资源管理器【CTRL】+6翻开图象数据原子【CTRL】+OOPEN翻开文件【CTRL】+NNEW新建文件【CTRL】+M翻开选项对话框【CTRL】+PPRINT打印文件【CTRL】+SSAVE保存文件【CTRL】+SHIFT+S图形另存为【CTRL】+SHIFT+C带基点复制【CTRL】+ZUNDO放弃【CTRL】+XCUTCLIP剪切【CTRL】+CCOPYCLIP复制【CTRL】+VPASTECLIP粘贴【CTRL】+BSNAP栅格捕捉模式控制(F9)【CTRL】+FOSNAP控制是否实现对象自动捕捉(F3)【CTRL】+GGRID栅格显示模式控制(F7)【CTRL】+LORTHO正交【CTRL】+W对象追 踪式控制(F11) 【CTRL】+U极轴模式控制(F10)【CTRL】+J重复执行上一步命令【CTRL】+K 超级 【CTRL】+A编组【CTRL】+D坐标【CTRL】+E等轴测平面【CTRL】+T数字化仪【CTRL】+Y重复【CTRL】+IInput参加输入()工程【CTRL】+RRun执行()序列十、其他功能序号快捷全拼功能描述介绍备注BOX长方体SPHERE球体CYLINDER圆柱体CONE圆锥体WEWEDGE三维楔体TOR三维圆环3A3DARRAY三维阵列EXTEXTRUDE将二维对象拉伸为三、维ORBIT3DORBIT三维动态观察器REVREVOLVE利用绕轴旋转二维对象创立三维体INFIMTERFERE由共同局部创立三维实体3F3DFACE三维外表3P3DPOLY三维多义线3DMESH三维网格DTDTEXT写入文字SPspell拼音的校核TIMETIME时间SETTVARSETTVAR设置变量IO插入文档程序END端点、完毕DORDIMORDIMATE坐标式标注DRDRAWORDER显示顺序DREDIMREASSOCIATE标注关联DVDVIEW定义平行投影或透视投影视图EERASE删除对象FIFILTER过滤器GGROUP选择集设定GRDDGRIPS夹点控制设定*HHATCH命令式绘制图案填充HEHATCHEDIT编辑图案填充HIHIDE消隐IADIMAGEADJUST图像调整IATIMAGEATTACH并入图像ICLIMAGECLIP截取图像IMIMAGE附着图像ININTERSECT将相交实体或面域局部创立IOINSERTOBJ插入对象LOLAYOUT配置设定MEMEASURE量测等距布点MSMSPACE从图纸空间转换支模型空间MVMVIEW浮动视口PARTIALOPENPASTESPEC将指定的对象加载对新图形中PRCLOSEPROPERTIESCLOSE关闭对象特性修改对话框PSPSPACE图线空间PTWPUBLISHTIWEB发送支网页RAREDRAWALL所有视口重绘REREGEN重新生成REAREGENALL所有视口重新生成RMDDRMODES打印辅助设定RPRRPREF设置渲染参考RRRENDER渲染SCRSCRIPT调入剧本文件SETSETVAR设定变量值SHASHADE着色SLSLICE用平面剖切实体SOSOLID填实的三边形或四边形SPSEELL拼字SPESPLINEDIT编辑样条曲线SUSUBTRACT差集运算TATABLET数字化仪规划TITILEMODE图线空间和模型空间设定切换UCDDUCS用户坐标系UCPDDUCSP设置正交窗口UNIUNION并集运算VPDDVPOPINT视点XAXATTACH贴附外部参考XBXBIND并入外部参考XCXCLIP截取外部参考XRXREF外部参考控制ZZOOM视口缩入控制APAPPLOAD加载、卸载应用程序CHCHANGE命令式特性修改DBCDBCONNECT提供到外部数据库表的接口DDADIMDISASSOCIATE标注不关联DSETTINGS/OSNAP草图高置REVSRRF旋转曲面TABSURF平移曲面RULESURF直纹曲面EDGESURF边界曲面VIEWRES快速缩放VIEWPORTS/VPORTS多视窗SEC实体剖面. .word.zl.
