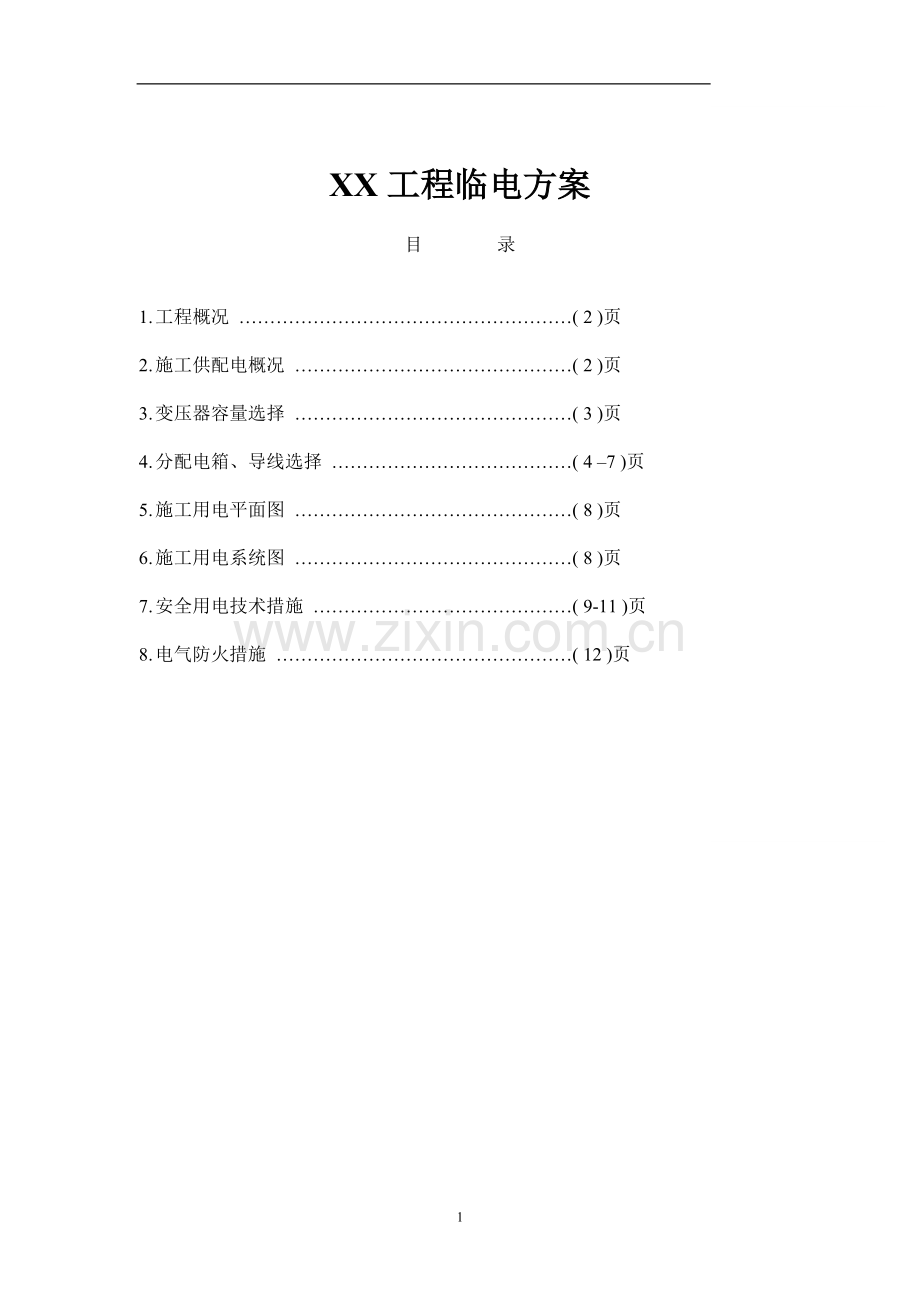

XX工程临电方案目 录1. 工程概况 ( 2 )页2. 施工供配电概况 ( 2 )页3. 变压器容量选择 ( 3 )页4. 分配电箱、导线选择 ( 4 7 )页5. 施工用电平面图 ( 8 )页6. 施工用电系统图 ( 8 )页7. 安全用电技术措施 ( 9-11 )页8. 电气防火措施 ( 12 )页1. 工程概况1.1本工程为北京市XXXXXXXX居住区（XXXXXXXX）工程，位于北京市东部XXXXXXXX乡。1.2本工程的建设单位为XXXXXXXX集团房地产开发有限公司，发包方为XXXXXXXX集团工程总承包部，设计单位是华通设计顾问工程有限公司，监理单位为北京方正监理公司，施工单位为XXXXXXXX集团工程总承包部。1.3本工程建筑面积15241.15m2，结构形式为全现浇钢筋混凝土框架剪力墙,建筑物总高度BA2-BA6 各16.8 m，各6层。2. 施工供配电概况2.1现场设置1台容量为630VA,变比为10/0.4kV 变压器，位于施工现场东南侧,具体位置见总平面图。2.2本工程低压供电系统采用TN-S接地保护系统。直接由现场变配电室（一级控制）引出，送至各分配电箱（二级控制）。2.3现场共设置个固定安装的分配电箱。箱内具体配置见系统图，平面位置见总平面图。2.4本工程采用变配电室的一个出线开关专供消防水泵。2.5各加工点的三级配电箱分别由各分配电箱供电。各分配电箱及三级配电箱内均设置漏电保护开关，形成三级控制二级保护，装设在流动开关箱内的供电设备的各出线漏电开关动作电流应不大于30mA,动作时间不大于0.1s，分配电箱的漏电保护开关的动作电流应不大于75mA,动作时间不大于0.1s。2.6现场电缆全部采用VV22型聚氯乙烯绝缘聚氯乙烯护套铠装电缆，敷设方式为土壤直埋法。电缆规格主要有: VV22-370235 VV22-3185295 VV22-31502953. 变压器容量选择3.1施工用电设备表机械机具名称型号功率（kW）数量合计（kW）备注塔吊57317130米臂长砼搅拌站 502100砼输送泵HBT701102220电焊机BX1-33024kVA4144kVA交流对焊机37.5kVA137.5kVA直流螺纹机428钢筋弯曲机326钢筋切断机2.224.4钢筋调直机9.519.5电锯4312电刨M10B4C414行灯变压器10kVA330kVA空气压缩机7.5215砼振捣棒501.51015照明25生活区电动机合计功率：P1=564.9kW电焊机合计功率：P2=211.5kVA照明合计功率： P3=25kW3.2 用电负荷计算总用电量S= K1K2(K3P1COSK4P2P3)1.051.1(0.6564.90.75+0.6211.5+25)697.41kVA总用电计算电流Ij=S/(U)=697.4 /(0.38)=1059.61A3.3结论：根据以上计算，现场设置1台容量为630kVA变压器。4. 分配电箱、导线选择4.1 号分配电箱4.1.1设备功率：机具名称数量（台）合计功率（kW）砼搅拌站2100照明254.1.2负荷计算需要系数K3=0.7P1=125kW电动机计算功率Pj= K1K2(K3 P1)=1.051.1(0.7125)=101.06kW4.1.3按计算电流选择电缆截面：Ij= Pj （U COS）101.06（0.380.75）=204.7A选择VV22-370235(允许载流量227A)。4.1.4按允许电压降校核：(%)(PjL) -功率矩（kW.m） L - 导线长度（平面图测量,m） C - 系数（三相四线供电，导线为铜线时C=77） S - 导线截面（m2） U%=(101.0640)(7770) (%)=0.75% U% (负荷允许压降，一般取5) 至号分配电箱所选电缆截面符合压降要求。4.1.5 结论:至号分配电箱选用VV22-370235 4.2 号分配电箱4.2.1设备功率：机具名称数量（台）合计功率（kW）砼输送泵1110塔吊157振捣棒46空压机17.5电焊机124Kva行灯变压器110Kva4.2.2负荷计算需要系数K3=0.7P2=180.5KwP2=34kVA电动机计算功率:P2= K1K2(K3 P1K4P2)=1.051.1(0.7180.50.634)=169.5kW4.2.3按计算电流选择电缆截面：I2= P2 （U COS）169.5（0.380.75）=343.4A选择VV22-3150295(允许载流量346A)。4.2.4按允许电压降校核：(%) U%=(169.570)(77150) (%)=1.027% U% (负荷允许压降，一般取5) 4.2.5 结论:至号分配电箱所选电缆截面符合压降要求。4.3号分配电箱4.3.1设备功率：机具名称数量（台）合计功率（kW）砼输送泵1110塔吊157振捣棒46空压机17.5电焊机124Kva行灯变压器110Kva4.3.2负荷计算需要系数K3=0.7P1=180.5KwP2=34kVA电动机计算功率P3= K1K2(K3 P1K4P2)=1.051.1(0.7180.50.634)=169.5kW4.3.3按计算电流选择电缆截面：I3= P3 （U COS）169.5（0.380.75）=343.4A选择VV22-3150295(允许载流量A)。4.3.4按允许电压降校核：(%) U%=(169.5110)(77150) (%)=1.614% U% (负荷允许压降，一般取5) 4.3.5 结论:至号分配电箱所选电缆截面符合压降要求。4.4号分配电箱4.4.1设备功率：机具名称数量（台）合计功率（kW）钢筋调直机19.5钢筋弯曲机26钢筋切断机24.4塔吊157螺纹机28电刨13电锯312振捣棒23对焊机137.5Kva电焊机496Kva行灯变压器110Kva4.4.2负荷计算需要系数K3=0.7P1=102.9kWP2=143.5kVA电动机计算功率P4 =K1K2(K3 P1K4P2)=1.051.1(0.7102.90.6143.5)=182.6kW4.4.3按计算电流选择电缆截面：Ij= Pj （U COS）182.6（0.380.75）=370.0A选择VV22-3185295(允许载流量383A)。4.4.4按允许电压降校核：(%) U%=(182.6170)(77185) (%)=2.18% U% (负荷允许压降，一般取5) 4.3.5 结论:至号分配电箱所选电缆截面符合压降要求。5施工用电平面图(见附录1)6施工用电系统图(见附录2)7安全用电技术措施7.1规范、规程及制度7.1.1施工现场全体工作人员必须认真执行JGJ46-88施工现场临时用电安全技术规范，GB50194-93建设工程施工现场供用电安全规范中有关规定。 7.1.2电工在电气设备上工作须严格执行北京地区用电单位电气安全工作规程，北京地区电气工程安装规程，北京地区用电单位电气设备运行管理规程。7.1.3施工现场需建立施工变配电现场工作制度：a.电工值班员岗位责任制度b.电气设备巡视制度c.运行交接班制度d.变电站门禁制度7.2设备、线路管理7.2.1电力线路采用TN-S接零保护系统（三相五线制）。工作零线N和保护零线PE必须分别设置。工作零线和保护零线除在变压器中性线接地处连接外，线路中N、PE线不得再次进行连接。7.2.2变压器工作接地电阻值不大于4。7.2.3电缆直接埋地敷设深度应不小于0.7米，穿越道路时加设钢管保护。电缆穿管埋设时，只允许一根管穿一路电缆。7.2.4埋地敷设电缆的接头应设在地面上的接线盒内,接线盒应能防水、防尘、防机械损伤。7.2.5 分配电箱、流动开关箱应采用铁板制作。7.2.6 分配电箱内开关间距应不小于5cm。PE、N端子应分别设置，并应设有明显标志。不得有明露带电部分。7.2.7分配电箱下底与地面的垂直距离应大于1.2m。流动开关箱下底与地面垂直距离宜大于0.6 m。7.2.8分配电箱箱体应防雨、防尘，应涂黄色漆，喷红色“电”标志。箱门应上挂锁。7.2.9分配电箱应支设在20cm高并铺设有绝缘板的平台上，平台四面应大于箱体四周80cm,平台边沿四周设置高度不低于1.8 m的钢筋网，一侧设开启门，网顶部满铺牢固、防雨、防砸的脚手板护头棚。钢筋网须刷涂红白相间颜色，每段颜色长20 cm；钢筋网一侧开启门颜色为菊黄色并刷红色“电”标志。7.2.10场塔吊安装后必须设置防雷保护装置，接地装置接地电阻不大于4。塔吊拆除后提升机应设有防雷保护装置。7.2.11电源管口要有接地。设备电源管口要有封闭，并设防水弯头。7.2.12线路的每一支路始端必须装设断路开关和有效的短路和过载保护。7.2.13情况时,电气设备不带电的外露导电部分及金属护拦、棚架必须做保护接零。保护线不允许串接。7.2.14施工现场使用的所有电气设备不得露天设置，不能放在低洼地带，必须搭设具有防雨雪、防砸、防碰撞、防倾倒功能的遮棚。 7.2.15施工现场使用的电气设备、材料必须是合格品，严禁使用不合格的产品7.3人员管理7.3.1施工现场全部用电单位必须建立用电安全岗位责任制,明确各级用电安全责任人。7.3.2施工现场电气设备、线路的安装、检修、拆除必须由专业电工负责。电工必须持证上岗，严格执行本工程的安全规章制度。执行24小时值班制度。高压操作时最少需二人在场。7.3.3电气设备检修及安装时，必须执行保证安全的技术措施，即：停电，验电，悬挂临时地线，挂标示牌、设临时遮拦。必要时设专人看护配电箱，以防止触电事故发生。7.3.4所有配电箱、开关箱应每月检修一次，并做好检查记录，检查和维修人员必须是专业电工。大风和雷雨天气时，电工应及时进行配电线路的巡视检查工作，发现问题及时解决。7.3.5严禁非电工拆装电气设备。严禁乱拉乱接电源、电线。7.3.6施工现场应设专职安全员，安全员负责施工现场的日常检查，如果发现安全隐患，则有权立即停止作业，各施工队组必须服从安全员的检查指导。7.3.7电工有权制止现场一切违章用电及违章操作的行为。严禁酒后作业。7.4资料管理7.4.1施工现场临时用电需建立安全技术档案：a.施工用电施工组织设计（方案）b.施工用电工程检查验收表c.接地电阻测试记录7.4.2施工现场临时用电需建立记录表格 a.施工用电值班记录表 b.检查、维修工作记录 c.巡视记录8电气防火措施8.1使用电气设备必须严格执行现场防火规定和防火措施，指定专人负责，确保施工防火。8.2配电线路敷设时，应根据线路负荷计算选择线路截面积，避免因配电线路过载、短路、绝缘损坏等造成线路过热引起的火灾。8.3分配电箱、开关箱附近不得堆放妨碍操作、维修的物品，严禁堆放易燃物品。8.4现场要配备足够的消防器材，应使用扑灭电气火灾的干粉灭火器材。消防器材要定期检查，严禁随便动用。8.5电焊工操作前将施焊地点的易燃物消除干净，设专人看火，带灭火器材（水桶）。8.6施工现场禁止使用明火。严禁吸烟。吸烟应到吸烟室。12
