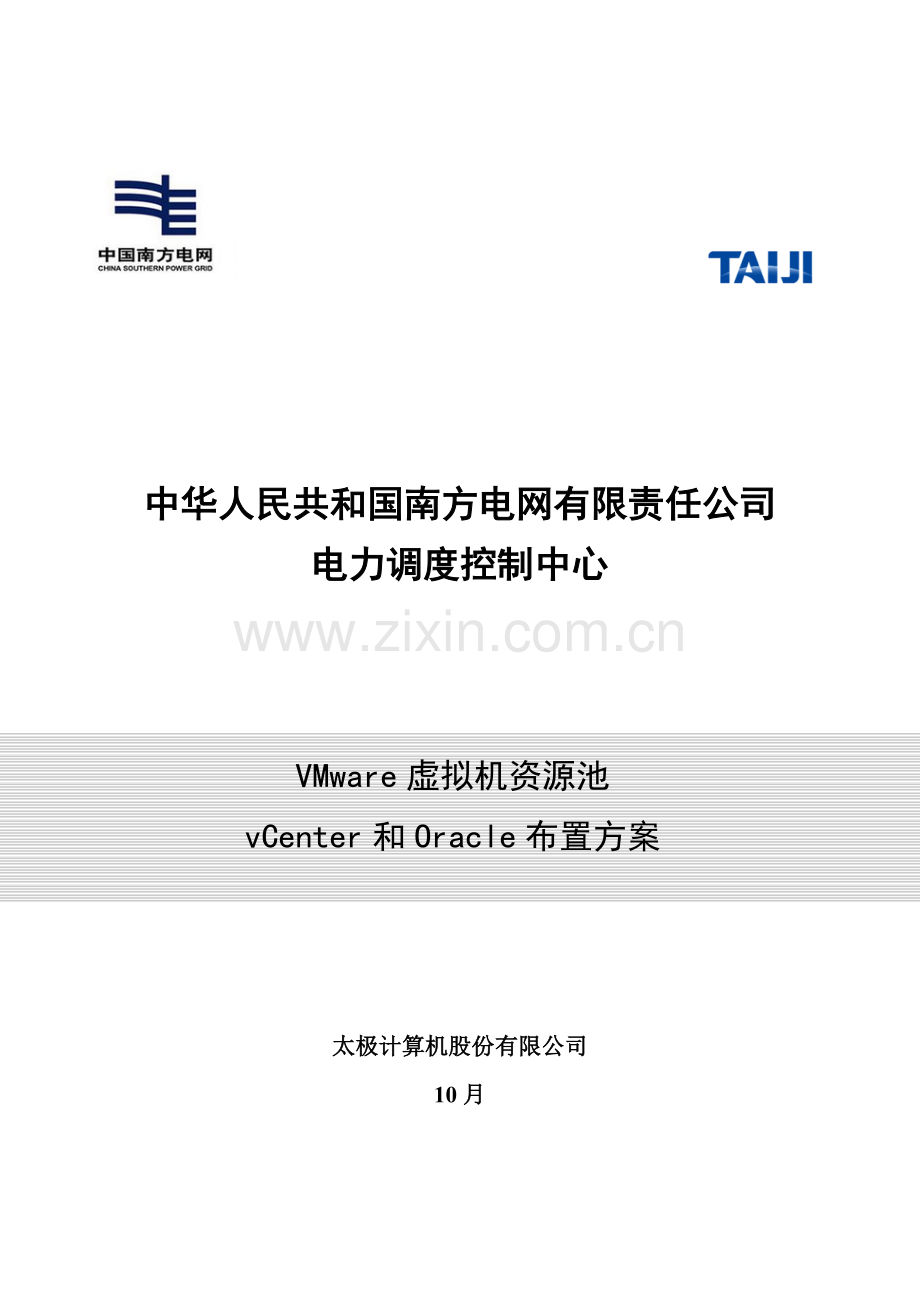

VMWare虚拟机资源池Vcenter和Oracle部署方案样本.docx

中华人民共和国南方电网有限责任公司
电力调度控制中心

VMware虚拟机资源池
vCenter和Oracle布置方案

太极计算机股份有限公司
10月

关于本文档
文档信息
文档名称
VMware虚拟机资源池vCenter和Oracle布置方案
作者
太极计算机股份有限公司
阐明
本布置方案文档是在II区资源池环境中测试编写。
文献名称
南网自动化虚拟机资源池vCenter和Oracle布置方案V1.0.docx
修订历史 (REVISION HISTORY)
Rev
Section
Type
Date
Author
Remarks
1.0

创立
/10/28
黎鉴贤
第一版

内容范畴
本布置方案涉及域控制器、vCenter和Oracle数据库布置等内容。

合用对象
本布置方案仅合用于南网自动化系统组及有关维护人员参照使用。

目 录
第1某些 实行概述 4
1.1 实行背景 4
1.2 实行目的 4
第2某些 安装前规划 4
2.1 安装软件准备 4
2.2 vCenter和域控制器（虚拟机）登录信息 4
2.3 VMware vSphere Client登录信息 5
2.4 VeeamONE监控软件登录信息 6
第3某些 域控制器布置 6
3.1 域控制服务安装 6
3.2 域控制器配备 10
第4某些 数据库布置 17
4.1 数据库软件安装 17
4.2 监听程序配备 23
4.3 数据库创立 28
4.4 表空间和顾客创立 36
4.5 配备Oracle ODBC 36
第5某些 VCENTER布置 37
5.1 安装vCenter Single Sign-On 37
5.2 安装vSphere Web Client 42
5.3 安装vCenter清单服务 46
5.4 安装vCenter服务 52
5.5 安装VMware vSphere Client 61
第6某些 ORACLE SQL DEVELOPER布置 65
第7某些 VEEAMONE监控软件布置 65

第1部分 实行概述
1.1 实行背景
南网自动化机房II区、III区、DMZ区VMWare虚拟机资源池搭建数据库是VMWare系统默认SQL Server Express版本，由于此数据库只支持5台物理主机和50套虚拟机，已经不能满足自动化业务系统需求，现亟需把SQL Server Express版本数据库更换为Oracle数据库。
1.2 实行目的
完毕II区、III区、DMZ区vCenter和Oracle数据库安装、配备工作，保证所有虚拟机正常持续运营。
第2部分 安装前规划
2.1 安装软件准备
序号
软件名称
版本号
文献名称
备注
1
Oracle数据库
11.2.0.4
P13390677_112040_MSWIN-x86-64_1of7.zip
P13390677_112040_MSWIN-x86-64_2of7.zip

2
vCenter Sever
5.5.0
VMware-VIMSetup-all-5.5.0-1312299.iso

3
Oracle SQL Developer
4.1.2
sqldeveloper-4.1.2.20.64-x64

4
VeeamONE监控软件
8.0
VeeamONE.8.0.0.1569.iso

5
VeeamONE软件补丁
8.0.2
VeeamONE.8.0.0.1669_Update2.zip

2.2 vCenter和域控制器（虚拟机）登录信息
序号
虚拟机名称
操作系统/顾客名/密码
主机名/IP地址
数据库顾客名/密码
虚拟机用途
1
vCenterDB
Win R2/Administrator/auto-21840
II区：vcenterdc/192.168.42.30
III区：vcenterdc/10.50.12.10
DMZ区：venterdc/17.20.30.20
sys/oracle
vpxadmin/oracle
布置vCenter软件和Oracle11g数据库
2
vSphereAD
Win R2/Administrator/auto-21840
II区：datacenter/192.168.42.31
III区：datacenter/10.50.12.9
DMZ区：datacenter/17.20.30.19
N/A
VMware虚拟环境域控制器

2.3 VMware vSphere Client登录信息
序号
区号
IP地址/名称
顾客名
密码
备注
1
DMZ区
17.20.30.20

!QAZ2wsx
VMware管理中心
2
DMZ区
17.20.30.1
root
auto-21840
物理主机
3
DMZ区
17.20.30.3
root
auto-21840
物理主机
4
II区
192.168.42.30

!QAZ2wsx
VMware管理中心
5
II区
192.168.42.1
root
password
物理主机
6
II区
192.168.42.3
root
password
物理主机
7
III区
10.50.12.1
root
password
物理主机
8
III区
10.50.12.2
root
password
物理主机
9
III区
10.50.12.5
root
auto-21840
物理主机
10
III区
10.50.12.7
root
auto-21840
物理主机
11
III区
10.50.12.12
root
auto-21840
物理主机

2.4 VeeamONE监控软件登录信息
序号
区号
远程桌面登录IP
顾客名
密码
备注
1
DMZ区
17.20.30.25
administrator
auto-21840
双击桌面“Veeam ONE Monitor”图标
2
II区
192.168.42.32
administrator
auto-21840
双击桌面“Veeam ONE Monitor”图标
3
III区
10.50.12.77
administrator
auto-21840
双击桌面“Veeam ONE Monitor”图标

第3部分 域控制器布置
3.1 域控制服务安装
一、选取“所有程序”—》“管理工具”—》“服务器管理器”，如下图所示：

二、右击“角色”，点击“添加角色”，如下图所示：

三、点击“下一步”按钮，如下图所示：

四、选取“Active Directory域服务”选项，点击“下一步”按钮，如下图所示：

五、默认点击“下一步”按钮，如下图所示：

六、点击“安装”按钮，如下图所示：

七、安装成功，点击“关闭”按钮，如下图所示：

3.2 域控制器配备
一、 点击“运营Active Directory域服务安装向导”，如下图所示：

二、默认点击“下一步”按钮，如下图所示：

三、默认点击“下一步”按钮，如下图所示：

四、选取“在新林中新建域”选项，点击“下一步”按钮，如下图所示：

五、设立域名为“”后，点击“下一步”按钮，如下图所示：

六、默认点击“下一步”按钮，如下图所示：

七、默认选取“DNS服务器”选项安装域服务器，继续点击“下一步”按钮，如下图所示：

八、默认点击“下一步”按钮，如下图所示：

九、输入登录操作系统密码：auto-21840，点击“下一步”按钮，如下图所示：

十、默认点击“下一步”按钮，如下图所示：

十一、DNS服务正在安装，如下图所示：

十二、点击“完毕”按钮后重启操作系统即可，如下图所示：

十三、把布置VCENTER软件服务器（虚拟机）加到“”域中 ，如下图所示：

第4部分 数据库布置
4.1 数据库软件安装
一、登录Oracle官方网站下载11G安装文献（在此实行过程中只需要第1、2个压缩包文献），下载完毕后上传到虚拟机，并选中解压，如下图所示：

二、双击setup.exe执行安装程序，如下图所示：

三、反选“我但愿通过My Oracle Support接受安全更新（W）”选项，点击“下一步”。如下图所示：

四、单击“是”按钮，如下图所示：

五、选取“跳过软件更新（S）”选项，点击“下一步”按钮。如下图所示：

六、选取“仅安装数据库软件”选项，点击“下一步”按钮。如下图所示：

七、默认选取“单实例数据库安装”选项，点击“下一步”按钮。如下图所示：

八、默认选取“所选语言：简体中文和英语”，点击“下一步”按钮。如下图所示：

九、默认选取“公司版”安装，点击“下一步”按钮。如下图所示：

十、修改安装目录，如下图所示：

十一、点击“安装”按钮，如下图所示：

十二、安装过程中，如下图所示：

十三、安装完毕，点击“关闭”按钮，如下图所示：

4.2 监听程序配备
一、选取开始菜单中“Oracle-OraDb11g_home1”配备移植工具“Net Configuration Assistant ”程序。如下图所示：

二、默认选取“监听程序配备”选项，点击“下一步”按钮，如下图所示：

三、选取默认“添加”选项，单击“下一步”按钮，如下所示：

四、默认监听程序名为“LISTENER”，点击“下一步”按钮，如下图所示：

五、默认选定“TCP”合同，点击“下一步”按钮，如下图所示：

六、默认选定“使用原则端口1521”选项，点击“下一步”按钮，如下图所示：

七、默认选定“否”选项，点击“下一步”按钮，如下图所示：

八、点击“下一步”按钮，如下图所示：

九、点击“完毕”按钮即可完毕监听器配备工作，如下图所示：

4.3 数据库创立
一、选取开始菜单中“Oracle-OraDb11g_home1”配备移植工具“Database Configuration Assistant ”程序。如下图所示：

二、默认选取“创立数据库”选项，点击“下一步”按钮，如下图所示：

三、默认选取“普通用途或事务解决”选项，如下图所示：

四、设立全局数据库名和SID值为“vpx”，单击“下一步”按钮，如下图所示：

五、默认选项内容，单击“下一步”按钮，如下图所示：

六、选取“所有帐户使用同一管理口令”选项，口令为：oracle，单击“下一步”按钮，如下图所示：

七、点击“是”按钮，如下图所示：

八、默认选取内容，单击“下一步”按钮，如下图所示：

九、默认选取内容，单击“下一步”按钮，如下图所示：

十、默认选取内容，单击“下一步”按钮，如下图所示：

十一、选取“使用Unicode（AL32UTF8）”选项，国家字符集为：UTF8，单击“下一步”按钮，如下图所示：

十二、默认点击“下一步”按钮，如下图所示：

十三、点击“完毕”按钮，如下图所示：

十四、点击“拟定”按钮，如下图所示：

十五、数据库在创立过程中，如下图所示：

4.4 表空间和顾客创立
连接数据库后，分别执行下列语句创立表空间和顾客：
create smallfile tablespace "vpx" datafile 'c:\oracle\oradata\vpx\vpx01.dbf' size 1G autoextend on next 10M maxsize unlimited logging extent management local segment space management auto;
create user vpxadmin profile default identified by oracle default tablespace "vpx" account unlock;
给“vpxadmin”顾客配备相应权限：
grant connect to vpxadmin;
grant resource to vpxadmin;
grant create view to vpxadmin;
grant create sequence to vpxadmin;
grant create table to vpxadmin;
grant create materialized view to vpxadmin;
grant execute on dbms_lock to vpxadmin;
grant execute on dbms_job to vpxadmin;
grant unlimited tablespace to vpxadmin;
alter user vpxadmin quota unlimited on "vpx";

grant select on v_$system_event to vpxadmin;
grant select on v_$sysmetric_history to vpxadmin;
grant select on v_$sysstat to vpxadmin;
grant select on dba_data_files to vpxadmin;
grant select on v_$loghist to vpxadmin;
grant select on dba_tablespaces to vpxadmin;
grant select on dba_temp_files to vpxadmin;
4.5 配备Oracle ODBC

第5部分 vCenter布置
5.1 安装vCenter Single Sign-On
一、选取“vCenter Single Sign-On”，点击“安装”按钮，如下图所示：

二、 默认点击“下一步”按钮，如下图所示：

三、选取“接受”选项，单击“下一步”按钮，如下图所示：

四、需要确认“计算机已加入VSPHERE”和“DNS解析成功”项，单击“下一步”按钮，如下图所示：

五、默认单击“下一步”按钮，如下图所示：

六、输入登录vCenter管理中心密码：！QAZ2wsx，单击“下一步”按钮，如下图所示：

七、默认单击“下一步”按钮，如下图所示：

八、默认单击“下一步”按钮，如下图所示：

九、默认单击“下一步”按钮，如下图所示：

十、默认单击“安装”按钮，如下图所示：

十一、安装完毕后，点击“退出”按钮即可。
5.2 安装vSphere Web Client
一、选取“vSphere Web Client ”，点击“安装”按钮，如下图所示：

二、选取“中文”安装，点击“拟定”按钮，如下图所示：

三、 默认单击“安装”按钮，如下图所示：

四、默认单击“安装”按钮，如下图所示：

五、默认单击“安装”按钮，如下图所示：

六、默认单击“安装”按钮，如下图所示：

七、输入SSO管理员密码：！QAZ2wsx，单击“下一步”按钮，如下图所示：

八、默认点击“安装证书”按钮，如下图所示：

九、默认点击“安装”按钮，如下图所示：

九、等待约5分钟安装就完毕，点击“完毕”按钮即可，如下图所示：

5.3 安装vCenter清单服务
一、选取“vCetner清单服务”，点击“安装”按钮，如下图所示：

二、 选取“中文”安装，点击“拟定”按钮，如下图所示：

三、默认单击“安装”按钮，如下图所示：

四、选取“接受条款”选项，单击“下一步”按钮，如下图所示：

五、默认点击“下一步”按钮，如下图所示：

六、设立完全限定域名为，如下图所示：

七、默认端标语，点击“下一步”按钮，如下图所示：

八、默认“小型”安装，点击“下一步”按钮，如下图所示：

九、设立SSO管理员密码：！QAZ2wsx，点击“下一步”按钮，如下图所示：

十、点击“是”按钮，确认安装证书，如下图所示：

十一、默认点击“安装”按钮，如下图所示：

十二、安装过程约7分钟左右，点击“完毕”按钮，如下图所示：

5.4 安装vCenter服务
一、选取“vCenter Server ”，点击“安装”按钮，如下图所示：

二、选取“中文”安装，点击“拟定”按钮，如下图所示：

三、默认点击“下一步”按钮，如下图所示：

四、选取“接受条款”选项，点击“下一步”按钮，如下图所示：

五、输入允许证密钥后，点击“下一步”按钮，如下图所示：

六、选取“使用既有受支持数据库”选项，数据源选取“Oracle”后，点击“下一步”按钮，如下图所示：

七、输入连接数据库顾客名：vpxadmin，数据库密码：oracle，点击“下一步”按钮，如下图所示：

八、选取“使用Windoss本地系统帐户”，在完全限定域名栏中输入“”，点击“下一步”按钮，如下图所示：

十、选取“创立独立VMware vCenter Server实例”选项，点击“下一步”按钮，如下图所示：

十一、默认设立端口值，点击“下一步”按钮，如下图所示：

十二、选取“小型”安装，点击“下一步”按钮，如下图所示：

十三、输入SSO管理员密码：！QAZ2wsx，点击“下一步”按钮， 如下所示：

十四、确认安装证书，点击“是”按钮，如下图所示：

十五、输入登录vCenter Server管理中心顾客：，如下图所示：

十六、默认点击“下一步”按钮，如下图所示：

十七、默认点击“下一步”按钮，如下图所示：

十八、默认点击“安装”按钮，如下图所示：

十九、等待约10分钟左右，安装完毕，点击“完毕”按钮，如下图所示：

5.5 安装VMware vSphere Client
一、选取“VMware vSphere Client”选项，点击“安装”按钮，如下图所示：

二、选取“中文”安装，点击“拟定”按钮，如下图所示：

三、默认点击“下一步”按钮，如下图所示：

四、选取“接受条款”选项，点击“下一步”按钮，如下图所示：

五、默认点击“下一步”按钮，如下图所示：

六、点击“安装”按钮，如下图所示：

七、等待约2分钟时间安装完毕，点击“完毕”按钮即可。

第6部分 Oracle SQL Developer布置
SQL Server 、Oracle11g连接、表空间创立、顾客建立及授权角色等操作，可参照Oracle官方指引手册，本实行方案不再论述。
第7部分 VeeamONE监控软件布置
本监控软件布置是免费版本，可以满足寻常维护过程中需要，提高三个区虚拟资源池运维效率，减少虚拟机浮现故障机率。有关布置办法和使用维护手册此外提供，也可以登录官方网站下载。
