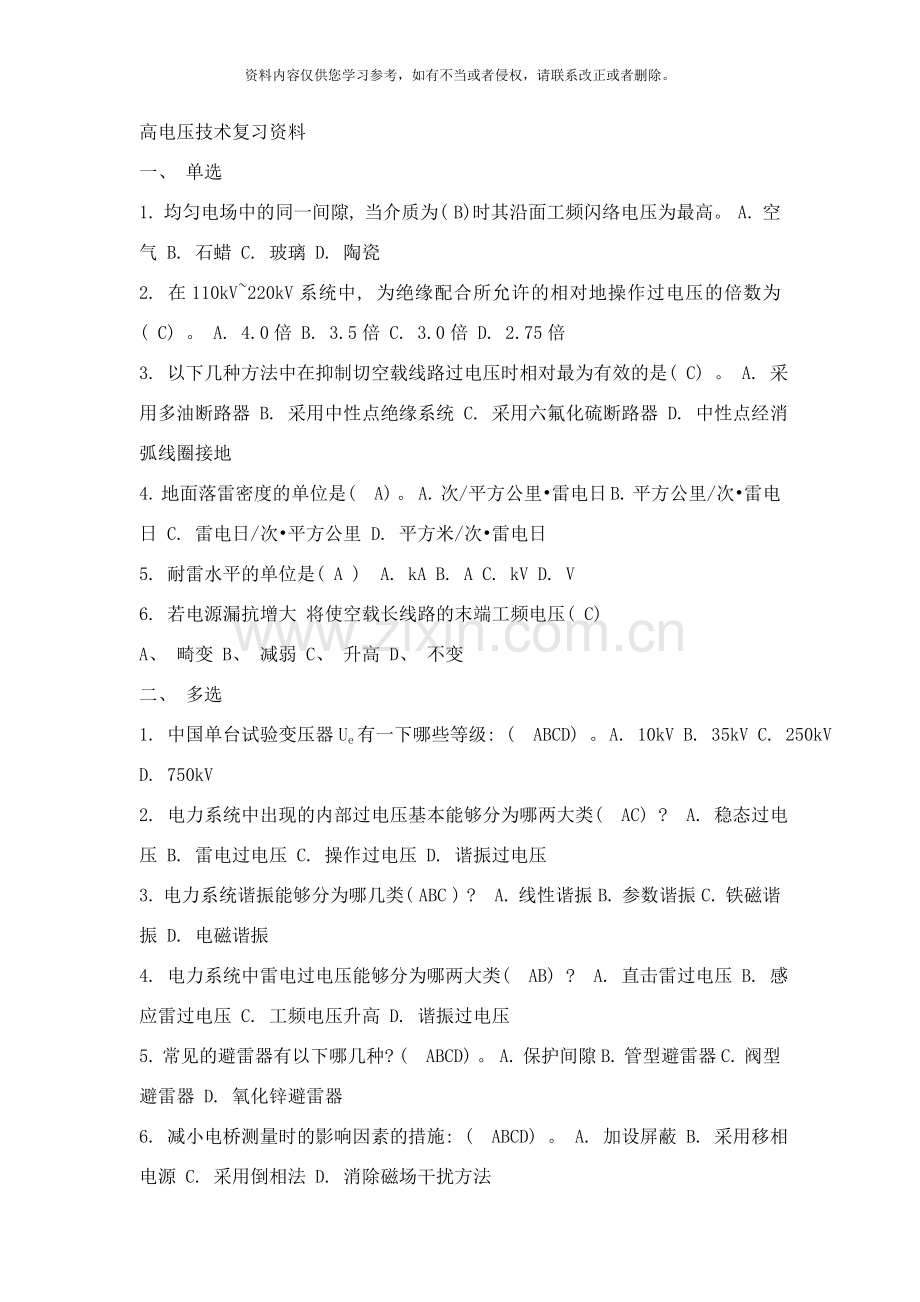

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。高电压技术复习资料一、 单选1. 均匀电场中的同一间隙, 当介质为( B)时其沿面工频闪络电压为最高。 A. 空气 B. 石蜡 C. 玻璃 D. 陶瓷2. 在110kV220kV系统中, 为绝缘配合所允许的相对地操作过电压的倍数为( C) 。 A. 4.0倍 B. 3.5倍 C. 3.0倍 D. 2.75倍3. 以下几种方法中在抑制切空载线路过电压时相对最为有效的是( C) 。 A. 采用多油断路器 B. 采用中性点绝缘系统 C. 采用六氟化硫断路器 D. 中性点经消弧线圈接地4. 地面落雷密度的单位是( A) 。 A. 次/平方公里雷电日 B. 平方公里/次雷电日 C. 雷电日/次平方公里 D. 平方米/次雷电日5. 耐雷水平的单位是( A ) A. kA B. A C. kV D. V6. 若电源漏抗增大 将使空载长线路的末端工频电压( C) A、 畸变 B、 减弱 C、 升高 D、 不变二、 多选1. 中国单台试验变压器Ue有一下哪些等级: ( ABCD) 。 A. 10kV B. 35kV C. 250kV D. 750kV2. 电力系统中出现的内部过电压基本能够分为哪两大类( AC) ? A. 稳态过电压 B. 雷电过电压 C. 操作过电压 D. 谐振过电压3. 电力系统谐振能够分为哪几类( ABC ) ? A. 线性谐振 B. 参数谐振 C. 铁磁谐振 D. 电磁谐振4. 电力系统中雷电过电压能够分为哪两大类( AB) ? A. 直击雷过电压 B. 感应雷过电压 C. 工频电压升高 D. 谐振过电压5. 常见的避雷器有以下哪几种? ( ABCD) 。 A. 保护间隙 B. 管型避雷器 C. 阀型避雷器 D. 氧化锌避雷器6. 减小电桥测量时的影响因素的措施: ( ABCD) 。 A. 加设屏蔽 B. 采用移相电源 C. 采用倒相法 D. 消除磁场干扰方法7下面的选项中, 非破坏性试验包括_ ADEG_A. 绝缘电阻试验B.交流耐压试验C.直流耐压试验D.局部放电试验 E.绝缘油的气相色谱分析 F.操作冲击耐压试验G.介质损耗角正切试验H.雷电冲击耐压试验三、 判断1. 灭弧电压越低避雷器性能越好。2. 在绝缘电阻的测量中, 对额定电压为1000V以上的电气设备, 用2500V的兆欧表; 对1000V及以下设备常见1000V兆欧表。3. 绝缘配合的核心问题是确定各种电器设备的绝缘水平。4. 各种输电线路上的电磁波传播速度相等。5. 一般保护范围是指具有1左右雷击概率的空间范围而言。6. 当设备绝缘状况良好时, 吸收过程进行的很慢, 泄漏电流小, 绝缘电阻大。7. 内部过电压的产生根源和大气过电压一样由雷电引起。8. 谐振是指振荡回路中某一自由振荡频率等于外加强迫频率的一种暂态现象。9. 保护间隙和管型避雷器能够用于主变和发电机等重要设备的保护任务中。10. 多层绝缘介质在直流电压作用下, 电流随加压时间延长而逐渐减小, 最后趋于一恒定值( 吸收电流) 。11. 吸收比的定义是加压30s时的绝缘电阻与15s时的绝电阻的比值。12. 在避雷器保护范围内的电气设备完全不可能受到雷击。13. 高压的绝缘结构在制造中要注意除去水分, 在运行中注意防潮, 并定期检查受潮情况。14. 氧化锌阀片具有很理想的非线性伏安特性。15. 对于大容量的设备, 也能够采用10min与1min时的绝缘电阻之比作为吸收比。16. 油隙的击穿电压会随电压作用时间的增加而下降。17. 在波刚投射到电容时, 电容上则出现正反射波。18. 雷击线路附近大地时, 对110kV及以上的线路一般不会引起由感应过电压导致的闪络事故。19. 作用电压时工频, 高频和冲击电压时, 随着沿面闪络距离的增长, 沿面闪络电压的提高呈显著饱和趋势。20. 发电厂、 变电所仅用避雷针就能够保护安全, 不用采取其它措施。四、 填空1. 雷直击有避雷线线路的情况可分为三种, 即 _雷击杆塔塔顶, 雷击避雷线档距中央, 雷绕过避雷线击于导线( 绕击) 。 。2. 雷电冲击波作用下, 变压器绕组起始电位大部分压降降落在绕组 _首端_ 附近, 雷电冲击波越大 _陡度_ 越大, 变压器绕组纵绝缘上承受的电压越高, 变压器绕组稳态电位分布与变压器的 _中性点接地_ 方式有关。三角形接地的三相变压器在三相同时进波的暂态过程中绕组中部处的电压幅值最高。3. 电气设备的接地, 按其目的的不同能够分为 _保护接地; 工作接地; 防雷接地_ 。4. 对液体介质击穿电压影响最大的是 _杂质_ , 因此, 液体介质中应尽可能除去 _杂质_ , 提高并保持液体品质。5. 电气设备的绝缘缺陷能够分为 _集中式缺陷; 分布式缺陷_ 。6. 阀型避雷器主要由阀片电阻和火花间隙构成,残压为避雷器动作后雷电流经过避雷器在避雷器上产生的压降。7.下行的负极性雷一般分为三个主要阶段 即先导、 主放电、 余光五、 名称1. 50%冲击放电电压。多次施加同样的电压幅值的冲击电压时, 气体放电的概率为50%的电压。 2. 工程纯液体净液体电介质的击穿场强虽然很高, 但其精制、 提纯极其复杂, 而且设备在制造及运输中又难免产生杂质, 因此工程上使用的液体中总含有一些杂质, 称为工程纯液体。六、 计算一幅值为100kV的直角波沿波阻抗为50欧的电缆线路侵入发电机绕组( 波阻抗为800欧) 。绕组每匝长度为, 匝间绝缘允许承受的电压为900V, 绕组中波的传播速度为6107m/s, 求用电感来保护匝间绝缘时所需的电感值。 根据匝间允许承受的电压及匝长可计算得电机允许承受的侵入波最大陡度为: 但这是空间波的陡度, 如果为了应用前面讲过的计算公式, 还必须把它变成时间波的陡度。用串联电感来保护, 所需的电感值为:七、 简答1. 简述雷击线路附近大地时, 线路上的感应雷过电压过程中的电磁分量。雷电通道中的雷电流在通道周围空间建立了强大的磁场, 此磁场的变化也将使导线感应出很高的电压, 这种由于先导通道中雷电流所产生的磁场变化而引起的感应电压称为感应过电压的电磁分量。 2. 什么是电介质? 物理特性上具有绝缘体无传导电子的结构, 一旦施加电场后发生介质极化的固体、 液体和气体总称为电介质。3. 国标规定操作冲击击穿电压波形是什么? 4. 为什么大气条件对放电电压有影响? 由于大气的压力、 温度、 湿度等条件都会影响空气的密度、 电子自由行程长度、 碰撞电离及附着过程, 因此也必然会影响气隙的击穿电压。八、 问答1、 确定电气设备的绝缘水平有哪些类型的试验? 绝缘试验: 电气设备的绝缘缺陷, 一种是制造时潜伏下来的; 一种是在外界作用下发展起来的。外界作用有工作电压、 过电压、 潮湿、 机械力、 热作用、 化学作用等等。上述各种原因所造成有绝缘缺陷, 可分为两大类: ( 1) 集中性缺陷: 如绝缘子的瓷质开裂; 发电机绝缘的局部磨损、 挤压破裂; 电缆绝缘的气隙在电压作用下发生局部放电而逐步损伤绝缘; 其它的机械损伤、 局部受潮等等。( 2) 分布性缺陷。指电气设备的整体绝缘性能下降, 如电机、 套管等绝缘中的有机材料受潮、 老化、 变质等等。绝缘内部缺陷的存在, 降低了电气设备的绝缘水平, 我们能够经过一些试验的方法, 把隐藏的缺陷检查出来。试验方法一般分为两大类: A. 非破坏性试验。是指在较低的电压下, 或是用其它不会操作绝缘的办法来测量各种特性, 从而判断绝缘内部的缺陷。实践证明, 这类方法是有效的, 但由于试验的电压较低, 有些缺陷不能充分暴露, 当前还不能只靠它来可靠地判断绝缘水平, 还需要我们不断地改进非破坏性试验方法。B. 破坏性试验, 或称为耐压试验。这类试验对绝缘的考验是严格的, 特别是能揭露那些危险性圈套的集中性缺陷, 经过这类试验, 能保证绝缘有一定的水平和裕度, 其缺点是可能在试验中给被试设备的绝缘千万一定的损伤, 但在当前依然是绝缘试验中的一项主要方法。为了避免破坏性试验对绝缘的无辜损伤而增加修复的难度, 破坏性试验往往在非破坏性试验之后进行, 如果非破坏性试验已表明绝缘存在不正常情况, 则必须在查明原因并加以消除后再进行破坏性试验。2. 为什么要对电力变压器进行截波冲击试验? 当变压器工作正常时, 突然输出端短路, 就会产生自感电动势, 和振荡现象, 反馈到一次测, 将加两倍的电压, 同时二次测线圈将变形扭曲, 闪击打火有电弧产生
