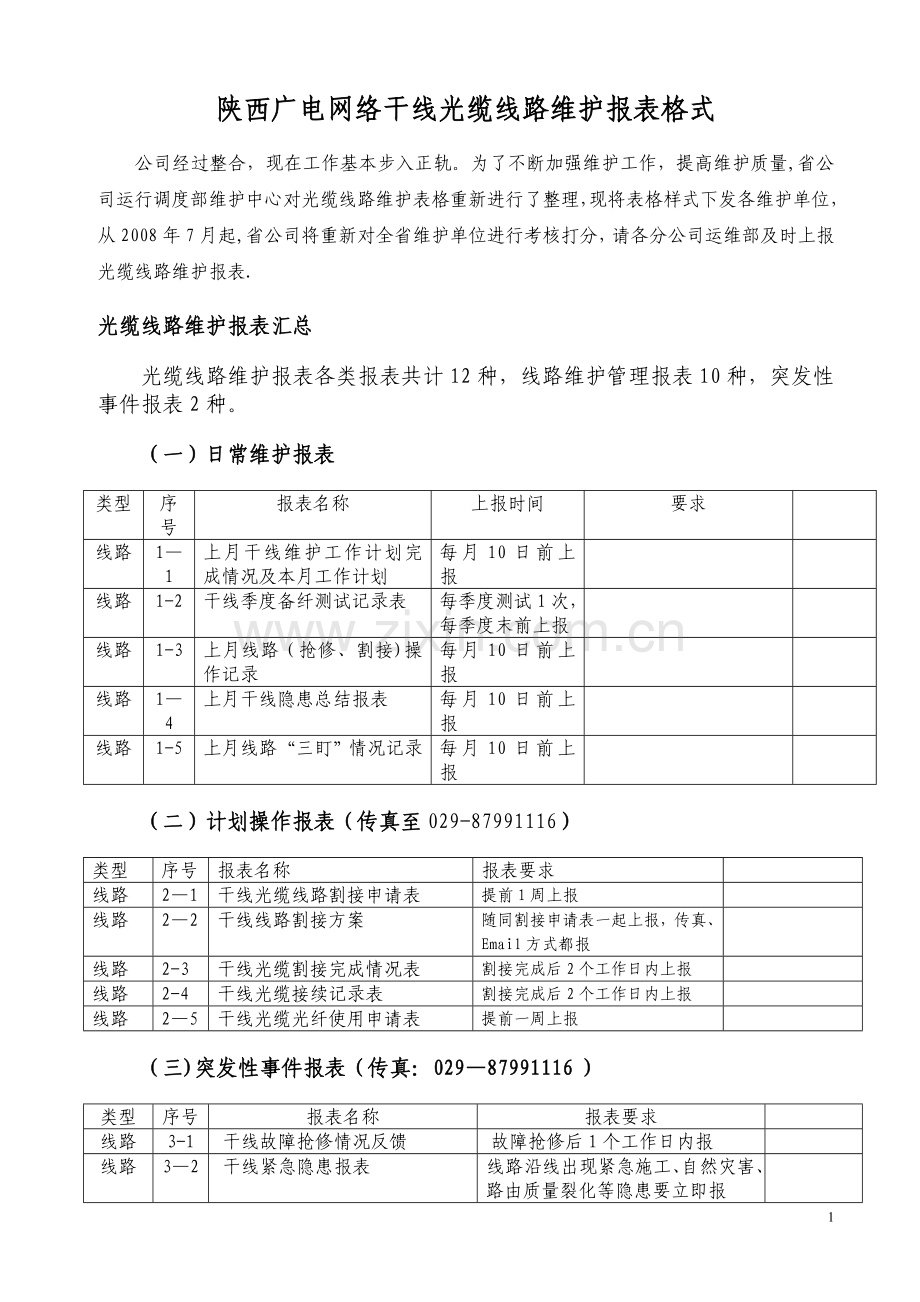

陕西广电网络干线光缆线路维护报表格式
公司经过整合，现在工作基本步入正轨。为了不断加强维护工作，提高维护质量,省公司运行调度部维护中心对光缆线路维护表格重新进行了整理，现将表格样式下发各维护单位，从2008年7月起,省公司将重新对全省维护单位进行考核打分，请各分公司运维部及时上报光缆线路维护报表.
光缆线路维护报表汇总
光缆线路维护报表各类报表共计12种，线路维护管理报表10种，突发性事件报表2种。
（一）日常维护报表
类型
序号
报表名称
上报时间
要求

线路
1—1
上月干线维护工作计划完成情况及本月工作计划
每月10日前上报

线路
1-2
干线季度备纤测试记录表
每季度测试1次，每季度末前上报

线路
1-3
上月线路（抢修、割接)操作记录
每月10日前上报

线路
1—4
上月干线隐患总结报表
每月10日前上报

线路
1-5
上月线路“三盯”情况记录
每月10日前上报

（二）计划操作报表（传真至029-87991116）
类型
序号
报表名称
报表要求

线路
2—1
干线光缆线路割接申请表
提前1周上报

线路
2—2
干线线路割接方案
随同割接申请表一起上报，传真、Email方式都报

线路
2-3
干线光缆割接完成情况表
割接完成后2个工作日内上报

线路
2-4
干线光缆接续记录表
割接完成后2个工作日内上报

线路
2—5
干线光缆光纤使用申请表
提前一周上报

（三)突发性事件报表（传真：029—87991116 )
类型
序号
报表名称
报表要求

线路
3-1
干线故障抢修情况反馈
故障抢修后1个工作日内报

线路
3—2
干线紧急隐患报表
线路沿线出现紧急施工、自然灾害、路由质量裂化等隐患要立即报

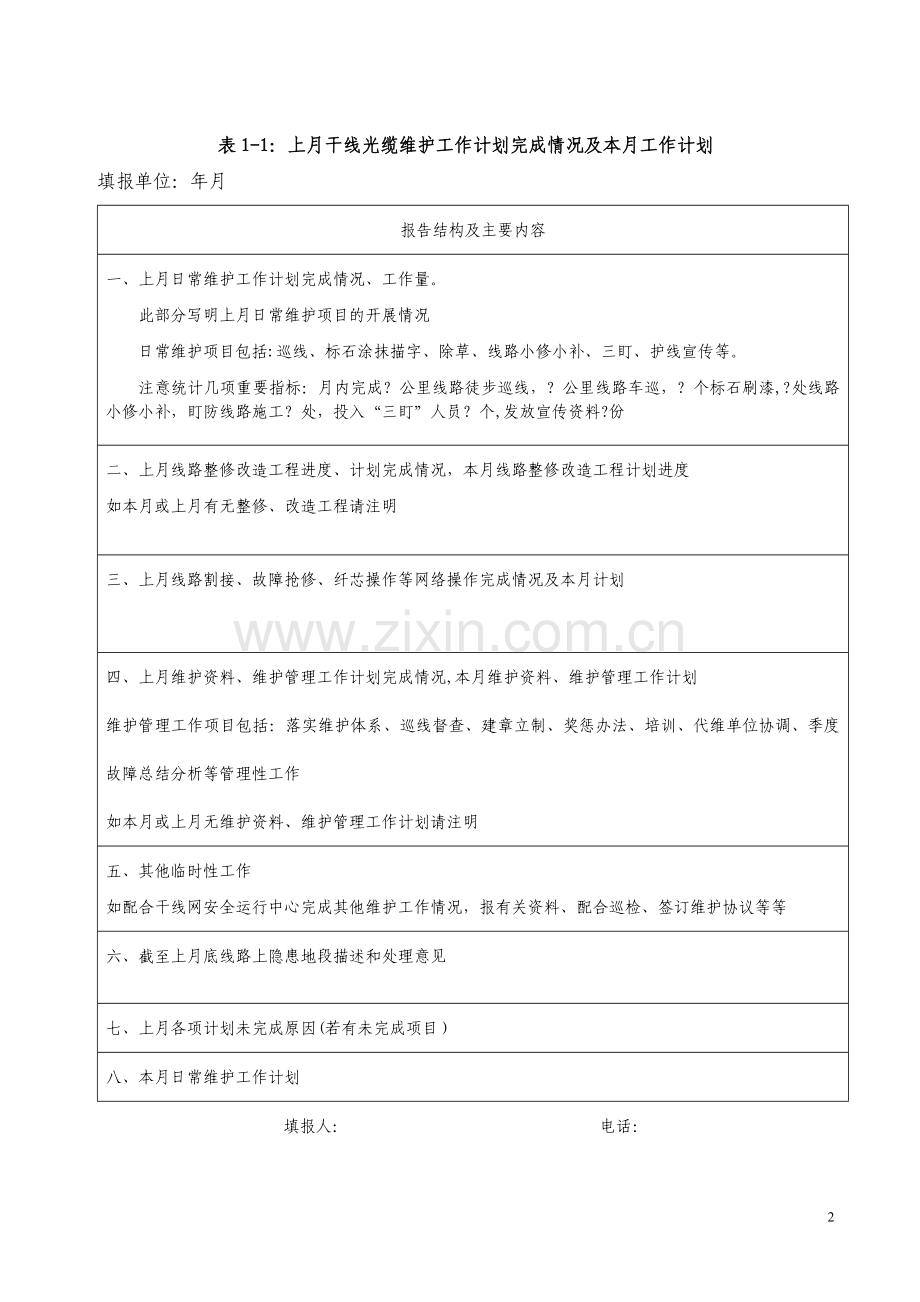

表1-1：上月干线光缆维护工作计划完成情况及本月工作计划
填报单位：年月
报告结构及主要内容
一、上月日常维护工作计划完成情况、工作量。
此部分写明上月日常维护项目的开展情况
日常维护项目包括:巡线、标石涂抹描字、除草、线路小修小补、三盯、护线宣传等。
注意统计几项重要指标：月内完成？公里线路徒步巡线，？公里线路车巡，？个标石刷漆,?处线路小修小补，盯防线路施工？处，投入“三盯”人员？个,发放宣传资料?份
二、上月线路整修改造工程进度、计划完成情况，本月线路整修改造工程计划进度
如本月或上月有无整修、改造工程请注明
三、上月线路割接、故障抢修、纤芯操作等网络操作完成情况及本月计划

四、上月维护资料、维护管理工作计划完成情况,本月维护资料、维护管理工作计划
维护管理工作项目包括：落实维护体系、巡线督查、建章立制、奖惩办法、培训、代维单位协调、季度故障总结分析等管理性工作
如本月或上月无维护资料、维护管理工作计划请注明
五、其他临时性工作
如配合干线网安全运行中心完成其他维护工作情况，报有关资料、配合巡检、签订维护协议等等
六、截至上月底线路上隐患地段描述和处理意见
七、上月各项计划未完成原因(若有未完成项目）
八、本月日常维护工作计划
填报人： 电话：

表1—2：干线光缆季度备纤对测记录表
A站：B站:传输距离：KM
A站
B站
平均衰减
dBm/KM
接收总衰减
dBm
使用情况
由A站到B站用OTDR测试纤芯存在的主要问题 KM/dBM 14/0。81 表示：在14公里处损耗0。81dBM
(统计损耗值大于0。5dbm的点)
子框
子框

＊＊*＊ 站光源: dBm 测试波长： NM 测试人： 测试时间： 年 月 日
备注:1、本表要求另附A、B站机房ODF架面版图,面版图中须反映纤序排列顺序，序号须与本表序号相对应 2、“纤芯存在的主要问题”栏填写内容：可对纤芯质量(断纤地点、纤芯衰耗等）情况进行说明。

表1—3：上月线路（抢修、割接）操作记录表
单位：填写时间：

操作日期

所在中继段

地点
类别

原因

完成质量
是否已反馈资料
故障
抢修
计划
割接

填报人: 电话：
说明：1、“类别"项填写办法：在相应项目处打勾；
2、“完成质量”按照操作情况如实填写“好、一般、较差”；
3、“是否已反馈资料”是指是否将故障处理表或割接方案报至省公司运调部.

表1—4：上月干线光缆隐患总结报表
上报单位：报告时间：
光缆线路部分隐患项目
隐患项目
内容
已经采用了哪些措施
1

2

3

4

5

6

7

对消除隐患的建议：
填表人： 填表日期：

表1—5：上月“三盯"工作统计表
上报单位

中继段

开始时间

地 点

拟定结束时间

起止标石、杆、井号

造成盯防的单位

联系方 式

影响干线光缆外力施工的目的

采取盯防的主要方法

安全协议签订情况

上报单位分管领导对该盯防的意见

填表人

联系方式

陕西省广电网络光缆线路割接申请表
申请单位：
线路名称
榆林至横山
中继段名称
榆林
割接点地名
马家昴、万国民园、九中
起至标石（杆）号

线路中断时间
6月 15 日 0 时
6月 15 日 4 时
线路中断历时
4小时
割接原因
国榆林大道建设和马家昴修建，原光缆受损，光缆损耗过大。新布放光缆9.1公里，进行割接。
组织分工及
保障工作
总指挥
李彦锋
现场指挥
李彦锋
测试人
秦江涛
节点（中继）站负责人
秦江涛
通信联络方式及电话号码
15691256055，15691256056
省公司运行调度部意见：

负责人：（签字）
其它注意事项：影响横山、靖边数据业务,环网倒换。
填报人：秦江涛　联系电话8167094 上报时间： 2013年 6 月 14 日
填写注意事项：1、线路名称栏需要注明是省干、市干及分配网；
2、干线割接时中继段栏填明是哪两个中继段，分配网割接需注明是哪两个机房间;
3、如果此次割接影响面比较大时需填写注意事项栏并通知可能影响单位提前做好准备；
4、本割接单应在割接一周前报至省公司运行调度部,传真：[phone] ;
5、割接实施前30分钟内通知省公司中心机房87991281 ，87991272，87991000。

国干网光缆线路割接申请表（涉及国干光缆的割接填写此表）
割接实施单位(部门)： 陇县支公司
线路名称
国干
中继段名称
陇县-华亭
割接点地名
陇县店子村
割接点起止标石
（杆孔）号码
陇安70＃-陇安81#
割接点距离国干网机房的大致光路长度（近端为准)
4公里
割接点光缆
敷设方式
割接前:架空
割接后：架空
割接方式
□逐束管中断
√整缆中断
□其它类型
计划增加接头数量
1个
割接类型及介入光缆情况
√改迁类
□整修类 原光缆芯数 24芯 ；新介入光缆长度0。7 公里、芯数 24芯
□其它类

组织分工及
保障工作

总指挥
张水琴
联系电话
13571169889
现场指挥
岳宝峰
联系电话
13571755529
接续人员
葛建波
联系电话
13891726855
测试人
杨浩军
联系电话
13892703916
机房负责人员
杨浩军
联系电话
13892703916
割接原
因简述

店子村规划,移民新庄基新建迁改
线路中断
申请时间
12 月5 日 0时 00 分 至 12 月 5 日 2时 00分
割接可能
影响的系统
国干业务中断

本表以上填报内容已经我单位认真审核,确认无误。请审批线路中断时间。
陕西广电网络公司运行调度部（割接实施单位全称) 负责人： 年 月 日
省网络中心（公司）审批意见：

审批人: 年 月 日
工程维护部意见

技术方案及填报内容审核意见：
片区维护负责人：
审批意见：
负责人:
安全运行中心意见

割接可能影响系统确认：
审核人：
审批意见：
此割接允许中断时间为年月日时分 至 年月日时分.如网络出现意外，以网管临时通知为准。
负责人:
注：1）本割接单应在割接5日前报至中国有线工程维护部。
2）为避免事故,割接实施前2０分钟内与8008106672、010—68411922/68712607,批准后方可实施。
3)割接完毕后，必须主动向网管（电话同上）询问是否可离开现场，得到许可后方可离开。

表2-2 割接方案范例：
×××境内线路割接方案
由于×××城市道路扩建，对×××线路安全造成严重影响，（概述现场情况），为了保障线路安全，×××单位拟将×××—×××中继段×××＃（标石、杆、井）—×××#（标石、杆、井）光缆改迁到×××。现在割接前的准备工作已经做好，拟申请割接时间：200×年××月××日××：××时-200×年××月××日××：××时(具体时间以批复为准）本次割接涉及×××光缆线路××站—××站。为确保本次割接顺利完成，现制定方案如下;
一、割接概况：
割接地点
×××站—×××站的×××点
预定割接时间
200×年×月×日（星期××）1:00-0×：00(以审批时间为准)
旧光缆厂家及型号
×××GYTA53
新光缆厂家及型号
×××GYTA53
割接前中继段衰耗值
×××dB
割接前、后中继段长度
××站-××站×××km；割接后×××km
割接后增、减光缆接头情况
增加接头××个
在用纤芯使用情况
××站:××芯收××站（××环）;××芯发××站（××环）；
××站：××芯发××站（××环）；××芯收××站(××环）；
受影响的系统
××环（SDH、DWDM)、××环（SDH、DWDM）、××链SDH
二、割接说明：
1、 割接说明：（割接点光缆路由示意图)

加强芯
加强芯
2、新光缆断面及纤芯色谱如下： 旧光缆断面及纤芯色谱如下：
红管？芯

绿管？芯
红管？芯
白管？芯

绿管？芯
白管？芯

白管?芯

白管?芯
白管？芯
白管？芯

白管？芯
白管？芯

3、光缆中光纤接续表
A端(新缆)
B端（旧缆)
束管
光纤
束管
光纤
编号
色标
编号
色标
编号
色标
编号
色标
1
×管
1
兰
1
×管
1
兰
2
桔
2
桔
3
绿
3
绿
4
棕
4
棕
5
灰
5
灰
6
白
6
白
4、接续步骤
测试人员预定进入机房时间
月日 22：30时
接续组预定进入割接现场时间
月日 22：30时
预定断缆时间
月日 23：30时
预定开始熔接时间
月日 1:00时
预计恢复系统时间
月日 2:00时
预计完成所有纤芯熔接及测试时间
月日 4:30时
预计割接完成时间
月日 5：00时
5、技术保证措施及注意事项:
（1)割接接续组及现场配合人员应特别注意安全,灯泡、路障、警示牌等应带齐全备足.
（2）各组出发前准备好仪表工具，确保熔接机、OTDR、光源/光功率计及在用纤示别器等仪器仪表处于良好状态。电池等数量充足，割接时保证联系畅通。
（3）各组应在××月××日22：30时之前到达现场及机房，接续组应检查、核实接续点位置，光缆型号程式、做好割接现场接续准备工作，机房人员必须核实在用纤芯开通情况，报告现场指挥人员，对所有备用纤芯进行对纤并做好记录，所有准备工作应该在00：45时之前完成，发现异常情况及时向现场指挥员汇报。
（4）各组未接到通知前不得擅动在用纤芯、光缆和开启接头盒.
（5）割接时各接续组应辨认清楚纤芯,保证新旧光缆对接正确,割接完毕必须进行对纤，测试光功率，1550窗口存盘，作为竣工资料及维护备用，系统全部恢复后，各组人员操作应小心谨慎，防止系统出现中断或瞬断.
（6)割接完毕后各接续组应完成接续安装、盘缆及保护工作，安装完毕通知现场指挥员,由现场指挥员通知机房再次对备用纤芯测试，确保割接质量，未接到现场指挥员通知各接续组不得擅自离开现场.
(7）割接全过程由现场指挥员负责与北京网管中心010—68457939联系，在用纤芯接续完毕时应立即通知北京网管中心。
(8）一旦出现系统不能恢复的情况及时查找原因，应从接续衰耗、错接或机房尾纤、设备板件等顺序查找。
6、车辆使用情况
（1)割接现场车辆××部; 车号：×××
(2）×××机房由×××单位派车；车号：×××
（3）×××机房由×××单位派车;车号：×××

表2-3：光缆割接完成情况表
单位：
计划割接时间
月 日时分
月日时分
实际割接时间
月日时分
月日时分
割接完成情况
□差□一般□良好□很好
割接用料、剩料情况：

各单位协调、配合情况：

割接情况简报（位置、经过、结果）：

割接后测试结果是否达标：

填报人:时间： 联系电话：

表2-5 广电网络光纤使用申请表
申请部门(单位）：申请时间：
线路名称

使用客户名称

申请线路起始站点

申请使用时间

申请单位
负责人意见

申请单位
主管副总意见

运调部
主管副总意见

运调部
负责人意见

传输线路室
确认签字

具体使用纤芯
（ODF架号、盘号、光纤号)

填报人： 申请时间： 年 月 日 时

注：本申请单应在使用一周前报至省公司运行调度部。

3-1 干线光缆故障抢修情况反馈表
填报单位： 时间：年月日
故障发生时间

省中心机房
接到通知时间

故障两端机房接通知时间

线路维护单位接到通知时间

故障
定位时间

主纤
抢通时间

故障详细
位置
光路位置：

路由位置:

故障产生的外部原因（详细描述）

故障产生的内部原因
□ 有路由隐患，故障前隐患未知，隐患是
□ 有路由隐患，故障前已知,隐患是
□ 故障前已经有人盯防
□ 故障前无人盯防
□ 故障前未做好护线宣传
□ 故障前巡线到位，已做好宣传工作
□ 故障前巡线不到位
□ 故障前盯防不到位
□ 其他，原因是
故障原因分类
□突发施工。 □发现施工盯防不力。 □巡线应发现施工但未发现. □车辆剐断.□自然灾害。□车辆撞断。 □接续或封装固定接头盒不当导致断纤。 □偷盗或破坏。 □其他
故障产生的原因是否得到控制

故障抢修
经过

有、无
遗留问题

类似故障
防范措施

故障索赔
工作情况

备注

说明:1、故障详细位置：障碍点要标明直埋线路的标石、架空线路的杆号及管道线路的人、手孔位置或注明附近的明显参照物，要标明距机房的相对公里数。
2、请按实际发生情况填报,填好后请发至省公司运调部.

3-2 干线光缆紧急隐患报表
填报单位： 时间：年月日
隐患发现时间
月 日
预计持续时间

简述隐患情况

隐患详细地点(请写明标石号、杆号、人孔号）

隐患产生原因

临时处理措施

维护单位处理意见

分公司处理意见

备注

说明：1、故障详细位置：障碍点要确定到直埋线路的标石、架空线路的杆号及管道线路的人、手孔位置或注明附近的明显参照物，要标明距机房的相对公里数。
2、请按实际发生情况填报,填好后请传至029-87991116 ，省公司运调部。
