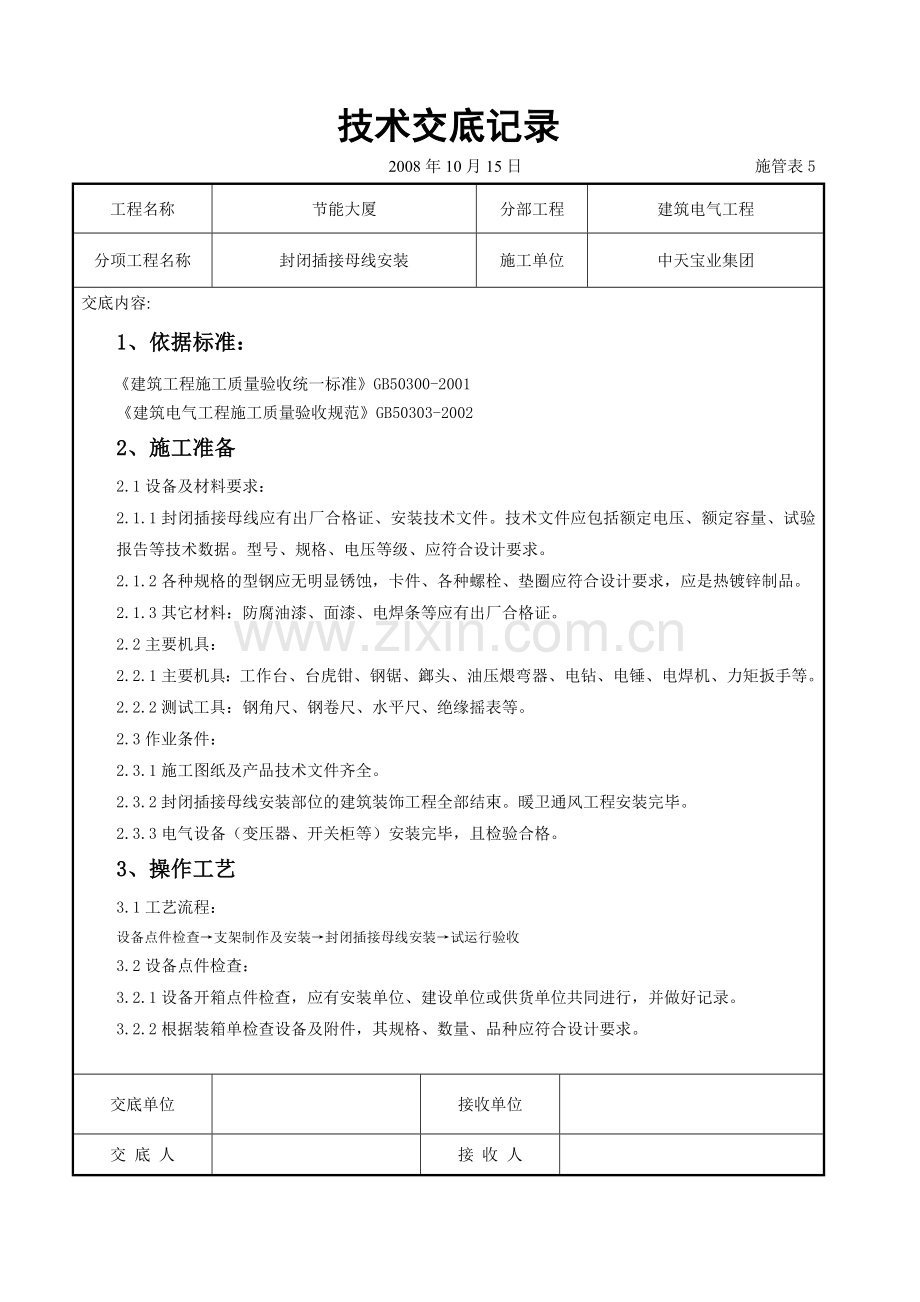

技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称封闭插接母线安装施工单位中天宝业集团交底内容:1、依据标准：建筑工程施工质量验收统一标准GB50300-2001建筑电气工程施工质量验收规范GB50303-20022、施工准备2.1设备及材料要求：2.1.1封闭插接母线应有出厂合格证、安装技术文件。技术文件应包括额定电压、额定容量、试验报告等技术数据。型号、规格、电压等级、应符合设计要求。2.1.2各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品。2.1.3其它材料：防腐油漆、面漆、电焊条等应有出厂合格证。2.2主要机具：2.2.1主要机具：工作台、台虎钳、钢锯、鎯头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。2.2.2测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。2.3作业条件：2.3.1施工图纸及产品技术文件齐全。2.3.2封闭插接母线安装部位的建筑装饰工程全部结束。暖卫通风工程安装完毕。2.3.3电气设备（变压器、开关柜等）安装完毕，且检验合格。3、操作工艺3.1工艺流程：设备点件检查支架制作及安装封闭插接母线安装试运行验收3.2设备点件检查：3.2.1设备开箱点件检查，应有安装单位、建设单位或供货单位共同进行，并做好记录。3.2.2根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。交底单位接收单位交 底 人接 收 人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称封闭插接母线安装施工单位中天宝业集团交底内容:3.2.3检查设备及附件，分段标志应清晰齐全、外观无损伤变形，母线绝缘电阻符合设计要求。3.2.4检查发现设备及附件不符合设计和质量要求时，必须进行妥善处理，经过设计认可后再进行安装。3.3支架制作和安装应按设计和产品技术文件的规定制作和安装，如设计和产品技术文件无规定时，按下列要求制作和安装；3.3.1支架制作：3.3.1.1根据施工现场结构类型，支架应采用角钢或槽钢制作。应采用“一”字型、“1”型、“U”字型、“T”字型四种型式。3.3.1.2支架的加工制作按选好的型号，测量好的尺寸断料制作，断料严禁气焊切割，加工尺寸最大误差5mm。3.3.1.3型钢架的煨弯宜使用台钳用鎯头打制，也可使用油压煨弯器用模具顶制。3.3.1.4支架上钻孔应用台钻或手电钻钻孔，不得用气焊割孔，孔径不得大于固定螺栓直径2mm。3.3.1.5螺杆套扣，应用套丝机或套丝板加工，不许断丝。3.3.2支架的安装：3.3.2.1封闭插接母线的另弯处以及与箱（盘）连接处必须加支架。直段插生产建设母线支架的距离不应大于2m。3.2.2.2埋注支架用水泥砂浆，灰砂比13。425号及其以上水泥，应注灰饱满、严实、不高出墙面，埋深不少于80mm。3.2.2.3膨胀螺栓固定支架不少于两条。一个吊架应用两根吊杆，固定牢固，螺扣外露24扣，膨胀螺栓应加平垫和弹簧垫，吊架应用双螺母夹紧。3.2.2.4支架及支架与埋件焊接处刷防腐油漆应均匀，无漏刷，不污染建筑物。3.4封闭式母线的安装：3.4.1一般要求：交底单位接收单位交 底 人接 收 人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称封闭插接母线安装施工单位中天宝业集团交底内容:3.4.1.1封闭插接母线应按设计和产品技术文件规定进行组装，组装前应对每段进行绝缘电阻的测定，测量结果应符合设计要求，并做好记录。3.4.1.2母线槽，固定距离不得大于2.5m。水平敷设距地高度不应小于2.2m。3.4.1.3母线槽的端头应装封闭罩（图3.4.1.3），各段母线槽的外壳的连接应是可拆的，外壳间有跨接地线，两端应可靠接地。图3.4.1.33.4.1.4母线与设备联接宜采用软联接（图3.4.1.4）。母线紧固螺栓应由厂家配套供应，应用力矩搬手紧固。图3.4.1.4交底单位接收单位交 底 人接 收 人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称封闭插接母线安装施工单位中天宝业集团交底内容:3.4.2母线槽沿墙水平安装（图3.4.2）。安装高度应符合设计要求，无要求时不应距地小于2.2m，母线应可靠固定在支架上。图3.4.2图3.4.3.13.4.3母线槽悬挂吊装。（图3.4.3.1、图3.4.3.2）吊杆直径应与母线槽重量相适应，螺母应能调节。3.4.4封闭式母线的落地安装（图3.4.4）。安装高度应按设计要求，设计无要求时应符合规范要求。立柱可采用钢管或型钢制作。3.4.5封闭式母线垂直安装。沿墙或柱子处，应做固定支架，过楼板处应加装防震装置，并做防水台（图3.4.5）。3.4.6封闭式母线敷设长度超过40m时，应设置伸缩节，跨越建筑物的伸缩缝或沉降缝处，宜采取适应的措施（图3.4.6），设备定货时，应提出此项要求。交底单位接收单位交 底 人接 收 人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称封闭插接母线安装施工单位中天宝业集团交底内容:图3.4.3.2图3.4.4交底单位接收单位交 底 人接 收 人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称封闭插接母线安装施工单位中天宝业集团交底内容:图3.4.5图3.4.63.4.7封闭式母线插接箱安装应可靠固定，垂直安装时，安装高度应符合设计要求，设计无要求时，插接箱底口宜为1.4m（图3.4.7）。图3.4.7交底单位接收单位交 底 人接 收 人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称封闭插接母线安装施工单位中天宝业集团交底内容:3.4.8封闭式母线垂直安装距地1.8m以下应采取保护措施（电气专用竖井、配电室、电机室、技术层等除外）。3.4.9封闭式母线穿越防火墙、防火楼板时，应采取防火隔离措施。3.5试运行验收：3.5.1试运行条件：变配电室已达到送电条件，土建及装饰工程及其他工程全部完工，并清理干净。与插接式母线联接设备及联线安装完毕，绝缘良好。3.5.2对封闭式母线进行全面的整理，清扫干净，接头联接紧密，相序正确，外壳接地良好。绝缘摇测符合设计要求，并做好记录。3.5.3送电空载运行24h无异常现象，办理验收手续，交建设单位使用，同时提交验收资料。3.5.4验收资料包括：交工验收单、变更洽商记录、产品合格证、证明书、测试记录、运行记录等。4、质量标准4.1基本规定4.1.1一般规定4.1.1.1建筑电气工程施工现场的质量管理，除应符合现行国家标准建筑工程施工质量验收统一标准GB503002001的3.0.1规定外，尚应符合下列规定：4.1.1.1.1安装电工、焊工、起重吊装工和电气调试人员等，按有关要求持证上岗：4.1.1.1.2安装和调试用各类计量器具，应检定合格，使用时在有效期内。4.1.2主要设备、材料、成品和半成品进场验收 4.1.2.1主要设备、材料、成品和半成品进场检验结论应有记录，确认符合本规范规定，才能在施工中应用。4.1.2.2因有异议送有资质试验室进行抽样检测，试验室应出具检测报告，确认符合本规范和相关技术标准规定，才能在施工中应用。交底单位接收单位交 底 人接 收 人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称封闭插接母线安装施工单位中天宝业集团交底内容:4.1.2.3依法定程序批准进入市场的新电气设备、器具和材料进场验收，除符合本规范规定外，尚应提供安装、使用、维修和试验要求等技术文件。4.1.2.4进口电气设备、器具和材料进场验收，除符合本规范规定外，尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件。4.1.2.5经批准的免检产品或认定的名牌产品，当进场验收时，宜不做抽样检测。4.1.2.6封闭母线、插接母线应符合下列规定：4.2.1.6.1查验合格证和随带安装技术文件：4.2.1.6.2外观检查：防潮密封良好，各段编号标志清晰，附件齐全，外壳不变形，母线螺栓搭接面平整、镀层覆盖完整、无起皮和麻面：插接母线上的静触头无缺损、表面光滑、镀层完整。4.1.2.7裸母线、裸导线应符合下列规定：4.1.2.7.1查验合格证：4.1.2.7.2外观检查：包装完好，裸母线平直，表面无明显划痕，测量厚度和宽度符合制造标准；裸导线表面无明显损伤，不松股、扭折和断股(线)，测量线径符合制造标准。4.1.3工序交接确认4.1.3.1裸母线、封闭母线、插接式母线安装应按以下程序进行：4.1.3.1.1变压器、高低压成套配电柜、穿墙套管及绝缘子等安装就位，经检查合格，才能安装变压器和高低压成套配电柜的母线；4.1.3.1.2封闭、插接式母线安装，在结构封顶、室内底层地面施工完成或已确定地面标高、场地清理、层间距离复核后，才能确定支架设置位置：交底单位接收单位交 底 人接 收 人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称封闭插接母线安装施工单位中天宝业集团交底内容:4.1.3.1.3与封闭、插接式母线安装位置有关的管道、空调及建筑装修工程施工基本结束，确认扫尾施工不会影响已安装的母线，才能安装母线：4.1.3.1.4封闭、插接式母线每段母线组对接续前，绝缘电阻测试合格，绝缘电阻值大于20MQ，才能安装组对；4.1.3.1.5母线支架和封闭、插接式母线的外壳接地(PE)或接零(PEN)连接完成，母线绝缘电阻测试和交流工频耐压试验合格，才能通电。4.2.1主控项目4.2.1.1绝缘子的底座、套管的法兰、保护网(罩)及母线支架等可接近裸露导体应扫地(PE)或接零(PEN)可靠。不应作为接地(PE)或接零(PEN)的接续导体。4.2.1.2母线与母线或母线与电器接线端子，当采用螺栓搭接连接时，应符合下列期定：4.2.1.2.1母线的各类搭接连接的钻孔直径和搭接长度符合本规范附录C的规定，用歹矩扳手拧紧钢制连接螺栓的力矩值符合本规范附录D的规定；4.2.1.2.2母线接触面保持清洁，涂电力复合脂，螺栓孔周边无毛刺；4.2.1.2.3连接螺栓两侧有平垫圈，相邻垫圈问有大于3mm的间隙，螺母侧装有弹簧垫圈或锁紧螺母：4.2.1.2.4螺栓受力均匀，不使电器的接线端子受额外应力。4.2.1.3封闭、插接式母线安装应符合下列规定：4.2.1.3.1母线与外壳同心，允许偏差为5mm；4.2.1.3.2当段与段连接时，两相邻段母线及外壳对准，连接后不使母线及外壳受额纠应力：4.2.1.3.3母线的连接方法符合产品技术文件要求。4.2.1.4室内裸母线的最小安全净距应符合GB50303-2002附录E的规定。交底单位接收单位交 底 人接 收 人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称封闭插接母线安装施工单位中天宝业集团交底内容:4.2.1.5高压母线交流工频耐压试验必须按GB50303-2002第3.1.8条的规定交接试验合格。4.2.1.6低压母线交接试验应符合GB50303-2002第4.1.5条的规定。4.2.2一般项目4.2.2.1母线的支架与预埋铁件采用焊接固定时，焊缝应饱满；采用膨胀螺栓固定时，选用的螺栓应适配，连接应牢固。4.2.2.2母线与母线、母线与电器接线端子搭接，搭接面的处理应符合下列规定：4.2.2.2.1铜与铜：室外、高温且潮湿的室内，搭接面搪锡；干燥的室内，不搪锡；4.2.2.2.2铝与铝：搭接面不做涂层处理；4.2.2.2.3钢与钢：搭接面搪锡或镀锌；4.2.2.2.4铜与铝：在干燥的室内，铜导体搭接面搪锡：在潮湿场所，铜导体搭接面捷锡，且采用铜铝过渡板与铝导体连接：4.2.2.2.5钢与铜或铝：钢搭接面搪锡。4.2.2.3母线的相序排列及涂色，当设计无要求时应符合下列规定：4.2.2.3.1上、下布置的交流母线，由上至下排列为A、B、C相：直流母线正极在上，负极在下：4.2.2.3.2水平布置的交流母线，由盘后向盘前排列为A、B、C相；直流母线正极在后，负极在前；4.2.2.3.3面对引下线的交流母线，由左至右排列为A、B、C相；直流母线正极在左，负极在右：4.2.2.3.4母线的涂色：交流，A相为黄色、B相为绿色、C相为红色；直流，正极芡赭色、负极为蓝色；在连接处或支持件边缘两侧10mm以内不涂色。4.2.2.4母线在绝缘子上安装应符合下列规定：4.2.2.4.1金具与绝缘子间的固定平整牢固，不使母线受额外应力；4.2.2.4.2交流母线的固定金具或其他支持金具不形成闭合铁磁回路；交底单位接收单位交 底 人接 收 人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称封闭插接母线安装施工单位中天宝业集团交底内容:4.2.2.4.3除固定点外，当母线平置时，母线支持夹板的上部压板与母线间有11.5mm的间隙；当母线立置时，上部压板与母线间有1.52mm的间隙：4.2.2.4.4母线的固定点，每段设置1个，设置于全长或两母线伸缩节的中点；4.2.2.4.5母线采用螺栓搭接时，连接处距绝缘子的支持夹板边缘不小于50mm。4.2.2.5封闭、插接式母线组装和固定位置应正确，外壳与底座间、外壳各连接部位和母线的连接螺栓应按产品技术文件要求选择正确，连接紧固。5、成品保护5.1封闭插接母线安装完毕，暂时不能送电运行，其现场设置明显标志牌，以防损坏。5.2封闭插接母线安装完毕，如有其它工种作业应对封闭插接母线加保护，以免损伤。6、应注意的质量问题6.1封闭插接母线安装应注意的质量问题见表2-21。常产生的质量问题及防治措施 表2-21序号常产生的质量问题防治措施1设备及零部件减少、损坏开箱清查要细，将缺件、损坏件列好清单，同供货单位协高解决，加强保管2接地保护线遗漏和连接不紧密，缺防紧措施认真作业，加强自检、互检及专检3刷油漆遗漏和污染其它设备支架加强自检、互检对其它工种的成品，认真保护7、质量记录7.1产品合格证。7.2设备材料检验记录。7.3绝缘摇测记录。7.4自互检记录。7.5预检记录。7.6质量评定记录。7.7设计变更洽商记录。交底单位接收单位交 底 人接 收 人
