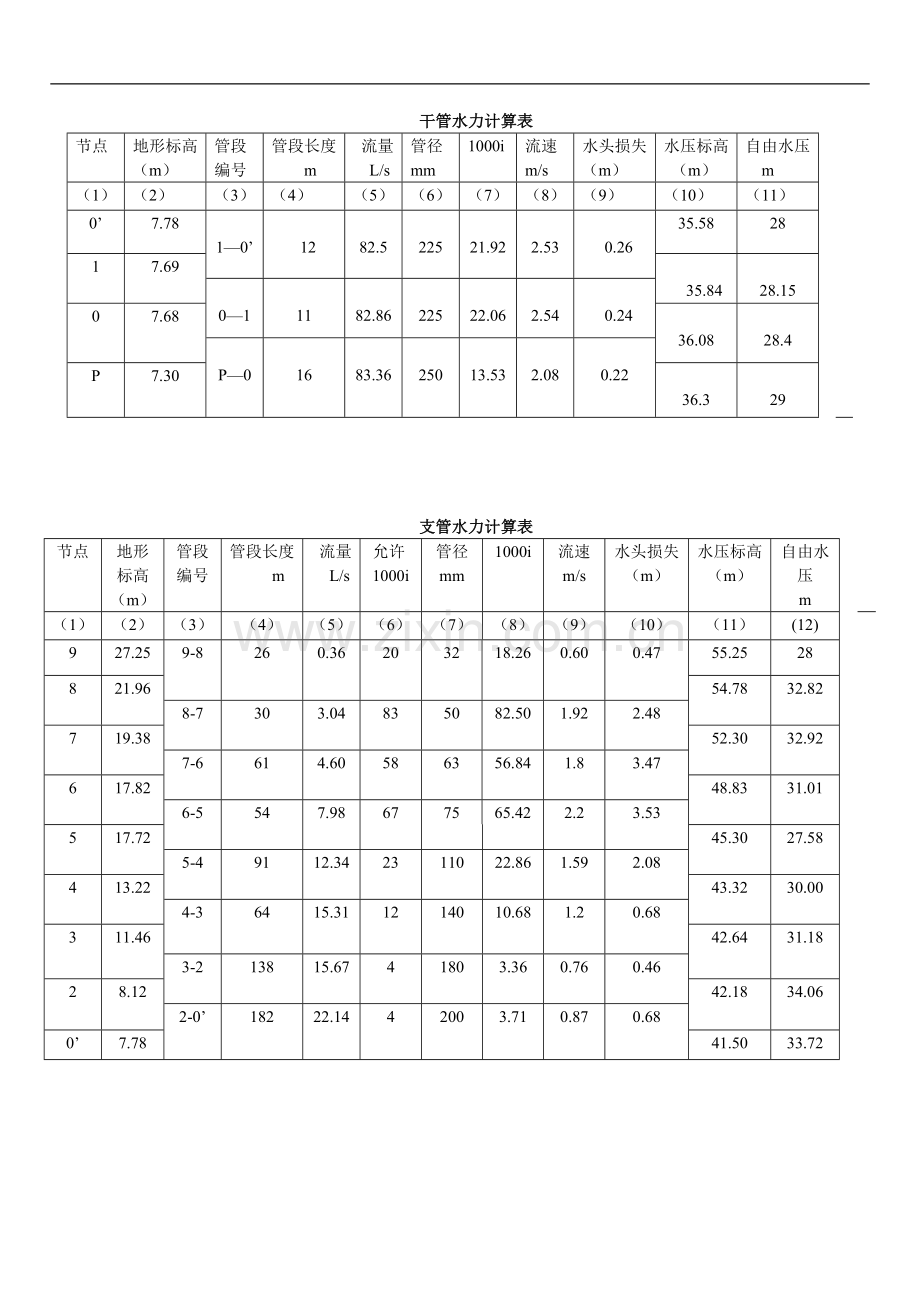

给水干管水力计算表-.doc

干管水力计算表
节点
地形标高
（m）
管段
编号
管段长度
m
流量
L/s
管径
mm
1000i
流速
m/s
水头损失
（m）
水压标高
（m）
自由水压
m

（1）
（2）
（3）
（4）
（5）
（6）
（7）
（8）
（9）
（10）
（11）
0’
7.78

1—0’

12

82.5

225

21.92

2.53

0.26
35.58
28
1
7.69

35.84

28.15

0—1

11

82.86

225

22.06

2.54

0.24
0
7.68

36.08

28.4

P—0

16

83.36

250

13.53

2.08

0.22
P
7.30

36.3

29

支管水力计算表
节点
地形标高
（m）
管段
编号
管段长度
m
流量
L/s
允许1000i

管径
mm
1000i
流速
m/s
水头损失
（m）
水压标高
（m）
自由水压
m

（1）
（2）
（3）
（4）
（5）
（6）
（7）
（8）
（9）
（10）
（11）
(12)
9
27.25
9-8

26
0.36
20
32
18.26
0.60
0.47
55.25
28

8
21.96
54.78
32.82
8-7
30
3.04
83
50
82.50
1.92
2.48
7
19.38
52.30
32.92
7-6
61
4.60
58
63
56.84
1.8
3.47
6
17.82
48.83
31.01
6-5
54
7.98
67
75
65.42
2.2
3.53
5
17.72

45.30
27.58
5-4
91
12.34
23
110
22.86
1.59
2.08
4
13.22
43.32
30.00
4-3
64
15.31
12
140
10.68
1.2
0.68
3
11.46
42.64
31.18
3-2
138
15.67
4
180
3.36
0.76
0.46
2
8.12
42.18
34.06
2-0’
182
22.14
4
200
3.71
0.87
0.68
0’
7.78
41.50
33.72
