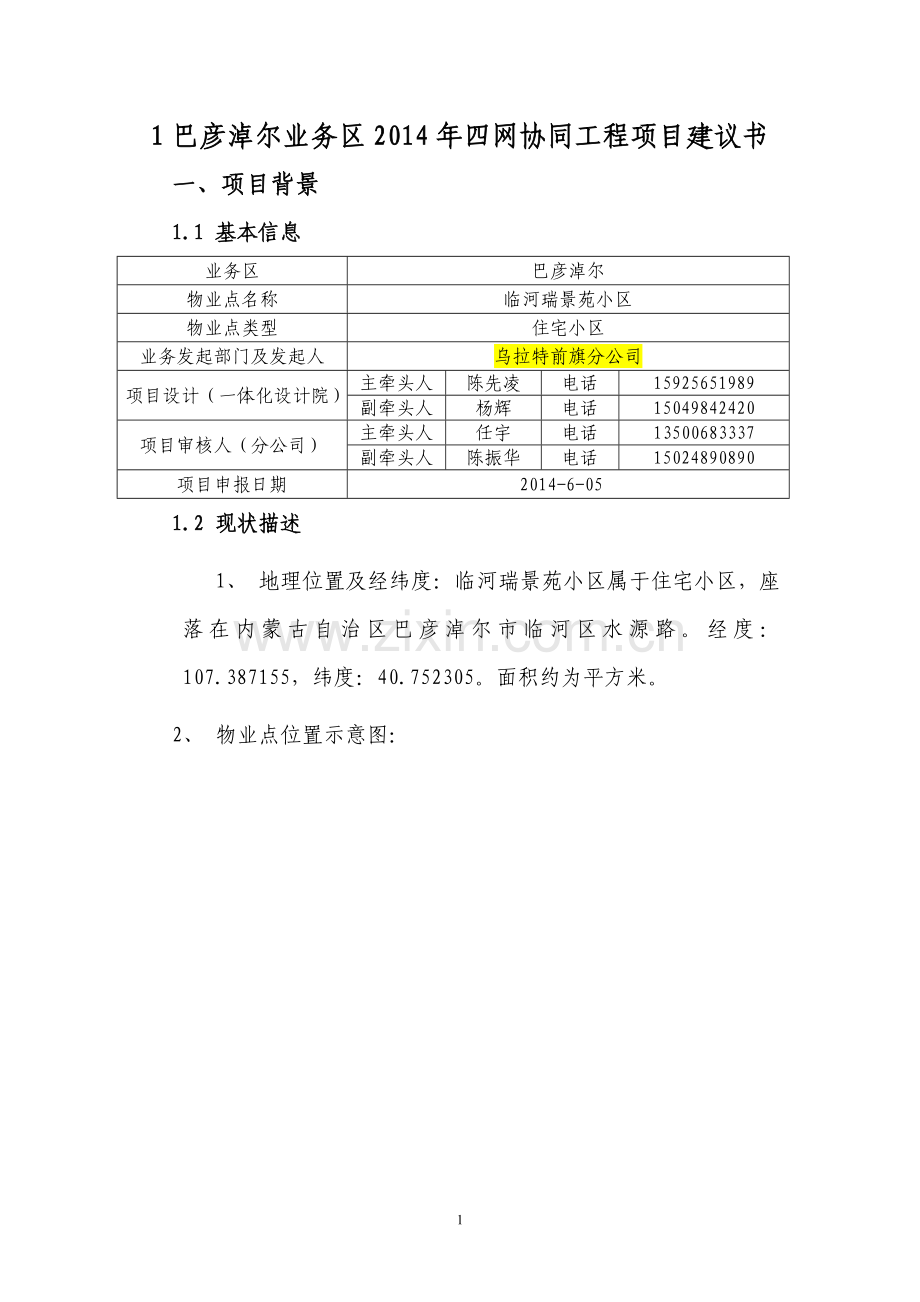

1巴彦淖尔业务区2014年四网协同工程项目建议书
一、项目背景
1.1 基本信息
业务区
巴彦淖尔
物业点名称
临河瑞景苑小区
物业点类型
住宅小区
业务发起部门及发起人
乌拉特前旗分公司
项目设计（一体化设计院）
主牵头人
陈先凌
电话
15925651989
副牵头人
杨辉
电话
15049842420
项目审核人（分公司）
主牵头人
任宇
电话
13500683337
副牵头人
陈振华
电话
15024890890
项目申报日期
2014-6-05
1.2 现状描述
1、 地理位置及经纬度：临河瑞景苑小区属于住宅小区，座落在内蒙古自治区巴彦淖尔市临河区水源路。经度：107.387155，纬度：40.752305。面积约为平方米。
2、 物业点位置示意图：
图1.2-1临河瑞景苑小区位置示意图
3、 具体信息
临河瑞景苑小区属于住宅小区，现共有8栋住宅楼，其中18层 4栋，16层3栋，11层1栋，小区共有电梯27部电梯，本小区有地下车库，占地面积约为42000平方米。
楼宇名称
总面积(平方米)
楼栋数
最大流动人数
建成时间
A4
10260
1
216
2014
A5
10260
1
216
2014
A6
10260
1
216
2014
A7
10260
1
216
2014
A8
10260
1
216
2014
A9
10260
1
216
2014
A10
10260
1
216
2014
注：以每层楼为最小单元填写此表。
站点具体环境示意图：

图2-2临河瑞景苑小区整体示意图
站点现场照片：
图1.2-3临河瑞景苑小区现场照片
二、网络现状及存在问题
1
2
2.1 网络现状
移动宏蜂窝基站
移动是否已有小区覆盖系统
移动是否已有室内分布系统
接入分布系统信源类型
是否已开通有线接入
周边300米内数量
场景内数量
GSM
TD
WLAN
移动
联通
电信
1
0
否
否
无
无
无
无
无
有
GSM宏站示意图：

图2.1-1临河瑞景苑小区周边G网宏站示意图
临河四季花城5区距本站点距离为150 米。
TD宏站示意图：

图2.1-2临河瑞景苑小区周边TD宏站示意图
临河四季花城5区距本站点距离为150米。
2.2 业务量情况
1、 周围300米内指向场景（含场景内）GSM网络业务量情况

语音密度图截图：

数据密度图截图：

2、 周围300米内指向场景（含场景内）TD网络业务量情况。
物业名称
扇区名称
站点类型
载频配置
计费时长（分钟）
数据流量（MB）
支持TD-S手机终端占比
临河四季花城五区
临河四季花城五区-1
宏站
3
12844.944
520.6559
60%
临河四季花城五区-1距本站点距离为230米。
2.3 站点覆盖现状
1、 移动GSM覆盖现状：
经过测试，临河瑞景苑小区电平值约在-75dBm~-105dBm之间，主要由预制厂-4、临河艺校-3、四季青菜市场-2、临河金秋华城-1等小区覆盖，覆盖较差，语音质量较差，不满足覆盖要求，建议添加设备覆盖。
2、 移动TD覆盖现状:
经过对临河瑞景苑小区室内的TD语音测试，电平值在-85~-110dBm之间，主要由临河金秋华城C5-1、临河宜得绒毛厂-3等附近基站进行覆盖，大部分区域覆盖较差，尤其办公楼中间位置，为重点弱覆盖区域，电平值平均在-100dBm以上，建议增加TD覆盖设备。
3、 移动WLAN覆盖现状：无
4、 移动室内分布系统建设情况：无。
5、 移动有线宽带覆盖情况：无。
6、 场景内管线资源情况：无。
7、 联通、电信信号覆盖情况： 无。
8、 联通、电信有线宽带接入情况：电信宽带已经接入。
三、建设需求分析
3
3.1 指标分析
覆盖区域
入住率
GSM忙时无线利用率
GSM弱覆盖情况
TD弱覆盖情况
数据密度热点级别
数据流量热点级别
支持TD手机终端占比
支持WIFI手机终端占比
核心城区
20%
105%
是
是
4
1
60%
60%
1）GSM：经过测试，临河瑞景苑小区电平值约在-75dBm~-105dBm之间，主要由预制厂-4、临河艺校-3、四季青菜市场-2、临河金秋华城-1等小区覆盖，覆盖较差，语音质量较差，不满足覆盖要求，建议添加设备覆盖。
2）TD：经过对临河瑞景苑小区室内的TD语音测试，电平值在-85~-110dBm之间，主要由临河金秋华城C5-1、临河宜得绒毛厂-3等附近基站进行覆盖，大部分区域覆盖较差，尤其办公楼中间位置，为重点弱覆盖区域，电平值平均在-100dBm以上，建议增加TD覆盖设备。
3）WLAN：本期工程暂不建设WLAN，如有需求，可考虑在后期进行合路改造。
3.2 业务预测
预测目标物业点6个月后业务量情况：
分类
专业
指标
预测值
语音
GSM
忙时语音话务量(ERL)
225.792
TD
计费时长(分钟)
3251.4
数据
GSM
忙时数据等效话务量(ERL)
230.4
数据流量(MB)
1359.36
TD
数据流量(MB)
506.88
WLAN
数据流量(MB)

注：业务预测同容量需求配置相对应。
3.3 容量需求分析
1、 4G载频配置
O1
2、 2G载频配置
该站点覆盖平均人数为2304，室分系统信源需要5个载波，配置为O5。
注：GSM载频配置计算公式如下：
载波数= 平均人口数*手机用户渗透率*移动市场占有率*人均话务量
k值*载波信道数*无线综合利用率
3、 3G载频配置
室分系统信源需要2个载波，配置为O2。
4、 WLAN容量配置
本期不建设WLAN。
5、有线宽带配置
本期不建设有线宽带。
结合联通、电信有线宽带现状及本期需求，选择本期有线宽带投放产品并填写下表（资费：元/年）：
产品
覆盖类型
移动（预估）
联通（现状）
电信（现状）
新建/混装/光改
市场份额
资费
市场份额
资费
市场份额
资费
4M以下
－　
－　
－　
－　
－　
－　
－　
4M(含)至10M(含)
－　
－　
－　
－　
－　
－　
－　
10M以上
－　
－　
－　
－　
－　
－　
－　
四、建设方案
4
4.1 建设方案
1、 室外建设方式
该站点采用单路分布系统覆盖方式建设，室外安装室外板状天线进行小区对打。
天线布点图如下：

2、 传输建设方式
（1） 传输承载方式：本工程传输通过上联至临河四季花城5区基站原有PTN 950设备解决。
（2） 有线接入方式：不建设
( 3 ) 管线建设方式（附图）：本工程上联至临河四季花城5区基站，新建管道光缆4.0公里，通过管道敷设。
附图：光缆线路总体路由示意图

3、 机房配套：利旧
4、 资源共建共享：无。
4.2 建设规模
1、 主设备
GSM新建需求表
类别
GSM900M
GSM1800M
合计
BBU
RRU
载频配置
BBU
RRU
载频配置
BBU
RRU
载频数量
室外分布系统
-
-
-

室内分布系统
1　
10
O5　

1
10
5
合计
1
10　
O5　

1
10
5

TD-S新建需求表
类别
BBU
RRU
载频配置
载频数量
室外分布系统
-
-
-
-
室内分布系统
-
-
-
-
合计
-
-
-
-

LTE主设备需求表(新建)
类别
BBU
RRU（单通道）
RRU（双通道）
载频配置
载频数量
室内分布系统
1

10
O1
1

LTE主设备板件需求表(与3G共址、单路改造)
类别
BBU
RRU（单通道）
RRU（双通道）
载频配置
载频数量
室内分布系统
1
　 -
　 10
O1
1

WLAN主设备需求表
建筑物
WLAN建设方式
覆盖区域
覆盖人数
AP容量需求
天线数
主设备最终配置
室内
室外
室内AP
室外AP
交换机
楼宇名
－
－
－
－
－
－
－
－
－
合计
－
－
－
－
－
－
－
－
－
2、 分布系统
分布系统材料需求表
序号
类型
单位
设计总量
1
室外宽频定向板状天线
副
23
2
室内宽频定向壁挂天线
副
0
3
对数周期天线
副
162
注：填写全部天线类型及数量。
3、 传输设备及传输管线
传输设备需求表
传输设备
PON系统设备
类型1
类型2
类型3
类型1
类型2
类型3
－
－
－
－
－
－
传输管线需求表
使用范围
新建管道（km)
其中集成商施工距离
新建光缆（km）
网线综合布线（km）
红线内
红线外
传输引接
－
－
－
4.0
－
4、 配套
(1) 射频拉远需求
类别　
900M
1800M
合计
近端
远端
近端
远端
近端
远端
室外分布系统
－　
－　
－　
－　
－　
－　
室内分布系统
－　
－　
－　
－　
－　
－　
合计
－　
－　
－　
－　
－　
－　
(2) 机房建设方式：__F_
A租用机房 B自建机房 C活动板房 D共享其它运营商机房
E室外机柜 F无机房，BBU放置临近宏站 G无机房，BBU地下室挂墙
(3) 塔桅建设方式：___E_；建设高度：__E___；建设数量：__E___；
A铁塔改造、增加支臂或平台 B新建支架、抱杆 C新建增高架
D新建铁塔 E无需建设塔桅
(4) 电源需求
设备
单套容量
数量（套/组）
备注
开关电源
80A

蓄电池
100AH

市电引入
220V
1

UPS
100AH

注：在备注中可对其他问题进行说明。
4.3 其他需要说明的问题
无
4.4 施工进度
站点可研批复后，3个月内工程完工，并初步验收。
工程项目节点
预计完成时间
勘察设计
6月中旬
提交采购申请
6月下旬
物资全部到货
7月上旬
进场开工
7月中旬
安装施工完毕
7月下旬
站点开通
8月上旬
站点评估
8月中旬
初步验收
8月下旬
注：要求从项目可研批复到初步验收时间间隔不得超过6个月，各工程项目节点预计完成时间具体到上、中，下旬。
五、投资估算
项目
明细
单价或估算依据
投资（万元）
2G主设备
GSM

9.45　
WLAN
AP、交换机等

分布系统
天馈线等

15.9
配套
射频拉远

机房

塔桅

市电引入

0.12
开关电源

蓄电池

UPS

动环监控

其他费

0.29
小计

0.41
站点引接
管道（红线内）

管道（红线外）

光缆
4.0公里（1.2万元/公里）　
4.8
其他费

管线小计

4.8
传输设备

PON系统设备

……

设备小计

家庭有线宽带
管道（红线内）

管道（红线外）

光缆

……

管线小计

传输设备

PON系统设备

……

设备小计

不含3G、4G投资总计

3G主设备
TD-S

4G主设备
TD-L

投资总计
28.36
注：
投资共分为8个单项，分别包含每个单项的设计费、安装费、集成费等；
协调费、勘察费、评估费记列到分布系统投资中，勘测费、评估费只能记取一次，勿重复计费。
六、效益分析
（投资效益分析部分需保证各种数据的准确性，并必须经分公司市场部认可，确保效益分析的有效性和准确性，不能捏造数据。）

财务评价指标
邮电部标准
商业
取定用户数(户)
-

取定单用户收人（元/年）
-

财务静态投资回收期(年)
9

财务内部收益率(%)
10%

注：
静态投资回收期：投资项目经营净现金流量抵偿原始总投资所需要的全部时间，移动电话基准取9年；
财务内部收益率：在计算期内净现金流量现值累计等于零时的折现率，移动基准基准财务内部收益率取10%，收益率值越高，说明可行性越高。
