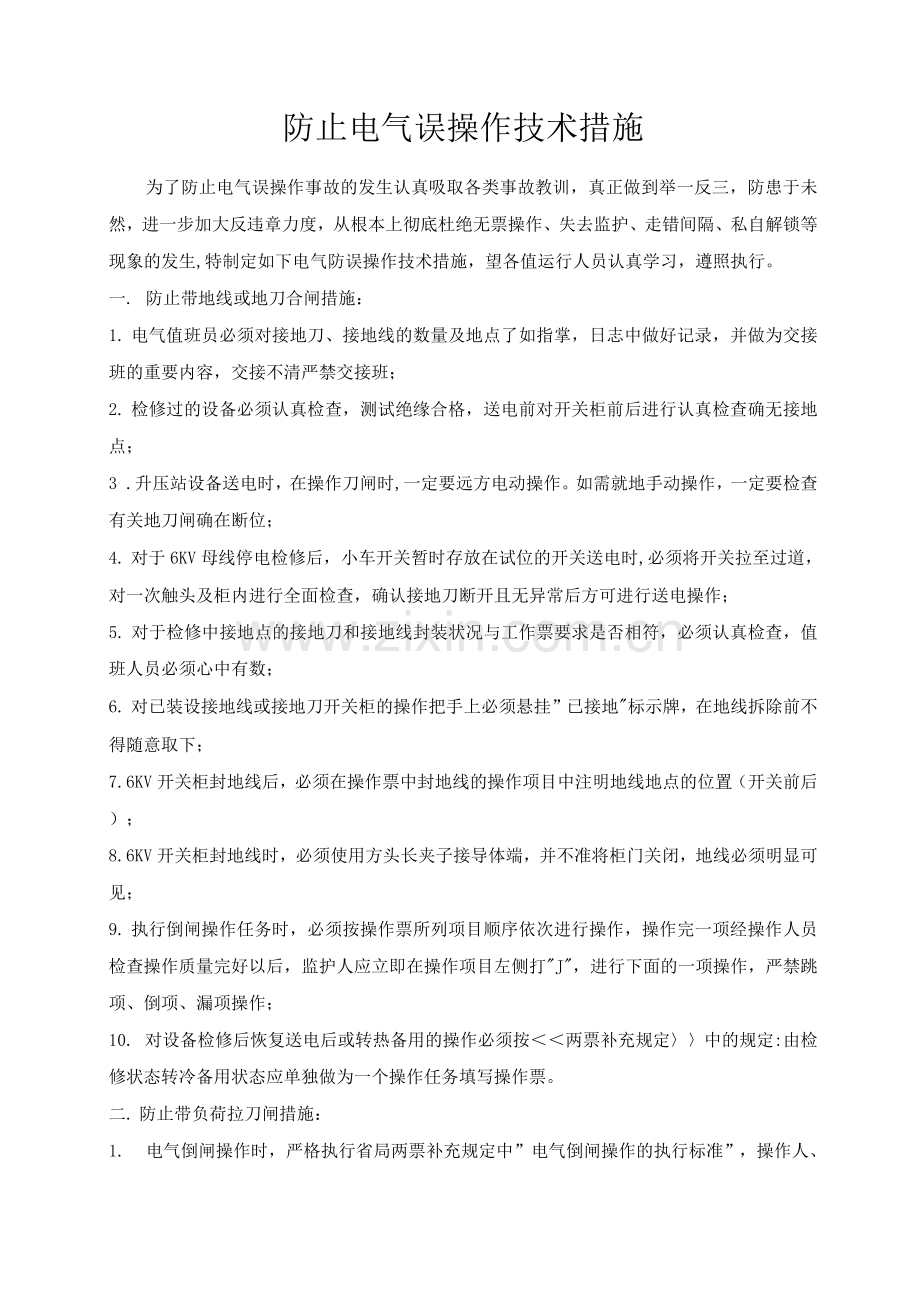

防止电气误操作技术措施.docx

防止电气误操作技术措施为了防止电气误操作事故的发生认真吸取各类事故教训，真正做到举一反三，防患于未然，进一步加大反违章力度，从根本上彻底杜绝无票操作、失去监护、走错间隔、私自解锁等现象的发生,特制定如下电气防误操作技术措施，望各值运行人员认真学习，遵照执行。一. 防止带地线或地刀合闸措施：1. 电气值班员必须对接地刀、接地线的数量及地点了如指掌，日志中做好记录，并做为交接班的重要内容，交接不清严禁交接班；2. 检修过的设备必须认真检查，测试绝缘合格，送电前对开关柜前后进行认真检查确无接地点；3 .升压站设备送电时，在操作刀闸时,一定要远方电动操作。如需就地手动操作，一定要检查有关地刀闸确在断位；4. 对于6KV母线停电检修后，小车开关暂时存放在试位的开关送电时,必须将开关拉至过道，对一次触头及柜内进行全面检查，确认接地刀断开且无异常后方可进行送电操作；5. 对于检修中接地点的接地刀和接地线封装状况与工作票要求是否相符，必须认真检查，值班人员必须心中有数；6. 对已装设接地线或接地刀开关柜的操作把手上必须悬挂”已接地标示牌，在地线拆除前不得随意取下；7.6KV开关柜封地线后，必须在操作票中封地线的操作项目中注明地线地点的位置（开关前后）；8.6KV开关柜封地线时，必须使用方头长夹子接导体端，并不准将柜门关闭，地线必须明显可见；9. 执行倒闸操作任务时，必须按操作票所列项目顺序依次进行操作，操作完一项经操作人员检查操作质量完好以后，监护人应立即在操作项目左侧打J，进行下面的一项操作，严禁跳项、倒项、漏项操作；10. 对设备检修后恢复送电后或转热备用的操作必须按两票补充规定中的规定:由检修状态转冷备用状态应单独做为一个操作任务填写操作票。二. 防止带负荷拉刀闸措施：1. 电气倒闸操作时，严格执行省局两票补充规定中”电气倒闸操作的执行标准”，操作人、监护人、主值、值长对操作票要严格审核把关，操作时严格执行监护制度，严禁无票操作（事故处理除外）；2. 严格执行单电源线路、双电源线路、变压器停送电操作原则；3. 升压站刀闸不能电动操作，此时电气闭锁不起作用，在进行操作时，必须按电气闭锁条件检查有关开关，刀闸的实际位置，防止误操作；4. 在操作线路侧刀闸时，一定要确证两侧开关都断，尤其在操作海万线5 011-6或5 023 6刀闸时，一定要确证万全对侧开关也在断位，以便防止带电抗器负荷拉合刀闸；5. 厂用6KV系统操作必须按程序进行，不能随意解除闭锁。三. 防止有电装接地线措施：1. 设备检修装接地线或合接地刀时，必需把各方面的电源完全断开，且拉开刀闸，使各方面至少有一个明显断开点，与停电设备有关的变压器和电压互感器，必需从高、低压两侧断开，防止向停电设备反送电；2 .禁止根据表计参数、信号灯作为设备停电与否的判据；3. 装接地线时，必须试验电器完好，并在有电的设备上试验,进一步确证验验电器完好，然后在检修设备的进出线两侧分别验电，验明确无电压时方可装地线。四. 防止误拉合开关措施：1. 严格执行安规、两票中操作的有关规定，特别要核对设备名称和编号；2. 严格执行操作监护制度，操作人、监护人必须到位，操作中必须执行”唱票、复诵、三秒思考”的程序；3. 严禁无票操作，单项操作也要填写操作小票,履行有关签字手续；4. 对重要开关按钮加装防护罩，防止人员误碰、误动；5. 对于经过终端单元控制的开关，必须将终端单元控制柜加锁；6. 做好开关直流控制电源系统的维护，防止直流接地引起的误跳闸；7. 如果在操作过程中发现异常或疑问时，要立即停止操作。不得盲目怀疑闭锁装置，更不能私自解锁操作；8. 对于6K V小车开关，在操作过程中，如遇到闭锁未解除时，一定要认真检查开关是否在合闸状态以及其它异常情况；9.6KV小车开关的停送电操作，如需将小车开关拉出或推进时，一定要使用专用移动手推车,并且要防止开关跌落损坏；1 0.6KV小车开关的停送电操作，必须填写固定操作卡；11. 固定操作卡只适用于定型情况下，小车开关的停送电操作，不允许在此卡上增加项目，另作它用。超出此范围的其他操作仍应按规定填写操作票。五. 防止误入带电间隔措施：1. 对运行中的所有配电盘柜门必须关闭，并用专用钥匙将柜门锁好；2 .对设备停电检修部分与运行部分之间要设立明显标志或者围栏；3. 进行任何操作项目的操作前，必须对设备的名称、编号及运行方式核对无误后方可进行操作；4. 对6KV开关柜后封地线时，必须确证柜前开关在隔离位置并核对柜号无误后进行验电封地线操作；5. 在6KV、380V开关下进行封地线前，必须将地线理顺，不得扭花，封装时要与带电母线保持安全距离；6. 所有电气操作必须有两人进行，其中一人操作一人监护，监护人员一定要监护到位，真正起到监护作用，严禁失去监护或监护不到位的情况下进行操作。六. 两票执行程序：1. 运行人员对所接收的工作票要认真审核，工作票所列的安全措施要能够满足工作任务的要求；2. 工作票要有统一的编号.填写的工作内容字迹必须清晰工整,重要的开关、刀闸、设备编号不得涂改；3. 运行人员用来填写的操作票要统一编号.填写操作票时应字迹工整，不得随意漏项或添项，填写操作票内容，顺序既要满足操作技术原则要求，又要符合现场实际操作过程的需要；4 .操作票应由操作人根据操作任务的要求，设备系统的运行方式和运行状态填写，每张操作票只能填写一个操作任务，如果一个任务的操作项目较多，一张操作票填写不完，应在第一张操作票最后一行填写”下揍*号操作票”字样；5.操作人填写操作票时，必须做到,，四个对照”，即：对照运行设备系统;对照运行方式和实际接线图；对照工作任务;对照固定操作票。同时注意无漏项.倒项，确保操作票正确无误；6. 倒闸操作票应填写下列项目：检查开关和刀闸的位置;检查接地线是否拆除；装设接地线；应拉合的开关和刀闸；检查负荷分配;安装或拆除控制回路电压互感器回路的保险；切换保护回路和检验是否确无电压；7 .操作人填写好操作票后，应同监护人在符合现场实际的模拟盘上进行模拟预演.对操作票进行详细的核对；8. 预演和核对后的操作票，再经监护人.发令人两级复审正确无误，重要的操作还需值长批准后才能执行；9. 进行刀闸操作前要携带操作时必要的工具和安全用具；对所使用的钥匙必须认真核对,严防错带钥匙或错开锁子；10. 操作前应由监护人负责和各有关岗位的联系工作，只有得到对方的明确答复”可以操作”之后，才能进行操作；11. 操作人和监护人到达操作地点后，必须再次核对被操作设备的名称.编号和设备的实际运行状况，确认正确无误，确定是否具备操作条件；12. 操作时必须按操作票的顺序进行操作，不准跳项、漏项、添项或倒项，也不得穿插头命令；13. 监护人检查操作人站立位置正确.使用安全用具符合要求后，由监护人高声”唱票”，操作人再次核对设备名称和编号，明确操作把手应操作的方向，核对无误后高声复诵，监护人确认无误后下达对，执行”的命令，操作人根据命令进行操作；14. 每操作完一项，操作人，监护人应认真检查，并在该项前做一个记号，以示该项操作完毕，全部操作完毕后进行复查；15. 操作开始和终了都要记准时间，并对重要的操作项目也要记下时间；16. 操作完毕后应由监护人向发令人汇报，并在值班日志中记录清楚，变更模拟板，使其符合倒闸操作后的运行方式，凡用操作票进行的操作，交接班时都要对操作票进行核对交接；17. 在操作中还要执行下列规定：1) .操作中如果发现操作票与现场实际运行情况不符或操作项目、顺序发生疑问，以及操作过程中发现异常情况，应立即停止操作，并向发令人汇报，弄清情况后方可继续操作；2) .监护人不可代替操作人操作，也不能帮助操作人操作，如操作人在操作中确有困难，则可在事先带一名操作助手；3 ).操作人或监护人，其中一人不在操作地点，不准进行操作；4).拉、合开关时必须注意有关表计变化，并核对小车开关位置指示与操作一致；18. 在执行工作票时，还应做到四不开工”，五不结束”；四不开工”则为：1) .工作地点或工作任务不明确不开工；2 ).安全措施的要求或布置不完善不开工；3) .审批手续或联系工作不完善不开工；4) .检修和运行人员没有共同赴现场检查或检查不合格不开工；五不结束”则为：1) .检修人员未全部撤离工作现场不结束；2) .设备变更和改进交待不清楚或记录不明不结束；3) .安全措施未全部拆除不结束；4) .有关测量试验工作未完成或测试不合格不结束；5) .检修和运行人员没有共赴现场检查或检查不合格不结束；19. 建立严格的防误装置管理制度，防误闭锁装置一经投入，必须落实设备主人，做好维护检修工作，并不得随意退出；2 0.加强对运行和检修人员的防误闭锁装置的培训，使其达到四懂三会即：懂装置的原则、性能、结构、操作程序，三会”即：会操作、会安装、会维护。七. 电气倒闸操作程序：1.单电源线路停送电的操作顺序必须按照断开开关，负荷侧刀闸(保险)，母线侧刀闸(保险)的顺序依次操作，送电操作顺序与此相反.同时在刀闸操作前必须先检查开关确在断开位置，在合闸送电前,必须检查刀闸在合闸位置，严防带负荷拉.合刀闸；2 .双电源线路停送电操作顺序：1) .停电时，应先将线路两端的开关断开，然后依次拉开线路侧刀闸和母线侧刀闸，送电操作顺序与此相反.在操作刀闸前，必须先检查开关确在断位，在合闸送电前，必须检查刀闸在合闸位置；2) .用开关进行系统并列操作前，应将同期检查装置投入，在系统同期的情况下，方可将开关投入，以防止非同期并列；3) .变压器的停送电操作顺序：A. 单电源变压器，停电时应先断开负荷侧开关，再断开电源侧开关,最后拉开各侧刀闸。送电操作顺序与此相反；8.双电源或三电源变压器，停电时，一般先断开低压侧开关，再断开中压侧开关，然后断开高压侧开关，最后拉开各侧刀闸。送电操作顺序与此相反；4) .熔断器的操作顺序：A. 水平排列时,停电取保险时应先取中间相，后取两边相。送电操作顺序与此相反；B .垂直排列时，停电取保险应从上到下依次断开各相。送电操作顺序与此相反；5) .在只有刀闸和保险的低压供电回路中，停电时应先拉开刀闸，后取下保险。送电时与此相反；6) .保护和自动装置的投入应先送交流电源，后送直流电源,待检查各继电器回路运行正常后，再投入有关压板。退出时与此相反。7) .验电器的使用顺序及规定：A.验电前，应首先检查验电器同被测电气设备的电压等级相符；B .验电前应先对6KV验电器进行自检试验.其方法是按一下自检按钮,若测电指示器发出连续的间歇式声光讯号，则证明验电器性能完好；。.自检试验完好的验电器还应在有电的设备上进行试验，进一步确证验电器良好；D.高压验电前必须戴绝缘手套.3 3 0KV及以上电气设备，在没有相应电压等级的专用验电器的情况下，可使用绝缘棒代替验电器，根据绝缘棒端有无火花和放电噼啪声来判断有无电压；.进入验电间隔必须保持与带电设备的安全距离符合要求，必须进一步核对所验设备的名称、编号与实际运行状况相符；F. 所用的验电器必须有车间安全工具器的统一编号，有半年一次的试验合格证标签；G. 对于所要求停电的设备，应在其设备的进出线两侧验电，以可靠确认其设备不带电；8) .装设接地线的顺序及规定A. 当验明设备确无电压后,应立即将检修设备接地并三相短路B. 装设接地线必须由两人进行；C. 装设的接地线要有统一的编号.接地线的软铜线应无断头，螺纹连接处无松动；D. 装设和拆除接地线均应使用绝缘棒和戴绝缘手套E. 装设接地线必须先将接地端线卡紧固在接地极上，然后按不同电压等级使用相应的操作棒将导线端卡分别挂在导体上，拆除时应先拆除导线端线卡，后拆除地线端线卡；F. 装设接地线时，接导体端必须紧固，用专用线夹固定在导体上，不得用缠绕的方法进行接地或短路。在已装设的接地线不得扭花；G. 拆下的接地线不得随地乱摔，同时注意清洁工作，预防泥沙、脏物进入接线的孔隙中，不用时应将其盘好，存放在与之编号相对应的固定地线柜内；H. 装拆接地线，应做好记录，交接班时应交待清楚；I. 经受短路电流后的接地线应作报废处理；9）.测定电气设备绝缘的顺序及规定：A. 对被测设备停电进一步核实,确认其没有突然来电的可能，设备具备测绝缘条件；B. 测试前将被测设备短路接地放电；C. 根据设备的额定电压，选择适当的摇表；D. 把摇表放平稳，调整好水平位置；E. 带电的设备和有可能感应出高电压的设备，不可对其测绝缘；F. 将被测设备的表面尽可能地擦干净，如被测设备的表面虽擦拭过，但仍有较大的影响时，应接屏蔽，以消除表面脏污对所测绝缘电阻值的影响；G. 摇表测量时所用的引线必须绝缘良好，所测导线不得碰触其它设备；H. 在未接被测设备时，先将摇表打开，此时摇表的指针应指在无限大的位置，短接引线指针应回零；I. 在测量时，应先将摇表打开，指针到了无限大的位置时，将导线挂到被测设备上，并开始计算时间，记下15S, 6 0S时的读数，以便计算吸收比，且以6 0S时摇表的指示数值作为绝缘的电阻值；J. 测试完毕后对其进行放电；K. 记录下试验时的温度，湿度以及气象条件（如阴、晴、雨、雾等），还要记录摇表的试验电压等级。八. 本措施引用的标准：部颁电业安全工作规程；能源安保1 9 9 0 1110号文附件防止电气误操作装置管理规定（试行）；国电发20 0 0 5 8 9号防止电力生产重大事故的二十五项重点要求等。
