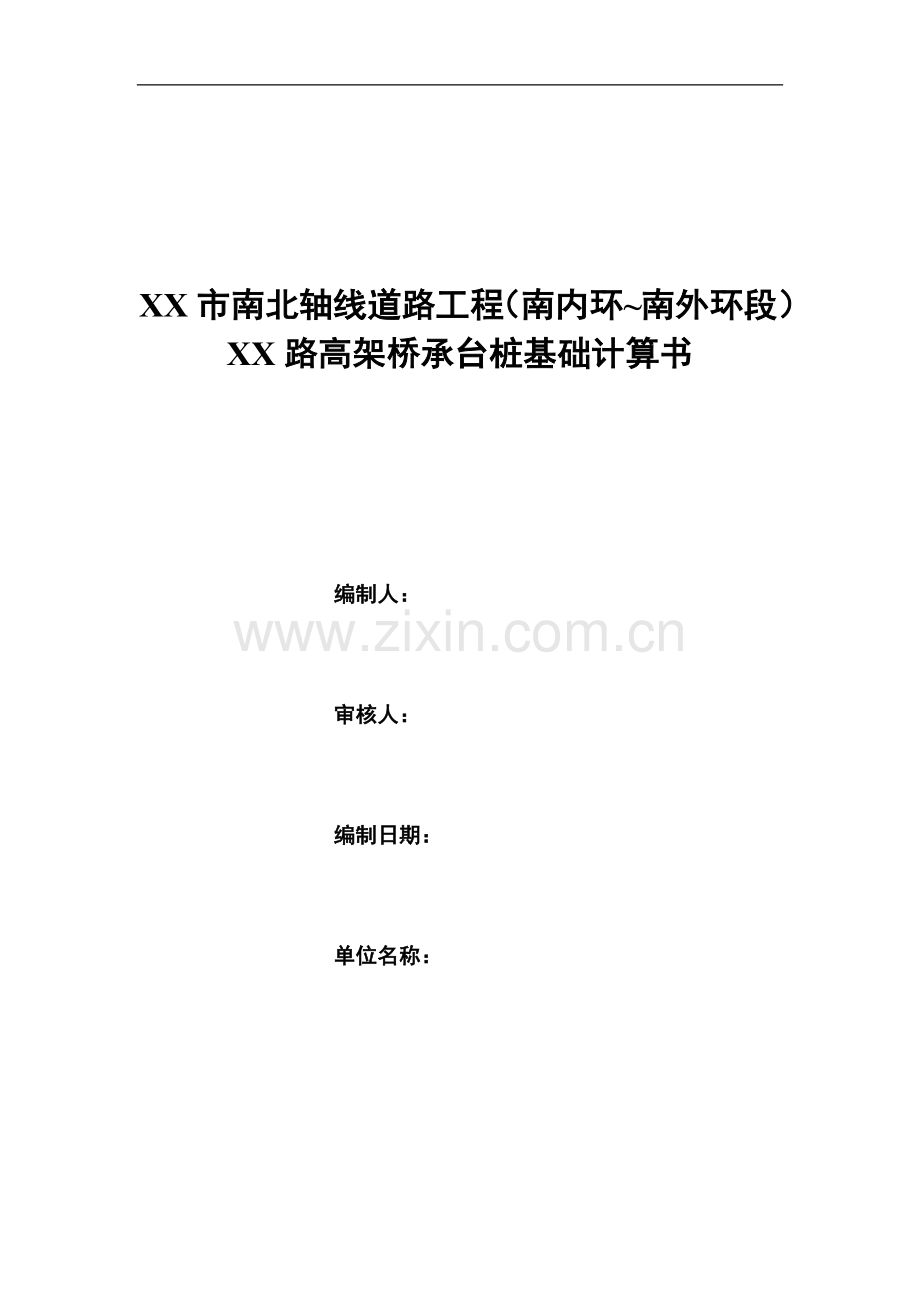

XX市南北轴线道路工程（南内环~南外环段）XX路高架桥承台桩基础计算书

编制人：

审核人：

编制日期：

单位名称：

1 设计资料
1.1 规范标准
《公路桥涵设计通用规范》（JTG D60-2004）
《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）
《公路桥涵地基与基础设计规范》（JTG D63-2007）
《公路圬工桥涵设计规范》（JTG D61-2005）
1.2 结构尺寸

桥墩承台基础尺寸

桥台基础尺寸
1.3 材料参数
参数名称
参数值
承台材料
C30
桩基材料
C30
承台钢筋
HRB400
桩基钢筋
HRB400

1.4 荷载信息
桥墩集中荷载汇总表
荷载名称
荷载类型
荷载位置(m)
集中力(kN)
集中矩()
桥墩及覆土自重
结构重力
X
0
HX
0
MX
0
Y
0
HY
0
MY
0
Z
-2.5
P
-1387
MZ
0
恒载
结构重力
X
0
HX
0
MX
0
Y
0
HY
0
MY
0
Z
-2.5
P
-1.2557e4
MZ
0
梯度温度升温
梯度温度
X
0
HX
0
MX
0
Y
0
HY
0
MY
0
Z
-2.5
P
252.4
MZ
0
梯度温度降温
梯度温度
X
0
HX
0
MX
0
Y
0
HY
0
MY
0
Z
-2.5
P
-126.2
MZ
0
汽车最大
汽车
X
0
HX
0
MX
0
Y
0
HY
0
MY
0
Z
-2.5
P
-4055.9
MZ
0
汽车最小
汽车
X
0
HX
0
MX
0
Y
0
HY
0
MY
0
Z
-2.5
P
635.9
MZ
0
支座沉降最大
基础变位
X
0
HX
0
MX
0
Y
0
HY
0
MY
0
Z
-2.5
P
-309.8
MZ
0
支座沉降最小
基础变位
X
0
HX
0
MX
0
Y
0
HY
0
MY
0
Z
-2.5
P
309.8
MZ
0
汽车制动1
汽车制动
X
0
HX
0
MX
-3783.8
Y
0
HY
386.1
MY
0
Z
-2.5
P
0
MZ
0
汽车制动2
汽车制动
X
0
HX
0
MX
3783.8
Y
0
HY
-386.1
MY
0
Z
-2.5
P
0
MZ
0
支座摩擦1
支座摩阻
X
0
HX
0
MX
-3579
Y
0
HY
627.9
MY
0
Z
-2.5
P
0
MZ
0
支座摩擦2
支座摩阻
X
0
HX
0
MX
3579
Y
0
HY
-627.9
MY
0
Z
-2.5
P
0
MZ
0
承台自重
结构重力
X
0
HX
0
MX
0
Y
0
HY
0
MY
0
Z
-1.5
P
-2112.5
MZ
0
根据上构计算，选取力值最大的（30+45+30）m跨单项荷载力值输入计算，重要性系数1.1，本次计算选用《桥博基础版V1.0》进行承台及桩基计算。力值坐标系为整体坐标系，横桥向X轴，顺桥向为Y轴，Z轴竖直向上。
桥台集中荷载汇总表
荷载名称
荷载类型
荷载位置(m)
集中力(kN)
集中矩()
桥台及覆土自重
结构重力
X
0
HX
0
MX
0
Y
0
HY
0
MY
0
Z
-2.5
P
-2928
MZ
0
支座反力
结构重力
X
0
HX
0
MX
0
Y
0
HY
0
MY
0
Z
-2.5
P
-8760
MZ
0
汽车制动1
汽车制动
X
0
HX
0
MX
-1351.35
Y
0
HY
162
MY
0
Z
-2.5
P
0
MZ
0
汽车制动2
汽车制动
X
0
HX
0
MX
1351.35
Y
0
HY
-162
MY
0
Z
-2.5
P
0
MZ
0
土压力
土侧压力
X
0
HX
0
MX
-1874.4
Y
0
HY
852
MY
0
Z
-2.5
P
0
MZ
0
承台自重
结构重力
X
0
HX
0
MX
0
Y
0
HY
0
MY
0
Z
-1.25
P
-2784.375
MZ
0
根据上构计算，选取力值最大的（4x30）m跨单项荷载力值输入计算，重要性系数1.1，本次计算选用《桥博基础版V1.0》进行承台及桩基计算。力值坐标系为整体坐标系，坐标轴定义与桥墩坐标系相同。

1.5 地质信息
1.5.1 钻孔地质资料
根据桥位处地勘钻孔信息，桥墩处选取不利的QK15钻孔桥台处选取QK18钻孔资料计算桩基长度，表中层顶标高0点为地面处。
桥墩处QK15钻孔土层工程地质物理力学参数表
土层
名称
层顶标高(m)
m值
(kN/m4)

(kPa)

(kPa)
天然重度
(kN/m3)
饱和重度
(kN/m3)
内摩擦角(o)
压缩模量
(MPa)
2-1粉质黏土
0
6000
50
140
18
18.5
10
5
2-2粉质黏土
-7.3
7000
30
60
18
18.5
15
3
5-1圆砾
-11.2
3e4
60
260
18
18.5
25
17
5-2圆砾
-13.3
4e4
120
500
18
18.5
25
33

桥台处QK18钻孔土层工程地质物理力学参数表
土层
名称
层顶标高(m)
m值
(kN/m4)

(kPa)

(kPa)
天然重度
(kN/m3)
饱和重度
(kN/m3)
内摩擦角(o)
压缩模量
(MPa)
2-1
0
8000
50
140
18
18.5
10
5
5-1
-10.2
1.2e4
60
260
18
18.5
18
17
5-2
-15.6
3e4
120
500
18
18.5
25
33

2 承台承载力验算结果汇总
2.1 短期效应标准值组合桩顶内力最值
桥墩桩基短期效应标准值组合桩顶内力最值表
桩号
最大N
(kN)
最小N
(kN)
最大MX
(kN∙m)
最小MX
(kN∙m)
最大MY
(kN∙m)
最小MY
(kN∙m)
1
5511.7711427
3089.7388573
3244.6388573
3162.6513514
3089.7388573
4614.9861427
2
5511.7711427
3089.7388573
3317.5513514
3089.7388573
3244.6388573
4460.0861427
3
5511.7711427
3089.7388573
3244.6388573
3162.6513514
4614.9861427
3089.7388573
4
5511.7711427
3089.7388573
3317.5513514
3089.7388573
4460.0861427
3244.6388573

桥台桩基短期效应标准值组合桩顶内力最值表
桩号
最大N
(kN)
最小N
(kN)
最大MX
(kN∙m)
最小MX
(kN∙m)
最大MY
(kN∙m)
最小MY
(kN∙m)
1
2221.4419906
1898.5806519
1898.5806519
1898.5806519
1898.5806519
2221.4419906
2
2221.4419906
1898.5806519
1898.5806519
1898.5806519
1898.5806519
2221.4419906
3
2221.4419906
1898.5806519
1898.5806519
1898.5806519
1898.5806519
2221.4419906
4
2925.5443481
2602.6830094
2602.6830094
2602.6830094
2925.5443481
2602.6830094
5
2925.5443481
2602.6830094
2602.6830094
2602.6830094
2925.5443481
2602.6830094
6
2925.5443481
2602.6830094
2602.6830094
2602.6830094
2925.5443481
2602.6830094

承台强度验算结果汇总表
验算项目
验算结果(是否满足)
正截面承载力
是
斜截面承载力
是

2.2 承台正截面承载力验算结果汇总
桥墩承台基本组合撑杆抗压、系杆抗拉承载力验算汇总表
验算
位置
撑杆压力γ0Dd(kN)
撑杆抗压
承载力
(kN)
撑杆抗压
是否满足
系杆拉力γ0Td(kN)
系杆抗拉
承载力
(kN)
系杆抗拉
是否满足
y=-0.750m(桩位:-1.9m)
1.850836e4
1.1209132e5
是
1.1540208e4
3.397e4
是
y=0.750m(桩位:1.9m)
1.850836e4
1.1209132e5
是
1.1540208e4
3.397e4
是

桥台承台基本组合撑杆抗压、系杆抗拉承载力验算汇总表
验算
位置
撑杆压力γ0Dd(kN)
撑杆抗压
承载力
(kN)
撑杆抗压
是否满足
系杆拉力γ0Td(kN)
系杆抗拉
承载力
(kN)
系杆抗拉
是否满足
y=-1.400m(桩位:-1.6m)
1.0102214e4
1.5958197e5
是
2939.0359203
2.171e4
是
y=0.600m(桩位:1.6m)
1.4760103e4
1.460412e5
是
9995.8707593
2.171e4
是

桥墩承台最小配筋率验算汇总表
验算位置
配筋率(%)
最小配筋率(%)
配筋率是否满足
y=-0.750m(桩位:-1.9m)
0.8917508
0.2
是
y=0.750m(桩位:1.9m)
0.8917508
0.2
是

桥台承台最小配筋率验算汇总表
验算位置
配筋率(%)
最小配筋率(%)
配筋率是否满足
y=-1.400m(桩位:-1.6m)
0.4692102
0.2
是
y=0.600m(桩位:1.6m)
0.4692102
0.2
是

2.3 承台斜截面抗剪承载力验算结果汇总
桥台承台基本组合承台斜截面抗剪承载力验算汇总表
验算
位置
配筋
百分率P
计算宽度bs(mm)
有效高度h0(mm)
剪跨比m
剪力
γ0Vd(kN)
抗剪承载力
(kN)
是否
满足
y=-0.750m(桩位:-1.9m)
0.8917508
6500
1776
0.5
1.4470072e4
2.8852009e4
是
y=0.750m(桩位:1.9m)
0.8917508
6500
1776
0.5
1.4470072e4
2.8852009e4
是

桥台承台基本组合承台斜截面抗剪承载力验算汇总表
验算
位置
配筋
百分率P
计算宽度bs(mm)
有效高度h0(mm)
剪跨比m
剪力
γ0Vd(kN)
抗剪承载力
(kN)
是否
满足
y=-1.400m(桩位:-1.6m)
0.4692102
1.08e4
1298
0.5
9665.2359375
3.15324e4
是
y=0.600m(桩位:1.6m)
0.4692102
1.08e4
1298
0.5
1.0860166e4
3.15324e4
是

3 桩基汇总结果
3.1 桩基验算汇总描述
墩台桩基验算结论
验算项目
验算结果(是否满足)
单桩轴向承载力
是
单桩桩端应力
是
单桩截面承载力
是
单桩截面应力
是
单桩截面抗裂性
是

3.2 桩基轴向承载力验算汇总
3.2.1 单桩轴向受压承载力最不利验算结果汇总
桥墩桩基轴向受压承载力验算成果汇总表
组合
桩身竖向力
N(kN)
轴向受压承载力容许值
(kN)

是否
满足
对应
桩号
长期效应组合
5362.090569
6602.0569615
1.2312468
是
1
短期效应组合
6156.2642117
8252.5712019
1.3405161
是
1

桥台桩基轴向受压承载力验算成果汇总表
组合
桩身竖向力
N(kN)
轴向受压承载力容许值
(kN)

是否
满足
对应
桩号
长期效应组合
2930.366762
3622.8846481
1.2363246
是
4
短期效应组合
3091.7974313
4528.6058101
1.4647162
是
4

3.3 单桩截面承载力最不利验算结果汇总
桥墩桩基截面承载力验算成果汇总表
组合类型
截面
轴力N(kN)
截面
弯矩M()
截面
抗力
NR(kN)
是否
满足
最值
工况
对应
桩号
断面
位置
z(m)
基本组合
7675.3920868
0
1
是
NRNmin
1
25.999999

桥台桩基截面承载力验算成果汇总表
组合类型
截面
轴力N(kN)
截面
弯矩M()
截面
抗力
NR(kN)
是否
满足
最值
工况
对应
桩号
断面
位置
z(m)
基本组合
3974.6845461
0
1
是
NRNmin
4
15.999999

3.4 单桩截面应力最不利验算结果汇总
桥墩桩基截面应力验算汇总表
组合类型
混凝土
最大压应力
(Mpa)
混凝土应力
是否满足
对应钢筋
拉应力(Mpa)
钢筋应力
是否满足
最值
工况
对应
桩号
断面
位置
z(m)
短期效应
标准值组合
4.2351324
是
14.0349087
是
混凝土最大应力
2
0
3.5 单桩截面裂缝最不利验算结果汇总
桥墩桩基截面裂缝验算汇总表
截面弯矩M()
截面轴力N(kN)
裂缝宽度
(mm)
裂缝宽度限值
(mm)
是否
满足
对应
桩号
断面位置
z(m)
5511.7711427
407.0799211
0
0.2
是
1
0

桥台桩基截面裂缝验算汇总表
截面弯矩M()
截面轴力N(kN)
裂缝宽度
(mm)
裂缝宽度限值
(mm)
是否
满足
对应
桩号
断面位置
z(m)
1898.5806519
368.445957
5.38e-3
0.2
是
3
0
