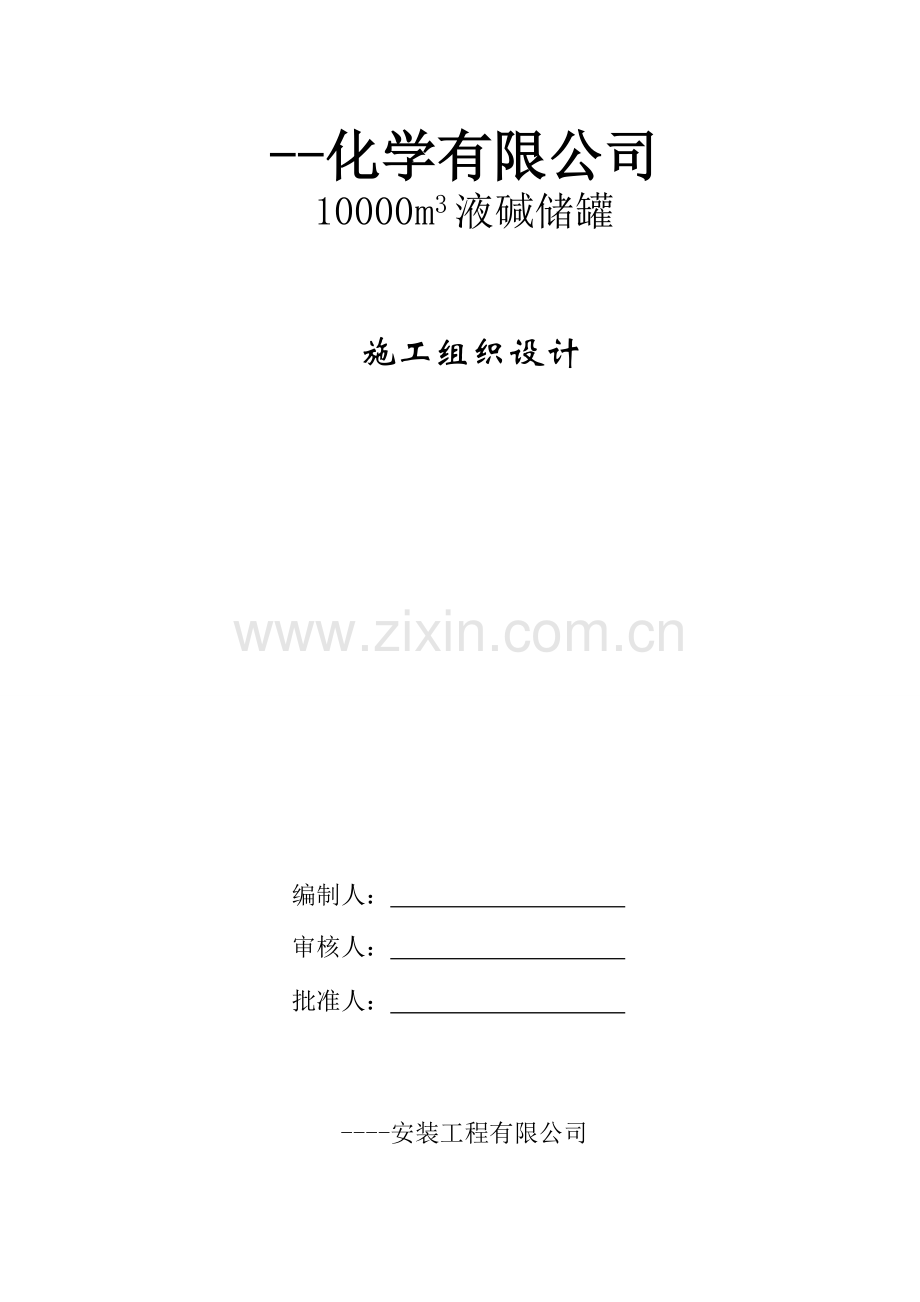

--化学有限公司氯碱二期项目 液碱储罐施工方案
--化学有限公司
10000m3液碱储罐

施工组织设计

编制人：
审核人：
批准人：

----安装工程有限公司

目 录

1工程简介 2
2编制依据 2
3施工流程 2
4材料检验 3
5基础检查 3
6底板预制 3
7壁板预制 4
8拱顶板预制 4
9储罐安装措施 5
10底板安装 6
11罐壁安装 7
12固定顶安装 10
13储罐附件安装 11
14储罐焊接技术要求 12
15焊缝无损探伤及严密性试验 13
16罐体组装几何形状和尺寸检查 13
17储罐充水试验 14
18储罐安装质量保证措施及质量控制点 15
19 劳动力计划 17
20 施工机具计划 17
21施工现场的HSE检查与评估 18

1工程简介
1.1工程特点
（1） 储罐施工焊接量大、板材薄，壁板焊接易变形,要投入足够的具有储罐施工经验的焊工及先进的焊接设备，才能保证焊接质量及施工工期。
（2） 施工现场狭小，需要在我公司预制，储罐施工钢材倒运量大，要配备足够的运输和起重车辆。
（3） 储罐安装采用倒装法，电动葫芦提升，就是在储罐内壁周边均匀设置树立小扒杆，通过悬挂在小扒杆顶端的电动葫芦来提升已组装好的罐顶和罐壁的组合体。倒装法的施工程序是由上而下逐圈组对，逐圈提升直至组装完最后一圈壁板，提升前在壁板上设置强度足够的胀圈，以防止壁板在提升过程中的变形。
（4） 储罐罐底、罐壁、灌顶内衬2mm不锈钢衬层工序繁琐，工作量大。
1.2工程内容
氯碱储罐为固定顶储罐，设备规格为DN30000×14000(罐壁)，主体材质为Q345-R。操作介质为液碱，设计压力为常压，设计温度50℃,单台设备总重308.15吨。
2编制依据
（1） 《立式圆筒形钢制焊接储罐施工及验收规范》GB50128-2014
（2） 《钢结构工程施工质量验收规范》GB50205-2001
（3） 《钢制化工容器制造技术要求》HB/T20584-2011
（4） 《立式圆筒形钢制焊接储罐设计规范 》GB50341-2014
3施工流程
施工准备→罐底、罐顶、罐壁、不锈钢衬板钻孔预制→罐顶衬不锈钢板→罐底板防腐→基础验收→罐底板铺设→（弓形）边缘板及中幅板焊接→罐底无损检测、真空试漏→顶圈罐壁板组焊→包边角钢组焊→罐顶组焊→罐顶及附件安装→不锈钢衬层修补→上数第二圈壁板安装、纵缝焊接→顶圈壁板提升→组对、焊接顶圈与第二圈壁板环缝及纵缝内口→第一圈壁板衬不锈钢板、检测→组对、焊接上数第三圈壁板→提升第二圈壁板→第二圈壁板衬不锈钢板检测→组对、焊接第二、三圈壁板之间的环缝及第三圈内口→组对、焊接第四圈壁板→……→组对、焊接底圈壁板→倒装吊具拆除→组焊大角缝→组焊收缩缝→罐壁划线、检查、开孔、配件、附件安装→完成罐底及其他部位剩余不锈钢衬板安装焊接、检测→封孔→充水试验、沉降观测→放水清扫→内部清扫干净 →竣工验收
4材料检验
（1）建造储罐选用的材料及附件，应具有质量合格证明书。并符合相应国家现行标准规定。钢板和附件上应有清晰的产品标识。
（2）焊接材料应具有质量合格证明书。
（3）钢板应逐张进行外观检查，其质量应符合现行国家相应钢板标准的规定。
5基础检查
储罐底板安装前，对储罐基础复测，核对基础检查记录及各尺寸是否符合图纸和施工规范要求。
基础表面尺寸复查应符合下列规定：
（1） 基础中心标高允许偏差为±20mm；
（2） 基础环墙表面每10m弧长内任意两点的高差不得大于6mm，且整个圆周长度内任意两点的高差不得大于12mm；
（3） 沥青砂垫层表面应平整密实，无突出的隆起、凹陷及贯穿裂纹；
沥青砂垫层表面凸凹度按下列方法检查：
从基础中心向基础周边拉线测量，基础表面每100㎡范围内测点不得少于10点（小于100㎡的基础按100㎡计算），基础表面凹凸度允许偏差不得大于25mm。
6底板预制
（1） 底板预制前应绘制排板图，并应符合下列规定：
　 a.罐底的排板直径，宜按设计直径放大0.1%～0.15%；
　　 b.弓形边缘板沿罐底半径方向的最小尺寸，不得小于700m。非弓形边缘板最小直边尺寸，不得小于700mm。
（2） 弓形边缘板的对接接头，宜采用不等间隙；外侧间隙为6～7mm，内侧间隙为8～12mm。
（3） 中幅板的宽度不得小于1000mm，长度不应小于2000mm。与弓形边缘板连接的不规则中幅板最小直边尺寸，不应小于700mm。
（4） 底板任意相邻焊缝之间的距离，不应小于300mm。
（5） 弓形边缘板的尺寸允许偏差：长度为±2mm，宽度为±2mm，对角线之差为≤3mm。
（6） 底板铺设前，其下表面应涂刷防腐涂料沥青漆，每块底板边缘50mm范围内，不刷。
（7） 厚度大于或等于12mm的弓形边缘板，应在两侧100mm范围内进行超声波检查，达到Ⅲ级标准为合格。如采用火焰切割坡口，应对坡口表面进行渗透检测。
7壁板预制
施工班组根据壁板排板图在钢平台上进行壁板的放样，并划出切割线。放样时，应考虑切割余量。放样完毕检查尺寸，均应符合要求：长度为±1.5mm，宽度为±1mm，对角线之差为≤2mm。
（1） 各圈壁板的纵向焊缝宜向同一方向逐圈错开，其间距宜为板长的1/3，且不得小于300mm。
（2） 底圈壁板的纵向焊缝与罐底边缘板对接焊缝之间的距离，不得小于300mm。
（3） 罐壁开孔接管或开孔接管补强板外缘与罐壁纵向焊缝之间的距离，不得小于150mm；与环向焊缝之间的距离，不得小于75mm。
（4） 抗风圈和加强圈与罐壁环向焊缝之间的距离，不得小于150mm。
（5） 包边角钢对接接头与壁板纵向焊缝之间的距离，不得小于200mm。
（6） 直径小于25m的储罐，其壁板宽度不应小于500mm，长度不应小于1000mm。
（7） 壁板圆弧成形前，在钢平台上放部分壁板圆弧大样，按大样分别加工壁板内、外圆弧检查样板，样板长度为2000mm，中部宽度为200mm。
壁板卷制后，应立置在平台上用样板检查。垂直方向上用直线样板检查，其间隙不得大于2mm；水平方向上用弧形样板检查，其间隙不得大于4mm。
壁板卷制后，应按图进行编号。
（8） 为避免成形后的壁板在搬运过程中发生变形，应将壁板半成品堆放在专用胎具上。
8拱顶板预制
（1） 固定顶板制作前应对排板图认真核对尺寸、材质，并应符合下列规定：
a.顶板任意相邻焊缝的间距不得小于200mm。
b.单块顶板本身的拼接宜采用对接。
（2） 拱顶的顶板及加强肋，应进行成型加工，加强肋用样板检查，其间隙不得大于2mm。加强肋的拼接采用对接接头时，应加垫板，且必须完全焊透。
（3） 加强筋与顶板组焊时，肋板与顶板采用对称交叉间断焊，焊高8mm，焊缝长300mm，间距100mm。
（4） 拱顶的顶板预制成型，用弧形板进行检查，其间隙不得大于10mm。
（5） 包边角钢自身连接采用全焊透的对接接头。内壁半径允许偏差与壁板一样。
9储罐安装措施
根据施工图纸要求及施工现场实际情况，结合我公司在同类储罐的施工及现有施工机具情况，为了成型规范、减少高空作业、提高工效、保证工程质量。我公司从安全、质量、工期等全方面考虑确定本工程储罐，采用电动葫芦倒装法施工，该提升装置安全可靠升降方便，校对焊缝方便，可调精度在2毫米之内,焊接采用手工电弧焊,焊条选用J507。
 在储罐内部距罐壁500mm左右的同心圆上均布25个10t手动葫芦，手动葫芦固定在电动葫芦立柱上。手动葫芦立柱用φ219×8钢管制成，高2.5m，立柱上端吊耳、底座及筋板均用δ=20mm钢板制作而成。在每圈罐壁下端用胀圈组件，胀圈用[22槽钢滚弧制成。胀圈组件用于罐体的撑圆和罐体的提升，组件包括胀圈和千斤顶。在手动葫芦下方的背杠上焊接起吊吊耳，手动葫芦通过控制装置提升起吊吊耳，将力传到胀圈及罐壁上，达到提升罐壁的目的，胀圈可同步提升。

罐壁
电动葫芦
立柱
胀圈
电拉葫芦倒装示意图

胀圈组件安装步骤如下：
1）在现场钢平台上放胀圈1：1大样，检查其圆弧度，整节胀圈与大样偏差不得超过3mm；
2）在储罐拱顶安装前将胀圈吊至罐内相应的安装位置附近；
3）拱顶安装完毕后，在顶层壁板内侧下缘划出胀圈及其定位卡具的安装定位线，每节胀圈设四个卡具，卡具安装在距胀圈端部2m位置；
4）在相临两胀圈挡板之间放置一台10吨千斤顶，放置好后同时顶紧6台千斤顶，直至胀圈与壁板贴紧为止，胀圈组件即安装完毕。

胀圈组件组装示意图
壁板
球形拱顶
胀QGUAN 圈
卡具
底板
胀圈
卡具
壁板
壁板

胀圈示意图
挡板
加劲筋板

10底板安装
（1） 罐底弓形边缘板采用带垫板的对接接头，对接焊缝应完全焊透，表面应平整。垫板应与对接的两块底板贴紧，并点焊固定，其间隙不得大于1mm。
（2） 中幅板采用搭接接头时，其搭接宽度允许偏差为±5mm，搭接间隙不应大于1mm。
（3） 中幅板与弓形边缘板之间采用搭接接头时，中幅板应落搭在弓形边缘板的上面，搭接宽度可适当放大。
（4） 根据安装定位线依次安装每块边缘板，弓形边缘板的对接接头，宜采用不等间隙。外侧间隙为6~7mm；内侧间隙为8~12mm。
11罐壁安装
11.1一般规定
（1） 首先确定壁板的安装半径，按照安装圆内半径在罐底划出圆周线及每张壁板的安装位置线，并在安装圆内侧 100mm 画出检查圆线，并打样冲眼作出标记；
（2） 壁板运到施工现场后应逐张检查壁板的预制质量，合格后方可组装，需重新校正时应防止出现锤痕；
（3） 组装顶部第一节壁板前应在安装圆的内侧每隔2米焊上挡板，挡板与壁板之间加组对垫板（见下图）。

（4） 相邻两壁板上口水平的允许偏差，不应大于2mm。在整个圆周上任意两点水平的允许偏差，不应大于6mm；壁板的铅垂允许偏差，不应大于3mm；组装焊接后，在罐壁1m高处，内表面任意点半径的允许偏差，应符合下表规定：
储罐直径D（mm）
半径允许偏差（mm）
D≤12.5
±13
12.5＜D≤45
±19
（5） 其他各圈壁板的铅垂允许偏差，不应大于该圈壁板高度的0.3%。
（6） 壁板组装时，纵向焊缝错边量当板厚小于或等于10mm时，不应大于1mm。
（7） 壁板组装时，环向焊缝错边量当上圈壁板厚小于或等于8mm时，任何一点的错边量均不得大于1.5mm。
（8） 组装焊接后，焊缝的角变形用样板检查，应不大于12mm。
（9） 组装焊接后，罐壁的局部凹凸变形应平缓，不得有突然起伏，罐壁的局部凹凸变形量应不大于15mm。
11.2壁板安装方法
（1） 第一层壁板的安装
提升时电动葫芦应由专人集中控制，同步运行。提升过程中应密切注意提升是否平稳正常。发现异常情况，应立即停止提升，查明原因，消除隐患后重新开始提升。提升到约600mm左右高度时，暂停。检查电动葫芦是否同步运行，提升高度是否一致，受力是否均衡，胀圈有无变形，葫芦立柱有无异常等。如无问题，可继续提升。如果葫芦不同步，则对个别葫芦单独控制调整，直至受力状态，提升高度一致后，再集中控制，同时进行提升。
（2） 活口收紧装置安装
壁板
底板
电动葫芦
挂耳
活口收紧装置安装示意图
活口收紧装置用于罐体提升时两个预留活口的收紧。活口收紧装置由手拉葫芦和拉耳组成，设置在活口两侧沿水平方向，其安装尺寸见下图。
活口收紧装置的安装在下一圈壁板围设之后进行，其安装步骤如下：
1）下一圈壁板围设之后，按示意图在每个活口划出收紧装置挂耳的安装定位线；
2）按定位线组立上、下两对拉耳并焊接。焊缝高度8mm，焊缝表面不得有气孔、夹渣、裂纹等缺陷；
3）将两台型号为2t×3m的手拉葫芦分别挂在两对拉耳上。
（3） 限位挡板安装
限位挡板用于罐体提升时调整环缝对接间隙和错边量。
限位挡板安装示意图
限位挡板
新围板
待顶升壁板
M
放大
限位挡板包括内挡板和外挡板。限位挡板的安装在下一圈壁板围设之后进行，沿罐壁一周每隔1m设置一个。挡板组立焊接时，焊缝高度为8mm，焊缝表面不得有气孔、夹渣等缺陷。

（4） 第二层壁板的安装
储罐拱顶安装完毕之后，在首层壁板外按排版图进行第二层壁板的围设。围设前应进行下列准备工作：
1）检查首层壁板上是否有焊疤和较大的弧坑，若有应打磨和修补；
2）在首层壁板上用油脂笔划出标尺，以便于罐体顶升时观察罐体起升高度。标尺最小刻度不得大于4mm，每隔4m左右设置一个；
3）划出首块壁板的安装定位线。
准备工作完成之后，进行壁板的围设。组装时，用吊车将壁板吊装到位，调整好位置度后，其上部和下部均用角销楔紧，使其与首层壁板贴紧。相临两块板之间的对接缝间隙调整好后进行组立焊，调整好后用弧形板固定，以防止焊接时产生变形。间隙严格按图纸要求进行调整。
4）弧形板与壁板之间的组立焊焊点长度为10mm，焊点间距200mm，组立焊时只焊上部角焊缝，下部不焊。每条缝的上、中、下部各设置弧形板一块，上部距壁板顶面40mm，下部距壁板底面200mm。
5）弧形板材质尽量与壁板材质相同，圆弧半径与罐壁内侧半径相同，材料厚度10mm，长800mm~1000mm，宽140mm，可用边角料制作。弧形板具体尺寸见图所示。

围板立缝圆弧板组装示意图
A
A-A剖面
弧形板
新围板
待顶升壁板

为

6）壁板围设时，留两条活口，活口应均匀分布在罐壁圆周上。活口搭接部分长度100~200mm。
7）壁板组立完毕后即可进行纵焊缝的焊接，焊接完毕后，用气割割去弧形板，将焊疤清理干净。当有较大的弧坑时，应进行补焊，然后磨平。
8）壁板焊接之后，应保证相临两块板的上口水平偏差为2mm，整个圆周上任意两点水平的允许偏差为6mm。
9）壁板焊接和工装安装完毕后，即可进行罐体的顶升工作。
（5） 罐体提升
储罐拱顶安装第二层壁板围设及所有顶升装置安装等工作进行完毕后，进行罐体的提升工作。
提升前应进行下列准备工作：
1）检查提升装置安装是否符合要求；
2）胀圈安装是否牢固可靠；
3）手拉葫芦吊装系统是否正常工作。
12固定顶安装
（1） 固定顶安装前，应按规范的要求检查包边角钢的半径偏差。
（2） 罐顶支撑柱的铅垂允许偏差，不应大于柱高的0.1％，且不大于10mm。
（3） 顶板应按画好的等分级对称组装。顶板搭接宽度允许偏差为±5mm。
（4） 储罐拱顶安装时，先安装储罐顶层壁板，再安装包边角钢，然后安装拱顶胎架和拱顶，最后安装拱顶附件。
（5） 包边角钢的组装
拱顶安装前先安装顶层壁板（见壁板安装），然后进行包边角钢的安装，安装尺寸及焊接严格按图纸要求进行。
（6） 胎架制作
胎架由环向构件、长径向构件、短径向构件和临时支柱等组成，环型构件、径向构件的节点安装理论线与蒙皮下表面吻合。
蒙皮的组装按施工图说明进行。采用“人”字形排版方式，在安装前先进行排版。
13不锈钢板衬层安装
（1） 不锈钢衬层安装前，应图纸的要求检查下料、钻孔、尺寸位置。
（2）清除罐体焊渣、焊溜，覆盖的焊缝磨平，清除杂物保证清洁。
（3）罐内、外搭设活动脚手架。
（4）使用图纸要求电焊条焊接。
（5）利用顶具保证不锈钢衬层与罐体贴紧。
（6）检查不锈钢衬层焊缝无气孔、裂纹、夹渣、咬边等缺陷。
（7）采用压缩机空气进行气密试漏，在罐壁提升前完成上圈板不锈钢层试验。
14储罐附件安装
储罐附件包括罐顶附件、盘梯组件、罐壁加强圈、液位计、温度计安装管、液碱进口、液碱出口、人孔、罐外液位计安装孔等。
14.1盘梯安装
储罐壁板安装到第2层时进行盘梯的安装，盘梯组件包括平台、中间转向台、支撑架、踏步安装板、踏步和栏杆等。
（1） 在罐壁上划出盘梯平台、角钢支撑的安装定位线。
（2） 安装罐顶盘梯平台和角钢支撑。
（3） 在角钢支撑上划出踏步安装板的定位线，然后安装踏步安装板。
（4） 在踏步安装板上划出踏步和栏杆的安装定位线，依次安装踏步和栏杆。安装随壁板的安装同时进行。
（5） 当盘梯安装到壁板第3层时，安装盘梯中间休息平台。
15储罐焊接技术要求
15.1一般要求
（1） 焊接材料应具备出厂质量合格证书。
（2） 明确母材、焊接材料、焊缝级别及接头坡口型式、结构型式。
（3） 焊接材料应有符合工艺要求的焊接材料贮存场所及烘干设施。并严格按照公司焊接材料的保管、烘干、发放及回收制度执行。
（4） 焊接工艺必须按照合格的焊接工艺执行。
（5） 焊接采用手工电弧焊，焊条牌号J422。
（6） 焊接人员必须持证上岗，并具备与从事的焊接工作相应的合格项目。
15.2焊接顺序
（1） 焊接接头型式及尺寸必须按图施工，纵、环焊缝要求全焊透。角焊及搭焊的焊缝高为被焊件较簿板的厚度。焊接结束后，将内壁的毛刺、焊疤等清除干净并将表面打磨平滑。
（2） 中辐板焊接时，应先焊短焊缝，后焊长焊缝。初层焊道应采用分段焊或跳焊法。
（3） 弓形边缘板的焊接，首先焊靠外缘300mm部位的焊缝。在罐底与罐壁连接的角焊缝焊完后且边缘板与中辐板之间的收缩缝施焊前，应完成剩余的边缘板对接焊缝的焊接和中幅板的对接焊缝。
（4） 弓形边缘板对接焊缝的初层焊，宜采用焊工均匀分布，对称施焊方法。
（5） 收缩缝的第一层焊接，采用分段退焊或跳焊法。
（6） 非弓形边缘板的罐底不宜留收缩缝。
（7） 罐底与罐壁之间连接角焊缝焊接，应在底圈壁板纵焊缝焊完后施焊，并由数对焊工从罐内、外沿同一方向进行分段焊接，初层的焊道，应采用分段退焊或跳焊法。
（8） 罐壁的焊接，应先焊纵向焊缝，后焊环向焊缝。当焊完相邻两圈壁板的纵向焊缝后，再焊其间的环向焊缝。焊工应均匀分布，并沿同一方向施焊。
（9） 罐壁纵环焊缝外侧焊完后，罐内侧焊缝清根，砂轮机打磨至有光泽，经检查符合要求以后再施焊。
（10） 顶板与包边角钢焊接时，焊工应对称均匀分布，并应沿同一方向施焊。
（11） 固定顶顶板应焊内侧焊缝，后焊外侧。径向的长焊缝，宜采用隔缝对称施焊方法，并由中心向外分段退焊。
16焊缝无损探伤及严密性试验
（1） 从事储罐焊缝无探伤人员必须有国家有关部门颁发的并与其工作相适应的资格证书。
（2） 罐底的焊缝应采用真空箱法进行严密性试验，试验真空度不低于53KPA，无渗漏为合格。
（3） 厚度大于或等于10mm的罐底边缘板，每条对接焊缝的外端300mm范围内，应进行射线探伤；厚度小于10mm的罐底边缘板，每个焊工施焊的焊缝，应按上述方法至少抽查一条。
（4） 底板三层钢板重叠部分的搭接接头焊缝的根部焊道焊完后，在沿三个方向各200mm范围内，应进行渗透探伤，全部焊完后，应进行渗透探伤或磁粉探伤。
（5） 罐壁的纵向焊缝，底圈壁板当厚度小于或等于10mm，应从每条纵向焊缝中任取300mm进行射线检测。
（6） 其他各圈壁板，每一焊工焊接的每种板厚（板厚差不大于1mm时可视为同等厚度）,在最初焊接的3m焊缝的任意部位取300mm进行射线探伤。以后不考虑焊工人数，对每种板厚在每30m焊缝及其尾数内的任意部位取300mm进行射线探伤。
（7） 当厚度小于或等于10mm，底圈壁板探伤部位中的25%应位于T字焊缝处，其他各圈壁板，射线检测部位的25%应位于T字焊缝处。
（8） 罐壁环向对接焊缝，每种板厚（以较薄的板厚为准），在最初焊接的3m焊缝的任意部位取300mm进行射线探伤。以后对于每种板厚，在每60m焊缝及其尾数内的任意部位取300mm进行射线探伤。上述检查均不考虑焊工人数。
（9） 除丁字焊缝外，可用超声波探伤代替射线探伤，但其中20%的部位应采用射线探伤进行复验。
（10） 射线探伤或超声波探伤不合格时，应在该探伤长度的两端延伸300mm作补充探伤，但缺陷的部位距离底片端部或超声波检查端部75mm以上者可不再延伸。如延伸部位的探伤结果仍不合格时，应继续延伸进行检查。　
17罐体组装几何形状和尺寸检查
罐壁组装焊接后，几何形状和尺寸，应符合下列规定：
（1）罐壁高度的允许偏差，不应大于设计高度的0.5%。
（2）罐壁铅垂的允许偏差，不应大于罐壁高度的0.4%，且不应大于50mm。
（3）罐壁的局部凹凸变形，应符合规范的要求。
（4）底圈壁板内表面半径的允许偏差，应符合规范的要求。
（5）罐壁上的工卡具焊迹，应清除干净，焊疤应打磨平滑。
（6）罐底焊接后，其局部凹凸变形的深度，不应大于变形长度的2%，且不应大于50mm。
（7）固定顶的局部凹凸变形，应采用样板检查，间隙不得大于15mm。
18储罐充水试验
（1）充水试验，应在所有附件及其它与罐体焊接的构件全部施工完后进行。
（2）充水试验前，所有与严密性试验有关的焊缝，均不得涂刷油漆。
（3）充水试验，应检查下列内容：
a .罐底严密性；
b.罐壁强度及严密性；
c .拱顶的强度、稳定性及严密性；
d .基础的沉降观测；
（4）充水试验用水应使用洁净水，符合设计要求；
（5）充水试验的检查项目、试验方法及合格标准：

试验项目
试验方法
合格标准
罐底强度及严密性试验
充水试验，观察基础周边
无渗漏为合格
罐壁板强度及严密性试验
充水至设计最高液面，保持 48h
无渗漏、无异常变形为合格
固定顶的强度及严密性试验
罐内充水至设计最高液面下 1m ，将所有开孔封闭，缓慢充水升压，当升至试验压力时，暂停充水，在罐顶涂以肥皂水检查，试验后立即将罐顶开孔打开，与大气相通，恢复常压
①罐顶无异常变形
②未发现焊缝渗漏为合格
固定顶的稳定性试验
充水到设计水位时，用放水法进行试验，缓慢降压，达到试验负压时，观察罐顶，试验后立即将罐顶开孔打开，与大气相通，恢复常压
罐顶无异常变形为合格
19储罐安装质量保证措施及质量控制点
19.1质量保证措施
（1）加强对职工的质量意识教育。
（2）上岗前，对有关人员进行培训，使其更熟练掌握GB50128-2014等有关规范标准。
（3）做好技术交底工作，使施工人员做到心中有数。
（4）严格执行各项质量管理制度，实行三检制。
（5） 坚持“三不准”（监理未批准不准施工；不合格的材料不准使用；上序不合格不准转下序），“三不放过”（出现质量事故苗头不放过，质量事故责任不清不放过，整改措施不落实不放过）。
（6）下料样板化，成型胎具化。
（7）严格按经批准的施工方案施工，违反者视情节轻重给予适当的经济处罚。
（8）不合格的焊材不得使用。
（9）不符合施工要求的焊接环境，不得进行焊接作业。
（10）储罐安装工程施工必须认真执行国家有关标准、规范，严格按技术要求进行。
19.2质量控制点
序号
控制点
等级

现场组对、拼装设备

1
焊接工艺规程/焊接工艺评定
B
2
材质检查
B
3
基础检查
B
4
焊缝外观检查
C
5
无损检测

5.1
着色、磁探
B
5.2
射线
B
6
真空试验（底板）
B
7
方位（管口、入孔）
B
8
垂直度检查
B
9
标高检查
B
10
椭圆度检查
B
11
尺寸检查
B
12
水压试验
A
13
渗漏试验
A
14
附件安装
C
15
衬里和涂层检查（内部）
B
16
内部清洁度
A
17
紧固入孔螺栓
B
18
检查平台和梯子
C
19
最终外观检查
A

焊接专项

1
材料检查和验收
B
2
焊材管理符合规程
B
3
焊工经考试合格并持证施焊
B
4
焊接质量保证体系运行正常
B
5
焊接工装设备和检测试验手段满足工程技术要求
B
6
施焊焊接符合规定
B
7
焊接工艺评定报告的有效性
B
8
焊接作业指导书的可行性
B
9
焊接技术交底
C
10
焊缝设置和坡口形式及其尺寸
B
11
焊接工艺满足焊接规程
B
12
焊缝抽检的随机性
A
13
焊缝返修不宜超过2次
C
14
不合格焊缝扩大检验
A
15
焊缝的强度试验及严密性试验
A

无损检测

1
胶片处理和评便环境检查
C
2
射线底片检查
B
3
底片评定检查
B
4
超声波检测作业的现场情况检查
B
5
金属表面检测评定
B
20 劳动力计划
20.1施工队伍的调遣
公司根据本工程实际情况和类似工程的施工经验，编排了劳动力配备计划。为保证该工程的施工目标，在公司范围内，抽调技术熟练有经验的施工人员为骨干，组建项目施工的作业队伍，投入工程建设。
20.2施工劳动力计划

序号
工 种
人数

序号
工 种
人数
1
焊 工
30

4
铆 工
6
2
电 工
1

5
普 工
15
3
起重工
2

6
架子工
2
说明：
电工、起重工、焊工、架子工、吊车司机等特种工人，需经劳动部门组织的培训考试合格，取得“特种作业操作证”，方可上岗。
21 施工机具计划
计划投入的主要机械设备表
序
号
机械或设备
名 称
型 号
规 格
数量
备注
1.
汽车起重机
50T
1

2.
汽 车

1

3.
焊机

30

4.
自控烘箱
DH20
2

5.
焊条保温筒
TRB-2.5
30

6.
砂轮切割机
φ400
10

7.
角向磨光机
SJMJ-125
20

8.
气焊工具

8

9.
电动葫芦
5-10T
50

10.
千斤顶
10T
10

11.
经纬仪
J2
3

12.
水准仪
N3
3

13.
水平尺
600MM
2

14.
铝合金测尺
2M
2

15.
钢尺
5-50M
6

16.
线坠
0.5-1.0KG
6

22施工现场的HSE检查与评估
本工程按HSE管理体系进行操作，在项目进场前，项目部对每一个作业区域都要进行详细的安全、健康与环保检查和评估，并由专职的HSE管理人员填写安全、健康与环保检查表，并及时将相关信息登记、反馈。
