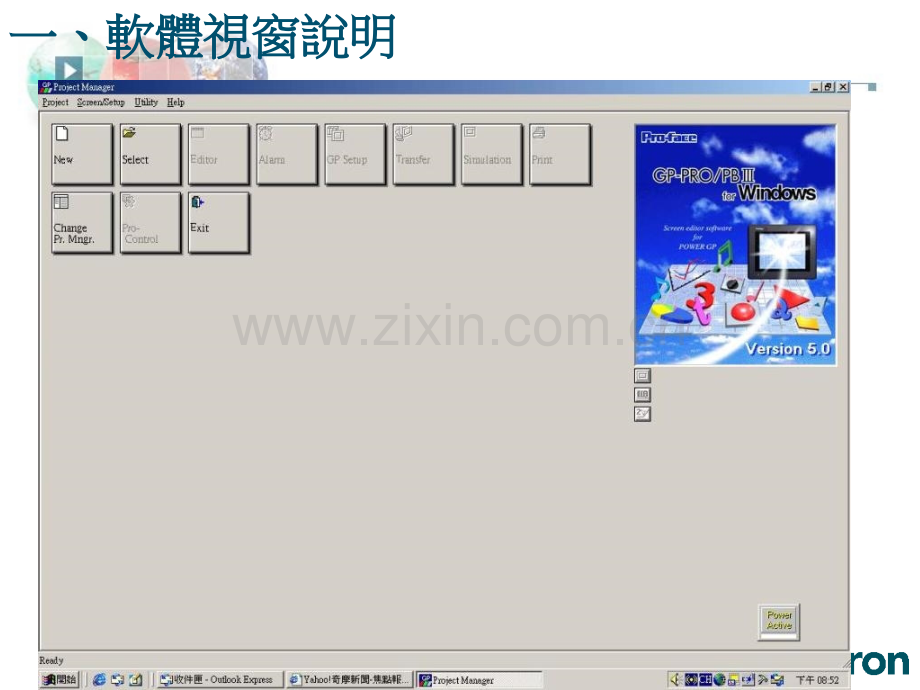

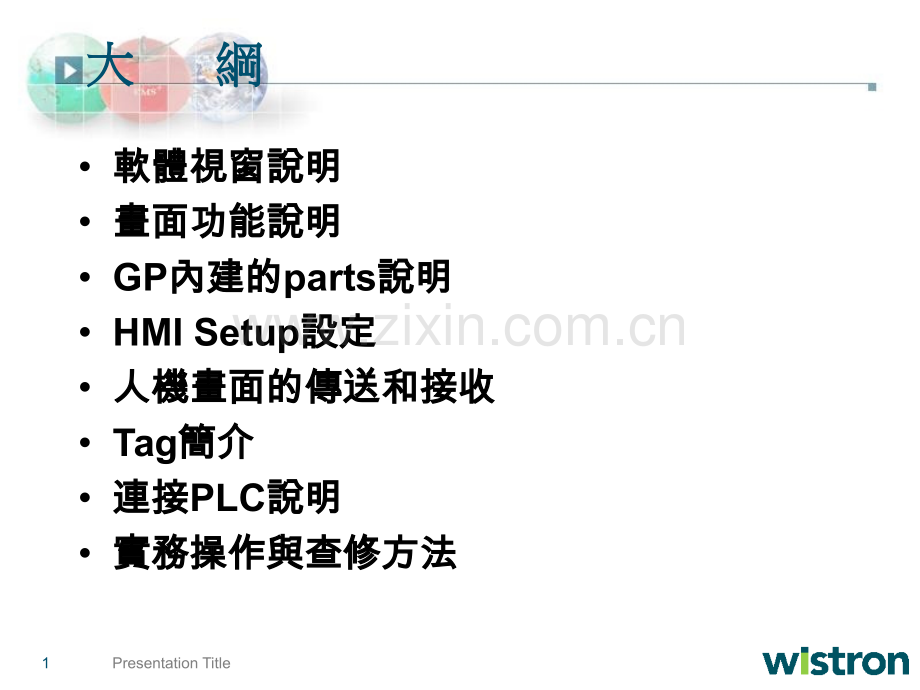

1Presentation Title大大 綱綱軟體視窗說明軟體視窗說明畫面功能說明畫面功能說明GP內建的內建的parts說明說明HMI Setup設定設定人機畫面的傳送和接收人機畫面的傳送和接收Tag簡介簡介連接連接PLC說明說明實務操作與查修方法實務操作與查修方法2Presentation Title一、軟體視窗說明一、軟體視窗說明3Presentation TitleNew:設計新的人機介面畫面程式檔案Select:選擇舊的人機介面程式檔案Editor:編輯人機介面畫面內容Alarm:設定異常跑馬燈或異常表格、異常履歷表 (Q-tag)要顯示的故障訊息內容GP Setup:設定HMI內部系統，如萬年曆、開機時 顯示的畫面、通訊埠、系統對應PLC的 Word、螢幕保護功能4Presentation TitleTransfer:傳送人機介面程式至HMI或接收人機介 面程式至電腦Simulation:利用電腦與HMI主機連線，摸擬先前 編輯的畫面顯示情況，不必連接PLC使 用，可縮短人機介面程式測試時間Print:列印所設定的人機介面畫面，也可將畫面 轉換成一個文字檔案，方便編輯設備操作 手冊使用5Presentation TitleChang Pr manager:切換目前HMI軟體編輯的管理 方式Exit:離開HMI編輯軟體6Presentation TitleLink:利用RS232或485通訊模組連接到人機介面CPU:利用PLC CPU PORT連接到人機介面人機介面型號專案名稱7Presentation Title我們要設計的畫面種類8Presentation TitleBase Screen:基面畫面，用來設計可以在人機介面螢幕上顯示的畫面，其畫面檔案代號為B1B8999。(也可當成圖形圖庫使用)Mark Screen:符號畫面，主要功能利用一點一點方式畫符號圖形，設計好的圖形就當成是符號圖庫，可覆製到基本畫面貼上，基畫面檔案代號M1 M8999。並提供ISO-7000標準電工機械圖形，要使用時將電工圖形覆製到符號畫面並儲存檔案，再覆製到基本畫面使用。(當成符號圖庫畫面使用)二、畫面功能說明二、畫面功能說明9Presentation TitleTrend Screen:趨勢圖畫面，主要功能用來設計趨勢 圖顯示功能，要使用時再覆製到基本畫面上使用，其畫面檔案代號為T1T8999。(當成趨勢圖庫畫面使用)Keypad Screen:鍵盤畫面，主要功能用來設計英數字輸入鍵盤，要使用時需覆製到基本畫面上使用，其畫面檔案代號為K1K8999。(當成鍵盤圖庫畫面使用，也可直接在基本畫面利用K-tag設計)10Presentation TitleText Screen:文字畫面，主要功能用來設計較長的文用說明檔，要顯示此文字說明畫面需在基本畫面計計標籤(X-tag或A-tag)才可顯示，不可直接覆製到基本畫面上使用。Video Screen:影像圖畫面，此畫面不顯示在此處。因此影像圖畫面只能從外部轉換BMP檔案圖形到此畫面內，且不能修改編輯，要使用時可覆製到基本畫面上使用，另外也可從基本畫面設計標籤控制影像顯示或不顯示。(當成影像圖庫使用)11Presentation Title三、三、GP內建的內建的parts說明說明12Presentation TitlePro-Face軟體提供1100個各式各樣圖形備品(分成22類)，只要選擇要使用的備品圖形並輸入要控制的PLC bit或word號碼，然後將備品放置在畫面裡，如此就可組合我們需要的畫面Pro-Face軟體提供31種標籤，例如設計開關可以利用T-tag來設計，先在畫面上利用作圖工具自行設計開關圖形，然後利用T-tag將此開關圖形設計成觸摸式開關。(您也可以將此設計好的觸摸開關儲存至軟體資料庫內，如此就變成一個備品，以後可複製再使用)備品和標籤差別:設計時可先利用備品提供的22類功能來設計畫面內容，當您認為備品提供的圖形或功能不足時再利用標籤來設計您需要的功能。(二個設計方式可同時使用於一個畫面中)13Presentation TitlevBit Set:強制設定的Bit ONvBit Reset:強制設定的Bit OFFvMomentary:觸模開關讓Bit ON ，放開時Bit OFFvBit Invert:觸模開關讓Bit自動 ON 或 OFF狀態反轉觸摸開關控制的Bit當觸摸此開關時將控制那一個PLC bit ON 或 OFFPS:需大寫，否則會出現錯誤開關指示燈顯示的Bit當那一個PLC bit ON時會自動將備品切換為ON的狀態顯示(控制開關上指示燈顯示或不顯示)找尋要使用的開關備品圖形一般設定顏色/形式貼標籤Bit型開關14Presentation TitleWord型開關設定觸摸此開關時要將常數資料傳送到那個PLC Word 內 常數:設定一個數字vWord Set:觸摸此開關會將常 數值傳送到PLC Address內v加/減:觸摸此開關時會將數 值加減到PLC Word內vDigit(ADD):觸摸此開關時會 自動在先前設定的位數加“1”vDigit(SUB):觸摸此開關時會自 動在先前設定的位數減“1”15Presentation Title換頁開關Previous Screen:回先前 畫面Go to Screen:切換至螢 幕B?Reset GP:重新啟動GP16Presentation Title特殊型開關Operation Bit Address:觸摸開關控制的BitMonitor Bit Address:開關指示燈顯示的BitInterlock(連結的位址):設定一個PLC Bit，當此 Bit ON or OFF時先前設 定的“觸摸開關的Bit”才 可以動作17Presentation Title指示燈設定控制此指示燈ON或OFF顯示的PLC bit號碼18Presentation Title4個狀態的指示燈19Presentation Title主要功能類似設計溫度計一樣的圖表，所謂圖表就是讀取一個PLC Word Address內數值，並將此數值轉換成有意義的圖形來顯示長條圖圖表20Presentation Title是否設定異常顯示Direct:請設定異常範圍最小和最大值，當讀取的PLC Word 內數值小於或大於時會將圖表顏色變成目前設的異 顏色顯示。Indirect:自動從最先設定的的PLC Word Address延伸二個PLC Word當成最小值設定和最大值設定使用，當長條圖圖 表的PLC Word內數值小於或大於異常範圍值時圖表顏 色會變更為異常顏色顯示。21Presentation Title派狀圖圖表主要功能在人機介面上顯示派狀圖表，利用一個PLC Word來控制圖表的顯示狀況22Presentation Title半派狀圖圖表主要功能在人機介面上顯示半派狀圖表，利用一個PLC Word來控制圖表的顯示狀況23Presentation Title油槽狀圖表主要功能在人機介面上顯示油槽狀圖表，利用一個PLC Word來控制圖表的顯示狀況24Presentation Title指針說明主要功能在人機介面上顯示指針狀半派圖圖表，利用一個PLCWord來控制圖表的顯示狀況25Presentation Title趨勢圖圖表主要功能在人機介面上顯示趨勢圖圖表，利用一個PLC Word來控制圖表的顯示狀況26Presentation Title選擇記錄方式顯示方向資料樣本迴旋取樣時間Y軸區分X軸區分選擇記錄方式:設定趨勢圖顯示方式 Normal:由左往右邊顯示 Pen Recorder:由右往左邊顯示顯示方式:設定趨勢圖圖表放置在畫面上方向資料樣本軸刻度27Presentation Title資料樣本:設定趨勢圖取樣的內容(1)資料樣本:設定趨勢圖上取樣的數量(顯示幾筆資料)。(2)迴旋:當趨勢圖顯示滿時，留最後顯示的那幾筆資料顯示在趨勢圖上，其餘舊資料清除。(3)取樣時間:設定趨勢圖多少時間固定到PLC Word讀取資料，顯示在趨勢圖上。軸刻度:設定趨勢圖圖表X和Y軸刻度(1)Y軸區分:可設定0100個刻度。(2)X軸區分:可設定0638個刻度。28Presentation Title顯示頻道數量現行的頻道顯示頻道數量:設定在趨勢圖圖表上顯示 幾個頻道(幾條趨勢線)現行頻道:分別選擇設定每一個頻道讀取的PLC Word Address號碼和代表的線種類和顏色29Presentation Title現行的頻道:分別選擇設定一個頻道的異常範圍數值異常顯示:選擇目前的頻道是否設定異常顯示工作異常範圍:每一頻道設定一次(範圍:0-100)30Presentation Title鍵盤說明主要功能提供十進制鍵盤、十六進制鍵盤、文字鍵盤共三種觸摸式鍵盤，讓使用者可以輸入英文或數字資料到PLC Word 內(必須配合鍵盤輸入設計或K-tag搭配使用)補充說明:鍵盤備品複製到畫面上使用時，因此鍵盤設計已經組成一群圖形，可先在畫面上鍵盤按一下然後按編輯再按解除群組，可以依需要刪除多餘的鍵盤或重新排列鍵盤31Presentation Title盤盤輸入設計說明主要功能可以搭配一個觸摸式鍵盤，輸入數字或文字到指定的PLC Word Address，可代替傳統自動控制配電盤上使用的數字設定器32Presentation TitleWord Address:設定目前要輸入的數字或文字將輸入到那一個PLC Word Address 內觸發Bit位址:因畫面上同時可設計多個“鍵盤輸入設計”，所以每一個鍵盤輸入需分別設定一個觸發Bit，那一個Bit ON時代表資料就輸入到那一個PLC Word內設定觸發Bit時設定方法有二種，第一種是將“鍵盤輸入設計”使用的Bit全部設定一樣，以後要選擇那一個要輸入數字時可按鍵盤上或下鍵來選擇或輸入後按ENT鍵會自動跳到下一組輸入資料第二種方式是將“鍵盤輸入設計”使用的Bit都33Presentation Title 設定不一樣(且使用連續的Bit)，但每一個“鍵盤輸 入設計”上面都必要再加上一個“T-tag(觸摸開關標籤)，要輸入資料時直接在人機介面上觸摸選擇那一個”鍵盤輸入設計“後再輸入數字螢幕顯示幾位數小數點位置34Presentation Title異常顯示說明主要功能可在人機介面上顯示一個異常表格，並可設計1600個訊息和控制Bit，當沒有異常產生時表格內無任何訊息，當異常產生時會將異常訊息排列顯示在異常表格上控制異常的Word數量框架型式35Presentation Title框架型式:設定異常顯示所顯示的表格框架類型Word Address:設定用那一個PLC Word Address來控制異常訊息顯示或不顯示，一個Word內有16個Bit，每一個Bit可控制一個異常訊息，所以一個Word可控制16個異常訊息。如要使用三菱PLC M接點Bit來控制時，此處可輸入M#，但輸入的號碼一定得為16的倍數。(如M000，M512)設定用幾個PLC Word來控制異常訊息顯示或不顯示(若Word Address設定為M80，Word數量2個，則PLC M80-M111共32個Bit提供異常訊息使用36Presentation Title異常顯示設定後需至本畫面設定欲顯示之異常訊息及觸發Bit37Presentation TitleFile display此功能僅支援GP77R、GP-377、GP2000系列產品38Presentation TitleLogging Display此功能僅支援GP77R、GP-377、GP2000系列產品39Presentation Title數字顯示說明主要功能將PLC內計數器、計時器和一般資料暫存器內數值顯示在人機介面螢幕上40Presentation Title顯示型式設定Direct:直接設定異常範圍值 和異常顏色 最小值設定:0-65534 最大值設定:0-64435Indirect:自動將開始設定的 Word Address號碼，延申二個 Word當成異常範圍使用Word41Presentation Title文字訊息顯示說明主要功能可在同一位置上顯示不同的文字（中英文）訊息，但每一次只能顯示一組文字訊息變化Bit:設定控制文字訊息顯示的PLCBit Address號碼，若使用Bit控制僅能控制二個文字訊息Word:設定控制文字訊息顯示的PLC Word Address號碼，若使用Word控制可控制16種不同文字訊息顯示42Presentation Title日期顯示說明主要功能在人機介面螢幕上顯示一組年/月/日萬年曆，此萬年曆時間由人機介面主機本身提供PS:要修改年/月/日請在人機介面主機內修改43Presentation Title時間顯示說明主要功能在人機介面螢幕上顯示時/分，此時間由人機介面主機本身提供PS:要修改時間請在人機介面主機內修改44Presentation Title主要功能可在同一位置上顯示不同的畫像(圖形)，但每次只能顯示一種畫像，最多有16種不同的畫像變化Bit:設定控制畫像訊息顯示的PLC Bit Address號碼，若使用Bit控制僅能控制二個不同畫像顯示Word:設定控制文字訊息顯示的PLC Word Address號碼，若使用Word控制可控制16種不同畫像顯示45Presentation Title四、四、HMI Setup設定設定此處為人機介面必學重點之一，主要功能用此處為人機介面必學重點之一，主要功能用來設定人機介面內部系統狀態，如螢幕保護、來設定人機介面內部系統狀態，如螢幕保護、密碼、通訊介面、人機介面連接密碼、通訊介面、人機介面連接PLC時預留時預留那些那些word給人機介面使給人機介面使 用用.等等功能等等功能重點46Presentation Title通訊碼確認:RS232或RS422傳送時自動檢 查資料是否傳送漏失觸摸聲音:當觸摸螢幕開關時會發出 “嗶聲”警報輸出:當人機介面設計的異常訊息ON 時，會自動讓人機介面後aux埠 內的BUZZ接點輸出為ON 一、GP Settings連續的 斷斷續續的密碼設定開機運轉延遲變更顯示的畫面螢幕保護時間47Presentation Title密碼設定密碼設定:人機介面人機介面Setup設定也可以直接在設定也可以直接在人機介面主機內設定，此處密碼設人機介面主機內設定，此處密碼設 定，就是以後要在人機介面更改設定時需要定，就是以後要在人機介面更改設定時需要輸入此保護密碼，才可以進入設定區域。輸入此保護密碼，才可以進入設定區域。進入人機介面主機進入人機介面主機Setup設定方式設定方式人機介面顯示螢幕人機介面顯示螢幕 123請依123順序(不要放開)按住螢幕角邊緣就可進入Setup區域，之後按offline，再輸入密碼48Presentation Title螢幕保護時間螢幕保護時間:如同個人電腦中的螢幕保護如同個人電腦中的螢幕保護功能，可避免螢幕亮度衰減。當設定的時間功能，可避免螢幕亮度衰減。當設定的時間內一直沒觸摸螢幕時，會自動停止顯示。若內一直沒觸摸螢幕時，會自動停止顯示。若要重顯示螢幕時只要輕輕觸摸螢幕即可。要重顯示螢幕時只要輕輕觸摸螢幕即可。變更顯示的畫面變更顯示的畫面:當螢幕保護程式結束時要當螢幕保護程式結束時要顯示那一個基本畫面內的內容顯示那一個基本畫面內的內容開機運轉延遲開機運轉延遲:當打開電源時應當當打開電源時應當PLC電源比電源比人機介面電源早開啟，為了避免因電源順序人機介面電源早開啟，為了避免因電源順序問題造成通訊異常，一般可設定二秒讓人機問題造成通訊異常，一般可設定二秒讓人機介面電源比介面電源比PLC電源二秒開啟。電源二秒開啟。49Presentation Title二、I/O Settings對比調整:可以在人機介面主機上調整顯示器對比光亮調整:可以在人機介面主機上調整顯示器亮度反白顯示:是否將人機介面畫面上圖形反白顯示Offline方式:開機時按左上角:人機介面開機時瞬間按住左上 角可進入Setup功能無效(請設定為無效)強迫Reset功能:可在人機介面重新Reset人機介 面觸控輸入模式:設定觸控面板工作方式一點觸摸二點觸摸(同時間)按住螢幕任一點就不能接觸開關(建議選項)50Presentation Title三、Mode Settings顯示目前人機介面程式所使用的PLCType(不可修改，要修改可從公用內修改)GP系統區域開始位址連接的PLC站號碼GP僅讀區域設定幾台GP連接一台PLCGP站編號傳送狀態word51Presentation TitleGP系統區域開始位址系統區域開始位址(key point)設定一個設定一個PLC Word Address號碼，因為人機號碼，因為人機介面連接上介面連接上PLC使用時一定要在使用時一定要在PLC暫存器暫存器預留十六個預留十六個Word給人機介面系統區域使用。給人機介面系統區域使用。例如此處輸入例如此處輸入D0，則以後，則以後PLC內內D0D15等等其十六個其十六個Word就不要再使用。就不要再使用。(此十六個此十六個Word每一個都有一個特殊功能每一個都有一個特殊功能)連接的連接的PLC站號碼站號碼 如果要使用的如果要使用的PLC通訊介面上要設定站號通訊介面上要設定站號 時，此欄位請輸入目前在時，此欄位請輸入目前在PLC通訊介面上通訊介面上 設定的相同號碼設定的相同號碼52Presentation TitleGP僅讀區域設定僅讀區域設定 如果要設計異常跑馬燈，此處一定要學會如果要設計異常跑馬燈，此處一定要學會 ，人機介面連接上，人機介面連接上PLC要預留十六個要預留十六個PLC Word給人機介面系統區域使用，此處主要功給人機介面系統區域使用，此處主要功能為增加對應至能為增加對應至PLC數量。例如設定為數量。例如設定為 “5”，則以後，則以後PLC內部內部D0D20共共21個個Word就就 變為人機介面系統區域使用。變為人機介面系統區域使用。幾台幾台GP連接一台連接一台PLC1:1 1台人機介面連接台人機介面連接1台台PLC。n:1 n台人機介面連接台人機介面連接1台台PLC。53Presentation TitleGP站號碼設定站號碼設定(最多最多16台人機介面台人機介面)GP站編號站編號:每一台人機介面設定一個號碼每一台人機介面設定一個號碼傳送狀態傳送狀態Word:設定一個設定一個PLC Word號碼，用號碼，用來控制使用幾台人機介面來控制使用幾台人機介面Customize:設定觀察設定觀察(一般顯示一般顯示)或作業或作業(touch)優先優先 54Presentation Title55Presentation Title56Presentation Title57Presentation Title58Presentation Title四、Initial Screen SettingInitial Base Screen Number:初開機時顯示的基本畫面號碼Alarm Character Size:異常跑馬燈大小(設定在人機介面下方顯示的異常跑馬燈文字大小)59Presentation Title五、Extended Settings60Presentation Title63Presentation Title設定人機介面與 PLC連接的 RS232或RS422參數請參考連線資料設定不可隨 意設定不同PLC有不同設定值和接 線方式如果設定錯誤會造成人機介 面通訊異常傳送速度請設定為PLC規格設定之最快速度六、Communication Settings64Presentation Title六、人機畫面的傳送和接收六、人機畫面的傳送和接收主要功能傳送程式到人機介面主機或從人機介 面回讀程式至個人電腦裡面傳輸設定畫面傳輸主畫面65Presentation TitleUpload Information(設定是否可讀取設定是否可讀取HMI內部程式內部程式)以後無法讀以後無法讀HMI內部程式內部程式 以後可從個人電腦讀取以後可從個人電腦讀取HMI內部程式內部程式GP System Screen(HMI系統畫面系統畫面)不傳送系統檔案資料至人機介面不傳送系統檔案資料至人機介面 傳送系統檔案傳送系統檔案(GP Setup)資料至人機資料至人機 機面，第一次傳送人機介面程式時一機面，第一次傳送人機介面程式時一 定要選擇傳送系統檔案定要選擇傳送系統檔案Filling Data(CF card)(傳送傳送CF卡設定的資料卡設定的資料到到HMIVV66Presentation TitleSimulation(畫面模擬畫面模擬)不使用畫面摸擬功能不使用畫面摸擬功能 使用人機介面模擬功能使用人機介面模擬功能Transfer Method(傳送方式傳送方式)Send All Screens Automatically Send Changed Screen Send User Selected ScreensSetup(設定設定)Automatic(以自動方式傳送檔案內容以自動方式傳送檔案內容)Force System Setup(強迫設定系統強迫設定系統)Do Not Preform Setup(不傳送設定不傳送設定)V67Presentation Title接收人機介面內程式至電腦內傳送程式到人機介面主機上68Presentation Title七、七、Tag簡介簡介A-tag(警報摘要文字顯示)依據PLC資料改變，顯示登錄在Text Screen的文字，設定的文字可作為顯示警報摘要的訊息，與其他的Tag 組合使用，可以顯示每行警報訊息的說明畫面。a-tag(警報摘要顯示)依據PLC資料改變，顯示登錄在Alarm Editor的警報訊息。C-tag(時間顯示)顯示GP內部的時間D-tag(統計圖形顯示)以統計圖方式，顯示PLC各個連續位址資料的百分比。d-tag(統計資料顯示)顯示PLC各個連續位址資料的數值或百分比69Presentation TitleE-tag(數值資料顯示，擴充N-tag功能)即時顯示PLC位址的數值，可以根據預設的數值範圍來 顯示不同的顏色，可顯示的資料格式有十進制、十六進制、BCD、二進制、八進制及浮點數。F-tag(自由移動顯示)以PLC位址資料指定Library圖形即時顯示位址，物件可在任意位址顯示。G-tag(圖形顯示)以長條圖，圓形或半圓形即時顯示PLC位址的數值。g-tag(圖形顯示，擴充G-tag)以長條圖，圓形或半圓形即時顯示PLC位址的數值，可以根據預設的數值範圍來顯示不同顏色。H-tag(繪圖功能)以PLC位址資料指定繪圖的形式及顯示位址，可繪製的圖形有直線、矩形、圓形及點等等G-tag(圖形顯示)70Presentation TitleJ-tag(顯示移動的Mark)根據R-tag預先設定的移動軌道，移動設置在畫面上的Mark。K-tag(按鍵輸入)允許你經由螢幕鍵盤，條碼機或PC鍵盤輸入字元，數值資料到指定的PLC位址。k-tag(鍵盤設定)提供輸入字元或數值資料的螢幕鍵盤，與K-Tag結合使用。L-tag(Library顯示)顯示預先登錄在Library的Base Screen，Image Screen 或文字，可依據PLC資料來控制顯示與不顯示。l-tag(Library狀態顯示)顯示預先登錄在Library的Base Screen，Image Screen ，可依據PLC Word資料來控制顯示的Library圖形。71Presentation TitleM-tag(Mark顯示)依據PLC Bit 位址資料來控制Mark顯示，Mark是在Mark Screen以點建立的圖的圖形或符號。N-tag(數值顯示)顯示PLC Word位址的數值。n-tag(警報範圍顯示)顯示登錄在K-tag的上限及下限警報數值範圍。P-tag(以預設格式顯示數值)以預設格式顯示PLC Word位址的數值Q-tag(警報摘要顯示)依據PLC資料改變，顯示登錄在Alarm Editor的警報訊息，可顯示的型式有Active(動作中)，History(歷史記錄)及Log(日誌)與其他的Tag組合使用，可檢查、刪除、警報說明等等。R-tag(軌道設定)72Presentation Title 定義Mark的顯示軌道，與J-tag結合使用。S-tag(字串顯示)顯示儲存在PLC Word位址的字串字料T-tag(螢幕按鍵輸入)T-tag為PLC直譯螢幕按鍵區，當按下設定的按鍵區域，將依照T-tag指定的動作執行。t-tag(選擇開關輸入)提供螢幕按鍵功能，如同選擇開關，每次按下設定開關，一個Bit位址變OFF，另一個Bit位址變ON。Tih/Tiw-tag(接點輸出)藉由螢幕按鍵控制，經由GP的AUX I/F介面，輸出訊號至PLC的DIN接點，這可允許執行機器的細部調整動作。U-tag(視窗顯示)依據PLC位址資料改變，顯示Windows Screen或目前未顯示的Base Screen73Presentation TitleV-tag(Video視窗顯示)這個功能僅支援GP-570VM，GP870VM，GP-2500及GP-2600 機種（需配備VM Unit)，這個Tag用來在Base Screen上顯示Video輸入資料。v-tag(擴充Video視窗顯示)這個功能僅支援GP-2500及GP-2600機種（需配備VM Unit)，這個tag用來在Base Screen上顯示Video輸入資料。W-tag(資料寫入)當指定的觸發Bit動作時，寫入資料到PLC的Word位址。X-tag(字串顯示)依據PLC資料的改變，顯示登錄在Text Screen文字資料。74Presentation Title連接連接A-Type CPU RS422 PortAnA/AnN/AnU/A1S/A2C/A3H/QnA七、連接七、連接PLC說明說明75Presentation Title七、實務操作與查修方法實際操作軟體之各種功能加深同仁印象利用人機介面軟體提供的畫面模擬功能，摸擬處理機的人機介面程式人機畫面的傳送和接收使同仁了解人機介面與PLC位址間之對應關係，以利閱讀PLC程式及查修以實際的人機畫面程式(處理機)實施講解76Presentation Title
