PS接通率优化经验.pptx

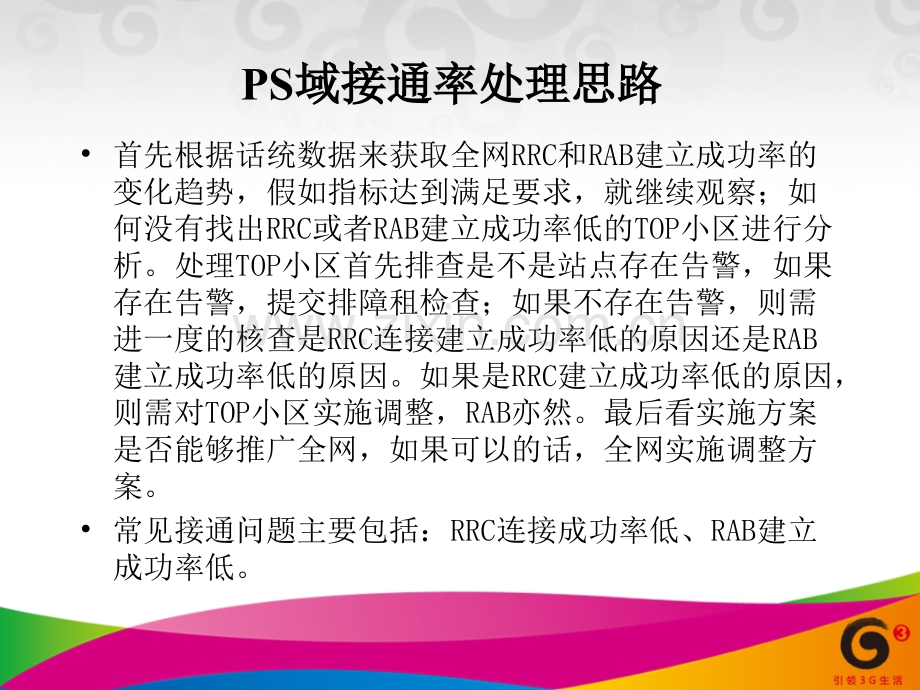

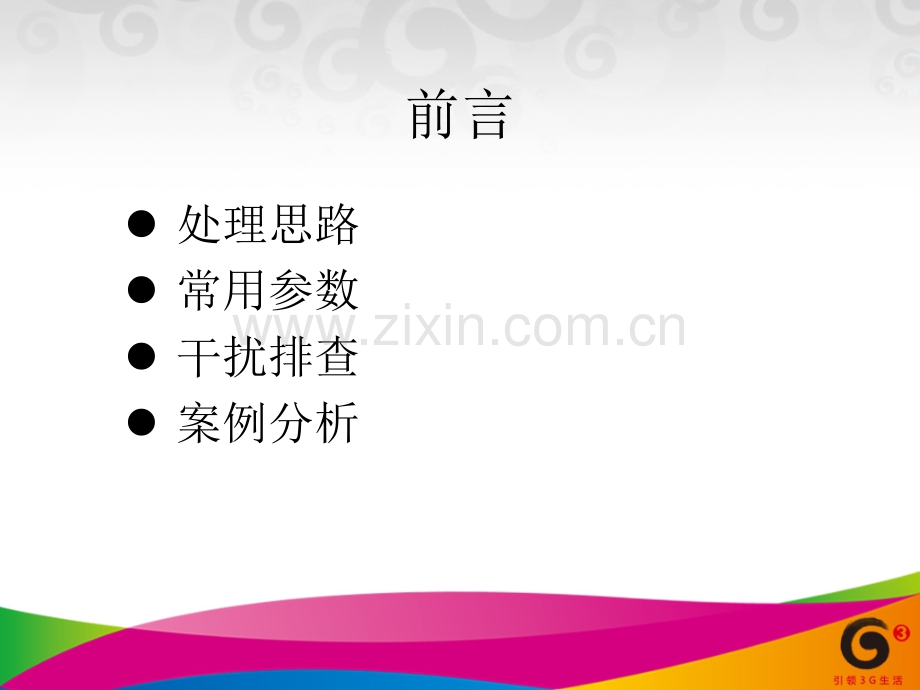

前言l处理思路l常用参数l干扰排查l案例分析 PS域接通率处理思路域接通率处理思路首先根据话统数据来获取全网RRC和RAB建立成功率的变化趋势，假如指标达到满足要求，就继续观察；如何没有找出RRC或者RAB建立成功率低的TOP小区进行分析。处理TOP小区首先排查是不是站点存在告警，如果存在告警，提交排障租检查；如果不存在告警，则需进一度的核查是RRC连接建立成功率低的原因还是RAB建立成功率低的原因。如果是RRC建立成功率低的原因，则需对TOP小区实施调整，RAB亦然。最后看实施方案是否能够推广全网，如果可以的话，全网实施调整方案。常见接通问题主要包括：RRC连接成功率低、RAB建立成功率低。RRC建立失败原因建立失败原因影响RRC建立成功率的是RRC连接建立失败次数，主要由以下几个方面没有成功导致的。1.资源分配失败，或者建立L2实例失败，或者IUB接口RL链路失败目前的用户量和话务量都不多，出现资源不足的情况基本上不可能，因此如果出现了前面几种失败原因，一般都是RNC或者NodeB内部出现了问题，需要检查RNC和NodeB的状态或者小区状态。2.UE收不到RRCCONNECTIONSETUP。RRCCONNECTIONSETUP消息是在FACH上发给UE的。目前SCCPCH功率配置的值一般是-3db(相对于PCCPCH功率，单码道)。从覆盖上来说，已经和PCCPCH的覆盖一样了。如果仍然出现UE收不到RRCCONNECTION SETUP消息（这个光从RNC的log看不出来，必须要通过采集终端的log来查看），则需要调整SCCPCH功率，来满足信号覆盖不好的地方功率需求。3.RNC收不到RRCCONNECTIONSETUPCOMPLETE。如果UE收到RRCCONNECTIONSETUP消息后，会向网络回复RRCCONNECTIONSETUPCOMPLETE消息。如果UE在作专用信道同步时失败，或者在向网络侧发RRCCONNECTIONSETUPCOMPLETERRC建立失败RRC失败类解决方法失败类解决方法1、RRC失败为拥塞原因结合业务量进行分析，通过扩容，调整接入参数和重选切换参数偏移相邻空闲小区分担业务量2、UE无响应原因：需具体分析，需从无线覆盖、干扰等方面入手。可从以下两个方面找重点：（1）UE发送RRCConnectionRequest，没有收到RRCConnectionReject，但是没有收到RRCConnectionsetup，很可能是由于上行同步没有完成，造成上行同步没有通过的很可能是该小区UPPCH上收到了较大的干扰，导致无法完成上行同步，可以核查UPPCH时隙的上行ISCP干扰值，干扰值过大的话可以将UpshiftingN从0调整到50。（2）跟踪单用户信令，用户在起呼时并未发起RRC建立请求，即通话失败在RRC建立之前:核查上行干扰余量设置 3、由于注册、系统间重选两类业务失败次数比例较高，注册类RRC差：此类原因一般是由于边缘弱覆盖造成脱网后重新注册过多失败，一般针对此种RRC失败原因直接提高接入电平；系统间小区重选RRC差：此类原因一般是由于TD覆盖较差区域驻留G网重选至T网失败，改善此类失一般在2G侧提高重选3G侧（TDD_Offset），提高重选至T网的质量门限，减少部分边缘区域触发过多系统间重选的RRC失败。干扰导致的RRC无响应问题。呼叫中发送RRCConnectionRequest后无响应，RRC不能正常连接。当UE发RRCConnectionRequest后，RNC应该回复RRCConnectionsetup，如果未回复就有可能存在干扰。处理定位：首先看是否存在硬件故障，然后在问题小区下作拨打测试后台观察是否存在干扰（如ISCP），再次观察该小区参数（如SIR、干扰余量）与其它小区的区别。综合定位问题根据定位解决问题。同步失败。信令分析反馈消息都是同步失败即NODEB发NBAPRLFAILIND。提示的同步失败的信息：Cause为radioNetwork：synchronlsation-failure。处理定位：首先看是否存在硬件故障，后台观察是否存在干扰（如ISCP），观察该小区参数（如SIR、干扰余量）与其它小区的区别。定位解决问题。上行期望功率设置过低导致接通率低。UE发送RRC_CONNECT_SETUP_COM，但RNC没有收到。错误原因提示为：networkoutoforder。检测后台UPPCH的ISCP值过高存在干扰。可以提高UPPTS的期望接受功率或进行UP偏移来解决，提高上行干扰余量ULINTERFERERSVP。GPS失步导致同频干扰导致RRC建立差。Uu口信令为RRCConnectionRequest，但没有收到RRCConnectionSetup。A站附近有站BGPS失步，且站B的3小区与站A的1小区频点都为10080，相互造成强干扰，所以起A站的接通率低。开环功控参数设置不合理导致RRC建立成功率过低。UE接收到RRCConnectionSetup没回RRCConnectionSetupComplete计时器超时后重发RRCCONNECTIONREAUEST如此往复多次才发送RRCCONNECTIONSETUPCOMPLETE，并成功建立RAB连接，开始业务。RAB建立失败原因建立失败原因IUB接口的传输一般是比较稳定可靠的，传输过程出现问题的概率很低。但无线链路重配置过程可能失败，主要的现象一般是NodeB回复无线链路重配置失败，原因各种各样。建网初期开通的功能，一般较少。很多复杂的算法都不会开通，因此资源配置错误、资源配置冲突等问题，不会出现。如果出现了NodeB回复无线链路重配置失败的现象，很大的可能是NodeB出现了什么问题。这种情况下，无法通过修改参数或者调整功率、天线方向等方法来解决。UE在新的DPCH上回复RBSETUPCMP之前，会先作专用信道同步。在进行专用信道同步时，UE会采用网络侧配置的初始功率来发送specailburst。NodeB也是采用网络侧的提供的初始发射功率进行specailburst进行发射。UE在新的链路同步上以后，就可以采用闭环功控来进行功率调整，等激活时间生效，就可以采用新的功率在新的链路上发送RBSETUPCMP到UTRAN。在此过程中，专用信道同步失败会导致UE建立RB失败。如果UE配置成功，同步也成功，但是在发送RBSETUPCMP后，UTRAN收不到该消息，在统计时，也会统计为失败。另外，激活时间太短，导致UE那边来不及处理或者同步，也会导致RB建立失败。RAB失败类解决方法失败类解决方法1、解决拥塞，通过数据扩容或者调整切换，重选参数控制。（1）调整下行的最大初始接入速率，使接入时候避免RAB的拥塞；（2）调整用户的保证速率，使大速率的PS用户如384K用户不至于由于超过满码道而导致接入失败和掉话的其它问题，将其最大初始接入速率调整为128K；（3）针对不支持R5业务的数据卡，不能配置为大速率的上行数据业务。2、无线链路失败（1）如果是开环功率较低，可以提高上下行的开环功率。可以通过如下参数进行调节：MINDLINITPWR（上行干扰余量）DLINTERFERERSV（下行初始发射功率）（2）激活时间太短，可以通过修改下面的参数来调整激活时间：MIDRATERLACTTIMEDEFOFFVAL（中速链路激活时间缺省偏移值）HIGHRATERLACTTIMEDEFOFFVAL（高速链路激活时间缺省偏移值）该两个参数表示RB建立、RB重配置和RB释放等过程中，从下发RB消息的当前CFN算起，旧配置切换到新配置所需的激活时间偏移量。偏移值如果加大，在良好环境下，等待启用新配置时间变长，避免RAB超时，将MIDRATERLACTTIMEDEFOFFVAL和HIGHRATERLACTTIMEDEFOFFVAL从60调整至100常用参数常用参数接通率优化相关参数主要有以下几种：1.RRCESTCAUSE；2.ULINTERFERERSV（上行干扰余量）；3.PSBANDMAX（异系统切换支持的最大PS域带宽）；4.PSINACTTIMER（PS域用户永久在线检测定时器）；5.ACTTIMEDEFOFFVALFORSAMECELL（同小区内的激活时间缺偏移）；RRCESTCAUSERRCESTCAUSE目前进行设置的RRCESTCAUSE共有3种：1、DETACHEST（去附着）2、ORIGLOWPRIORSIGEST（发起低优先级信令）3、TERMCAUSEUNKNOWN（被叫原因未知）。日照目前值：DCH_13.6K_SIGNALLING 修改值：FACH 参数作用：使用公共传输信道，节约资源 ULINTERFERERSV ULINTERFERERSV（上行干扰余量）（上行干扰余量）日照目前值：全网默认为3修改值：针对个别小区实时修改参数作用：针对那些RRC建立失败的小区，原因为小区无响应的，将上行干扰余量由默认的3调整为6或者更大。PSBANDMAX（异系统切换支持的最大（异系统切换支持的最大PS域带宽）域带宽）日照目前值：384000 修改值：2048000 参数作用：使HSDPA能尽量切换到2G网络，降低掉话率命令：SET HOCOMM:PSBANDMAX=2048000;PSINACTTIMERPSINACTTIMER（PSPS域用户永久在线检测定时器）域用户永久在线检测定时器）日照目前值：PSINACTTMRFORINT/PSINACTTMRFORBAC（交互型/背景型业务用户不活动定时器T1）=30；PROTECTTMRFORINT/PROTECTTMRFORBAC（交互型/背景型业务用户不活动定时器T2）=30；修改值：25参数作用：见备注命令：SETPSINACTTIMER:PSINACTTMRFORINT=25,PROTECTTMRFORINT=25,PSINACTTMRFORBAC=25,PROTECTTMRFORBAC=25;ACTTIMEDEFOFFVALFORSAMECELL ACTTIMEDEFOFFVALFORSAMECELL（同小区内的激活时间缺偏移）（同小区内的激活时间缺偏移）日照目前值：100修改值：150参数作用：减小4A、4B调整过程中导致的掉话命令：小区级参数MODCELLRLACTTIME:CELLID=411,ADAPTIVEALGOSWITCH=OFF,ACTTIMEDEFOFFVALFORSAMECELL=150;干扰排查处理干扰排查处理l后台提取数据查找ISCP干扰小区l查看TS1时隙和TS2时隙的ISCP功率值，如果大于-90，则所在载频可能存在干扰l更换频点消除干扰。9月8日发现TH1528281H1_莒县党校PS域RRC建立成功率为92.80%，成为最差Top小区，根据统计UPPCH干扰发现该站点的平均值为-88.75.严重影响到RRC建立成功率。将UPPCH位置由0偏移到22后，统计平均干扰值为-105.34，干扰已经消除。RRC建立成功率提升为100%。UPPCH干扰值案例分析案例分析问题描述：问题描述：在路测过程中，发现日照火锅城-2小区无法正常建立PS业务；该小区在多次呼叫中，发送RRCConnectionRequest后无响应，不能正常建立RRC连接。原因分析：原因分析：1.由于RRC连接建立过程中，没有出现Reject的现象，排除站点隐形故障和码资源阻塞问题。2.RRCConnectionRequest发出后，没有任何响应，很可能是由于上行同步没有完成，所以没有RRCConnectionsetup消息下来。造成上行同步没有通过的很可能是该小区UpPCH上收到了较大的干扰，导致无法完成上行同步。经过机房查看UpPCH时隙的ISCP值，发现该值很大，确定是因为干扰引起的接入困难。处理过程：处理过程：1.首先询问站点是否存在故障，机房人员告知，没有发生告警2.让机房人员重启该站点，以排除是否由于站点隐形故障造成的接入困难。重启后，接入困难现象依然存在。3、在该小区下面进行拨打测试，并让基带人员在NodeB侧观察是否有Sync_UL码上来，观察结果是有Sync_UL的脉冲峰值，但没有达到上行同步脉冲峰值的要求，判断小区UpPCH受到干扰4、经机房人员证实，UpPCH时隙的ISCP值很大5、将Up_shiftingN从0调整到53。处理结果：处理结果：RRC连接建立顺利，业务接入正常建议与总结：建议与总结：由于站点间的同步出现问题，或是因为站点的DwPCH功率设置过大，导致系统内的干扰加剧，此时引起UPPCH上的ISCP较大，使得上行同步困难，无法正常建立业务，可以考虑将UpPCH向TS1时隙偏移，以减少UpPCH上的干扰，提高业务接入的成功率谢谢谢谢
