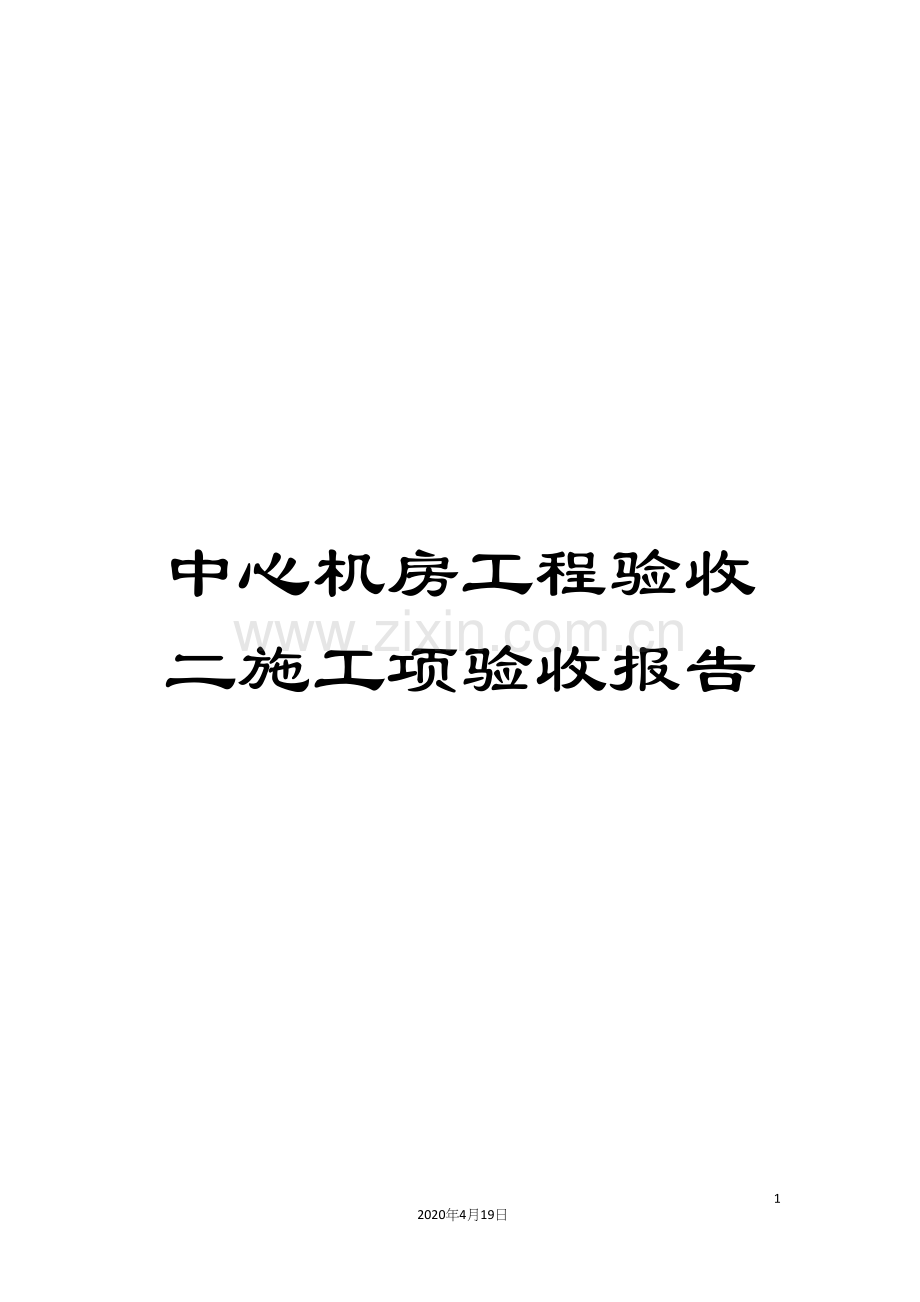

中心机房工程验收二施工项验收报告.docx

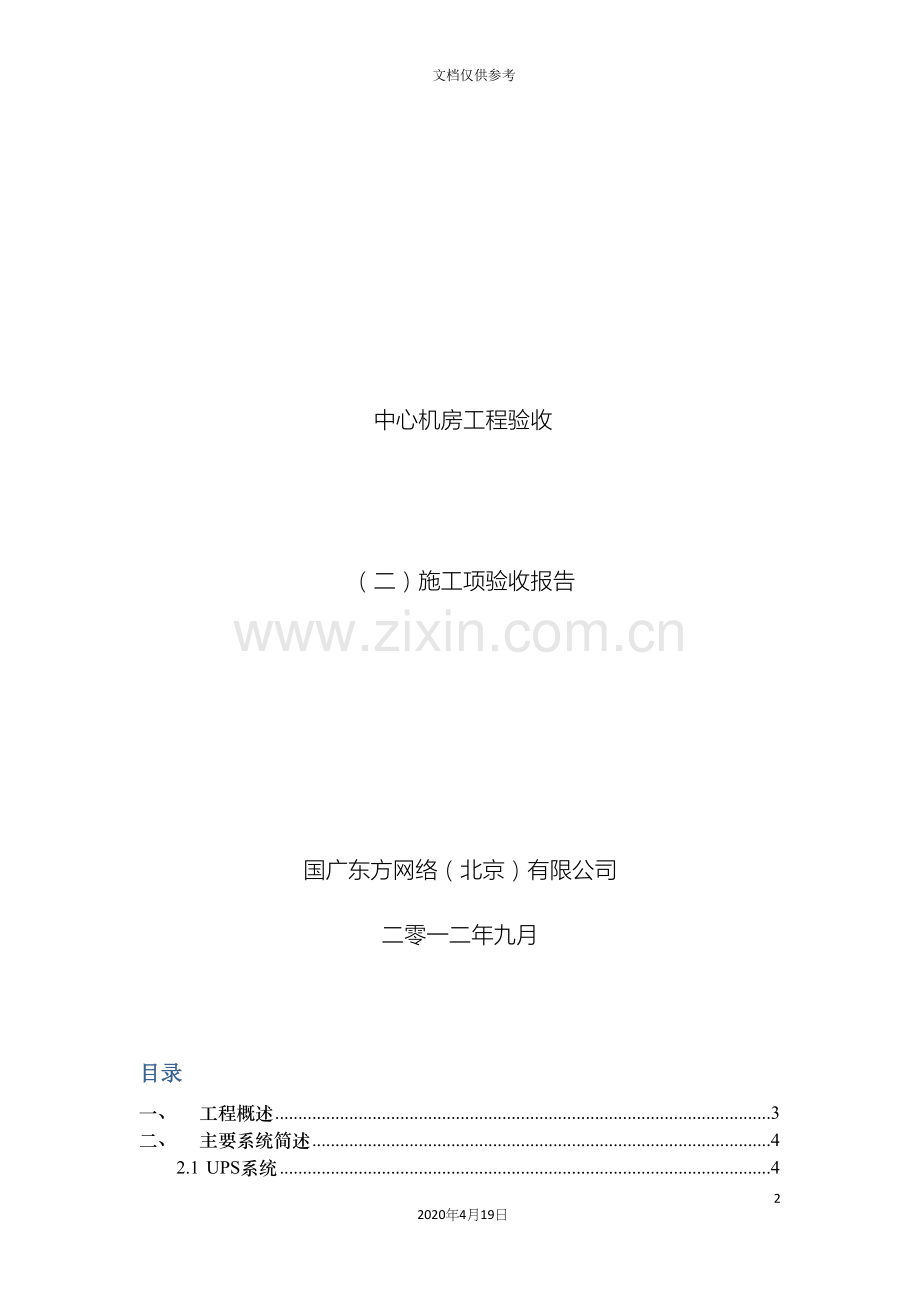

中心机房工程验收二施工项验收报告352020年4月19日文档仅供参考中心机房工程验收（二）施工项验收报告国广东方网络（北京）有限公司二零一二年九月目录一、工程概述3二、主要系统简述42.1UPS系统42.2空调系统42.3冷冻水系统42.4配电系统4三、验收时间、地点及人员6四、验收内容74.1工程概述74.2验收项8五、机房设备验收：205.1UPS系统20a)空调21b)冷水机组22c)配电系统23d)机柜系统24e)大屏幕25f)视频监控及门禁系统验收26六、施工项目验收结论286.1建设方结论286.2 施工方单位结论296.3监理单位结论30机房工程施工项验收报告一、 工程概述中国国际广播电视网络台机房建设项目 5月开工，于 9月完成施工，工程建设包括播控中心、监控室、主机房高密区、主机房低密区、22层屋面冷水机组安装及防水防雷工程、地下2层UPS电源室，总建设面积353m2，施工项目包括机房建设装修、配电系统、空调系统、空调冷水系统、UPS系统、机房地面加固、UPS室、屋面防水、防雷。其中，15层机房地面加固由中冶集团建筑研究总院和22层屋面防水由中国中建设计集团有限公司参与设计并出具设计方案，项目按照该设计及工艺要求进行施工：地面加固已经过隐蔽工程验收，屋面防水已进行淋水实验，施工质量合格；其余工程项目均按照原合同的设计方案进行施工。机房试运行期间，施工方对各个系统进行多次调整，UPS系统、空调系统、冷水机组、冷冻水系统、新风系统、配电系统、机柜、弱电布线、监控、门禁、地面加固、屋面防水于防雷、大屏幕等。经建设方、监理方、施工方确认，该项目已施工完成，同意按照如下内容进行施工项验收。二、 主要系统简述122.1 UPS系统UPS室建设面积为25m2，UPS系统采用APC公司的英飞系统，机组框架容量为500KW，一期按照负载功率需求容量为125KW，后期可扩展到500KW，电池组配置梅兰96只134Ah电池，分为2组，后备时间为2小时。UPS为1路输入2路输出，1路输入引自大厦配电室400A开关，电缆线径为185mm2；UPS的2路输出分别接入15层高密区的2台强电列头柜，输出电缆线径为185mm2电缆。2.2 空调系统机房空调采用APC英飞ACRC103水冷空调，单机制冷量为18.2KW，水平送风后置回风，一期工程共安装6台空调，机房高密区安装了CDU（冷水分配柜）ACFD12-B，提供12路冷冻水回路，机房可再扩展6台同型号水冷空调（ACRC103）2.3 冷冻水系统冷冻水系统分为2部分，一是冷水机组，二是冷冻水循环系统。冷水机组安装在22层屋面，一期安装了4台型号为MYA-10F冷水机，单机制冷量为29.2KW，在22层屋面预置12台冷水机位置，后期可再增加8台冷水机。冷冻水循环系统由阀门组、水泵及供回水管路组成，阀门组安装在15层机房，22层屋面安装2台水泵，一用一备。整套供回水系、阀门组按照12台冷水机配置安装，根据需要可增加冷水机组、水泵、空调，不需要改动供回水系统。2.4 配电系统大厦配电机房提供了一路，总空开为400A，一期铺设了2路185mm2电缆，由于大厦配电的限制只启用的一路。配电系统由3个配电柜、1个配电箱、2个配电列头柜组成。UPS室安装1台总配电柜，承担机房所有设备供电，下游连接了UPS输入及15层机房配电柜。15层配电柜承担播控中心、机房照明、插座及22层屋面配电柜供电。播控中心配电箱为大屏幕及播控中心插座供电，22层屋面为冷水机组及水泵供电。UPS室总配电柜强电列头柜强电列头柜22层屋面配电柜UPS15层机房配电柜播控中心配电箱配电逻辑图：三、 验收时间、地点及人员由以下人员组成验收组，须对验收结果负责（以下为验收组成员签字页）：1、建设方验收人员： 2、施工方验收人员：3、监理方验收人员：验收时间： 9月25日验收地点：国广东方网络（北京）有限公司中心机房北京市石景山区石景山路万达广场国际资源大厦15层四、 验收内容3454.1工程概述工程名称中国国际广播电视网络台机房工程施工地点石景山万达广场国际资源大厦15层机房划分及面积主机房：200 m2UPS室：25.4m2播控中心： 104 m2监控室：24m2电气系统概况机房设备由UPS供电，UPS输出2路至15层机房强电列头柜，强电列头为机柜供电；其余设备均使用市电供电。UPS供电功率为125K，UPS机组可扩展至500KW；电池后备时间为2小时。空调系统安装6台英飞ACRC103水冷空调，水平送风、后置回风，安装1台ACFD12-B冷水分配柜，共12路冷水回路，后期可再连接6台ACRC103空调冷水回路。冷水循环系统15层机房设有阀门组，冷水回路主管道管径DN100。2台循环水泵，杨程32米，流量30m3/h，一用一备。冷水机组4台型号为MYA-10F冷水机，单机制冷量为29.2KW隔断墙施工墙面：100mm轻钢龙骨石膏板；墙面粉刷乳胶漆。机房：防火玻璃隔断。地面工程地面：低密区、高密区楼板加固；地面粉刷防尘漆；铺设抗静电地板；UPS室地面水泥砂浆垫层，水泥压光，地面刷防尘漆，铺设绝缘橡胶。强弱电布线采用英飞布线系统，上走线方式。配电结构UPS室配电柜为总配电柜，总配电柜下游连接15层机房配电柜及UPS输入端，UPS输出端连接到15层高密区2个强电列头柜；15层配电柜下游连接到22层屋面配电柜及播控中心配电箱。新风15层机房安装了1台X-15D，风量为1500m3/h，机房高密区及低密区各安装了2个出风口。大屏幕12块大屏，显示单元为三星，屏幕规格屋面防雷22层冷水机组4.2验收项工程名称中国国际广播电视网络台机房工程施工地点播控中心、监控室、机房、UPS室、22层屋面验收依据：一、 竣工图纸二、 建筑装饰装修工程质量验收规范 GB50210- 三、 建筑地面工程施工质量验收规范GB50209- 四、 屋面工程质量验收规范GB50207- 五、 建筑装饰工程施工及验收规范JGJ73-91六、 建筑电气工程施工质量验收规范GB50303- 七、 电子计算机机房施工及验收规范SJ/T30003-93八、 电子信息系统机房施工及验收规范GB50462- 九、 设备厂家提供技术参数验收内容序号验收项目验收部位1涂饰工程播控中心、监控室、机房、UPS室顶部、都，地面防尘处理，隔墙乳胶漆粉刷2吊顶工程播控中心、监控室3骨架隔墙播控中心、监控室、机房4玻璃隔墙播控中心、监控室、机房5防静电活动地板播控中心、监控室、机房6卷材防水层22层屋面冷水机组基础防水层7成套配电柜、动力配电柜、照明配电箱UPS室动力配电柜、15层机房动力配电柜、低密区办公区配电柜、播控中心配电箱、22层屋面冷水机组配电柜8电缆、电缆桥架铺装UPS室、15层机房、播控中心、监控室、22层屋面冷水机组配电9电缆头制作UPS室、15层机房、播控中心、22层屋面配电柜10普通灯具安装UPS室、15层机房、播控中心、11专用灯具安装应急灯、疏散指示灯12开关、插座安装UPS室、15层机房、播控中心13接地装置安装15层机房14UPS安装UPS电源室15其它项目安装一、 涂饰工程项目质量要求检验结论漏涂、透底起皮不允许合格不合格泛碱、咬色允许少量轻微合格不合格颜色、点状分布颜色一致合格不合格门窗、灯具等洁净合格不合格二、 吊顶工程项目允许偏差（mm）矿棉板吊顶检验结论表面平整度2合格不合格接缝直线度3合格不合格接缝高低差1.5合格不合格三、 骨架隔墙工程项目允许偏差(mm)纸面石膏板检验结论立面垂直度3合格不合格表面平整度3合格不合格阴阳角方正3合格不合格接缝直线度合格不合格压条直线度合格不合格接缝高低差1合格不合格四、 玻璃隔墙工程项目允许偏差(mm)玻璃板检验结论立面垂直度3合格不合格表面平整度合格不合格阴阳角方正2合格不合格接缝直线度2合格不合格接缝高低差2合格不合格接缝宽度1合格不合格五、 防静电活动地板项目要求检验结论地板下防尘漆处理颜色均匀，无漏刷、透底起皮、合格不合格地板板面平整、坚实、板与面粘结牢固合格不合格支架、横梁表面平整、光洁，钢制件有镀锌或其它防腐处理合格不合格接缝宽度1mm合格不合格相邻边缘高差1mm合格不合格地板不平度2mm合格不合格六、 卷材防水层项目要求检验结论卷材防水层无漏水、积水现象雨后或淋水、蓄水实验合格不合格防水细部构造卷材防水层在天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造，必须符合设计要求合格不合格卷材搭接缝与收头质量搭接缝应粘（焊）结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷；防水层的收头应与基层粘结并固定牢固，缝口封严，不得翘边。合格不合格卷材保护层撒布材料和浅色涂料保护层应铺撒或涂刷均匀，粘结牢固；水泥砂浆、块材或细石混凝土保护层与卷材防水层间应设置隔离层；刚性保护层的分格缝留置应符合设计要求。合格不合格卷材铺接方向铺接方向正确合格不合格搭接宽度允许偏差-10mm合格不合格七、 成套配电柜、动力配电柜、照明配电箱项目要求检验结论配电柜接零、接地金属框架及基础型钢必须接地()或接零()可靠；装有电器的可开门，门和框架的接地端子间应用裸编织铜线连接，且有标识。合格不合格柜(箱)内配线1) 配线整齐，无绞接现象。导线连接紧密，不伤芯线，不断股。垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全；1) 箱(盘)内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于30mA，动作时间不大于0.1s。2) 照明箱(盘)内，分别设置零线()和保护地线(线)汇流排，零线和保护地线经汇流排配出。合格不合格柜(箱)体安装安装垂直度允许偏差1.5合格不合格柜(箱)内开关1) 控制开关及保护装置的规格、型号符合设计要求；2) 柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清晰、工整、不易脱色。3)合格不合格照明配电1) 位置正确,部件齐全,箱体开孔与导管管径适配,暗装配电箱箱盖紧贴墙面,箱(盘)涂层完整;2) 箱(盘)内接线整齐,回路编号齐全,标识正确;3) 箱(盘)不采用可燃材料制作;4) 箱(盘)安装牢固,垂直度允许偏差为1.5;底边距地面为1.5m,照明配电板底边距地面不小于1.8m.合格不合格八、 电缆、电缆桥架铺装电缆桥架必须接地(PE)或接零(PEN)可靠1) 金属电缆桥架及其支架全长应不少于2处与接地()或接零()干线相连接；2) 非镀锌电缆桥架间连接板的两端跨接铜芯地线，接地线最小允许截面积不小于4mm2;3) 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。合格不合格桥架安装1) 电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径。2) 当设计无要求时，电缆桥架水平安装的支架间距为1.53m;垂直安装的支架间距不大于2m；3) 桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；4) 敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；5) 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。合格不合格桥架内电缆敷设1) 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。2) 大于45倾斜敷设的电缆每隔2m处设固定点；3) 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔510m处设固定点；敷设于垂直桥架内的电缆固定点间距，不大于表12.2.2的规定。合格不合格九、 电缆头制作、接线和线路绝缘测试项目要求检验结论电缆接线电线、电缆接线必须准确，并联运行电线或电缆的型号、规格、长度、相位应一致。合格不合格芯线与电器设备连接1) 截面积在10 mm2及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接；2) 截面积在2.5 mm2及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接；3) 截面积大于2.5 mm2的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡；4) 多股铝芯线接续端子后与设备、器具的端子连接；5) 每个设备和器具的端子接线不多于2 根电线。6) 电线、电缆的芯线连接金具(连接管和端子)，规格应与芯线的规格适配，且不得采用开口端子。7) 电线、电缆的回路标记应清晰，编号准确。合格不合格十、 普通灯具安装灯具安装灯具固定牢固可靠，不使用木楔。每个灯具固定用螺钉或螺栓不少于2个；当绝缘台直径在75mm及以下时，采用1个螺钉或螺栓固定。引向每个灯具的导线线芯最小截面积 1.0mm2合格不合格灯具外形、灯头及其接线1) 灯具及配件齐全，无机械损伤、变形、涂层剥落和灯罩破裂等缺陷；2) 软线吊灯的软线两端做保护扣，两端芯线搪锡；当装升降器时，套塑料软管，采用安全灯头；3) 除敞开式灯具外，其它各类灯具灯泡容量在100W及以上者采用瓷质灯头；4) 连接灯具的软线盘扣、搪锡压线，当采用螺口灯头时，相线接于螺口灯头中间的端子上；5) 灯头的绝缘外壳不破损和漏电；带有开关的灯头，开关手柄无裸露的金属部分。合格不合格十一、 专用灯具安装项目要求检验结论应急照明1) 应急照明灯的电源除正常电源外，另有一路电源供电；或者是独立于正常电源的柴油发电机组供电；或由蓄电池柜供电或选用自带电源型应急灯具；2) 应急照明在正常电源断电后，电源转换时间为：疏散照明1.5s(金属商店交易所1.5s)；安全照明0.5s；3) 应急照明线路在每个防火分区有独立的应急照明回路，穿越不同防火分区的线路有防火隔堵措施；合格不合格疏散指示灯1)2) 疏散标志灯安装在安全出口的顶部，楼梯间、疏散走道及其转角处应安装在1m以下的墙面上。不易安装的部位可安装在上部。疏散通道上的标志灯间距不大于20m(人防工程不大于10m)；3) 疏散标志灯的设置，不影响正常通行，且不在其周围设置容易混同疏散标志灯的其它标志牌等；合格不合格十二、 开关、插座安装项目要求检验结论插座1) 单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线接连，左孔与零线连接；2) 单相三孔、三相四孔及三相五孔插座接地(PE)或接零(PEN)线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。3) (PE)或接零(PEN)线在插座间不串联连接。4) 地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。合格不合格开关1) 开关采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠；2) 相线经开关控制3) 开关安装位置便于操作，开关边缘距门框边缘的距离0.15-0.2m，开关距地面高度1.3m1.4m；4) 相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位。5) 暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。合格不合格十三、 防雷、接地装置安装、等电位联结项目要求检验结论防雷接地设计参数交流工作接地阻值4安全保护接地阻值4抗静电接地阻值4合格不合格UPS室配电柜2级防雷15层机房配电柜3级防雷22层屋面配电柜2级防雷机房接地铜排：30*3mm机房接地铜箔：50*0.5mm合格不合格接闪器1) 建筑物顶部的避雷针、避雷带等必须与顶部外露的其它金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。2) 避雷针、避雷带应有位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽等防松零件齐全，焊接部分补刷的防腐油漆完整。3) 避雷带应平正顺直，固定点支持件间距均匀、固定可靠，每个支持件应能随大于49N(5kg)的垂直拉力。当设计无要求时，支持件间距0.51.5m合格不合格等电位联结1) 等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网络，环形网络应就近与等电位联结干线或局部等电位箱连接。支线间不应串联连接。2) 线路最小允许截面(mm2)16mm23) 等电位联结的可接近裸露导体或其它金属部件、构件与支线连接应可靠。熔焊、钎焊或机械坚固应导通正常。4) 需等电位联结的高级装修金属部件或零件，应有专用接线螺栓与等电位联结支线连接，且有标识；连接处螺帽紧固、防松零件齐全。合格不合格十四、 UPS安装项目要求检验结论UPS1) 不间断电源的整流装置、逆变装置和静态开关装置的规格、型号符合设计要求。内部结线连接正确，紧固件齐全，可靠不松动，焊接连接无脱落现象。2) 不间断电源的输入、输出各级保护系统和输出的电压稳定性、波形畸变系数、频率、相位、静态开关的动作等各项技术性能指标试验调整必须符合产品技术文件要求，且符合设计文件要求。3) 不间断电源装置间连线的线间、线对地间绝缘电阻值应大于0.5 M。4) 不间断电源输出端的中性线(N极)，必须与由接地装置直接引来的接地干线相连接，做重复接地。5) 安放不间断电源的机架组装应横平竖直，水平度、垂直度允许偏差不应大于1.5，紧固件齐全。6) 引入或引出不间断电源装置的主回路电线、电缆和控制电线、电缆应分别穿保护管敷设，在电缆支架上平行敷设应保持150mm的距离；电线、电缆的屏蔽护套接地可靠，与接地干线就近连接，紧固件齐全。7) 不间断电源装置的可接近裸露导体应接地(PE)或接零(PEN)可靠，且有标识。8) 不间断电源正常运行时产生的A声级噪声，不应大于45dB；输出额定电流为5A及以下的小型不间断电源噪声，不应大于30dB。合格不合格十五、 其它项目安装强弱电布线线槽水平高度一致吊杆牢固线缆布线整齐线缆标签清晰合格不合格空调安装外形完好无损内外机运行正常冷凝水管安装合理运行无异常噪音合格不合格环控系统摄像头安装位置符合要求摄像监控，图像清晰漏水报警线定位报警准确门禁控制器安装位置符合要求紧急出门按钮符合要求网络访问摄像监控功能端接牢靠，标示清晰竣工文档完整齐全合格不合格新风系统新风机安装符合要求新风管安装符合要求防火阀设置符合要求防火阀与消防联动合格不合格机房各系统培训精密空调培训完成UPS培训完成新风系统培训完成配电系统培训完成合格不合格遗留问题及整改意见：验收结论：4.2项全部验收完成，施工质量 （合格/不合格）， （符合/不符合）设计要求及施工工艺，准予验收。验收小组人员签章建设单位(签章)：年月日监理单位(签章)：年月日施工单位(签章)：年月日五、 机房设备验收：六、5.1UPS系统序号项目实际值结论1UPS型号SY125K500DL-PDNB符合设计要求不符合设计要求2UPS数量1符合设计要求不符合设计要求3UPS功率模块柜型号SYPF250KD符合设计要求不符合设计要求4UPS功率模块柜数量2符合设计要求不符合设计要求5功率模块型号SYPM25KD符合设计要求不符合设计要求6功率模块数量5符合设计要求不符合设计要求7功率模块单台功率25KW符合设计要求不符合设计要求8静态开关模块型号SYSW500KD符合设计要求不符合设计要求9静态开关模块数量1符合设计要求不符合设计要求10电池开关柜型号SYBBE符合设计要求不符合设计要求11电池开关柜数量1符合设计要求不符合设计要求12UPS输入输出柜型号SYIOF500KMBL符合设计要求不符合设计要求13UPS输入输出柜数量1符合设计要求不符合设计要求14电池型号BATT12134MGE符合设计要求不符合设计要求15电池数量96只符合设计要求不符合设计要求16列头柜型号PDPM277H符合设计要求不符合设计要求17列头柜数量2符合设计要求不符合设计要求18UPS供电功率125KW符合设计要求不符合设计要求19UPS工作状态逆变器工作模式正常异常20电池组充电电压650V正常异常遗留问题及整改意见结论：以上设备验收完成，系统运转 （正常/不正常）， （符合/不符合）设备设计要求。建设方签章年月日监理方签章年月日施工方签章年月日a) 空调序号项目实际值结论1空调型号ACRC103符合设计要求不符合设计要求2空调数量6符合设计要求不符合设计要求3冷水分配柜（CDU）型号ACFD12-B符合设计要求不符合设计要求4冷水分配柜（CDU）数量1符合设计要求不符合设计要求5漏水报警线型号AP9325符合设计要求不符合设计要求6漏水报警线数量6符合设计要求不符合设计要求7空调制冷量18KW正常异常8空调功耗1KW正常异常遗留问题及整改意见结论：以上设备验收完成，系统运转 （正常/不正常）， （符合/不符合）设备设计要求。建设方签章年月日监理方签章年月日施工方签章年月日b) 冷水机组序号项目实际值结论1冷水机组型号MYA-10F符合要求不符合要求2冷水机组数量4符合要求不符合要求3冷水机组制冷量29KW符合要求不符合要求4冷水机组工作状态正常异常5水泵型号符合要求不符合要求6水泵数量2符合要求不符合要求7水泵工作状况一用一备符合设计要求不符合设计要求遗留问题及整改意见结论：以上设备验收完成，系统运转正常，符合设备设计要求，批准验收。建设方签章年月日建设方签章年月日施工方签章年月日c) 配电系统配电系统验收项目：UPS室配电柜、机房配电柜、机房强电列头柜、22层屋面水冷机组配电柜、低密区办公用配电柜、播控中心配电箱序号验收内容结论1安装位置符合要求不符合要求2配电柜无划痕、断裂、外观平整、安装紧固平稳符合要求不符合要求3配线线径符合要求符合要求不符合要求4配电柜接地符合要求不符合要求5短路器配置符合使用要求符合要求不符合要求6短路器安装紧固符合要求不符合要求7配电柜标签清晰准确符合要求不符合要求8配电柜仪表安装符合要求不符合要求9配电柜仪表测量数值类型符合要求不符合要求10配电柜进出线铺设符合要求不符合要求11电缆卡接符合要求不符合要求12电缆头制作符合要求不符合要求13电缆头绝缘符合要求不符合要求14断路器整定值-出场默认值符合要求不符合要求15断路器分断正常不正常16配电系统结构图有没有21零地电压实测： V符合要求不符合要求22配电柜消防联动：符合要求不符合要求23配电柜防雷：符合要求不符合要求24墙面插座可使用不能使用遗留问题及整改意见结论：以上设备验收完成，系统运转 （正常/不正常）， （符合/不符合）设备设计要求。建设方签章年月日监理方签章年月日施工方签章年月日d) 机柜系统序号项目实际值结论1机柜型号AR3100符合要求不符合要求2机柜数量16符合要求不符合要求3机柜PDU型号AP7553符合要求不符合要求4PDU数量32符合要求不符合要求遗留问题及整改意见结论：以上设备验收完成，系统运转 （正常/不正常）， （符合/不符合）设备设计要求。建设方签章年月日监理方签章年月日施工方签章年月日e) 大屏幕序号项目实际值结论1液晶监视器ZD-460HA03符合要求不符合要求2大屏幕数量12符合要求不符合要求3大屏显示单元品牌三星符合要求不符合要求4矩阵型号ZDV-32X32符合要求不符合要求5扣板定制符合要求不符合要求6扣板数量12符合要求不符合要求7结构架型号ZD-SF46符合要求不符合要求8结构架数量24符合要求不符合要求9屏幕专用线缆型号定制符合要求不符合要求10屏幕专用线缆数量1套符合要求不符合要求11VGA分频器型号1分16符合要求不符合要求12VGA分频器数量1符合要求不符合要求13VGA分频器型号1分8符合要求不符合要求14VGA分频器数量1符合要求不符合要求15分频器专用线缆型号定制符合要求不符合要求16分频器专用线缆数量1套符合要求不符合要求17视频矩阵型号V-3232符合要求不符合要求18视频矩阵数量1符合要求不符合要求19控制软件版本号ZDv3.0符合要求不符合要求20控制软件数量1符合要求不符合要求遗留问题及整改意见结论：以上设备验收完成，系统运转 （正常/不正常）， （符合/不符合）设备设计要求。建设方签章年月日监理方签章年月日施工方签章年月日f) 视频监控及门禁系统验收序号项目实际值结论1指纹识别读卡器型号F8符合要求不符合要求2指纹识别读卡器数量3符合要求不符合要求3感应读卡器型号RD03符合要求不符合要求4感应读卡器数量11符合要求不符合要求5双门电控锁型号ML-SH02符合要求不符合要求6双门电控锁数量5符合要求不符合要求7单门电控锁型号ML-SH01符合要求不符合要求8单门电控锁数量2符合要求不符合要求9双门控制器型号BACC-2符合要求不符合要求10双门控制器数量4符合要求不符合要求11门禁系统监控软件版本号VISIA-MJM符合要求不符合要求12门禁系统监控软件数量1符合要求不符合要求13感应卡ID符合要求不符合要求14感应卡数量100符合要求不符合要求15彩色半球摄像机型号DS-2CC172P符合要求不符合要求16彩色半球摄像机数量3符合要求不符合要求17彩色枪式摄像机型号DS-2CC112P符合要求不符合要求18彩色枪式摄像机数量4符合要求不符合要求198路视频记录监控主机型号DS-8008HE-S符合要求不符合要求208路视频记录监控主机数量1符合要求不符合要求21大容量硬盘容量200G符合要求不符合要求22大容量硬盘数量6符合要求不符合要求23开关电源型号定制符合要求不符合要求24开关电源数量5符合要求不符合要求遗留问题及整改意见结论：以上设备验收完成，系统运转 （正常/不正常）， （符合/不符合）设备设计要求。建设方签章年月日监理方签章年月日施工方签章年月日六、 施工项目验收结论6.1建设方结论建设方单位（签章）6.2 施工方单位结论施工方单位（签章）6.3监理单位结论监理单位（签章）
