AV系统设计.pptx

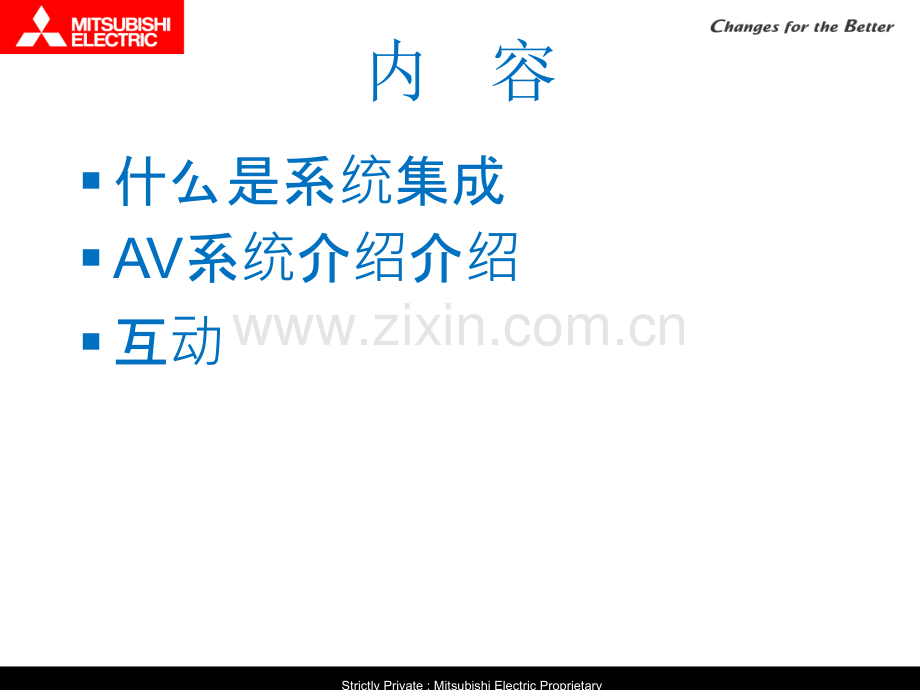

Strictly Private;Mitsubishi Electric Proprietary什么是系统集成AV系统介绍介绍互动内 容Strictly Private;Mitsubishi Electric Proprietary什么是系什么是系统集成集成 定义 系统集成是在系统工程科学方法的指导下，根据用户需求，优选各种技术和产品，将各个分离的子系统连接成为一个完整可靠经济和有效的整体，并使之能彼此协调工作，发挥整体效益，达到整体性能最优。构成 设备系统集成：智能建筑系统集成、计算机网络系统集成、安防系统集成。应用系统集成：行业信息化解决方案集成。我们的系统集成属于智能建筑和安防系统集成的整合体。Strictly Private;Mitsubishi Electric Proprietary什么是系什么是系统集成集成 我们所谓的系统集成：智能视听系统集成是智能建筑系统集成的的一部分，只是显示、扩声和控制等。Strictly Private;Mitsubishi Electric Proprietary简 介介A：audio 音频 包括音源、前级处理、激励驱动、音效处理（效果处理/均衡处理/反馈抑制/回声抑制/压限处理等）、功率输出、声音的还原V：video 视频 包括视频源、驱动放大、格式转换、图像的还原C：control 控制 包括触摸屏、控制主机、控制信号输出设备Strictly Private;Mitsubishi Electric Proprietary第一部分第一部分 音音频部分部分 话筒/光盘机/卡座/MD等音频源 调音台/效果器/反馈抑制器/回声抑制器等前级处理均衡器/压限器等后级处理功放功率输出扬声器（喇叭）声音的还原Strictly Private;Mitsubishi Electric Proprietary1、音、音频源源1）线性输出：LINE光盘机：CD、VCD、DVD、MD、DVR等磁带机：卡座（TAPE）、录像机（VCR）等其 它：PC、调谐器（TUNER）输出阻抗高；信号输出辐值高Strictly Private;Mitsubishi Electric Proprietary2）话筒输出：MIC输出阻抗相对较低、信号输出幅值低电容式：灵敏度高、要提供幻像电源才能工作(12-48V)价格较高。鹅颈式、界面式动圈式：灵敏度低；无需电源；价格相对较低一般为手持式Strictly Private;Mitsubishi Electric Proprietary2、前、前级处理器理器1）调音台 其常用品牌有：BEHRINGER（百灵达）；SPIRIT（声艺）；YAMAHA（雅玛哈）等等 能将话筒及各种线性输入进行混音、切换、音效处理并输出的设备。一般按其编组进行分类Strictly Private;Mitsubishi Electric ProprietaryBEHRINGER(百灵达百灵达)Strictly Private;Mitsubishi Electric Proprietary2）效果器 其常用品牌有：BEHRINGER DSP1024（百灵达）；SPIRIT DSP2020/2000/3000（声艺）；YAMAHA REV100（雅玛哈）等等 在卡拉OK演唱中，为了增加效果和现场的演唱气氛而采用的一种设备,一般仅用于演唱场合Strictly Private;Mitsubishi Electric Proprietary3）反馈抑制器 当扬声器的声音被MIC拾取后，经过放大，又从扬声器输出，又被MIC拾取，再次放大；当某一频率的信号强度大到一定程度时。正反馈过程，又称啸叫。在扩声系统中是极其有害和禁止的调音台功放Strictly Private;Mitsubishi Electric Proprietary如何解决反馈？1、减小扬声器的输出音量但使得总的增益降低，音量达不到现场要求2、增大MIC与扬声器之间的距离如果房间的空间有限的话，就不容易达到3、采用均衡器，降低反馈频率点的增益使得反馈点周边频率的增益也下降，使的整体效果有所降低4、采用专业反馈抑制器只降低反馈点的增益，其周边频率不受影响Strictly Private;Mitsubishi Electric Proprietary均衡器与反馈抑制器对解决反馈点的比较1）采用均衡器来抑制啸叫 fo:啸叫点频率；fh fL:损失的频率2）采用反馈抑制器来抑制啸叫Strictly Private;Mitsubishi Electric Proprietary 反馈抑制器一般串接于话筒回路中,尽量避免串接于音乐回路内 工程中常使用的反馈抑制器有 BEHRINGER DSP1124（百灵达）；SPIRIT DSP8000（声艺）；YAMAHA（雅玛哈）等等Strictly Private;Mitsubishi Electric Proprietary4）回声抑制（ECHO CANNEL）回声指：在远程视像会议、电话会议等特定场合，自己的声音经过对方扬声器发出来，又被对方的话筒拾音放大，经过电路又传回本方的扬声器发声，即自己又听到自己延迟的讲话的声音。（如下图）Strictly Private;Mitsubishi Electric Proprietary16系系统解决方案解决方案Strictly Private;Mitsubishi Electric Proprietary如何解决回声问题？目前解决回声问题还仅限于硬件，软件还不能很 好地处理这一问题。目前有几款数字调音台均有此功能：VORTEX、CLEARONE系列、BIAMP FELX等，以及所有的视频会议、电话会议终端。Strictly Private;Mitsubishi Electric Proprietary4、后、后级处理器理器1）均衡器（EQ）为了弥补房间的声场缺陷和由于设备等引起的某些频率增益较低的情况，可采用均衡器来解决。它可以同时提高信号的增益 一般可分为简易型：LOW、MIDDLE、HIGH 11段和31段等几种，其品牌：BEHRINGER（百灵达）；SPIRIT（声艺）；YAMAHA（雅玛哈）等等Strictly Private;Mitsubishi Electric Proprietary几种常用的均衡器几种常用的均衡器BEHRINGER GEQ3102SPIRIT EQ230SPIRIT SEQ231SPIRIT SEQ830cYAMAHA Q2031BYAMAHA GQ2015AYAMAHA GQ1031CStrictly Private;Mitsubishi Electric Proprietary2）延时压缩限幅器（压限器）为了保护扬声器不被大信号损伤及不失真地还原音乐，同时为了使不同位置的音箱的直达声在同一时间到达听者耳朵，一般在功放前一级加上延时压限器 当有大幅值信号来临时，它将按照预先设定的压缩比对达到一定值的信号进行一定的幅值压缩，使得信号的幅值不得超过设定值。从而保护了音箱和功放。同时它对信号也有一定的增益作用 可用DELAY功能，使不同位置的扬声器延时不同的时间发声。使听者有较好的声场感Strictly Private;Mitsubishi Electric Proprietary压缩限幅器（压限器）SPIRIT DSP-6000BEHRINGER MDX-1600YAMAHA GC2020CStrictly Private;Mitsubishi Electric Proprietary5、数字音、数字音频处理器理器 为了定量的衡量音频处理系统，便于系统的集成化管理，提高系统的技术含量，减低对系统操作者的技术要求，同时减少由于系统的繁杂而带来的干扰，特出现了数字音频处理器，包含音频的前级处理和后级处理。一般包括以下几个处理过程：输入缓冲 调节AD模数转换输入增益调整输入信号处理信号矩阵切换输出增益调整DA数模转换输出缓冲调节Strictly Private;Mitsubishi Electric Proprietary其中其中输入信号入信号处理包括理包括:回声抑制调整Echo Cancel噪声抑制调整Noise Cancel均衡器调整Filter自动增益调整AGC延时压限调整SL静音控制Mute 以上所有控制均可通过软件来设置，并可保存为相应预设，使用时只要调用预设位即可完成所有设置。Strictly Private;Mitsubishi Electric Proprietary主要数字音主要数字音频处理器有理器有:1）VORTEX/CLEARONE系列2）ASPI系列3）BIAMP系列Strictly Private;Mitsubishi Electric Proprietary6、功率放大器、功率放大器1）AV功放 将信号放大到一定程度来推动扬声器发声，可分为AV功放、定压功放、定阻功放等 用于家庭影院，能满足多路、多声道输入，多声道输出。它包括前置信号处理和后级功率放大，其中还包括简单的视频信号切换。一般均能完成AC-3解码、杜比环绕转换等各种声场的转换功能Strictly Private;Mitsubishi Electric Proprietary2）定压功放 一般在公共广播系统中使用。一般采用70V100V输出，可同时接几个、几十个、甚至上百个符合要求的负载，一般为吸顶扬声器，且每个扬声器的功率在310W之间。Strictly Private;Mitsubishi Electric Proprietary3）定阻功放 一般在专业音频扩声系统中使用。属于纯后级功放 一般有两个独立的输入、输出通道，要求输入信号比较大，输出阻抗一般为28，输出功率较大，每个声道从100W500W不等。Strictly Private;Mitsubishi Electric Proprietary7、扬声器声器1）吸顶扬声器 将电信号转换成声信号的设备，它的好坏直接影响整个音频系统。相当于人的声带。根据用途可分为：吸顶扬声器、音箱 根据频响可分为：全域音箱、中高音音箱、低音音箱 根据使用电源情况可分为：有源音箱、无源音箱一般为天花式安装，功率较小，一般为定压式Strictly Private;Mitsubishi Electric Proprietary2）音箱 一般为箱体结构，吊装、支架安装、落地安装等，功率较大，一般为定阻式Strictly Private;Mitsubishi Electric Proprietary音箱基本参数音箱基本参数 音箱的主要参数：频率响应、标称功率、灵敏度、阻抗等1）频率响应 简称频响，衡量音箱对高、中、低各频段信号均匀再现的能力。对器材频响的要求有两方面，一是范围尽量宽，即能够重播的频率下限尽量低，上限尽量高；二是频率范围内各点的响应尽量平坦，避免出现过大的波动。一般而言，可根据频响将音箱分为：全域音箱、中高音音箱、低音音箱。低频：20-200Hz；中低频：200-600Hz；中高频：600Hz-6KHz；高频：6-16KHzStrictly Private;Mitsubishi Electric Proprietary2）标称功率 额定功率通称指音箱能够长期承受这一数值的功率而不致损坏，这不意味着一定需要这么大功率的功放才推得动，音箱的驱动难易主要由其灵敏度和阻抗特性来决定。也不意味着不能配输出功率大于音箱额定功率的功放。为了有效的保护音箱，特别是高音单元，一般地功放的功率均要大于音箱的功率：一般场合：功放功率为音箱功率的1.5 2倍 场影院合：功放功率为音箱功率的22.5倍 户外演出院合：功放功率为音箱功率的3倍左右Strictly Private;Mitsubishi Electric Proprietary3）灵敏度 灵敏度是指给音箱施加1W的输入功率，在喇叭正前方1米远处能产生多少分贝的声压值。灵敏度是反映音箱好坏的重要参数。灵敏度越高，音箱越好。一般专业音箱的灵敏度均高于90db 如：98db 1w,1m 给音箱加1W的输入功率，在音箱的前方1米处能产生98db的声压Strictly Private;Mitsubishi Electric Proprietary4）阻抗 即音箱的负载大小：一般为48 为了获得合理较大的音量，同时为了保护功放和音箱，一般地要求功放的输出阻抗与音箱的阻抗相等，即阻抗匹配Strictly Private;Mitsubishi Electric Proprietary第二部分第二部分 视频部分部分DVD/VCR CAMERA等视频源 矩阵/切换器等矩阵切换转换器、倍频器降频器等信号处理投影机/背投箱体/PDP/显示器等显示输出长线驱动器/有源接口面板/分配器等驱动放大器Strictly Private;Mitsubishi Electric Proprietary1、视频源源包括DVD、VCR、视像会议终端、摄像机等Strictly Private;Mitsubishi Electric Proprietary2、长线驱动器器/接口面板接口面板 为了能使外来设备较好的接入系统，同时使信号在长距离传输下不受损失，一般地加入接口面板。1）、接口面板 无源接口面板：仅仅起到接插的目的，无放大功能，无需供电Strictly Private;Mitsubishi Electric Proprietary 有源接口面板：起信号放大和驱动作用,可减少由于视频的长距离传输导致的信号衰减。需要对其供电KRAMER VPM-2EXTRON RGB109xiEXTRON RGB464xiStrictly Private;Mitsubishi Electric Proprietary 2)、分配器 对信号起分配作用，同时对信号有一定的放大作用Strictly Private;Mitsubishi Electric Proprietary3、视频切切换矩矩阵 主要起信号的切换及信号的分配作用 可分为视频矩阵和VGA/RGB矩阵 主要技术参数有:带宽、输入输出接口数量、接口类型等 其主要品牌有：EXTRON、AUTOPATCH、KRAMER、LIGUO、CREATOR 等 1）、视频矩阵Strictly Private;Mitsubishi Electric Proprietary 2）、VGA/RGB矩阵(计算机矩阵)Strictly Private;Mitsubishi Electric Proprietary4、信号、信号转换器器 为了适应不同的显示设备和更好的视频显示效果，有时要对视频信号进行升频和降频处理VGASVGAXGASXGASXGA+UXGAQXGANTSCPALHDTV800 x600VCDDVD352x2881920 x1080水平220线水平500线1366x10241600 x12002048x1536352x2401024x7681028x1024640 x4801400 x1050（5:4）Strictly Private;Mitsubishi Electric Proprietary 一般有：EXTRON USP405（万能转换器）KRAMER VP-723（V/YC/VGA/DVI转HD）Strictly Private;Mitsubishi Electric Proprietary5、显示示设备1、电视机：视频显示2、等离子(PDP)：视频/RGB显示CRTLCDStrictly Private;Mitsubishi Electric Proprietary3、投影机：视频/RGB显示4、背投显示：视频/RGB显示Strictly Private;Mitsubishi Electric Proprietary屏幕尺寸屏幕尺寸对角线尺寸 60”84”100”150”200”1.2M1.5M3M4M高 度0.9M 1.7M 2M长 度 3M2.25M1.2MStrictly Private;Mitsubishi Electric Proprietary第三部分第三部分 控制部分控制部分触摸屏控 制 器控制主机电动屏幕矩阵AV设备灯光调节电动窗帘Strictly Private;Mitsubishi Electric Proprietary47系系统解决方案解决方案Strictly Private;Mitsubishi Electric Proprietary1、触摸屏、触摸屏1）、有线的CT1000TPS-12TPS-4TPS-15L2）、无线的MT-500CST-1700 通过控制友好简洁的操作界面对整个系统进行控制操作，需要软件人员对其进行编程Strictly Private;Mitsubishi Electric Proprietary2、控制主机、控制主机 整个控制系统的核心 CP2 AV2 PRO2一般包括一般包括:n3-6 RS-232/422/485 串口串口n8 8 I/OI/O口口n8 IR OUTn8 弱电继电器弱电继电器n快思聪网络接口快思聪网络接口n前前/后计算机通讯接口后计算机通讯接口Strictly Private;Mitsubishi Electric Proprietary3、辅助助设备 音量调节模块电源模块强电控制模块调光模块红外发射棒Strictly Private;Mitsubishi Electric Proprietary5141系系统解决方案解决方案Strictly Private;Mitsubishi Electric Proprietary互互动？Strictly Private;Mitsubishi Electric Proprietary
