技术要求　

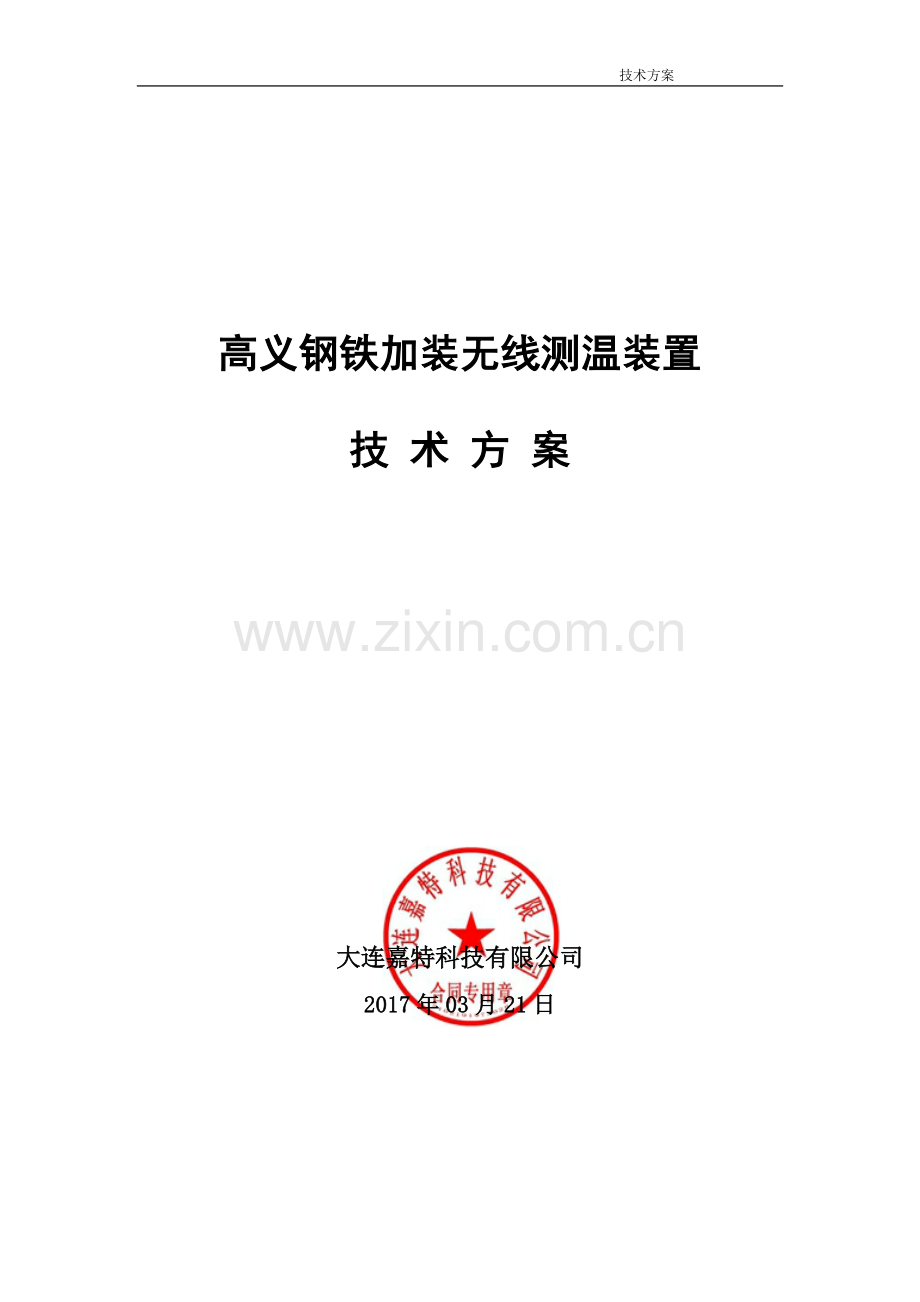

高义钢铁加装无线测温装置
技 术 方 案

大连嘉特科技有限公司
2017年03月21日

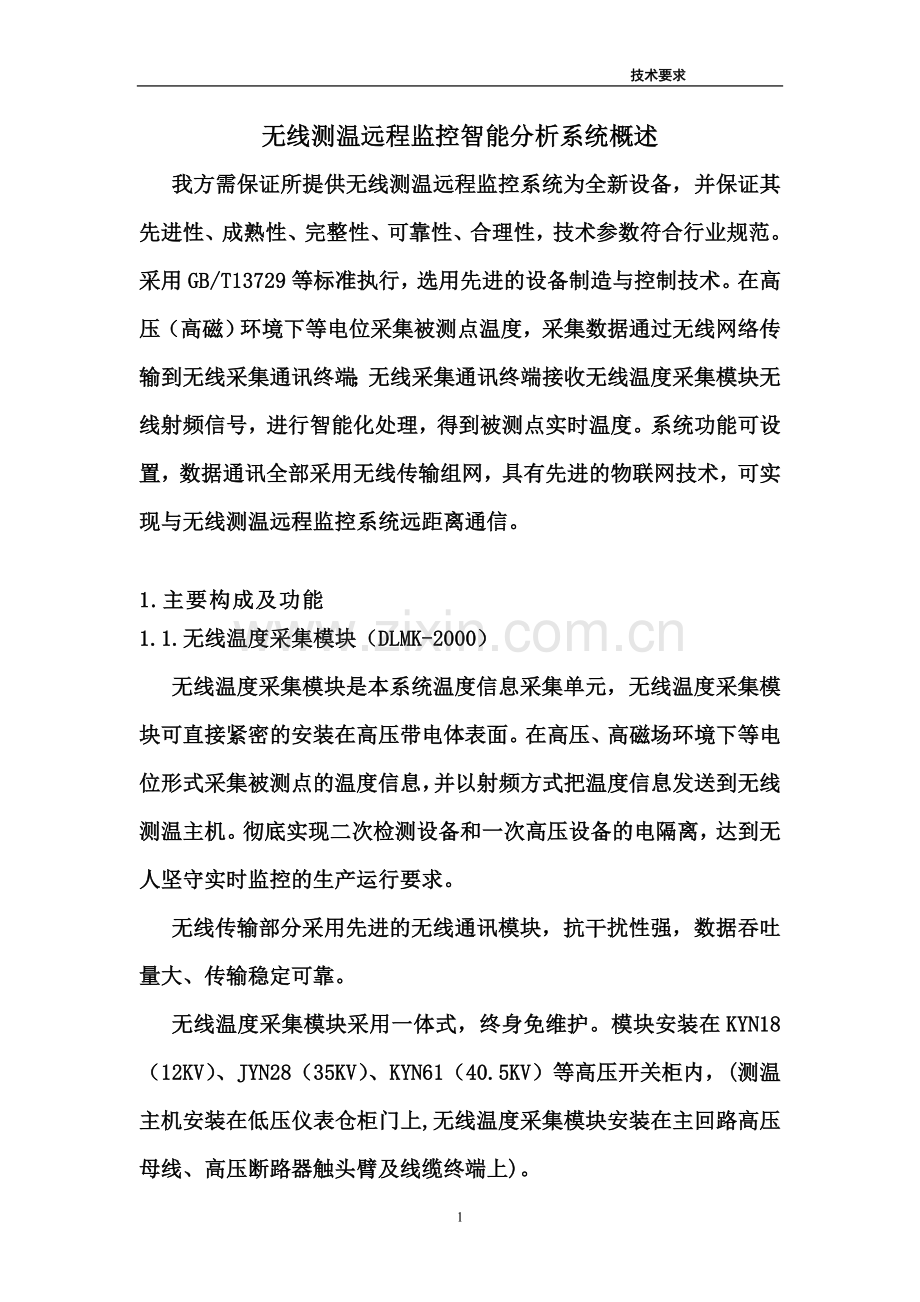

无线测温远程监控智能分析系统概述
我方需保证所提供无线测温远程监控系统为全新设备，并保证其先进性、成熟性、完整性、可靠性、合理性，技术参数符合行业规范。采用GB/T13729等标准执行，选用先进的设备制造与控制技术。在高压（高磁）环境下等电位采集被测点温度，采集数据通过无线网络传输到无线采集通讯终端；无线采集通讯终端接收无线温度采集模块无线射频信号，进行智能化处理，得到被测点实时温度。系统功能可设置，数据通讯全部采用无线传输组网，具有先进的物联网技术，可实现与无线测温远程监控系统远距离通信。

1.主要构成及功能
1.1.无线温度采集模块（DLMK-2000）
无线温度采集模块是本系统温度信息采集单元，无线温度采集模块可直接紧密的安装在高压带电体表面。在高压、高磁场环境下等电位形式采集被测点的温度信息，并以射频方式把温度信息发送到无线测温主机。彻底实现二次检测设备和一次高压设备的电隔离，达到无人坚守实时监控的生产运行要求。
无线传输部分采用先进的无线通讯模块，抗干扰性强，数据吞吐量大、传输稳定可靠。
无线温度采集模块采用一体式，终身免维护。模块安装在KYN18（12KV）、JYN28（35KV）、KYN61（40.5KV）等高压开关柜内，(测温主机安装在低压仪表仓柜门上,无线温度采集模块安装在主回路高压母线、高压断路器触头臂及线缆终端上)。
1.2. 无线采集通讯终端（DLJTZD-2013）
主要负责接收无线温度/温湿度采集模块的温度数据、数据处理、数据显示预/报警等功能控制，可以支持最多512路无线温度采集模块或无线温湿度采集模块接入；
通讯地址、无线频率、模块路数、报警温度上限、报警输出方式、语音提示策略均可根据现场实际情况进行配置。
无线采集通讯终端通过无线组网介入后台，现场无需布线，组网距离可达8公里。通讯采用高效的循环交织纠检错编码，抗干扰和灵敏度都大大提高。并提供了多个频道的选择，可在线修改通讯波特率、收发频率、发射功率、空中速率等各种参数。

1.3无线测温远程监控系统（DLJT-2000G/H）
无线测温后端集中监控系统适合用于大规模测温模块的集中、远程监控。系统采用BS结构，可以通过以太网在任何一个电脑上显示集中温度监控界面。系统具有GSM短信实时报警功能，可以在设定的预/报警条件达到时，实时发送预/报警短信到移动终端。系统具有云端数据存储，发生预/报警时可主动推送到移动终端、电脑的APP上或推送到微信上，用户也可以通过APP或微信随时连接到云端，监视整个系统运行状态。
用户可以通过移动终端扫描后台柜正面的二维码下载APP，支持安卓、苹果IOS、Win10 Mobile多平台，使用PC机可以安装X86平台APP。安装APP后移动终端或PC机可以随时连接云端监视运行数据或接收预/报警推送信息。
支持语音预/报警、灯光预/报警，对于每个主机、子机名称和ID都可以设定，对于每个子机可以设定单独的预/报警温度。语音播报内容可按用户习惯进行个性化编辑。
具有强大的数据记录功能，可以实时温度显示、实时温度柱状图显示，能随时查询历史温度记录，并可方便打印报表，显示界面可根据用户需求灵活定制，适合不同系统及用户习惯。通过监控系统还可以对无线终端接收机进行设定，并支持标准、Modbus、CANbus等多种通迅协议。
可以灵活增添设备数量及修改，为以后扩容或改造提供方便。

2．系统功能
2.1.信息采集功能
利用无线温度采集模块，采集高压带电物体的温度。例如高压开关柜内动静触头和母线的联接处。无线温度采集模块可紧密安装在被测点上，实时在线采集被测点运行中的温度信息并以射频方式把温度信息发送到机柜终端机。可以在高压配电室直观看到每个检测点运行情况。

2.2.报警功能
出厂设置：t＜45℃正常运行；45℃≤t＜75℃预警；t≥75℃报警。无线测温远程监控系统可针对每一个测温点设置独立预警、报警门限，并具有预、报警灯及语音播报功能。

2.3.显示功能
无线采集通讯终端： LCD显示屏采用工业级图形液晶模块或64K彩屏，画面清晰，具有较好的观测效果。
无线测温远程监控系统：电站监控室终端机显示，通过无线远程通讯接口和人机界面将地理分布图、接点温度运行参数、预报警信息、历史参数等通过图形、数据、棒图等形式直观显示出来。界面显示良好清晰直观，工作人员可灵活操作。

2.4. 通信功能
无线测温主机具有无线远传接口，现场组网无需布线，组网距离可达8公里。主机和电站监控室工控机都设有数据通信接口，系统可按用户要求地址传送数据信息。
实现局域网和远程无线联网通信，通过中继器距离不受限制。

2.5. 无线温度采集模块与无线测温主机参数功能
出厂设置：无线采集通讯终端有4个频率通道供用户使用。可根据用户需求改变相关参数。运用地址修改器和专用配置软件可将接收机和温度传感器进行地址和相应参数的修改，方便客户对无线测温前端的灵活操作。
相关参数有：最大512路温度采集点数、通讯频率、通讯频段、主机地址、数据扫描时间、预/报警温度上限、系统时间等参数设定。

2.6.安全可靠
采集模块内部经过特殊工艺处理，温度采集点与被测接点紧密接触，温度参数变化通过无线传输方式到收发基站。无线温度采集模块本身不但具有良好的绝缘性还有极强的抗电磁干扰能力，采集到的温度信号准确可靠。无论是安装、运行、维修都会高度安全、可靠。本系统测温模块体积小，采用等电位安装，无线发送数据，不影响原有功能和电气设计特性，不会对一次设备产生任何干扰和影响，是一套独立的温度检测分析系统。

2.7.智能云数据物网联功能
系统具有云端数据存储，发生预/报警时可主动推送到移动终端、电脑的APP上或推送到微信上，用户也可以通过APP或微信随时连接到云端，监视整个系统运行状态。

2.7 性能指标及技术参数
无线温度采集模块：
※工作环境 -50℃-125℃连续长期工作稳定
※测温范围    -50℃-125℃
※测温误差    ±0.5℃
※测温精度    ±0.1℃
※电池寿命    8年以上
※无线传输功能（距离）  空旷无障碍100米以上
※安装方式 表带安装，耐温300℃

无线采集通讯终端（配箱体）：
※工作电压    AC85-265V DC110-385V
※工作环境 -40℃-85℃
※单台通道    6-64路
※通讯接口 通过无线组网通讯模块组网，可达8公里
※高压耐受电压    95KV
※雷电冲击电压    185KV
※电源端子对地绝缘电阻     ≥ 10MΩ
※电源端子对地工频耐受电压    2000V（Imin）
※安装方式 柜门安装，无需开口（有孔连接）

无线测温远程监控系统（机柜）：
※工作电压    AC220V
※工作环境 -40℃~85℃
※系统（机柜）通道 最大8通道
※终端机容量 最大254台/通道
※通讯接口 RS485、LAN、CAN、无线远传组网，可达8公里
※UPS 1000VA
3．设备制造标准及出厂检验标准
检验标准：
GB/T 13729-2002 《远动终端设备 》
检验仪器：
MIG0603MF EMC综合测试仪
TRA2000 EMC综合测试仪

检验项目及标准：
基本功能检验4项（*1）
合格
基本性能检验2项（*2）
合格
环境条件高温影响检验2项（*3）
通过环境测试温度 C2级
环境条件低温影响检验2项（*3）
通过环境测试温度 C1级
工频磁场抗扰度实验2项（*3）
符合GB/T 15153.1-4级，GB/T 17626.8-5级
脉冲磁场干扰影响检验2项（*3）
符合GB/T 17626.9-1998
阻尼振荡磁场扰度实验2项（*3）
符合GB/T 15153.1-4级，GB/T 17626.10-5级
射频电磁场辐射干扰影响检验2项（*3）
符合GB/T 17626.3-2006
*1：温度测量功能、温度测量值传输功能、通道监视功能、一发多收功能。
*2：无线数据通讯接口、温度值传输正确性。
*3：温度测量功能正确、能正确传输测量的温度值。

4．现场实施方案

厂区内共有N个配电站，每个站配一台无线采集通讯终端，接收站内多个配电柜中安装的无线测温模块。无线采集通讯终端将各测温点温度信息通过无线方式发送到值班室的无线采集通讯终端，再进入到后台统一集中监控。

5．供货范围
序号
名称
型号
单位
数量
备注
1
无线测温模块
DLMK-2000
个

按N个配电站，每个配电站平均N面开关柜，每个开关柜9个测温点估算
2
无线采集通讯终端
DLJTZD-2013
只
1
每个配电站1只
3
无线采集通讯终端保护箱
DLJTBX-900SZ
台
1

4
无线组网通讯模块
DLJTZW-8433
只
2
每个配电站1只，后台处1只
5
电源线
2x1.0MM2
米
100
以实际需求为准
6
后台柜
DLJT-2000G/H
台
1

7
服务
安装调试
次
1

8

9
