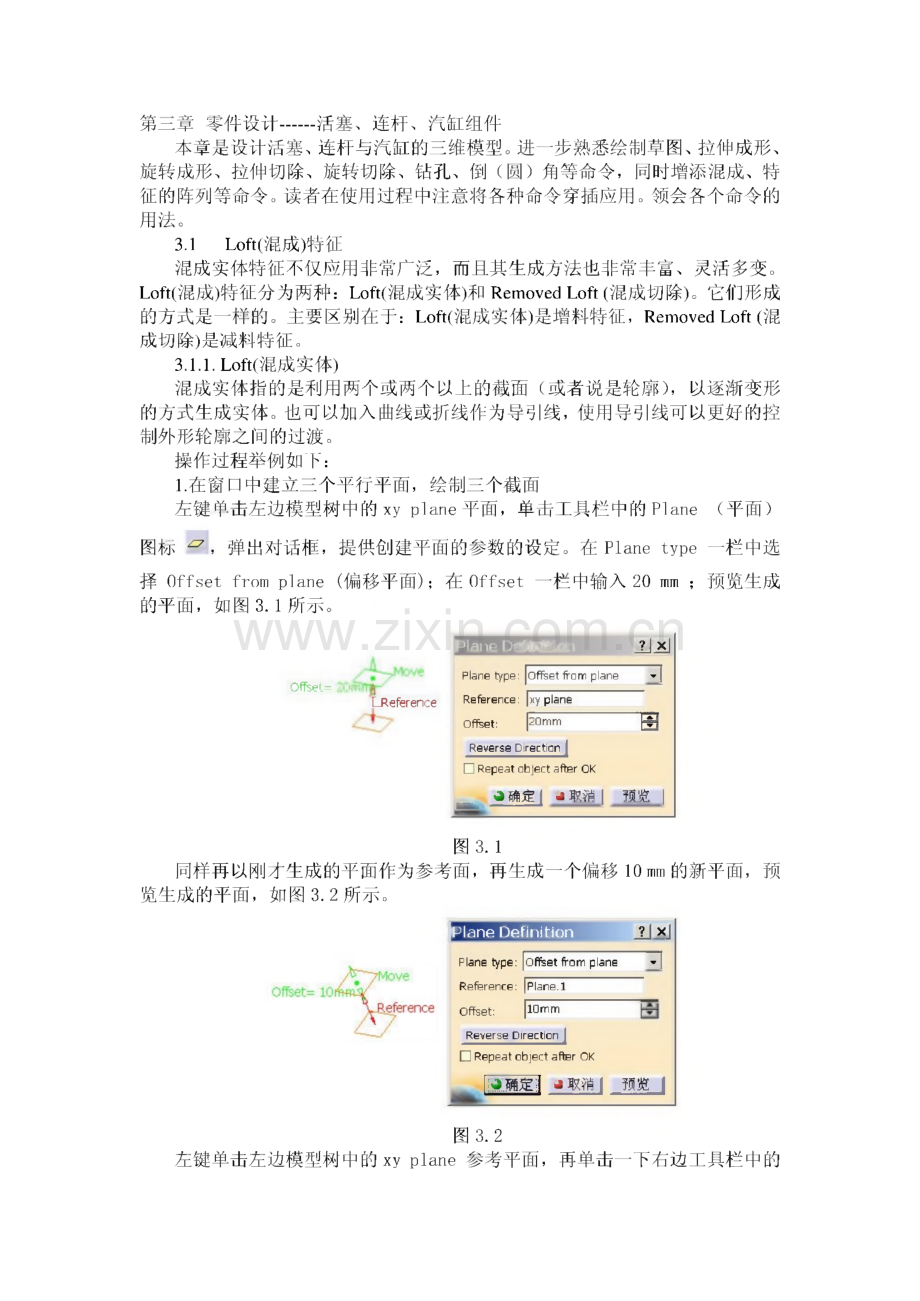

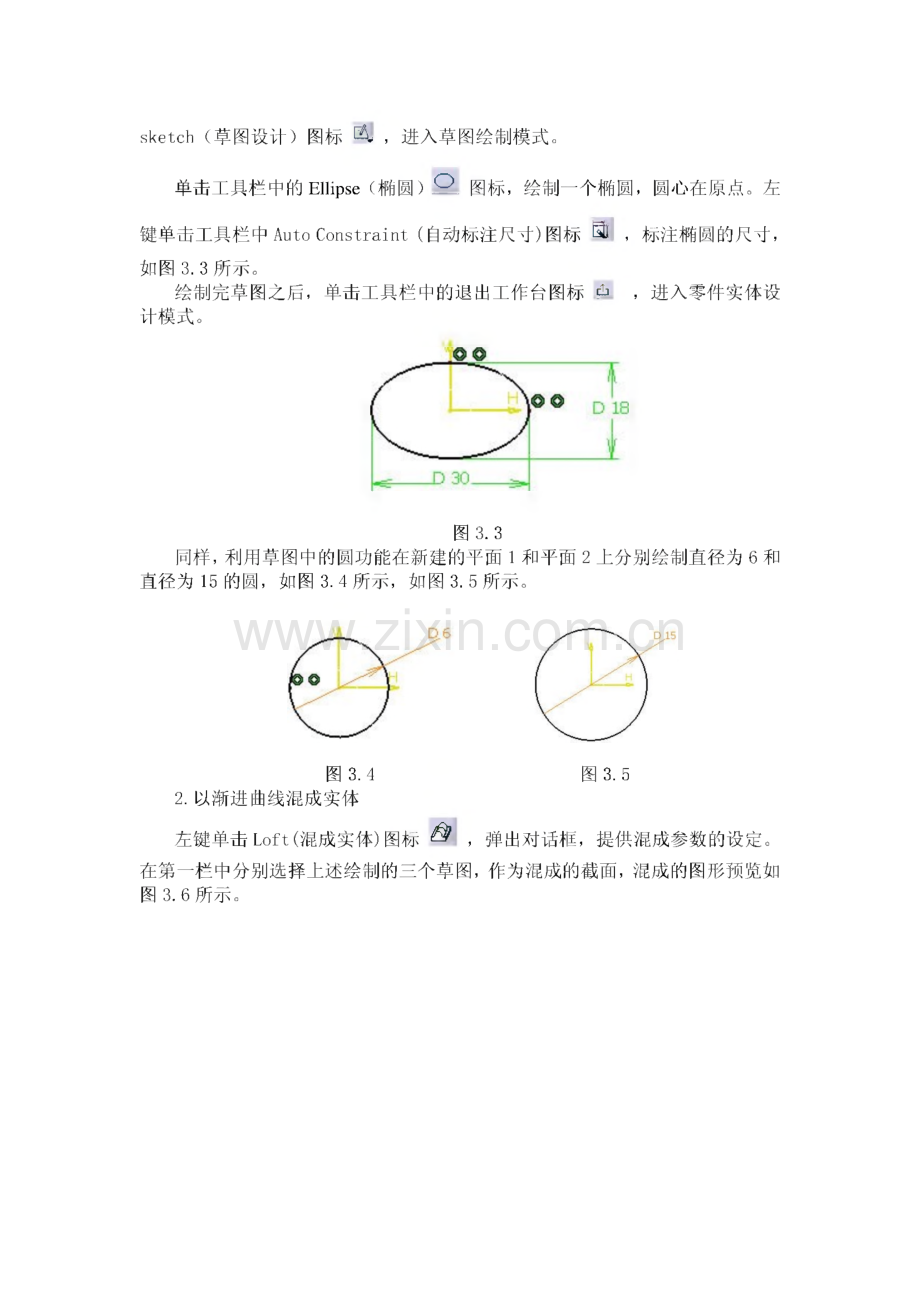

第三章 零件设计-一一活塞、连杆、汽缸组件本章是设计活塞、连杆与汽缸的三维模型。进一步熟悉绘制草图、拉伸成形、旋转成形、拉伸切除、旋转切除、钻孔、倒（圆）角等命令，同时增添混成、特 征的阵列等命令。读者在使用过程中注意将各种命令穿插应用。领会各个命令的 用法。3.1 Loft（混成）特征混成实体特征不仅应用非常广泛，而且其生成方法也非常丰富、灵活多变。Loft（混成）特征分为两种：Loft（混成实体）和Removed Loft（混成切除）。它们形成 的方式是一样的。主要区别在于：Loft（混成实体）是增料特征，Removed Loft（混 成切除）是减料特征。3.1.1.Loft（混成实体）混成实体指的是利用两个或两个以上的截面（或者说是轮廓），以逐渐变形 的方式生成实体。也可以加入曲线或折线作为导引线，使用导引线可以更好的控 制外形轮廓之间的过渡。操作过程举例如下：1.在窗口中建立三个平行平面，绘制三个截面左键单击左边模型树中的xy plane平面，单击工具栏中的Plane（平面）图标 0，弹出对话框，提供创建平面的参数的设定。在Plane type 一栏中选择Offset from plane（偏移平面）；在Offset 一栏中输入20 mm；预览生成 的平面，如图3.1所示。Plane DefinitionOffcet=20 济LReferenceaxPlane type:Offeet from plane|Reference:|xy planeOffeet:|20mm 囹Reverse Dir巳匚tion Repeat object after OK4 O确定1 取消|预览|图3.1同样再以刚才生成的平面作为参考面，再生成一个偏移10 mm的新平面，预 览生成的平面，如图3.2所示。Plane DefinitionJjxjPlane type:|Offeet from plane|Reference:|plane.l Offset:(Omm-Reverse DirectionJ Repeat object after OKI确定1取消I预览1I.图3.2左键单击左边模型树中的xy plane参考平面，再单击一下右边工具栏中的 sketch（草图设计）图标 四，进入草图绘制模式。单击工具栏中的Ellipse（椭圆）逐 图标，绘制一个椭圆，圆心在原点。左 键单击工具栏中Auto Constraint（自动标注尺寸）图标,标注椭圆的尺寸，如图3.3所示。绘制完草图之后，单击工具栏中的退出工作台图标M,进入零件实体设 计模式。图3.3同样，利用草图中的圆功能在新建的平面1和平面2上分别绘制直径为6和 直径为15的圆，如图3.4所示，如图3.5所示。图3.4 图3.52.以渐进曲线混成实体左键单击Loft（混成实体）图标 曲,弹出对话框，提供混成参数的设定。在第一栏中分别选择上述绘制的三个草图，作为混成的截面，混成的图形预览如 图3.6所示。liLoft Definition。确定I-取消I预览I图3.6点击确定。混成的模型如图3.7所示。保存为part3T。图3.73.以样条曲线混成实体上述模型省略了导引线，实际上它的导引线是渐进的曲线，我们也可以给它 们建立导引线。删去模型树中的混成特征 应，左键单击左边模型树中的yz plane 参考平面，再单击一下右边工具栏中的sketch（草图设计）图标凶J,进入草 图绘制模式。按住Ctrl键，分别选择三个截面，点击工具栏中的Project 3D Elements（3D 实体转换）图标 量，使之成三条直线，再单击Spline（样条曲线）P 图标，鼠标左键分别选择三条直线的三个端点，绘制一条曲线。双击鼠标左键结束样条 曲线，如图3.8所示。图3.8绘制完草图之后，单击工具栏中的退出工作台图标M,进入零件实体设 计模式。左键单击Loft（混成实体）图标 曲，弹出对话框，提供混成参数的设定。在第一栏中分别选择前面绘制的三个草图，作为混成的截面；在第二栏中选择刚 才绘制的样条曲线作为导引线；混成的图形预览如图3.9所示。Loft Definition:LolaxGuides|Spine|Coupling|Relimitation|N|Section|Tangent|Closing Point|1 Sketch.1 Extre mum.l2 Sketch.2 Extre mum.23 Sketch.3 Extre mum.3。确定|取消预览1图3.9点击确定。混成的模型如图3.10所示。保存为part3-2。图 3.104.以连续折线混成实体我们再将导引线变成折线来比较混成的实体不同，鼠标左键双击模型树中的 样条曲线草图，进入草图绘制模式，编辑草图。单击Profile（连续折线）图标，鼠标左键分别选择样条曲线中的三个控 制点，绘制一条折线。双击鼠标左键结束连续折线，再利用剪切功能将样条曲线 删去，如图3.11所示。图 3.11绘制完草图之后，单击工具栏中的退出工作台图标 时，进入零件实体设 计模式。左键单击Loft（混成实体）图标 曲,弹出对话框，提供混成参数的设定。在第一栏中分别选择前面绘制的三个草图，作为混成的截面；在第二栏中选择刚 才绘制的连续折线作为导引线；混成的图形预览如图3.12所示。图 3.12点击确定。混成的模型如图3.13所示，保存为part3-3。与前两个相比较,就会发现模型随着导引线的不同而变化着。图 3.133.1.2.Removed Loft（混成切除）混成切除指的是在实体上利用两个或两个以上的截面（或者说是轮廓），以 逐渐变形的方式切除实体。也可以加入曲线或折线作为导引线，使用导引线可以 更好的控制外形轮廓之间的过渡。操作过程举例如下：1.拉伸实体，建立基准面左键单击左边模型树中的xy plane参考平面，再单击一下右边工具栏中的 sketch（草图设计）图标 四，进入草图绘制模式。鼠标左键单击工具栏中的Circle（圆）图标Q,绘制一个圆，圆心在原点。单击constraint（尺寸限制）图标可，标注出圆的直径为30,修改尺寸后如 图3.14所示。图 3.14绘制完草图之后，单击工具栏中的退出工作台图标 回，进入零件实体设 计模式。在工具栏中单击pad（拉伸成形）图标 刈，弹出对话框，提供拉伸成形参数 的设定。在Type 一栏中选择Dimension,指定尺寸为50 1Tlm；在Selection 一 栏中选择刚才绘制的草图；如图3.15所示。图 3.15左键单击左边模型树中的xy plane平面，单击工具栏中的Plane（平面）图标弹出对话框，提供创建平面的参数的设定。在Plane type 一栏中选择Offset from plane（偏移平面）；在Offset 一栏中输入25 mm；的平面,如图3.16所示。预览生成图 3.16同样再以刚才生成的平面作为参考面，再生成一个偏移40 mm的新平面，预 览生成的平面，如图3.17所示。2XPlanePlane type:|Offeet from plane 勺Reference:|Plane.lOffset:|40mmaReverse Direction Repeat object after OK。确剧3取消预览1图 3.17左键单击左边模型树中的xy plane参考平面，再单击一下右边工具栏中的 sketch（草图设计）图标四，进入草图绘制模式。单击工具栏中的Hexagon（正六边形）Q 图标，绘制一个正六边形，标注 尺寸后如图3.18所示。图 3.18同样，利用草图中的正六边形功能在新建的平面1和平面2上分别绘制两个 正六边形，单击constraint（尺寸限制）图标 可，分别标注出两个正六边形 的参数。如图3.19所示，如图3.20所示。图 3.19图 3.202.混成切除实体左键单击Removed Loft（混成切除）图标 倒，弹出对话框，提供混成切 除参数的设定。在第一栏中分别选择前面绘制的三个正六边形草图，作为混成切 除的截面；混成切除的图形预览如图3.21所示。Removedax|Tangent|Closing Point|金向2-3.X-losmPon.ySketch.3Sketch.3.,.Sketch.1.Sketch.2Guides Spine|Coupling|RelimitationN|Section1 Sketch2 Sketch.2。确定1。取消1预览1图 3.21点击确定。混成切除的模型如图3.22所示，保存为part3-4。3.223.2 特征的阵列特征的阵列就是将一定数量的儿何元素或实体按照一定的方式进行规则有 序的排列。将特征进行有规律排列的过程就是特征的阵列。特征的阵列非常适合于有规律地重复创建数量众多的特征。它分为圆形阵列 和矩形阵列。3.2.1圆形阵列圆形阵列就是选择一个特征作为基本特征，以圆形数组方式重复应用这个基 本特征。操作过程举例如下：1.拉伸实体和切除孔左键单击左边模型树中的xy plane参考平面，再单击一下右边工具栏中的 sketch（草图设计）图标团I,进入草图绘制模式。单击工具栏中的Circle（圆）图标Q,绘制一个圆，圆心在原点。单击constraint（尺寸限制）图标 E,标注出圆的直径为100。如图3.23所示。图 3.23绘制完草图之后，鼠标左键单击工具栏中的退出工作台图标 电，进入零 件实体设计模式。在工具栏中单击pad（拉伸成形）图标 副，弹出对话框，提供拉伸成形参数 的设定。在Type 一栏中选择Dimension,指定尺寸为20 1Tlm；在Selection 一 栏中选择刚才绘制的草图；模型预览如图3.24所示。Reverse Direction|More OK|Cancel 预览 图 3.24点击OK,生成的模型如图3.25所示。图 3.25选择实体上表面作为草图参考平面，单击一下右边工具栏中的sketch（草 图设计）图标 四，进入草图绘制模式。单击工具栏中的Circle（圆）图标,绘制一个圆，圆心在原点。单击constraint（尺寸限制）图标百I,标注出圆的直径为100。如图3.26所示。图 3.26绘制完草图之后，鼠标左键单击工具栏中的退出工作台图标 电，进入零 件实体设计模式。2.阵列孔特征鼠标左键选择窗口模型树中的上一步骤中的孔特征，在工具栏中单击Circular Pattern（圆形阵列）图标文，弹出对话框，提供圆形阵列参数的设 定。如图3.27所示。图 3.27在 Parameters 一栏中选择 Instance（s）or total angle（数量与总角度），在 Instance（s）一栏中输入 7；在 Total angle 一栏中输入 360 度；在 Reference element（参考元素）一栏中选择实体的上表面，在Object 一栏中选择孔特征，单击0K,生成的孔阵列如图3.28所示。图 3.28在上述对话框中还有一个菜单，这个菜单是Crown Definition（环绕定义），它可以定义圆形阵列的圈数，双击模型树中的圆形阵列的特征，重新编辑圆形阵列的参数。如图3.29所示。图 3.29在Axial Reference菜单中，所有参数不变；左键单击Crown Definition菜单，在Parameters 一栏中选择Circle（s）or Circle spacing（圆的数量和圆的间距），在 Circle（s）一栏中输入2；在Circle spacing一栏中输入-20 mm；方向朝外为正,反之为负，这里选择负方向才有解。在Object 一栏中选择孔特征，单击0K,生 成的孔阵列如图3.30所示。图 3.30322矩形阵列矩形阵列就是选择一个特征作为基本特征，以矩形数组方式重复应用这个基 本特征。操作过程举例如下：1.拉伸实体和切除槽左键单击左边模型树中的xy plane参考平面，再单击一下右边，具栏中的 sketch（草图设计）图标团I,进入草图绘制模式。单击工具栏中retangent（矩形）图标口，在草图模式中绘制出一个矩 形，标注尺寸后如图3.31所示。图 3.31绘制完草图之后，鼠标左键单击工具栏中的退出工作台图标 电，进入零 件实体设计模式。在工具栏中单击pad（拉伸成形）图标 刈，弹出对话框，提供拉伸成形参数的设定。如图3.32所示。.?JxJPad Definition Mirrored extentMore Cancel 预览Reverse Direction图 3.32在Type 一栏中选择Dimension,指定尺寸为10 mm；在Selection一栏中 选择刚才绘制的草图；点击OK。生成的模型如图3.33所示。图 3.33选择实体上表面作为草图参考平面，单击一下右边工具栏中的sketch（草 图设计）图标 固，进入草图绘制模式。双击工具栏中的Circle（圆）图标,绘制两个圆，双击Bi-TangentLine（切线）图标,分别点击两圆的左右两个侧面，生成左右两条平行的切线。再利用剪切功能将多余的线段剪切掉，标注和修改尺寸后的草图如 图2.34所示。图 2.34绘制完草图之后，鼠标左键单击工具栏中的退出工作台图标A,进入零 件实体设计模式。2.阵列槽特征鼠标左键选择窗口模型树中的上一步骤中的槽特征，在工具栏中单击Rectangular Pattern（矩形阵列）图标谖，弹出对话框，提供矩形阵列参数的设定。如图3.35所示。axRectangular Pattern DefiOK 1 Cancel 1 预览 1图 3.35在 Parameters 一栏中选择 Instance（s）or Spacing（数量与间距），在 Instance 一栏中输入8；在Spacing 一栏中输入20 mm；在Reference element（参考元素）一栏中选择实体的上表面，预览图形中的阵列特征，如果阵列的特征不在实体上,则选择Reverse（反向）选项，在Object一栏中选择槽特征。点击0K。生成的 模型如图3 36所示。图 3.36在上述对话框中还有一个菜单，这个菜单是Second Direction（第二方向）菜 单），它可以定义矩形阵列的另一个方向，双击模型树中的矩形阵列的特征，重 新编辑矩形阵列的参数。如图3.37所示。图 3.37在First Direction（第一方向）菜单中，所有参数不变；鼠标左键单击Second Direction（第二方向）菜单，4 Parameters 一栏中选择 Instance（s）or Spacing（数量 与间距），在Instance（s）一栏中输入2；在Spacing 一栏中输入45 mm；在Reference element（参考元素）一栏中选择实体的上表面，如果有必要，选择Reverse（反 向）选项，在Object 一栏中选择孔特征。单击0K,生成的孔阵列如图3.38所示。图 3.383.3 活塞的创建1.进入软件，拉伸活塞本体在桌面双击印 图标（CATIA）,或者从开始一程序中点击CATIA软件,进入CATIA软件。选择开始-机械设计-*part design命令，进入零件模 块设计。左键单击左边模型树中的xy plane参考平面，或在窗口中央选择三平面中 的xy平面。再单击一下右边工具栏中的sketch（草图设计）图标固，即进入 草图绘制模式。单击工具栏中的Circle（圆）图标Q,绘制一个圆，圆心在原点。单击 constraint（尺寸限制）图标百,标注出圆的直径为50,修改尺寸后如图3.1 所示。图3.1绘制完草图之后，单击工具栏中的退出工作台图标 回，进入零件实体设 计模式。在工具栏中单击pad（拉伸成形）图标 到，弹出对话框，提供拉伸成形参数 的设定。如图3.2所示。图3.2在Type 一栏中选择Dimension,指定尺寸为44 mm；在Selection一栏中 选择刚才绘制的草图；点击确定。生成的模型如图3.3所示。图3.32.旋转切除活塞内部左键单击左边模型树中的yz plane参考平面，或在窗口中央选择三平面中 的yz平面。再单击一下右边工具栏中的sketch（草图设计）图标凶J,进入草 图绘制模式。单击工具栏中Axis（轴）图标,先绘制一轴线，为下一步的旋转切除 作准备，再单击工具栏中Profile（自由折线）图标 制,绘制草图，双击草图 的终点即结束自由折线。绘制的草图如图3.4所示。图3.4鼠标左键单击工具栏中Corner（倒圆角）图标 蟹，在草图上倒圆角，双击 圆角尺寸的数值，修改圆角值为R5。双击constraint（尺寸限制）图标曰,标注草图上所需尺寸。之后在工具 栏中单击“、（选择）图标，进行尺寸编辑。最后完成草图的绘制和修改。修改 尺寸后的草图如图3.5所示。图3.5鼠标左键单击工具栏中的退出工作台图标 心，退出草图模式，进入零件 实体设计模式。在工具栏中单击Groove（旋转切除）图标 随L弹出对话框，提供旋转切除参数的设定。如图3.6所示。Definition-Limits-Profile-Axis-Selection:|Sketch AxisReverse Direction|More OK|Cancel|预览 1 _First angle:|360degSelection:|Sketch.2 Thick Profilejdx图3.6在对话框中First angle 一栏中输入36 0度，在Second angle 一栏中输入 0度（通常默认状态也是这样），在Selection 一栏中选择刚才绘制的草图；则 下面的轴线选择一栏中会自动选择草图中的轴线，点击0K。生成的模型如图3.7 所示。图3.73.拉伸凸台我们先从活塞内部创建一个平面。单击工具栏中的Plane（平面）图标,弹出对话框，提供创建平面的参数的设定。在Plane type 一栏中选择Offset from plane（偏移平面）；在Reference一栏中选择yz plane（从窗口的目录树 上或工作台中选择，也可以在点击创建平面图标之前先选择该平面）；在Offset 一栏中输入10 mm；如果有必要，可以选择Reverse Direction（反向）；预览生 成的平面，如图3.8所示。图3.8点击确定，创建的平面如图3.9所示。图3.9鼠标左键单击创建的新平面，再单击一下右边工具栏中的sketch（草图设计）图标小，进入草图绘制模式。单击工具栏中的Circle（圆）图标,绘制一个圆，单击constraint（尺寸限制）图标可，标注出圆的直径为16,修改尺寸后如图3.10所示。D 16 14图 3.10鼠标左键单击工具栏中的退出工作台图标图,退出草图模式，进入零件 实体设计模式。在工具栏中单击pad（拉伸成形）图标见 的设定。如图3.11所示。，弹出对话框，提供拉伸成形参数图3.n在Type 一栏中选择Up to next；在Offset（偏移）一栏中输入0 mm（通 常默认状态都是0）;在Selection 一栏中选择刚才绘制的草图；点击0K。生成 的模型如图3.12所示。图 3.12左键点击一下左边模型树中上述刚完成的拉伸成形凸台的特征，再单击工具栏中的Mirror（镜像）图标 好，弹出对话框，提供镜像参数的设置。如图3.13 所示。图 3.13在Mirroring element（镜像元素）一栏中选择yz平面，点击0K。镜像的 特征如图3.14所示。图 3.14选择其中一个凸台的上表面作为草图参考平面，单击一下右边工具栏中的 sketch（草图设计）图标 必，进入草图绘制模式。单击工具栏中的Circle（圆）图标,绘制一个圆，单击constraint（尺 寸限制）图标或，标注出圆的直径为10,修改尺寸后如图3.15所示。图 3.15在工具栏中单击Pocket（拉伸切除）图标 词，弹出对话框，提供拉伸切除 参数的设定。如图3.16所示。2JXFirst LimitProfile/SurfeceSelection:|Sketch.5 ThickReverse SideJ Mirrored extentReverse DirectionType:I Dimens ion Depth:|40mm-Limit:|No selection三 囹预览|Cancel|凶图 3.16在Type 一栏中选择Dimension,指定尺寸为40 mm,在Selection一栏中 选择刚才绘制的草图；再选择Mirrored extent（镜像）选项；点击0K。生成 的模型如图3.17所示。图 3.174.旋转切除槽左键单击左边模型树中的yz plane参考平面，或在窗口中央选择三平面中 的yz平面。再单击一下右边工具栏中的sketch（草图设计）图标固，进入草 图绘制模式。单击工具栏中Profile（自由折线）图标 制，在活塞的右上侧绘制草图,双击草图的终点即结束自由折线。绘制的草图如图3.18所示。图 3.18双击constraint（尺寸限制）图标,标注草图上所需尺寸。之后在工具 栏中单击 k（选择）图标，进行尺寸编辑。最后完成草图的绘制和修改。修改 尺寸后的草图如图3.19所示。图 3.19鼠标左键单击工具栏中的退出工作台图标图,退出草图模式，进入零件 实体设计模式。在工具栏中单击Groove（旋转切除）图标 国，弹出对话框，提供旋转切除 参数的设定。如图3.20所示。Groove DefinitionSecond angle:|ode9LimitsFirst angle:R360degSelection:|Axis.l Reverse Direction I-ProfileSelection:|sketch.9 囱 Thick ProfileReverse SideAxisOK Cartel|预览 图囹图 3.20在对话框中First angle 一栏中输入36 0度，在Second angle 一栏中输入 0度（通常默认状态也是这样），在Selection 一栏中选择刚才绘制的草图；在 Axis Selection 一栏中选择窗口中的V轴，也可以选择活塞本体上的圆柱，系 统自动出现圆柱的轴线，此轴线跟V轴平行。作用是一样的。点击0K。生成的 模型如图3.21所示。图 3.215.钻孔单击活塞上部的小平面作为钻孔表面，如图3.22所示。图 3.22单击工具栏中的Hole（钻孔）图标目,弹出对话框，提供钻孔参数的设 定。在对话框中先打开Extension菜单，在第一栏中选择Up To Next（成型到 下一面）类型；在Diameter（直径）一栏中输入2 mm；在Offset（偏移）一栏 中输入0 mm（通常默认状态都是0）；单击右边的Positionning Sketch（草 Positionning Sketch-图位置）图标I-例，进入孔的草图模式状态，约束草图位置。双击constraint（尺寸限制）图标 注，标注孔的中心到H轴的距离为3.5；标注孔的中心与V轴在同一直线上，注意鼠标一定要点击上孔的中心，否则标 注的尺寸不会正确。如图3.23所示。图 3.23鼠标左键单击工具栏中的退出工作台图标 也，退出草图模式，返回孔的 定义对话框。如图3.24所示。图 3.24再打开Type菜单，在第一栏中选择Simple选项；再打开一下Thread Definition菜单，察看一下是否取消了 Threaded选项，如果未取消则取消这 个选项，通常默认状态是未选择的。至此，孔的定义已经完成。点击0K,生成的 孔如图3.25所示。图 3.25鼠标左键选择窗口模型树中的上一步骤中的孔特征，在工具栏中单击Circular Pattern（圆形阵列）图标文，弹出对话框，提供圆形阵列参数的设定。如图3.26所示。图 3.26在 Parameters 一栏中选择 Instance（s）or total angle（数量与总角度），在 Instance（s）一栏中输入 5；在 Total angle 一栏中输入 360 度；在 Reference element（参考元素）一栏中选择活塞的上表面，在Object 一栏中选择孔特征，单击0K,生成的孔阵列如图3.27所示。图 3.276.倒（圆）角在工具栏中单击Chamfer（倒角）图标Q，弹出对话框，提供倒角参数的 设定。在Mode 一栏中选择Lengthl/Angle；在Lengthl一栏中输入1.5 mm；在 Angle一栏中输入60度；在Object（s）to Chamfer 一栏中选择活塞的上表面的 外边线；在Propagation 一栏中选择Tangency选项。图形预览如图3.28所示。Mode:Length 1:Chamfer DefinitionAngle:Object(s)to chamfer:Propagation:ReverseaxOK|Cancel 预览，图 3.28在工具栏中单击Chamfer（倒角）图标，弹出对话框，提供倒角参数的 设定。在Mode 一栏中选择Lengthl/Angle；在Lengthl一栏中输入2 mm一栏中输入45度；在Object（s）to Chamfer 一栏中选择活塞的上表面的内边 线；在Propagation一栏中选择Tangency选项。图形预览如图3.29所示。图 3.29在工具栏中单击Edge Fillet（倒圆角）图标 啕，弹出对话框，提供倒圆 角参数的设定。在Radius 一栏中输入2 1Tlm，在Object（s）to fillets 一栏中分别选择两 个凸台底部的边线，在Propagation一栏中选择Tangency选项，图形预览如图 3.30所示。ax|Edge Fillet在Radius 一栏中输入0.5 mm，在Object(s)to fillets 一栏中分别选择 活塞槽的上下面的边线、活塞底面、活塞内边线，在Propagation 一栏中选择 Tangency选项，图形预览如图3.31所示。Edge Fillet DefinitiMore 2X图 3.31至此，活塞模型已全部完成。隐藏所有参考面后的模型如图3.80所示。保 存为 huo sai o图 3.323.4 连杆的创建1.进入软件，绘制连杆的一端草图在桌面双击用 图标（CATIA）,或者从开始程序中点击CATIA软件,进入CATIA软件。选择开始-机械设计-*part design命令，进入零件模 块设计。左键单击左边模型树中的xy plane参考平面，或在窗口中央选择三平面中 的xy平面。再单击一下右边工具栏中的sketch（草图设计）图标固，即进入 草图绘制模式。双击工具栏中的Circle（圆）图标 Q,绘制两个圆，圆心都在原点。双击 constraint（尺寸限制）图标百I,标注出两个圆的直径20和27,修改尺寸后如图3.1所示。绘制完草图之后，单击工具栏中的退出工作台图标M,进入零件实体设 计模式。2.拉伸成形本体进入零件实体设计模式之后，在工具栏中单击pad（拉伸成形）图标刈 出对话框，提供拉伸成形参数的设定。如图3.2所示。，弹图3.2在Type 一栏中选择Dimension,指定尺寸为12mm；在Selection一栏中选 择刚才绘制的草图；再选择Mirrored extent（镜像）选项；点击确定。生成 的模型如图3.3所示。图3.32.绘制连杆的另一端左键单击左边模型树中的xy plane参考平面，或在窗口中央选择三平面中 的xy平面。再单击一下右边工具栏中的sketch（草图设计）图标固，即进入 草图绘制模式。双击工具栏中的Circle（圆）图标，绘制两个同心圆。双击constraint（尺寸限制）图标可，标注出两个圆的直径10和15,圆心到原点 的距离是86。修改尺寸后如图3.4所示。图3.4单击工具栏中的退出工作台图标A,进入零件实体设计模式。在工具栏 中单击pad（拉伸成形）图标 可，弹出对话框，提供拉伸成形参数的设定。如图 3.5所示。图3.5在Type 一栏中选择Dimension,指定尺寸为9mm；在Selection 一栏中选 择刚才绘制的草图；再选择Mirrored extent（镜像）选项；点击确定。生成 的模型着色如图3.6所示。图3.64.建立基准面左键单击左边模型树中的xy plane参考平面，或在窗口中央选择三平面中 的xy平面。再单击一下右边工具栏中的sketch（草图设计）图标四，进入草 图绘制模式。左键选取大圆柱的外圆边线，单击工具栏中的Project 3D Elements（3D实体转换）图标 量，则在xy平面产生与圆柱外圆一样大小的圆。如图3.7所示。图3.7点击工具栏中Line（直线）图标，在圆的中间绘制一条与V轴平行 的直线；Intersection Point（交点）图标 警，分别点击圆和直线产生 两个交点。如图3.8所示。O图3.8单击constraint（尺寸限制）图标目，标注圆上两交点的距离为25mm,如 图3.9所示。图3.9双击工具栏中的Quick Trim（快速剪切）图标鼠标左键点击要剪除的 线段，将草图剪切成如图3.10所示的草图。这个草图将为下一步建立平面作基 础。Erffll图 3.10单击工具栏中的退出工作台图标由，退出草图模式。同理，再在xy平 面用上述同样的方法在小圆柱上绘制如图3.11所示的草图。a图 3.11单击工具栏中的Plane（平面）图标。，弹出对话框，提供创建平面的参数的设定。在 Plane type 一栏中选择 Angle/Normal to plane；在 Rotation axis 一栏中选择上一步在大圆柱上绘制的直线草图；在Reference一栏中选择 yz plane（从窗口的目录树上或工作台中选择，也可以在点击创建平面图标之前 先选择该平面）。如图3.12所示。Plane DefiiPlane type:|Angle/Normal to plane 司 Rotation axis:|Sketch.7dge.2 Reference:|yz planeAngle:pdeg Normal to plane Repeat object after OK。确定J取消I预览I图 3.12点击确定，创建的平面plane.1如图3.13所示。图 3.13同理，利用在小圆上绘制的直线和yz平面建立同样类型的平面plane.2,如图3.14所示。Plane DefinitionaxPlane type:|Angle/Normal to plane|Rotation axis:|Sketch,8dgeReference:|yz planeAngle:|3S1 囹Normal to plane Repeat object after OK。确定取消预览j图 3.145.混成连杆中段先绘制两个草图作为混成的截面。左键单击左边模型树中的plane.1参考 平面，或在窗口中央选择三平面中的plane.1平面。再单击一下右边工具栏中的 sketch（草图设计）图标四，即进入草图绘制模式。单击工具栏中Rectangle（矩形）图标 口，在草图模式中画出一个矩形，在工具栏中双击constraint（尺寸限制）图标 出，标注矩形的尺寸，如图3.15 所示。y_25_a-2.5受图 3.15单击工具栏中的退出工作台图标图,退出草图模式。左键单击左边模型树中 的plane.2参考平面，或在窗口中央选择三平面中的plane.2平面。再单击一下 右边工具栏中的sketch（草图设计）图标 四，进入草图绘制模式，绘制出如 图3.16所示的草图。.116.514 图 3.16单击工具栏中的退出工作台图标小，进入零件实体设计模式。左键单击Loft（混成）图标 曲，弹出对话框，提供混成参数的设定。在第一栏中分别选 择上述绘制的两个矩形草图，作为混成的截面，混成的图形预览如图3.17所示。图 3.18仔细查看混成的图形，发现混成的图形超出了大孔的范围。因此，要再重 新切除多余的部分。单击大圆的上表面作为草图基准面，再单击一下右边工具栏 中的sketch（草图设计）图标 四，进入草图绘制模式。左键选取大圆柱的内圆边线，单击工具栏中的Project 3D Elements（3D实体转换）图标定,则在 此平面产生与圆柱内圆一样大小的圆。如图3.19所示。图 3.19单击工具栏中的退出工作台图标 小，退出草图模式。左键单击右边工具 栏中的Pocket（拉伸切除）图标 回，弹出对话框，提供拉伸切除参数的设定。在Type 一栏中选择up to next,在Selection 一栏中选择刚才绘制的草图；图形预览如图3.20所示。图 3.20点击0K。生成的模型如图3.21所示。图 3.216.拉伸切除连杆中段单击大圆的上端面作为草图基准面，再单击一下右边工具栏中的sketch（草图设计）图标 四，进入草图绘制模式。按住Ctrl键分别选取连杆的边线和两 圆柱的外圆边线，单击工具栏中的Project 3D Elements（3D实体转换）图标 量，则在此平面产生与原边线相重合的边线。如图3.22所示。图 3.22双击工具栏中Line（直线）图标，分别在连杆的中段绘制两条直线（尽 量与连杆的边线平行）。按住Ctrl键选取其中一条直线和这一侧的边线。单击工具栏中Constraints Defined in Dialog Box（约束定义）图标，弹出约束 定义的参数对话框。选择Parallelism（平行）选项。如图3.23所示。Constraint Definition2X Distance DFix Length Coincidence Angle Concentricity Radius/Diameter Tangency Semi major axis Sparallelismj Semi minor axis Perpendicular Sym metry Horizonta I Midpoint Vertical Equidistant point图 3.23同样，约束定义另一侧的两条直线平行。在工具栏中双击constraint（尺 寸限制）图标片L,分别标注两平行直线之间的距离为2.5,如图3.24所示。图 3.24双击工具栏中的Quick Trim（快速剪切）图标仪的线段，将草图剪切成如图3.25所示的草图。2.5,鼠标左键点击要剪除2.5图 3.25单击工具栏中的退出工作台图标 小，退出草图模式。左键单击右边工具 栏中的Pocket（拉伸切除）图标 同，弹出对话框，提供拉伸切除参数的设定。在Type 一栏中选择Dimension,指定尺寸为9mm,在Selection一栏中选择刚才绘制的草图；如果方向显示反了，可以选择Reverse Direction（反向）；图形预览如图3.26所示。点击0K。生成的模型如图3.27所示。Reverse Direction-S图 3.26图 3.27左键点击一下左边模型树中上述刚完成的拉伸切除特征，再单击工具栏中的Mirror（镜像）图标 冷，弹出对话框，提供镜像参数的设置。如图3.28所示。图 3.28在Mirroring element（镜像元素）一栏中选择xy平面，点击0K。镜像的 特征如图3.29所示。图 3.297.倒圆角在工具栏中单击Edge Fillet（倒圆角）图标，弹出对话框，提供倒圆角参数的设定。在Radius 一栏中输入3mm,在Object(s)to fillet 一栏 中分别选择连杆中段的的四个角，如图3.30所示的四条边。2XEdge Fillet DefinitionRadius:Trim ribbonsOK|3mmObject(s)to fillet:Propagation:More|Cancel 预览图 3.30在Propagation 一栏中选择Tangency 一项，点击OK。生成的模型如图3.31所示。图 3.31同样，将连杆中段的另一端及中间的平面分别倒圆角1.5mm,至此，连杆模 型已经完成，隐藏各个参考面及草图，完成的模型如图3.32
