塔吊临近高压线防护方案(定稿).doc

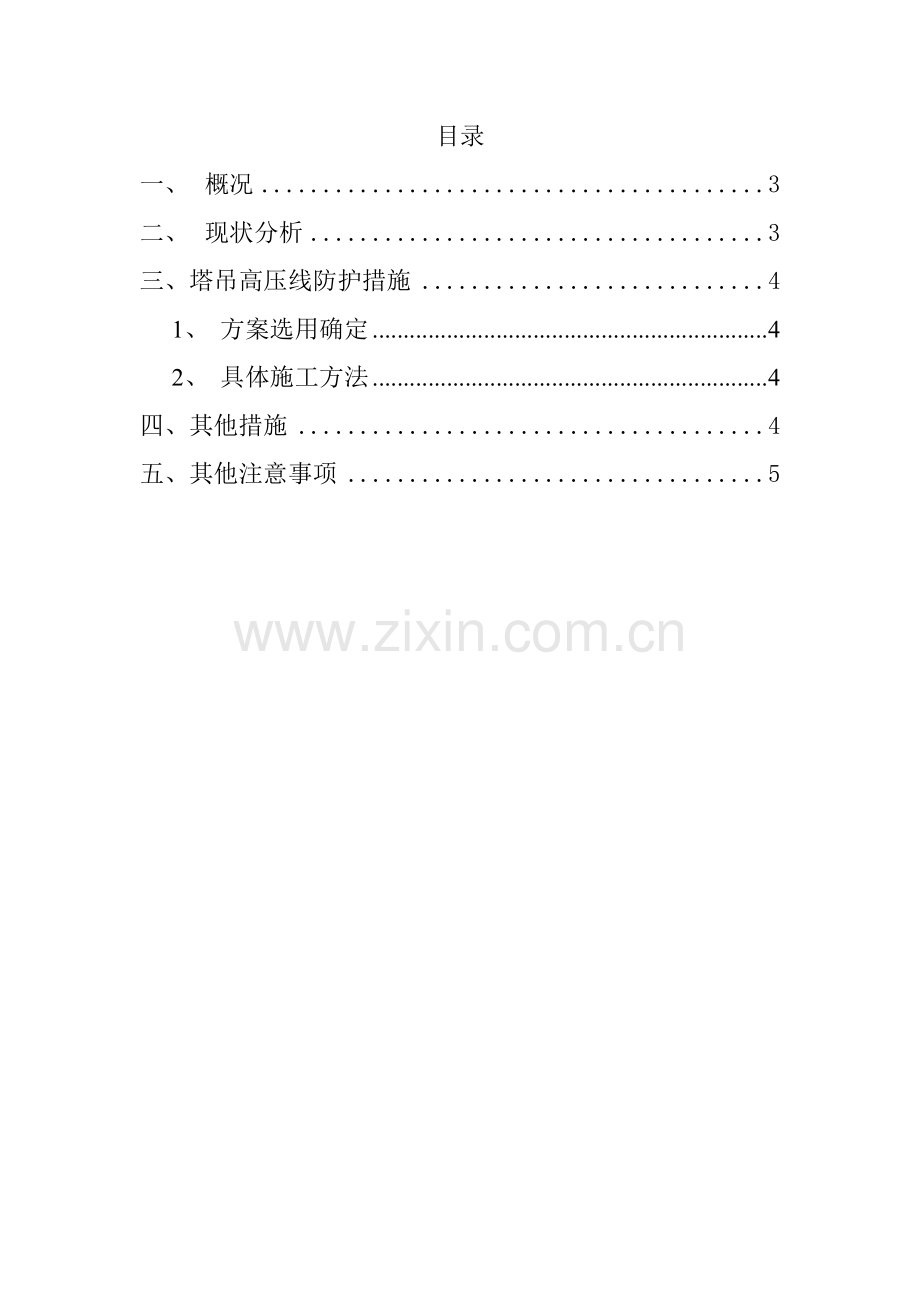

海南航天工程育种研发中心航天文昌中转站及育种中心塔吊临近高压线防护方案编制人： 审核人： 审批人： 编制日期：2014年12月5日广西建工集团第二建筑工程有限责任公司目录一、概况3二、现状分析3三、塔吊高压线防护措施41、方案选用确定42、具体施工方法4四、其他措施4五、其他注意事项5塔吊临近高压线防护方案一、 概况海南航天工程育种研发中心项目位于文昌市迎宾路北侧，受施工场地条件限制，根据现场实际情况，结合本工程平面形状，建筑总高度及施工总平面图布置，本工程采用的一台60米臂长自升塔式起重机只好安装在本工程主楼与裙房之间空地（MN轴/1012轴），该塔吊工作高度约 50米，起重臂回转半径60米，其首次安装高度约35米。二、 现状分析塔吊塔址确定后，在塔吊作业区内，塔吊距离北侧约50米处有高压线（文坡35KW高压东北西南走向），高压线高度约 20米。由于西南向的高压线部分处于塔吊的塔臂回转半径（前段9米左右）的覆盖范围之内。根据施工现场临时用电安全技术规范（JGJ46-2005）第一部分高压线防护要求，在建工程的外侧边缘与外电架空线路的边线空间必须保持安全操作距离。最小安全操作距离应不小于6米。由于塔式起重机作业绳为柔性绳，其作业安全距离应不大于10米。另外在塔吊伸臂旋转范围内，如突遇停电，又刮起大风的特殊情况下，若塔吊正处在正常运行过程中，旋转机构因停电又不能立即采取制动措施；由于受风标效应的影响，伸臂持续随风向而旋转，极有可能造成吊索或吊物碰触高压线路的危险。为此，必须采取切实有效可行的防护措施。三、塔吊高压线防护措施为了安全生产和塔吊的安全运行，确保正常供电和施工人员的人身安全，防止意外事故发生，项目拟采用水泥排杆防护方案，如下：1、 方案选用确定1）限制小车在塔吊大臂上的运行最大伸长量(即塔吊作业半径)，以避开高压线路，其有效使用半径为30米。此种方法严重影响现场施工作业，其建筑物大部分不能覆盖。2）以排桩隔离方式进行阻挡防护利用12米水泥杆，距离高压线不低于6米，以塔吊60米为半径处立杆，杆间距3米，杆与杆之间采用A14的钢绳以竖向间距1.2米连接。此方法可以有效防止因停电、风力作用下载人为不可控状态将吊钩和起吊物吹向高压线。此方案实施方便，造价底，效果最为直接，且不影响现场施工作业。2、 具体施工方法1）材料选用12米水泥杆10根，14钢丝绳约100米。2）以塔吊60米半径处为起点，距离高压线6米，平行立杆。每根水泥杆间距3米。起点向中间布置水泥杆（每边5根）一排，中间空缺。水泥杆埋深为杆高的1/10+0.6m，即1.8m。基础根部采用C25砼回填。相邻水泥杆间采用14的钢绳连接，钢绳垂直距离1.2m，共7道，形成钢绳网。四、其他措施1、塔吊作业中当遇到停电又刮风时，因水泥排桩阻挡不能完全达到高压线路高度，若吊钩未越过高压线高度，但又不高于防护高度时，塔吊司机应立即迅速将吊物落下，避免吊索或吊物在风力作用下，旋转超越防护阻挡，进而酿成事故。2、严格控制塔吊在逆高压线路方向的南半区施工区域的范围内进行吊装作业。塔吊与高压线区域内作为警告戒区，非特殊情况采取安全措施及安全员批准，塔吊伸臂不得随意进入禁止区，并采取严格监事与控制措施。司机在起重臂运转临近警戒区时，必须提前减速，一档微动，并有效制动。3、安全作业区作业时，回转只许二档微动，严禁在快档下旋转，否则视为严重违章作业，由塔吊指挥及项目部安全员随时监督。4、严格对塔机进行日常的检查验收，并对塔吊司机、指挥人员、挂钩工、电工及涉及到塔吊使用的操作工人就塔式起重机安全技术操作、塔吊信号、手势、预防高压线等进行专门安全技术交底和培训，使其达到密切配合，熟练操作，与此同时，严格岗位责任制，落实到操作责任人，做到万无一失。五、其他注意事项1、各作业人员严格执行“十不吊”的规定。2、塔机长时间暂停工作时，吊钩应起到最高处，小车拉到最近点，大臂按顺风向停置。3、塔机与信号指挥人员必须配备对讲机，对讲机需统一确定频率，使用人员无权调改平率，做到专机专用，不得转借。4、信号指挥人员应于塔机组相对固定，无特殊原因不得随意更换指挥人员，指挥人员未经现场安全人员同意，不得私自换岗，换班时应采用当面交接制。
