微机原理及接口技术课程设计报告

设计题目：开关控制霓虹灯状态
姓名：
班级：
学号：
同组人：
时间：

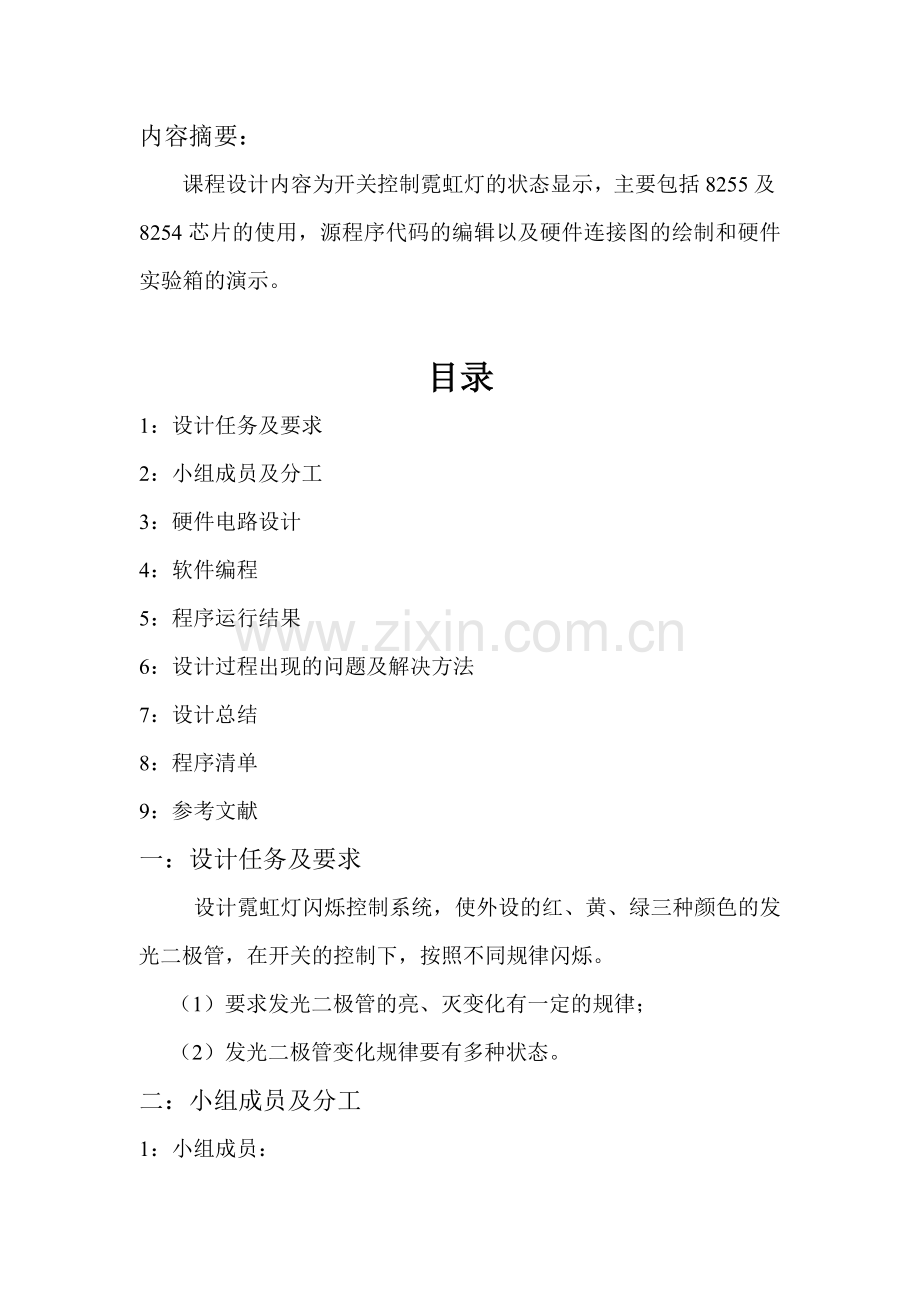

内容摘要：
课程设计内容为开关控制霓虹灯的状态显示，主要包括8255及8254芯片的使用，源程序代码的编辑以及硬件连接图的绘制和硬件实验箱的演示。

目录
1：设计任务及要求
2：小组成员及分工
3：硬件电路设计
4：软件编程
5：程序运行结果
6：设计过程出现的问题及解决方法
7：设计总结
8：程序清单
9：参考文献
一：设计任务及要求
设计霓虹灯闪烁控制系统，使外设的红、黄、绿三种颜色的发光二极管，在开关的控制下，按照不同规律闪烁。
（1）要求发光二极管的亮、灭变化有一定的规律；
（2）发光二极管变化规律要有多种状态。
二：小组成员及分工
1：小组成员：
2：成员分工 软件部分
硬件部分
三：硬件电路设计
8255芯片介绍
8255是Intel公司生产的可编程并行I/O接口芯片，有3个8位并行I/O口。具有3个通道3种工作方式的可编程并行接口芯片（40引脚）。 其各口功能可由软件选择，使用灵活，通用性强。8255可作为单片机与多种外设连接时的中间接口电路。 　　8255作为主机与外设的连接芯片，必须提供与主机相连的3个总线接口，即数据线、地址线、控制线接口。同时必须具有与外设连接的接口A、B、C口。由于8255可编程,所以必须具有逻辑控制部分，因而8255内部结构分为3个部分：与CPU连接部分、与外设连接部 分、控制部分。 　　1）与CPU连接部分 　　
根据定义，8255能并行传送8位数据，所以其数据线为8根D0～D7。由于8255具有3个通道A、B、C，所以只要两根地址线就能寻址A、B、C口及控制寄存器，故地址线为两根A0～A1。此外CPU要对8255进行读、写与片选操作，所以控制线为片选、复位、读、写信号。各信号的引脚编号如下： 　　
（1）数据总线DB：编号为D0～D7，用于8255与CPU传送8位数据。 　　
（2）地址总线AB：编号为A0～A1，用于选择A、B、C口与控制寄存器。 　　
（3）控制总线CB：片选信号、复位信号RST、写信号、读信号。当CPU要对8255进行读、写操作时，必须先向8255发片选信号选中8255芯片，然后发读信号或写信号对8255进行读或写数据的操作。 　　
2）与外设接口部分 　　根据定义，8255有3个通道A、B、C与外设连接，每个通道又有8根线与外设连接，所以8255可以用24根线与外设连接，若进行开关量控制，则8255可同时控制24路开关。各通道的引脚编号如下： 　　
（1）A口：编号为PA0～PA7，用于8255向外设输入输出8位并行数据。 　　
（2）B口：编号为PB0～PB7，用于8255向外设输入输出8位并行数据。 　　
（3）C口：编号为PC0～PC7，用于8255向外设输入输出8位并行数据，当8255工作于应答I/O方式时，C口用于应答信号的通信。 　　
3）控制器 　　8255将3个通道分为两组，即PA0～PA7与PC4～PC7组成A组，PB0～PB7与PC0～PC3组成B组。如图7.5所示，相应的控制器也分为A组控制器与B组控制器，各组控制器的作用如下： 　　
（1）A组控制器：控制A口与上C口的输入与输出。 　　
（2）B组控制器：控制B口与下C口的输入与输出。
8254芯片介绍
8254 芯片是一款使用十分广泛的可编程定时，计数芯片，其主要功能是定时和计数的功能。我们的微机内的动态存储器刷新电路，系统日时钟的技术以及发声系统的声源都是由8254芯片来完成的。
8254的内部结构 　　
8254芯片主要由四部分组成： 　　
1 数据总线缓冲器 　　
数据总线缓冲器是一个三态、双向8位寄存器主要作用是与cpu进行数据交换，8位数据线D7～D0与CPU的系统数据总线连接，构成CPU和8254之间信息传送的通道，CPU通过数据总线缓冲器向8254写入控制命令、计数初始值或读取计数值。 　　
2 读写逻辑 　　
读写逻辑是芯片的控制部分，编程人员通过控制信号的选择来选择芯片的工作方式。读/写控制逻辑用来接收CPU系统总线的读、写控制信号和端口选择信号，用于控制8254内部寄存器的读/写操作。 　　
3 控制字寄存器 　　控制寄存器是一个只能写不能读的8位寄存器，系统通过指令将控制字写入控制寄存器，设定8254的不同工作方式。 　　
4 计数器 　　8254内部有三个结构完全相同而又相互独立的16位减“1”计数器，每个计数器有六种工作方式，各自可按照编程设定的方式工作。
8254芯片的工作方式： 　　
8254芯片共有六种工作方式，分别对应与六种不同的用途。 　　
（1）方式0：计数到0结束输出正跃变信号方式。 　　
（2）方式1：硬件可重触发单稳方式。 　　
（3）方式2：频率发生器方式。 　　
（4）方式3：方波发生器。 　　
（5）方式4：软件触发选通方式。 　　
（6）方式5：硬件触发选通方式。
硬件连接图：

四：软件编程
1：软件流程图

开始
显示提示信息
设置8254控制字
设置8255控制字设置为90H
有键按下？
工作方式1：从左到右同色亮0.25秒，
工作方式2：从右向左依次亮0.25:秒，
工作方式3：从中间依次向两边亮0.25秒
工作方式4：左边三个一起亮0.25秒，然后右边三个一起亮0.25秒，
工作方式5：六个LED一起亮0.25秒，然后熄灭0.25秒，
结束
N
Y
K3拨到1
K4拨到1
K5拨到1
K6拨到1
K7拨到1
当开关拨到0，状态延时四次停止

2：软件源程序：
DATA SEGMENT ;数据段
IOPORT EQU 0D880H-280H ;PCI外设I/O基地址
IO8255K EQU IOPORT+283H ;定义8255控制端口的地址
IO8255A EQU IOPORT+280H ;定义8255A端口地址
IO8255B EQU IOPORT+281H ;定义8255B端口地址
IO8255C EQU IOPORT+282H ;定义8255C端口地址
IO8254K EQU IOPORT+28BH ;定义8254控制端口地址
IO82542 EQU IOPORT+28AH ;定义8254A计数器2端口地址
IO82540 EQU IOPORT+288H ;定义8254A计数器0端口地址
MESS DB 'ENTER ANY KEY CAN EXIT TO DOS!',0DH,0AH,'$' ;定义提示信息
DATA ENDS ;数据段结束
STACK SEGMENT STACK ;堆栈段
STA DW 1000 DUP(?) ;预留1000字节的存储空间
TOP EQU LENGTH STA ;将堆栈STA的长度付给TOP作为栈顶地址
STACK ENDS ;堆栈段结束
CODE SEGMENT ;代码段
ASSUME CS:CODE,DS:DATA,SS:STACK ;段分配
START: MOV AX,DATA ;初始化
MOV DS,AX ;将寄存器AX中的地址给DS作为段基地
MOV AH,09H ;9号功能调用
MOV DX,OFFSET MESS ;显示提示信息
INT 21H
MOV DX ,IO8254K ;设置8254控制字，计数器0，方式3
MOV AL,36H
OUT DX,AL ;输出AL中的信息00110110
MOV DX, IO82540 ;设置闪烁频率
MOV AX, 50000 ;设定初始值50000，输出时钟周期50ms
OUT DX, AL ;8254输出50ms的方波信号
NOP ;空操作
NOP ;空操作
MOV AL, AH ;将AX寄存器的AH高8位给AL低八位
OUT DX, AL ;输出高8位信息
MOV DX, IO8255K ;设置8255控制字
MOV AL, 90H ;控制字为10010000定义ABC端口，A口工作方式0输入，B口方式0输出C口输出,B口控制数码管C口控制灯
OUT DX, AL ;输出控制字10010000
LLL: MOV AH, 01H ;有键按下则退出
INT 16H ;显示提示信息
JNZ QUIT ;结果为0跳到QUIT程序

KAIGUAN: MOV DX,IO8255A ;开关控制
IN AL,DX

JIANCE: TEST AL,80H ;检测是否T1状态
JNZ T1
TEST AL,40H ;检测是否T2状态
JNZ T2
TEST AL,20H ;检测是否T3状态
JNZ T3
TEST AL,10H ;检测是否T4状态
JNZ T4
TEST AL,08H ;检测是否T5状态
JNZ T5
JMP KAIGUAN ;转到开关检测状态

T1: MOV CX, 0004H ;将4付给CX寄存器，每种工作方式循环4次
T11: MOV DX, IO8255B ;8255B口地址给DX寄存器
MOV AL, 06H ;将00000110付给AL
OUT DX, AL ;输出00000110，高电平点亮灯
MOV DX, IO8255C ;8255C口地址给DX寄存器
MOV AL, 24H ;将00100100付给AL,
OUT DX, AL ;输出001000100
CALL DELAY ;调用延时程序，相邻灯闪所需要的时间0.25秒
MOV AL, 12H ;将00010010付给AL, 相同颜色的灯一次点亮
OUT DX, AL ;输出00010010
CALL DELAY ;调用延时程序，相邻灯闪所需要的时间0.25秒
MOV AL, 09H ;将00001001付给AL
OUT DX, AL ;输出00001001
CALL DELAY ;调用延时程序
LOOP T11 ;循环T11状态，

MOV DX, IO8255B ;8255B口地址给DX寄存器
MOV AL, 00H ;所有灯灭
OUT DX, AL ;输出01011011，显示1
MOV DX, IO8255C ;8255C口地址给DX寄存器
MOV AL, 00H ;所有灯灭
OUT DX, AL

JMP KAIGUAN ;转到检测状态
T2: MOV CX, 0004H ;将4付给CX寄存器，每种工作方式循环4次
T22: MOV DX, IO8255B ;8255B口地址给DX寄存器
MOV AL, 5BH ;将01011011付给AL,
OUT DX, AL ;输出01011011，显示1
MOV DX, IO8255C ;8255C口地址给DX寄存器
PUSH CX ;压入CX寄存器
MOV CX, 0006H ;依次点亮六个灯
MOV AL, 01H ;将00000001付给AL,
T: OUT DX, AL ;输出00000001
PUSH AX ;把AX中的内容压入堆栈
CALL DELAY ;调用延时程序
POP AX ;弹出AX寄存器
SHL AL,1 ;将AL中信息左移位，第二次00000010，一次左移
LOOP T ;AL中的信息不为0就继续循环T
POP CX ;弹出CX寄存器
LOOP T22 ;循环T22状态，

MOV DX, IO8255B ;8255B口地址给DX寄存器
MOV AL, 00H
OUT DX, AL ;所有灯灭
MOV DX, IO8255C ;8255C口地址给DX寄存器
MOV AL, 00H
OUT DX, AL ;所有灯灭
JMP KAIGUAN ;转到检测状态
T3: MOV CX, 0004H ;将4付给CX寄存器，循环4次
T33: MOV DX, IO8255B ;8255B口地址给DX寄存器
MOV AL, 4FH ;将01001111付给AL
OUT DX, AL ;输出01001111
MOV DX, IO8255C ;8255C口地址给DX寄存器
MOV AL, 21H ;将00100001付给AL 由中间向两边
OUT DX, AL ;输出00100001
CALL DELAY ;调用延时程序
MOV AL,12H ;将00010010付给AL
OUT DX,AL ;输出00010010
CALL DELAY ;调用延时程序
MOV AL, 0CH ;将00001100付给AL
OUT DX, AL ;输出00001100
CALL DELAY ;调用延时程序
MOV AL, 00H ;将00000000付给AL
OUT DX, AL ;输出00000000
CALL DELAY ;调用延时程序
MOV AL, 0CH ;将00001100付给A
OUT DX, AL ;输出00001100
CALL DELAY ;调用延时程序
MOV AL, 21H ;将00100001付给AL
OUT DX, AL ;输出00100001
CALL DELAY ;调用延时程序
LOOP T33 ;循环T33状态，

MOV DX, IO8255B ;8255B口地址给DX寄存器
MOV AL, 00H
OUT DX, AL ;所有灯灭
MOV DX, IO8255C ;8255C口地址给DX寄存器
MOV AL, 00H
OUT DX, AL ;所有灯灭
JMP KAIGUAN ;转到检测状态
T4: MOV CX, 0004H ;循环T4状态，直到CX为0即循环4次
T44: MOV DX, IO8255B ;8255B口地址给DX寄存器
MOV AL, 66H ;将01100110付给AL
OUT DX, AL ;输出01100110
MOV DX, IO8255C ;8255C口地址给DX寄存器， 三个三个亮
MOV AL, 07H ;将00000111付给AL
OUT DX, AL ;输出00000111
CALL DELAY ;调用延时程序
MOV AL, 38H ;将00111000付给AL
OUT DX, AL ;输出00111000
CALL DELAY ;调用延时程序
LOOP T44 ;循环T44状态

MOV DX, IO8255B ;8255B口地址给DX寄存器
MOV AL, 00H
OUT DX, AL ;所有灯灭
MOV DX, IO8255C ;8255C口地址给DX寄存器
MOV AL, 00H
OUT DX, AL ;所有灯灭
JMP KAIGUAN ;转到检测状态
T5: MOV CX, 0004H ;循环T5状态，直到CX为0即循环4次
T55: MOV DX, IO8255B ;8255B口地址给DX寄存器
MOV AL, 6DH ;将01101011付给AL
OUT DX, AL ;输出01101011
MOV DX, IO8255C ;8255C口地址给DX寄存器，六个灯同时闪烁
MOV AL, 3FH ;将00111111付给AL
OUT DX, AL ;输出00111111
CALL DELAY ;调用延时程序
MOV AL, 00H ;所有灯灭
OUT DX, AL
CALL DELAY ;调用延时程序
LOOP T55 ;循环T55状态

MOV DX, IO8255B ;8255B口地址给DX寄存器
MOV AL, 00H
OUT DX, AL ;所有灯灭
MOV DX, IO8255C ;8255C口地址给DX寄存器
MOV AL, 00H
OUT DX, AL ;所有灯灭
JMP KAIGUAN ;转到检测状态
QUIT: MOV AH, 4CH ;返回DOS
INT 21H
DELAY PROC NEAR ;延时
PUSH DX ;将DX中的内容压入堆栈
MOV DX, IO8254K ;8254设置控制字
MOV AL, 90H ;将10010000付给AL，计数器2只读写低字节工作在方式2，采用二进制计数
OUT DX, AL ;输出10010000
MOV DX, IO82542 ;8254计数器2地址给DX寄存器
MOV AL, 5 ;将5付给AL, 5个50ms的方波信号即闪烁间隔0.25秒
OUT DX, AL ;每五个周期记一次即输出0.25秒周期的方波信号
MOV DX, IO8255A ;8255A口地址给DX寄存器
A1: IN AL, DX ;将8254中的信号送到8255的A端口
AND AL, 01H ;将AL中的信息与1想与，
JZ A1 ;结果为0跳到A1继续读入A口输入信号，不为0则继续延时
POP DX ;弹出DX寄存器
RET ;段内子程序返回
DELAY ENDP ;延时程序结束
CODE ENDS ;数据段结束
END START ;整个程序结束

五：程序运行结果

六：设计过程出现的问题及解决方法
在课程设计过程中，开始编辑程序代码时，由于分块实现功能。所有组合时出现了衔接的问题，由于软件与硬件的衔接，开始时霓虹灯的闪烁状态并不符合一定的规律，甚至出现了杂乱现象，通过检验代码和检查硬件演示实验箱，检查接线的顺序解决了灯的闪烁规律，由于用开关控制霓虹灯的闪烁状态，演示时，开关拨动一下，能够显示状态并且能够按照设定的规律闪烁，但是当开关关闭后，灯还是不停地闪烁，并且拨动其他开关时，状态也不会发生变化，数码管显示的状态次数也不变，通过检查发现代码段出现了问题，缺少了控制代码。由于我们开始用的延时程序是软件延时，没有用8254，后来，我们选择用8254芯片进行延时，上机调试时，遇到了一个问题，就是第二种LED闪烁状态显示不对，且数码管有个状态显示不对，经过检查，发现数码管显示问题是因为那个数字段代码写错了，但是第二个状态的LED闪烁规律还有问题，经过仔细检查发现是因为我们在利用那个左移循环时，然后调用子程序，其中对AX没有保护，导致结果不对，然后加了一对PUSH和POP入栈保护和出栈保护。由于霓虹灯的闪烁延时开始较长，每个状态在开关拨到0状态时很长时间才停止，开始以为程序有问题，状态不能停止，后来发现是延时太长，缩短了延时周期后，闪烁延迟周期及开关关闭后停止的时间变短，每个状态变得更加明显。
