明元件接法 保正确连接
湖北 王伦宇
要正确连接家庭电路，我们应彻底弄清家庭电路电路元件的正确连接方法。主要电路元件的接法如下：
1．开关：必须把用电器或插座的开关接在火线上，且应将开关与其控制的用电器或插座串联。
2．用电器：各种用电器或插座必须并联在电路中。
3．插座：对于正放的两孔插座，左孔接零线，右孔接火线，即左零右火；对于正放的三孔插座，左孔接火线，右孔接零线，上面的一孔接地线，即把用电器的外壳与大地相连，以防用电器金属外壳带电，造成触电事故，即左零右火上接地。
4．灯座：灯座有卡口和螺丝口两种，螺丝口灯座的螺旋套应接在零线上；开关与灯座应串联在一条支路上，以控制灯泡通断。
5．熔断器中保险丝：保险丝应接在火线上。
为帮助你弄清家庭电路电路元件的正确连接方法，请看下面两例。
例1 在图1所示的家庭电路中，插座、螺口节能灯和开关的连接正确的是（　　）
A
BA
CA
DA
节能灯
开关
节能灯
开关
火线
零线
地线

图1

A．A B．B C．C D．D
解析 由图可知，两孔插座左孔接地线，右孔接零线，接线错误，选项A错；三孔插座左孔接零线，右孔接火线，上孔接地线，接线正确，选项B对；火线直接接入灯泡顶端的金属块，而开关接在零线与灯之间，当断开开关时，灯不亮，人会认为灯没带电，此时人若接触灯，易发生触电，选项C错；开关闭合后，螺丝口灯座的螺旋套与火线相连，人若接触灯，易发生触电，选项D错。
答案 B
例2 请将图2中的开关和三孔插座正确接入家庭电路，闭合或断开开关以控制插座的通、断电。
图2
火线
零线
地线
图3
火线
零线
地线

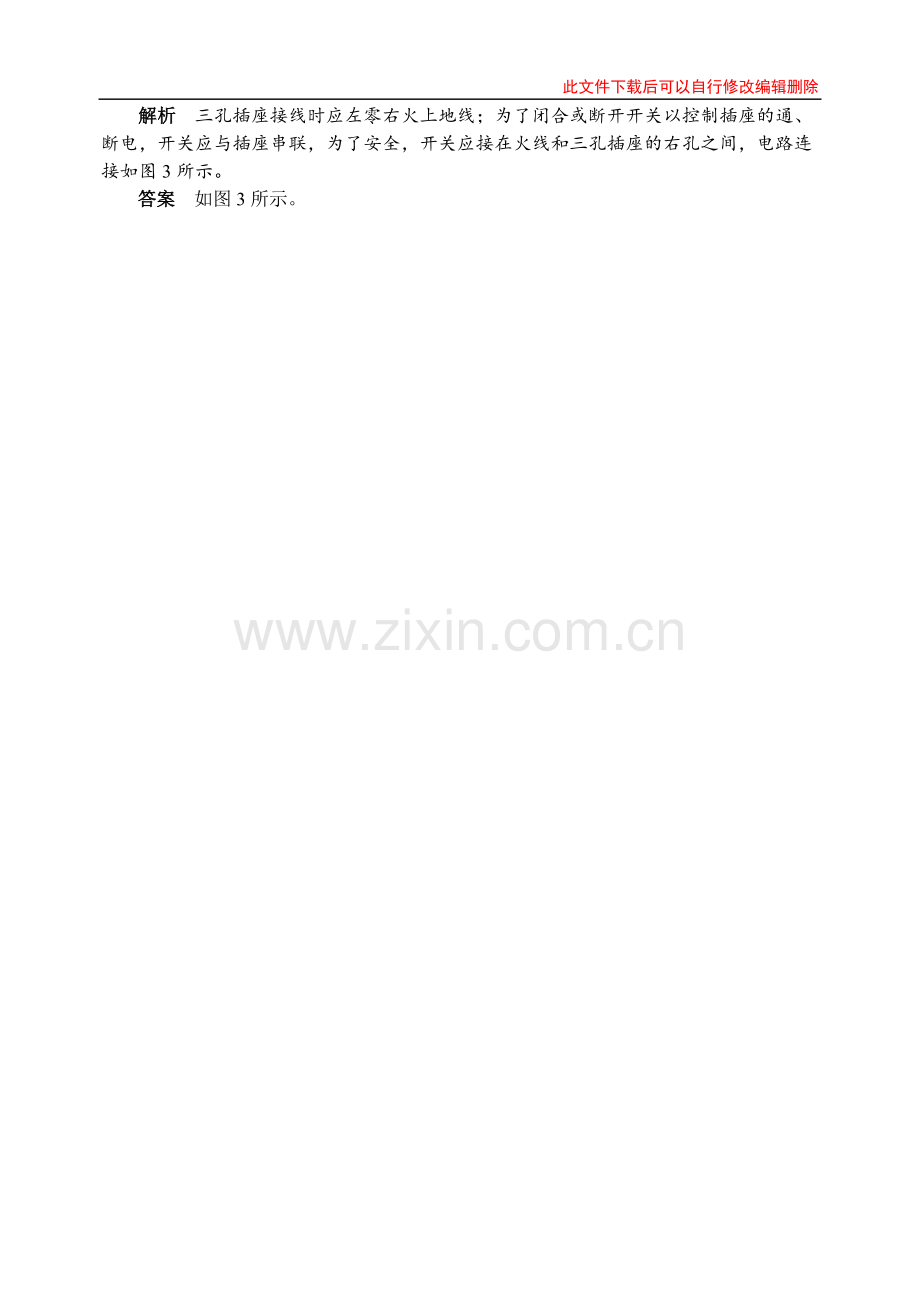

解析 三孔插座接线时应左零右火上地线；为了闭合或断开开关以控制插座的通、断电，开关应与插座串联，为了安全，开关应接在火线和三孔插座的右孔之间，电路连接如图3所示。
答案 如图3所示。
