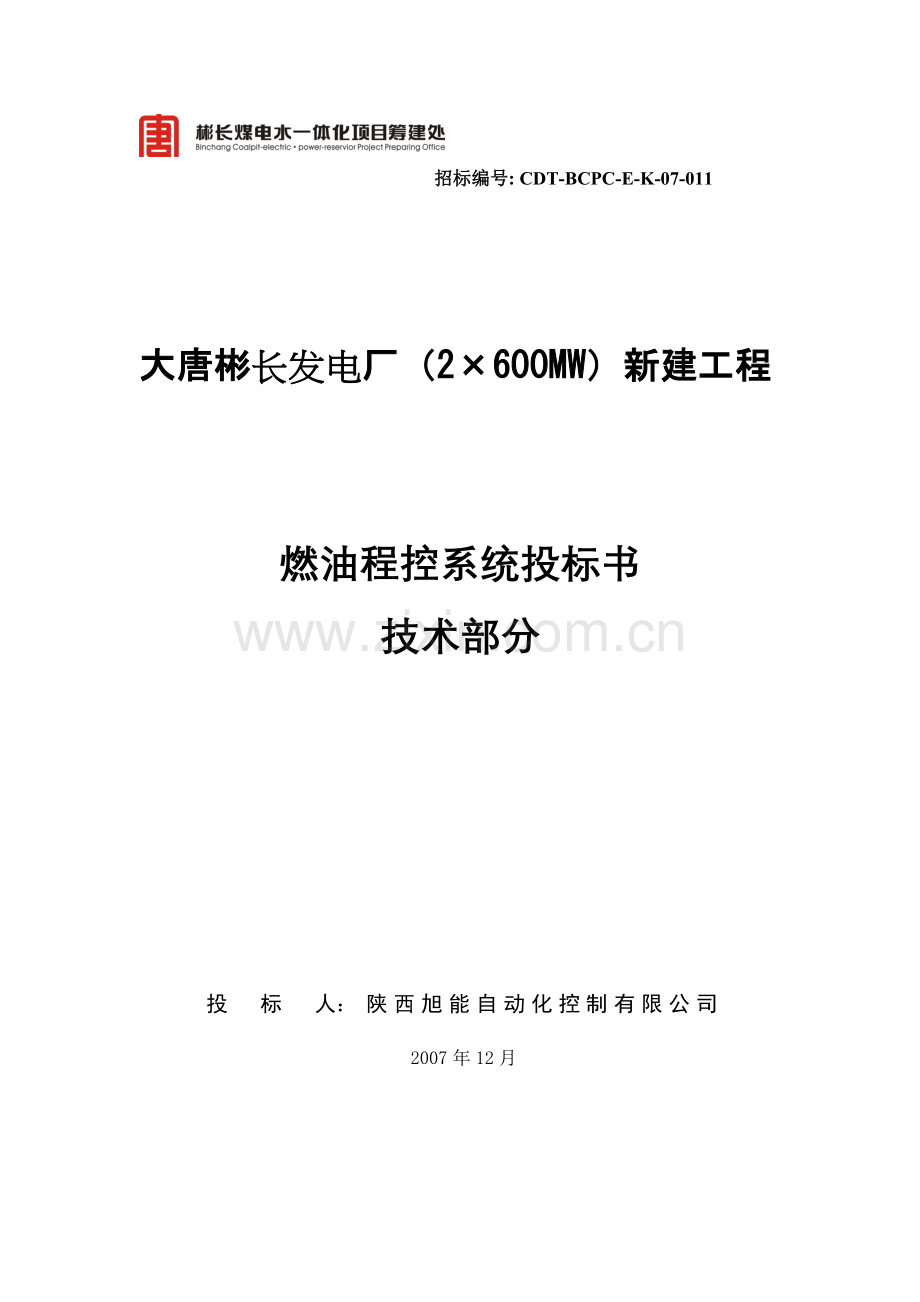

招标编号: CDT-BCPC-E-K-07-011

大唐彬长发电厂（2×600MW）新建工程

燃油程控系统投标书
技术部分

投 标 人：
陕西旭能自动化控制有限公司
2007年12月

目 录
（11）技术规范
（12）供货范围
（13）技术资料及交付进度
（14）监造、检验和性能验收试验
（15）技术服务和设计联络
（16）技术差异表
（17）投标人资格文件中有关业绩、生产许可证明、检验资料及工厂简介
（18）其它要求提供的资料、图纸和数据
（19）投标人需要说明的其它技术问题

（11）技术规范
1 总则
1.1本规范书适用于大唐彬长发电厂新建（2x600MW）工程的燃油程控系统。它提出了该系统的功能设计、结构、性能、安装和试验等方面的技术要求。本工程采用一套PLC控制系统实现对整套燃油系统进行监视和控制。
陕西旭能自动化控制有限公司响应：完全同意。
1.2本规范书提出了最低限度的技术要求，并未对一切技术细节作出规定。也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范书和工业标准的优质产品。
陕西旭能自动化控制有限公司响应：完全同意。
1.3 投标方应具备所供的燃油程控系统在国内同等容量、同等功能、规模两个电厂、两年以上成功运行业绩以及工程安装指导和调试的资格和经验，其分包商亦应具有同样资格和经验并完全执行本规范书的要求，分包商资格应由招标方书面认可，不允许分包商再分包。
陕西旭能自动化控制有限公司响应：完全同意。
1.4 投标方提供的控制系统方案应和招标方控制系统的整体设计方案相协调，并无条件地满足其要求。
陕西旭能自动化控制有限公司响应：完全同意。
1.5 投标方供货范围内的所有设备选厂、选型应在投标书中列出并征得招标方的认可。其中可编程序控制器（PLC）、继电器、变送器、过程开关等设备应承诺可按照招标方的要求选定生产厂和型号。
陕西旭能自动化控制有限公司响应：完全同意。
1.6如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的系统完全符合本规范书的要求。如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细的描述。
陕西旭能自动化控制有限公司响应：完全同意。
1.7 本规范书所使用的标准如与投标方所执行的标准发生矛盾时，按较高标准执行。
陕西旭能自动化控制有限公司响应：完全同意。
1.8 技术协议书应以本规范书为蓝本，加入招标方认可的偏差，经买卖双方确认后作为定货合同的技术附件，与合同正文具有同等效力。双方的技术联络、配合文件和有关的会议纪要也与合同正文具有同等效力。
陕西旭能自动化控制有限公司响应：完全同意。
1.9 投标方提供的设备、系统采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标方应保证招标方不承担有关设备专利的一切责任。
陕西旭能自动化控制有限公司响应：完全同意。
1.10 招标方在联络会和设计过程中对于投标方设计方案和图纸的确认，尤其是硬件配置、功能分配及控制逻辑等的确认并不代表招标方应为控制系统系统的设计承担责任，投标方应完全保证所供控制系统的安全可靠性、合理性、完整性和优良性。无论是否经过招标方确认，投标方都应无条件对系统中的缺陷、不足和与合同不符的地方进行修改、补充或更换，而不增加任何费用。
陕西旭能自动化控制有限公司响应：完全同意。
1.11 本工程采用KKS编码，投标方应在提供的文件图纸资料中采用此编码。
陕西旭能自动化控制有限公司响应：完全同意。
2 技术要求
2.1设备运行环境条件:
设备安装地点： 大唐彬长发电厂（室内）
电厂高程： 主厂房零米海拔高度（黄海高程系）为881.80～854.20 m
年平均大气压力 881.4hpa
室外环境温度： 极端最高 37.6℃/极端最低 -25.2℃
年平均相对湿度 69%
地震基本烈度： 6度
陕西旭能自动化控制有限公司响应：完全同意。
2.2 规范和标准
本规范书中涉及的所有规范、 标准均应为最新版本,如投标方使用本规范以外的规范和标准，应征得招标方的同意。
引用的规范和标准如下：
GB11920-98 电站电气部分集中控制装置通用技术条件
GB4720-84 　　低压电器电控设备
JB616-84 　　电力系统二次电路用屏（台）通用技术条件
IEC144 　　低压开关和控制设备的外壳防护等级
ANSI488 　　可编程仪器的数字接口
ISA-55.2 　　过程运算的二进制逻辑图
ISA-55.3 　　过程操作的二进制逻辑图
ISA-55.4 　　仪表回路图
SAMA PMS 22.1 仪表和控制系统功能图表示法
NEMA-ICS4 工业控制设备及系统的端子板
NEMA-ICS6 工业控制装置及系统的外壳
TCP/IP 网络通讯协议
IEEE802 局域网标准
电力工程建设强制性条文（2006版）
陕西旭能自动化控制有限公司响应：完全同意。
2.3 买卖双方工作范围与界限
2.3.1 投标方的工作范围：投标方应针对燃油工艺系统提供一套完整的功能齐全的配套的仪表与控制系统。投标方应提供除了控制电缆和仪控设备安装所需材料以外的所有控制设备和就地表计。投标方应该提供下列设备:
陕西旭能自动化控制有限公司响应：完全同意。
2.3.1.1 燃油控制系统上位机，各子系统PLC主机，Ｉ/Ｏ模块，网络通讯模块，电源柜，交换机，适配器，通讯电缆、光缆等PLC的全套软硬件控制设备。
陕西旭能自动化控制有限公司响应：完全同意。
柜的外壳采用经优选的精加工的薄钢片，，以其结构上足够的加固来保证平坦的表面，并在装运和安装时防止振动并提供足够的刚度。门用整块平板作成。为保证钢度，门边向后面卷成圆形，柜的底面有安装用的支撑板，屏柜完全矩形，以与相邻柜能很好配合。成套柜的材料选择和制造工艺使柜的外部和内部达到外观整洁，柜的外部不出现焊缝、铆钉或螺栓头，机柜门采取相应的措施，以提高抗射频干扰（RFI）能力，柜门上不装设任何系统部件。距电子柜1.2m处及以外发出工作频率470MHz功率输出达5W的电磁干扰和射频干扰，不会影响系统正常工作。

2.3.1.2 程控柜、电源柜包括柜内所有的继电器、电源开关等辅助设备和柜内接线、电源切换装置等。
陕西旭能自动化控制有限公司响应：完全同意。

2.3.1.3现场安装的控制箱、电动门配电箱、仪表保温箱等，包括箱柜内所有仪表设备和材料、接线等。
陕西旭能自动化控制有限公司响应：完全同意。
2.3.1.4 就地压力表（差压表）、温度表、热电阻、变送器、过程开关、电磁阀、化学分析仪表、流量测量装置、液位计等工艺系统要求的所有控制用表计和设备。设备选型应由招标方认可。
陕西旭能自动化控制有限公司响应：完全同意。
2.3.2 招标方工作内容
2.3.2.1 招标方负责确认投标方的控制方案、控制原则、图纸和技术文件并提供有关的辅助车间网络通讯接口资料。
陕西旭能自动化控制有限公司响应：完全同意。
2.3.2.2 投标方提供的设计方案和图纸必须经招标方认可后才能做为正式图纸出版。招标方负责设计下列内容:
. 燃油泵房控制设备室布置及就地箱柜布置图。
. 现场埋件和电缆桥架施工图。
. 控制电缆敷设、安装材料统计。
. P&ID图及设备清册（仪表和控制设备由投标方按招标方要求成套供货）。
陕西旭能自动化控制有限公司响应：完全同意。
2.5 控制方式
2.5.1投标方应通过PLC对整套燃油系统进行监视和控制。本工程采用全厂辅助车间联网控制方式，在电厂集中控制室内通过全厂辅助车间监控网络上的操作员站对各辅助车间系统进行集中实时监控，辅助车间控制室不再设常规控制仪表盘。
为了在上层网络故障时，依然能对燃油工艺系统实现自动控制并满足运行就地巡检的需要，燃油程控系统设有1台本地上位机构成下层网络，与PLC机柜均安装于燃油泵房就地控制室内，该上位机由投标方供货。正常时，在上层网络操作员站上实现整套燃油工艺系统的自动控制。上层网络由招标方负责，投标方应提供燃油控制系统与辅助系统控制网络之间冗余双向通讯接口的软、硬件，并参加整个辅助系统控制网络的联网调试，实现辅网对燃油系统的监控，直至达到招标方对辅助系统控制网络的设计要求。
投标方提供的设计方案应满足上述在辅助系统控制网络和本地上位机站进行监控的要求，并考虑两处操作的闭锁措施。并在投标书中给出详细的系统配置图和说明。
陕西旭能自动化控制有限公司响应：完全同意。
2.6系统监控要求
2.6.1 燃油程控系统应采用以微处理器为基础的可编程序控制器（PLC）进行顺序控制,可编程控制器按照招标方要求选型，顺控逻辑设计应符合工艺系统的控制要求。
陕西旭能自动化控制有限公司响应：完全同意。
2.6.2控制系统应对整个工艺系统进行集中监视、管理和自动程序控制，并在PLC内应设有必要的保护和闭锁功能。
陕西旭能自动化控制有限公司响应：完全同意。
2.6.3对于工艺系统内所有的电动阀门、风机、泵等设备，均可进行程序(远方)控制及就地控制，控制逻辑中应提供必要的闭锁手段。
陕西旭能自动化控制有限公司响应：完全同意。
2.6.4 燃油区域的厂用电源380V进线及联络断路器的控制、测量及保护，采用硬接线进入燃油程控系统，在燃油程控系统中实现该区域供电系统的投切、监视。此部分IO点数暂定为 ：DO: 10 点/ DI：36 点
陕西旭能自动化控制有限公司响应：完全同意。
2.6.5 燃油系统图详见本规范书附图。监控点的统计请按照本招标书工艺系统附图的监控要求进行统计。系统监控I/O点统计原则：
每个电动门：DO:2点/ DI:3点（开关型）;
AO: 1点, AI: 1点 （调节型）
每台电动机: DO:2点/ DI:6点;
电动机电流: AI: 1点
变频泵： AO: 1点, AI: 1点
油水分离器控制箱送至燃油程控系统的I/O点数暂定为

信号类型
油水分离器
AI：4～20mA
5
DI：
20
DO：
6
合计：
31
陕西旭能自动化控制有限公司响应：完全同意。
2.7 程控系统输入/输出信号要求
2.7.1 模拟量信号
·热电阻Pt100,双支型
·电流信号4～20mA DC
陕西旭能自动化控制有限公司响应：完全同意。
2.7.2 开关量信号
对于压力开关（PS）、温度开关（TS）、液位开关（LS）和位置开关（ZS）等，其接点应是快动干接点，接点的最小容量应为：230V AC 5A，110VDC 3A，每个开关都应配有两个独立的常开常闭接点。
陕西旭能自动化控制有限公司响应：完全同意。
2.8 删除
2.9投标方根据系统图及招标书要求填写如下Ｉ／Ｏ信号数据：
信号类型
燃油系统
AI：4～20mA
21
AI：PT100
23
AO：
1
DI：
39
DO：
14
合计：
98
a)上列I/O数量包括工艺过程点数，不包括备用点、I/O分配产生的剩余点以及控制系统内部的硬接线联系点等，投标方提供的I/O能力应充分考虑上述因素并应提供各种Ｉ/Ｏ最终实际用量的15%做备用。所有备用设备的柜内接线和器件应完整，并引接至机柜备用端子排。
陕西旭能自动化控制有限公司响应：完全同意。
b)如施工图过程中实际工艺I/O数量超出所列点数，投标方无条件提供而不增加费用。
陕西旭能自动化控制有限公司响应：完全同意。
3 设备规范
3.1 总的要求
3.1.1 燃油程控系统检测仪表的配置应根据本规范书的要求和实际工艺系统要求确定并经招标方审查。
陕西旭能自动化控制有限公司响应：完全同意。
3.1.2 装设的所有仪表和控制设备应具备在两个同等规模电厂燃油处理系统上运行两年以上成熟经验的资格。
陕西旭能自动化控制有限公司响应：完全同意。
3.2 成套控制仪表及设备
3.2.1 所有控制仪表及设备应具有高的可用性、稳定性、可操作性和易维护性，应满足整套控制系统和工艺系统的要求。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.2 因本工程燃油系统的详细设计工作才刚开始，无法提供非常准确的工艺参数，投标方可根据以往工程经验进行仪控设备选型报价, 仪表选型时均应考虑被测介质的特性。所有被测介质为油的检测仪表均须选用防爆型。对于室外安装的仪表，投标方应增加仪表保温箱。最终设计选型应在设计联络会时确定。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3 控制仪表及设备选型要求由招标方提供，具体型式规范选择由投标方负责，投标方应按三家分别报价，以最高价计入总价，最终选型由招标方确认后生效。燃油系统内的所有仪表均需采用防爆型仪表。控制仪表及设备选型要求如下：
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.1电磁阀均采用进口产品, 按美国ASCO、日本SMC、德国FESTO选型，最终由招标方确定。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.2 变送器（带就地液晶显示）均采用进口产品，要求精度达到0.075％，按美国罗斯蒙特3051C、日本EJA、英国ABB三家选型，最终由招标方确定。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.3 雷达连续液位计应采用进口产品，选用四线制雷达液位计，投标方应按MAGNETROL、E+H、VEGA选型，最终由招标方确定。
3.2.3.5 质量流量计选用进口产品，按ROSEMOUNT、ABB、E+H选型，最终由招标方确定。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.6就地温度计应选用万向、可抽芯型双金属温度计。测量压力表选用不锈钢耐震压力表，就地显示仪表的精度等级为1.5级。就地显示的压力表、温度计刻度盘直径为150mm。温度计、压力表按上仪三厂、蓝德、西仪三家选型，最终由招标方确定。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.7本工程不接受电接点仪表用于报警/联锁/控制。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.8 过程开关（压力/差压/温度）均采用进口产品，按SOR、日本太平、CCS三家选型，最终选型由招标方确定。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.9 远传温度测量元件采用双支Pt100热电阻, 按上自仪三厂、蓝德、西仪三家选型，最终由招标方确定。本工程温度测点不接受测温元件加温度变送器的配置方案。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.10 磁翻板液位计按上海雄风、海安三星、上海日虹选型，最终由招标方确定。
陕西旭能自动化控制有限公司响应：完全同意。
3．2．3．11 交换机选用进口工业级交换机产品，按赫斯曼产品选型。
陕西旭能自动化控制有限公司响应：完全同意。
3．2．3．12程控系统内电器元件选型如下：
交直流空开断路器，接触器，单/双极自动开关配供施耐德产品。 小型继电器产品配供OMRON。
隔离器采用ACI产品。
接线端子排配供菲尼克斯产品。端子有15%的备用量。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.4 燃油系统的检测仪表测点的配置要求参见本招标文件附图，检测仪表的配置数量与测量型式及设计功能必须满足招标文件附图的要求，附图的解释权归招标方。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.5 所有成套检测仪表的现场调试服务及安装指导均属于投标方的工作范围。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.6 所有成套检测仪表、电动门配电箱、就地盘柜等设备均应配有刻有KKS设计编号(招标方提供)的铭牌。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.7 投标方提供的所有显示仪表刻度单位应符合国际标准工程计量单位。
例如: . 压力和差压: Pa(帕)
. 温度: ℃(摄氏度)
. 流量: t/h (吨/小时)、 m3/h (立方米/小时)
陕西旭能自动化控制有限公司响应：完全同意。
3.3 控制盘、台、柜
3.3.1 投标方提供的仪表盘和其他就地控制箱，应为安装在它们内部或上面的设备提供环境保护。即能防尘、防滴水、防腐、防潮、防结露、防昆虫及啮齿动物，能耐指定的最高、低温度以及支承结构的振动。
陕西旭能自动化控制有限公司响应：完全同意。

3.3.2 盘、台、柜的设计，材料选择和工艺应使其内、外表面光滑整洁，没有焊接、铆钉或外侧出现的螺栓头，整个外表面端正光滑。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.3 盘、台、柜应有足够的强度能经受住搬运、安装和运行期间短路产生的所有偶然应力。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.4 所有金属结构件应牢固地接到结构内指定的接地母线上。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.5 盘、台、柜应有通风装置，以保证运行时内部温度不超过设备允许温度的极限值。如盘、柜内仅靠自然通风而引起封闭件超温或误动作则应提供强迫通风或冷却装置。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.6 墙挂式控制箱高度不应超过1200mm。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.7 对于控制盘和控制柜，内部应提供有220VAC照明灯和标准插座。在门内侧有电源开关，可使所有铭牌容易看清楚。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.8 控制机柜内应设有独立的PLC直流地、机壳安全地、电缆屏蔽地接点端子，与结构内部未接地电路板在电气上隔离。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.9 所有控制机柜均为2200x800x600(HxWxD)，色标为：乳白色14-1-9；仪表箱(进口的标准硅表柜和钠表柜除外)和电动门配电箱均采用墙挂式。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.10 室内安装的盘箱柜符合IP52标准；室外安装的盘箱柜符合IP56。
3.4网络控制接口
陕西旭能自动化控制有限公司响应：完全同意。
3.4.1 本工程辅助车间采用全厂联网集中控制，燃油程控系统作为整个控制网络的一个子系统，应留有满足上层网络要求的通讯接口的软、硬件，投标方应无条件地提供联网所需的满足要求的软件和硬件。投标方应在投标书中对通讯接口进行专门的阐述。本工程辅助车间监控网采用100M的工业以太网。
陕西旭能自动化控制有限公司响应：完全同意。
3.4.2 投标方提供的各PLC子系统的通讯接口应能满足通过全厂辅助车间监控网络的上位机实现对燃油程控系统进行远方监视和控制、参数和报警显示、报表打印、程序在线修改和下载等功能。
陕西旭能自动化控制有限公司响应：完全同意。
3.4.3 投标方提供的各PLC子系统的以太网通讯接口卡应冗余配置，当一条网络线路通讯故障时，应可自动切换至另一条线路，不应因此影响上层网络对本系统的监控。
陕西旭能自动化控制有限公司响应：完全同意。
3.4.4投标方应保证燃油程控系统的信息在网络上正确传递，并满足实时控制的需要。在整个网络故障时，或者在其它特殊情况下(如系统调试、检修)可在燃油就地控制室通过就地上位机监控设备监控，以保证生产运行和设备的安全。
陕西旭能自动化控制有限公司响应：完全同意。
3.4.5 投标方应提供有效的手段以防止网络故障时本车间运行数据的丢失，当网络故障时，这些数据应能被暂时存储，待网络通讯恢复正常后，这些数据应能自动被送往上层网络。投标方应在投标书中详述其所采取的措施。
陕西旭能自动化控制有限公司响应：完全同意。
3.4.6 投标方应提供用于燃油系统监视和控制的所有CRT画面(包括模拟图、棒状图、趋势图、操作画面、报警画面及操作指导等)，并按照招标方对各辅助系统控制网络统一要求的方式进行组态，将组态后的软件提交给招标方。组态软件应具有良好的透明性和兼容性，以便于招标方将其集成在全厂辅助系统集中监控操作员站上。投标方应提供良好的软件接口和配合，并无条件满足招标方为实现整体控制方案而要求投标方对其所提供的软件的修改，直至在全厂辅助系统集中监控操作员站上实现对燃油系统进行远方监视和操作的全部功能。
陕西旭能自动化控制有限公司响应：完全同意。
3.4.7 CRT画面应能分别显示各系统的工艺流程及测量参数、控制方式、顺序运行状况、控制对象状态,也应能显示成组参数。当参数越限报警、控制对象故障或状态变化时,应以不同颜色进行显示,并应有音响提示。投标方应按照系统各工艺流程图设计CRT画面,应设有足够的幅数以保证各工艺系统和控制对象的完整性及所控系统的运行和控制状况。
陕西旭能自动化控制有限公司响应：完全同意。
3.4.8 投标方PLC控制程序的组态和修改应可在招标方全厂辅助系统集中控制网络的工程师站上进行，并通过通讯网络在线下载到燃油程控系统的PLC中。
陕西旭能自动化控制有限公司响应：完全同意。
3.5 可编程序控制器(PLC)
3.5.1 技术要求
3.5.1.1 所有硬件应是制造厂的标准产品或标准选择件。PLC系统采用AB公司CONTROL LOGIX 5000系列的1756-L63产品，本套程控系统中的控制器采用单CPU。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.1.2 PLC要求采用同一系列的模块，减少备件和维护量；所有模块可以带电插拔, 包括CPU，电源模块，通讯模块， I/O模块 ，支持不停机维修；输出模块要求带预设置故障处理功能。要求 PLC 装置采用统一的高速背板总线，背板总线的速率不低于80M，确保系统性能的一致。PLC通讯模块必须配置为不同的IP地址。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.1.4 机柜内应提供各种Ｉ/Ｏ最终实际用量的15%做备用，同时在插槽上还应留有扩充15%Ｉ/Ｏ的余地。所有开关量Ｉ/Ｏ模件应有隔离装置。所有的DI、DO点都必须增加隔离继电器，继电器采用欧姆龙端子式继电器。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.1.5 电源应配有浪涌保护。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.1.6 PLC系统应能在高的电气噪声，无线电波干扰和振动环境下连续运行。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.1.7 在距电子设备1.2米以外发出的工作频率达400～500MHz，功率输出达5W的电子干扰和射频干扰，应不影响系统正常工作。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.1.8 所有在可编程控制器系统中的硬件应能在环境温度为0～50℃，相对湿度为5～95%的范围内连续运行，而无结露现象。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.2 PLC的成套范围和功能
3.5.2.1 中央处理单元CPU
. CPU的内存不小于2M。
. 使用RAM存贮器时，其中保存的程序和数据靠蓄电池至少维持6个月，当更换电池时，不得导致程序或数据失落，并设置电池用完指示灯。
. 过程控制、监视和应用所需的故障诊断等，所有功能应设置于可编程控制器内。这些功能至少应包括下列内容: 实时钟和日历、继电器和锁存继电器、过渡触点、计时器、计数器、算术运算、逻辑功能、移位寄存器等。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.2.2 输入/输出(Ｉ／Ｏ)模件
. 在控制室盘内安装的Ｉ／Ｏ模件应是低电压(24VDC)，现场来的Ｉ／Ｏ接点电压应是无源接点。DI卡件的查询电压为48VDC
. 模拟量Ｉ／Ｏ应是4～20mA DC信号，热电阻（Pt100）信号采用三线制。
陕西旭能自动化控制有限公司响应：完全同意。
. Ｉ／Ｏ模件到现场Ｉ／Ｏ点均应有一只指示灯当现场输入触点闭合或输出接通时，该指示灯亮。所有输出模件都应有熔断器，还应安装一个熔丝熔断指示器。
. 所有开关量Ｉ／Ｏ通道应有隔离装置，它应能在该Ｉ／Ｏ模件对现场接线和对其他Ｉ／Ｏ模件之间提供1500V以上的有效隔离值。
. 当负荷电流的需要量高于输出模件里的输出触点的额定电流时，应设置中间继电器来处理高负荷要求值。
每个AI卡件不应超过8点，每个AO卡件不应超过8点；每个DI/DO模件的通道数不超过16点。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.2.3 远程Ｉ／Ｏ
各站点扩展机架必须配置适配模板，其Ｉ／Ｏ模件要求见3.5.2.2条。CPU与远程Ｉ／Ｏ之间双向传递数据。
远程Ｉ／Ｏ模块的防护等级应达到IP64，工作环境温度应满足-20~60℃，当供方的远程Ｉ／Ｏ不能满足以上工作条件时，供方应提供远程Ｉ／Ｏ机柜和加热、制冷设备以保证Ｉ／Ｏ正常工作。
. PLC 的远程I/O网上的数据采集与CPU扫描时间同步，可控。保证控制回路的快速，准确和实时性。
.远程I/O网应采用双缆配置。
对于有源输入信号及由于其他情况产生的干扰信号，投标方应提供信号隔离器进行隔离，并保证系统的安全性。信号隔离器选用进口设备，按ACI设备选型。投标方在投标书中应列出信号隔离器数量。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.2.3 通讯
CPU和Ｉ／Ｏ、外围设备间的通讯应保证高度可靠性。通讯协议应包括CRC(循环冗余校验)、奇偶误差校验、成帧调节误差和超限误差校验。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.2.4 编程
PLC编程软件要求符合IEC1131-3的标准，同时提供梯形图，指令列表，功能块图，顺序功能图，结构化文本等编程语言；完成离线仿真, 程序开发, 调试, 诊断.等功能。
陕西旭能自动化控制有限公司响应：完全同意。
3.6 本地上位监控系统
本地上位监控系统包括上位监控机一台(含操作员台、座椅，操作台选用钢板喷塑底座、木质台面。最终尺寸、色标由招标方确定)，两机互为备用。
监控软件的功能包括：图形监控、动态显示、历史数据采集、趋势图、历史数据显示贮存、事故报警、制表打印、及PLC参数设置、控制逻辑修改、系统调试等。
要求上位机在中文版Windows2000 环境下运行, 监控软件应采用正版IFIX V4.0开发运行版（1套）。投标方应提供AB PLC 西北办事处出具的正版软件咨信证明。
本地上位监控机(1台)选用工业显示屏及工控机。显示屏采用19”液晶显示器（三星）。工控机选用研华产品，配置为交货时主流配置，硬件配置不低于 P4 2.8G 160G 硬盘 , 1G内存，配A4激光打印机。
本地上位监控机与PLC系统的组网采用以太网
陕西旭能自动化控制有限公司响应：完全同意。
3.7　系统电源
3.7.1招标方提供下列等级的电源；
·220V AC单相两线制50Hz交流电源
·380V AC三相四线制50Hz交流电源
当投标方需要其它电压等级的电源时，需自配变压器。
陕西旭能自动化控制有限公司响应：完全同意。
3.7.2 PLC对现场接点信号的查询电压应为48VDC。
与PLC相连的二线制变送器24V DC电源应由输入模件提供。
陕西旭能自动化控制有限公司响应：完全同意。
3.7.3 燃油程控系统应设置总电源柜,该柜向程控系统内各设备及现场盘柜、仪表馈电。
电源柜内应能接受两路220V AC供电电源，并设置自动切换装置(采用电子切换开关),UPS电源装置（ 3KVA或5KVA 1小时）和配置隔离装置。电源切换不应影响控制系统正常工作。
陕西旭能自动化控制有限公司响应：完全同意。
3.8 系统气源
招标方提供的气源取自仪用压缩空气母管，压力为0.5~0.8MPa。
陕西旭能自动化控制有限公司响应：完全同意。
3.9 设备编号系统
本工程采用KKS编码系统,　所有检测设备及受控设备在PLC系统内的标识均按此编码，此编码由招标方在设计联络会上提供。
陕西旭能自动化控制有限公司响应：完全同意。
4 备品备件、专用工具
4.1投标方在投标书中应提供一份随供的备品备件清单(满足一个大修周期所需)并给出报价。同时对招标方在本工程正式投运后所需的其它备品备件的供应方案（采购渠道及价格，交货期等）给予详细说明。
陕西旭能自动化控制有限公司响应：完全同意。
4.2 随供的备品备件清单中，每一种类的模件,至少应有10%的备品备件(最少一块)。
陕西旭能自动化控制有限公司响应：完全同意。
4.3 投标方应提供所有便于维修和安装的专用工具,包括专用测试设备,特殊工具和夹具等。此外,投标方还应提供一份推荐的维修测试人员必备的标准工具清单。
陕西旭能自动化控制有限公司响应：完全同意。
5.0 工程技术服务
5.1 投标方应保证提供的设备满足需方电厂安全、可靠运行的要求，并对整个辅网系统设计、制造、供货、试验、装箱、发运、现场调试等过程全面负责。
陕西旭能自动化控制有限公司响应：完全同意。
5.2 在本工程的设计配合中，投标方应应招标方要求参加必要的的程控系统设计联络会；在接到招标方有关技术澄清、质疑等问题后，2天内回应招标方。
陕西旭能自动化控制有限公司响应：完全同意。
5.3 投标方应负责系统设备到货后的安装指导和调试, 并配合试运行，以保证所提供的系统能够顺利投运。
陕西旭能自动化控制有限公司响应：完全同意。
5.4 如果现场需要，投标方必须在48小时内赶到现场并及时处理出现的任何问题。
陕西旭能自动化控制有限公司响应：完全同意。
5.5 保质期为168小时后一年，在质保期内所有因产品技术和质量原因引起的产品损坏和不合格，均由投标方无偿更换。
陕西旭能自动化控制有限公司响应：完全同意。
5.6 投标方应在合同签订后向招标方提供技术培训，并提供详细的培训文件。培训人员应分为运行维修人员和软件维护人员。
陕西旭能自动化控制有限公司响应：完全同意。
6 质量保证和试验
6.1 投标方应对全部装置进行全面的检查与试验, 并提供出厂试验报告书,在合同规定时间内提交招标方。
陕西旭能自动化控制有限公司响应：完全同意。
6.2 对控制系统的工厂试验,招标方有权派代表参加,投标方应在进行试验前一周通知招标方。有关招标方参加的试验项目及试验进度由买卖双方在设计联络会时协商确定。
陕西旭能自动化控制有限公司响应：完全同意。
7 技术培训
7.1 投标方应对招标方提供技术培训和操作指导。
陕西旭能自动化控制有限公司响应：完全同意。
7.2 投标方提供培训教师、培训地点、培训安排、培训教材和培训设备(实验室模拟设备)。
陕西旭能自动化控制有限公司响应：完全同意。
7.2 培训时间如下表。投标方应保证招标方培训人员熟悉整个控制系统,熟练操作整个系统。
序号
培训内容
计划人月数
培训教师构成
地点
备注
职称
人数
1
工厂培训
2人月
高工
2
西安

2
现场培训
1人月
高工
2
现场

陕西旭能自动化控制有限公司响应：完全同意。
7.3 培训资料
投标方应提供招标方安装、接线、调试、运行和维护所需的全部资料和样本。并至少提供下列培训教材:
. PLC用户手册
. PLC软件使用说明(包括监控软件和编程软件)
. PLC维护指南(包括故障判断)
. PLC系统的安装指导
. PLC详细的自珍断说明
. PLC编程指导
. PLC系统投运指导
. 成套供货仪表的安装指导和投运指导
陕西旭能自动化控制有限公司响应：完全同意。
8.0 包装运输
8.1 装箱运输的燃油程控系统设备及成套附件，采用同等条件进行包装。
陕西旭能自动化控制有限公司响应：完全同意。
8.2 随同程控系统设备一起装箱的技术文件有：原产地证明书、出厂合格证、安装使用说明书、装箱单。装箱上并注明：制造厂名称和地址、产品名称和型号、装箱数量、装箱日期、装箱人工号。每个装箱必须附有五份内容与该箱完全符合的装箱单，其中的两份装箱应用防水的密封袋包装，放在包装箱的明显位置上，其余三份直接提交需方。
陕西旭能自动化控制有限公司响应：完全同意。
8.3 包装箱内装入的零部件必须有明显的标记与标签，标明部件号、编号、名称及数量等，标签所标内容应与装箱单一致。
陕西旭能自动化控制有限公司响应：完全同意。
8.4 投标方在发货前应向需方提供辅网系统设备存放的条件和要求。
陕西旭能自动化控制有限公司响应：完全同意。
9.0 资料交换要求
9.1 所有的设计文件和技术资料，无论是投标方提供的，还是投标方的分包商提供的，均采用中文，计量均采用国际单位制。
陕西旭能自动化控制有限公司响应：完全同意。
9.2 投标方提供的所有技术文件应为大唐彬长发电厂新建（2x600MW）工程专用，资料应注明“大唐彬长发电厂新建（2x600MW）工程专用”字样，并注明版次。每版资料应附图纸清单，后一版图纸上所有与前一版不同之处应做出明显标记，否则，招标方将认为图纸没有修改。设备投入制造前，投标方应提供设备制造组装图，经招标方确认后，再生产。
陕西旭能自动化控制有限公司响应：完全同意。
9.3 投标方应在规定的时间内提供设计文件和技术配合资料,一共4份, 其中设计院2份，业主2份, 同时提供给设计院和业主各1份电子版 (Auto CAD2004 /WORD2000); 投标方提供的最终施工图纸和设备开箱资料,一共22份, 其中设计院2份，业主20份, 同时提供给设计院和业主各2份电子版 (Auto CAD2004 /WORD2000)。
陕西旭能自动化控制有限公司响应：完全同意。
9.4 本工程设计采用KKS编码表示系统，故制造厂供货范围内的所有仪表控制设备等均应在最终版的图纸及供货实物上标明其KKS编码，具体内容在以后的设计配合中确定。
陕西旭能自动化控制有限公司响应：完全同意。
9.5 技术协议签订1周后，提供以下设计资料: 系统设计说明书、PLC配置图及设备清单、PLC逻辑图、PLC梯形图、仪表清单、Ｉ/Ｏ清单、CRT画面、控制系统说明书、控制接线图、PLC文件、仪表样本、电源要求、气源要求、接地要求、仪表接管图、仪表接线图、盘台柜施工图（包括布置图、电源系统图、内部接线图、端子排出线图、电缆清册、控制系统设计说明和系统操作说明(SOD)等。
陕西旭能自动化控制有限公司响应：完全同意。
9.6 投标方提供的最终资料包括：9.5中所述及的设计文件，维护整个系统所必需的全套硬件及软件的标准维护、安装、调试、运行图纸及手册、说明书。各类设备的产品合格证、原产地证明书等。
陕西旭能自动化控制有限公司响应：完全同意。
9.7投标方应按照招标方的深度和时间要求提供本技术规范书中规定的资料，同时根据招标方要求及时、无条件地提供其所需的附加资料。
陕西旭能自动化控制有限公司响应：完全同意。
9.8投标方应提供所有施工图和技术文件的最终竣工图4套，其中1套直接给设计院。
陕西旭能自动化控制有限公司响应：完全同意。
10. 投标方在投标时须提供的技术文件：
投标方在其投标书中除应按照本规范书的章节顺序对所有技术条款进行响
