任务一认识电气控制按钮.pptx

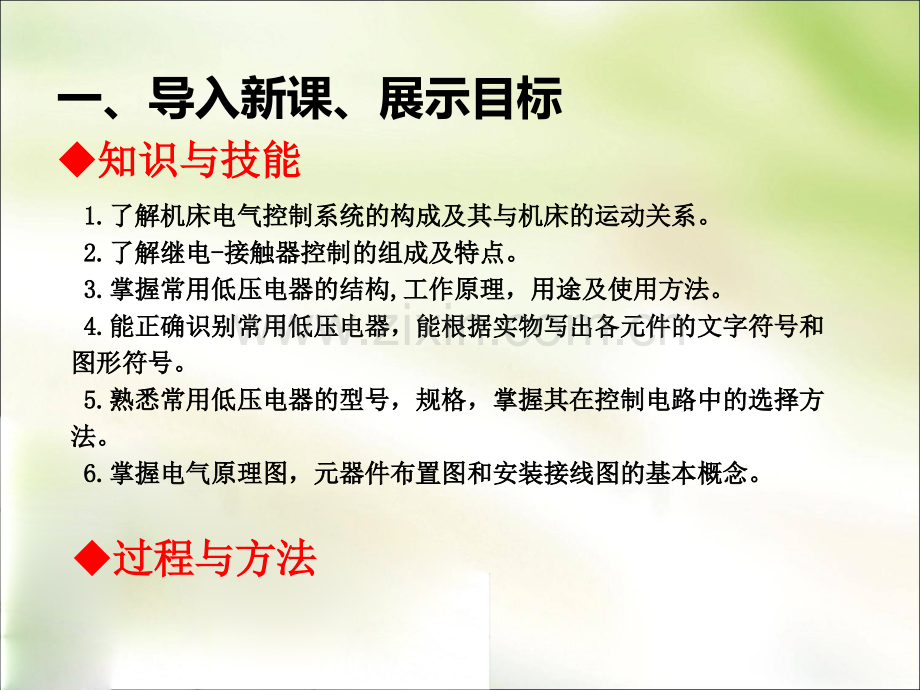

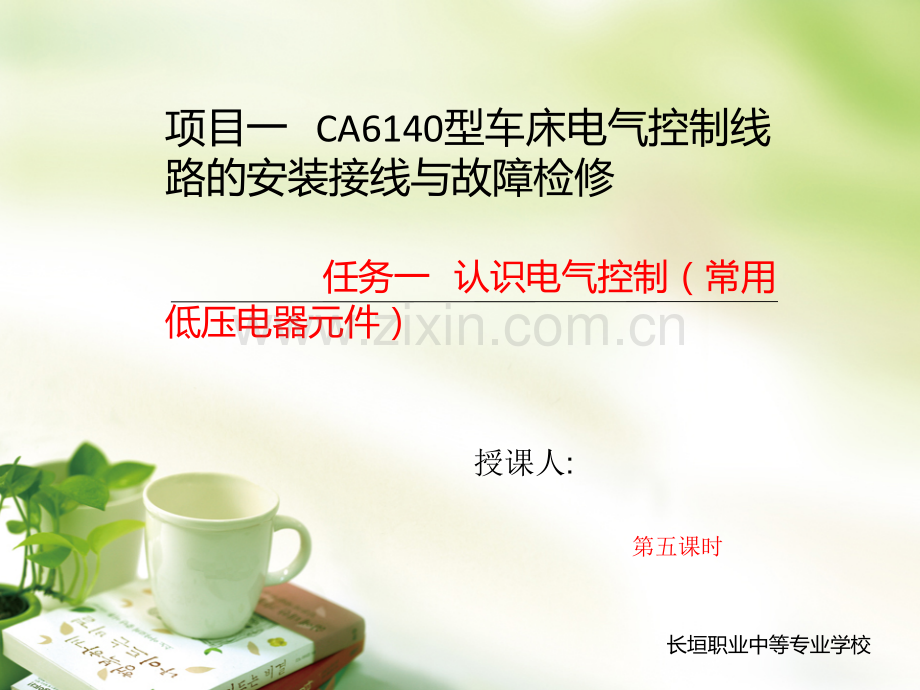

长垣职业中等专业学校项目一 CA6140型车床电气控制线路的安装接线与故障检修 任务一 认识电气控制（常用低压电器元件）第五课时授课人:一、导入新课、展示目标知识与技能知识与技能 1.1.了解机床电气控制系统的构成及其与机床的运动关系。了解机床电气控制系统的构成及其与机床的运动关系。2.2.了解继电了解继电-接触器控制的组成及特点。接触器控制的组成及特点。3.3.掌握常用低压电器的结构掌握常用低压电器的结构,工作原理，用途及使用方法。工作原理，用途及使用方法。4.4.能正确识别常用低压电器，能根据实物写出各元件的文字符号和能正确识别常用低压电器，能根据实物写出各元件的文字符号和 图形符号。图形符号。5.5.熟悉常用低压电器的型号，规格，掌握其在控制电路中的选择方熟悉常用低压电器的型号，规格，掌握其在控制电路中的选择方法。法。6.6.掌握电气原理图，元器件布置图和安装接线图的基本概念。掌握电气原理图，元器件布置图和安装接线图的基本概念。过程与方法过程与方法 合作探究合作探究 分组教学分组教学 讨论演示讨论演示 实物演示实物演示 培养学生严谨认真的学习态度、自主学习的习惯培养学生严谨认真的学习态度、自主学习的习惯。情感态度与价值观情感态度与价值观一、导入新课、展示目标按钮按钮二、设疑激探 自主学习1.主令电器？主令电器？主令电器：主要用于控制电路中，以开关接点的通断形式来主令电器：主要用于控制电路中，以开关接点的通断形式来发布控制命令，使控制电路执行对应的控制任务。发布控制命令，使控制电路执行对应的控制任务。按钮、行程开关、接近开关、万能转换开关、主按钮、行程开关、接近开关、万能转换开关、主令控制器、选择开关、足踏开关等。令控制器、选择开关、足踏开关等。2.常见的主令电器由哪些？常见的主令电器由哪些？3.按钮的应用场合？按钮的应用场合？按钮一般适用于交流电压按钮一般适用于交流电压500V以下、直流电压以下、直流电压440V以下、以下、额定电流额定电流5A以下的电路中。以下的电路中。4.按钮作用？按钮作用？按钮常用来短时间接通与断开小电流控制的电路。按钮常用来短时间接通与断开小电流控制的电路。三、合作讨论、共同探究1.按钮的组成？按钮的组成？2.按钮的图形符号和文字符号？按钮的图形符号和文字符号？3.按钮的颜色应用？按钮的颜色应用？四、学生展示、教师点评1、按钮由按钮帽、复位弹簧、动合触点、动断触点和外壳组成。、按钮由按钮帽、复位弹簧、动合触点、动断触点和外壳组成。2、按钮图形符号和文字符号。、按钮图形符号和文字符号。3、红色按钮用于停止、断电或事故。绿色按钮优先用于启动或、红色按钮用于停止、断电或事故。绿色按钮优先用于启动或通电，但也允许选用黑色、白色或灰色按钮，一扭双用与启动与通电，但也允许选用黑色、白色或灰色按钮，一扭双用与启动与停止或通电与断电，即交替按压后改变功能的，不能用红色按钮，停止或通电与断电，即交替按压后改变功能的，不能用红色按钮，也不能用绿色按钮，应用黑色、白色或灰色按钮。也不能用绿色按钮，应用黑色、白色或灰色按钮。五、巩固提高、布置作业1.熟记按钮图形符号和文字符号。熟记按钮图形符号和文字符号。2.熟记主令电器定义及常见的主令电器有哪熟记主令电器定义及常见的主令电器有哪些。些。六，情感升华 学完本节课，你有什么收获？学完本节课，你有什么收获？谢谢！
