临时用电工程安全生产技术.pptx

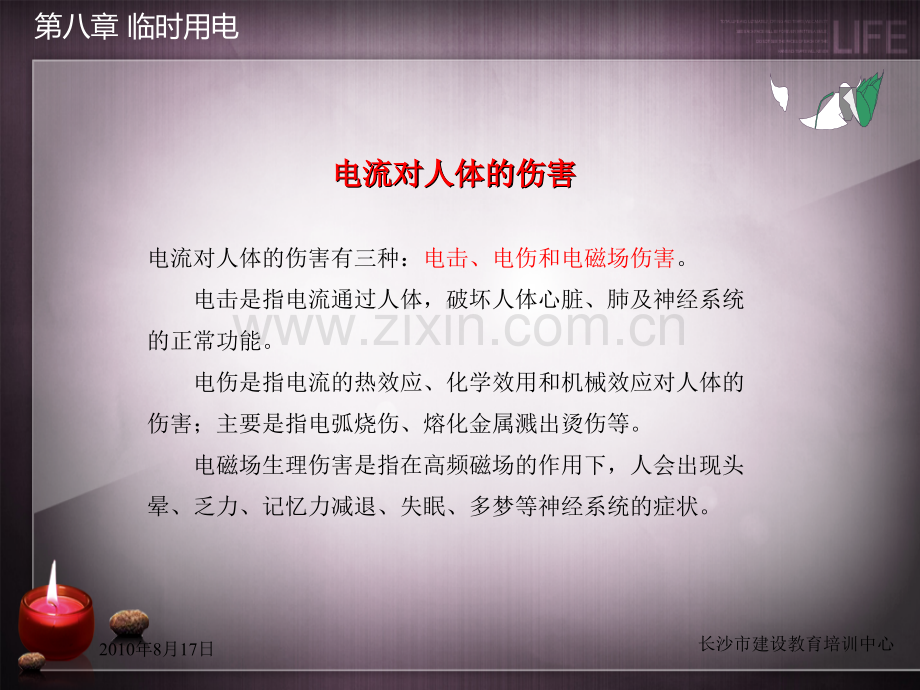

长沙市建设教育培训中心2010年8月17日第八章 临时用电用电档案用电档案触电危险触电危险肌肉收缩运动肌肉收缩运动热效应热效应 化学反映化学反映人触电人触电机械性损伤机械性损伤急剧的病理变化，急剧的病理变化，严重伤害肌体严重伤害肌体电流流电流流经心脏经心脏心室纤维颤动，心脏起不到压缩血液泵浦作用，不能使新鲜心室纤维颤动，心脏起不到压缩血液泵浦作用，不能使新鲜血液及时输送到大脑，几秒钟内使人休克而造成死亡。血液及时输送到大脑，几秒钟内使人休克而造成死亡。50mA50mA以上的电流以上的电流即可造成死亡。即可造成死亡。1.50mA1.50mA只是一只普通只是一只普通100W100W电灯流过电流的电灯流过电流的1/91/9。2.2.人触电，身体就成为一个带电体。人触电，身体就成为一个带电体。3.3.末级漏电保护开关的动作电流不大于末级漏电保护开关的动作电流不大于30mA30mA，动作时间不大于，动作时间不大于0.10.1秒。秒。为保护小孩应为为保护小孩应为6mA6mA。长沙市建设教育培训中心2010年8月17日第八章 临时用电电流对人体的伤害电流对人体的伤害电流对人体的伤害电流对人体的伤害电流对人体的伤害有三种：电击、电伤和电磁场伤害。电击是指电流通过人体，破坏人体心脏、肺及神经系统的正常功能。电伤是指电流的热效应、化学效用和机械效应对人体的伤害；主要是指电弧烧伤、熔化金属溅出烫伤等。电磁场生理伤害是指在高频磁场的作用下，人会出现头晕、乏力、记忆力减退、失眠、多梦等神经系统的症状。长沙市建设教育培训中心2010年8月17日第八章 临时用电触电急救触电急救触电后触电后1min1min开始救治开始救治90%90%有良好的效果有良好的效果触电后触电后6min6min开始救治开始救治50%50%可能复苏可能复苏触电后触电后12min12min开始救治开始救治很少有存活很少有存活触电急救触电急救1.1.立即切断电源立即切断电源2.2.诊断与急救诊断与急救没有呼吸，但有心跳没有呼吸，但有心跳口对口口对口(鼻鼻)人工呼吸法人工呼吸法有呼吸，但无心跳有呼吸，但无心跳胸外心脏挤压法胸外心脏挤压法呼吸、心跳均没有呼吸、心跳均没有两法同时进行两法同时进行安全用电安全用电长沙市建设教育培训中心2010年8月17日第八章 临时用电 一般认为：电流通过人体一般认为：电流通过人体一般认为：电流通过人体一般认为：电流通过人体的心脏、肺部和中枢神经系统的心脏、肺部和中枢神经系统的心脏、肺部和中枢神经系统的心脏、肺部和中枢神经系统的危险性比较大，特别是电流的危险性比较大，特别是电流的危险性比较大，特别是电流的危险性比较大，特别是电流通过心脏时，危险性最大。通过心脏时，危险性最大。通过心脏时，危险性最大。通过心脏时，危险性最大。所所所所以从手到脚的电流途径最为危以从手到脚的电流途径最为危以从手到脚的电流途径最为危以从手到脚的电流途径最为危险险险险。触电还容易因剧烈痉挛而触电还容易因剧烈痉挛而触电还容易因剧烈痉挛而触电还容易因剧烈痉挛而摔倒，导致电流通过全身并造摔倒，导致电流通过全身并造摔倒，导致电流通过全身并造摔倒，导致电流通过全身并造成摔伤、坠落等二次事故。成摔伤、坠落等二次事故。成摔伤、坠落等二次事故。成摔伤、坠落等二次事故。长沙市建设教育培训中心2010年8月17日第八章 临时用电 施工现场临时用电是指临时电力线路、安装的各种电气。配电箱，提供的机械设备动力源和照明，必须执行JGJ462005施工现场临时用电安全技术规范(以下简称JGJ462005规范)，施工完毕必须拆除。施工现场临时用电安全常识施工现场临时用电安全常识施工现场临时用电安全常识施工现场临时用电安全常识长沙市建设教育培训中心2010年8月17日第八章 临时用电 新的标准施工现场临时用电安全技术规范（JGJ46-2005）后要求：建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：1、采用TNS接零保护系统；2、采用三级配电系统；3、采用二级漏电保护系统和两道防线（PE线）。长沙市建设教育培训中心2010年8月17日第八章 临时用电TN-C：T-工作接地，N-保护接零。保护零线PE与工作零线N合一的系统。（三相四线）TN-S：保护零线PE与工作零线N分开的系统。（三相五线）五芯电缆。TN-C如三相负载不平衡时，零线带电；零线断线时，单相设备的工作电流会导致电气设备外壳带电；TN-S由于是有专用保护零线，正常工作时不通过工作电流，三相不平衡时也不会使保护零线带电；由于工作零线和保护零线分开，可以顺利接装漏电保护器。TNSTNS长沙市建设教育培训中心2010年8月17日第八章 临时用电接地与接零保护系统接地与接零保护系统1.1.接地保护接地保护(TT(TT系统系统)2.2.接零保护接零保护(TN(TN系统系统)三相四线接零保护三相四线接零保护(TN-C(TN-C系统系统)三相五线接零保护三相五线接零保护(TN-S(TN-S系统系统)ABPEC0保护零线保护零线工作零线工作零线长沙市建设教育培训中心2010年8月17日第八章 临时用电 在施工现场专用变压器的供电的TN-S接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。相线、N线、PE线的颜色标记必须符合以下规定：相线、L1（A）、L2（B）、L3（C）相序的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿/黄双色。任何情况下上述颜色标记严禁混用和互相代用。TN-STN-S系统系统长沙市建设教育培训中心2010年8月17日第八章 临时用电接地与接零保护系统接地与接零保护系统常见通病常见通病1.接地马虎：接地长度、深度不够，无测试或无测试记录，测试达不到要求(保护接地4，重复接地10)，接地不用接法，不用角钢或钢管。2.零地混用3.不用五芯电缆4.接地电阻得测试重视不够长沙市建设教育培训中心2010年8月17日第八章 临时用电配电箱与开关箱配电箱与开关箱总配电箱总配电箱(间间)；分配电箱分配电箱(工地大时，可分几级分配工地大时，可分几级分配)；开关箱。开关箱。三级配电：三级配电：两级保护：两级保护：分配电箱的漏电保护：分配电箱的漏电保护：50mA/70mA50mA/70mA开关箱的漏电保护：为末级漏电保护开关箱的漏电保护：为末级漏电保护 动作电流动作电流30mA30mA；动作时间动作时间0.1ms0.1ms。三级配电、两级保护三级配电、两级保护一机、一闸、一漏、一箱一机、一闸、一漏、一箱长沙市建设教育培训中心2010年8月17日第八章 临时用电总箱 分箱 开关箱 每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）。配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。三级配电三级配电长沙市建设教育培训中心2010年8月17日第八章 临时用电施工现场的每台用电设备都应该有自己专用的开关箱，箱内刀闸(开关)及漏电保护器只能控制一台设备，不能同时控制两台或两台以上的设备，否则容易发生误操作事故。用电设备要一机一闸一漏一箱用电设备要一机一闸一漏一箱长沙市建设教育培训中心2010年8月17日第八章 临时用电分配电箱与开关箱的距离不得超过30m*；开关箱与其供电的固定式用电设备水平距离不宜超过3m；箱体应采用铁板制作或优质绝缘板制作，但不得采用木板；固定式配电箱、开关箱的中心与地面距离应为1.4-1.6m；移动式配电箱、开关箱的中心与地面的垂直距离宜为0.8-1.6m；配电箱、开关、电源进线端严禁采用插头和插座做活动连接。三级配电三级配电长沙市建设教育培训中心2010年8月17日第八章 临时用电开关箱应防雨、防尘。加锁：一般安装高度(距地)为15m，与其控制的固定电气设备的距离不超过3m。开关箱内不准存放任何物品，防止误操作造成事故。开关箱周围不准堆放杂物，并应有足够两人同时操作的空间和通道。开关箱设置和使用注意事项开关箱设置和使用注意事项开关箱设置和使用注意事项开关箱设置和使用注意事项长沙市建设教育培训中心2010年8月17日第八章 临时用电总配箱和开关箱设置漏电保护。分配电箱可以不设，但应满足：总路设置总隔离开关，以及总断路器或总熔断器；分路设置分路隔离开关，以及分路断路器或分路断熔器；隔离开关设置于电源进线端。漏电保护器的电源进线类别（相线或零线）必须与其进线端标记一一对应，不允许交叉混接，更不允许将PE线当N线接入漏电保护器。开关箱中漏电保护器的额定漏电动作电流不应大于30mA*，额定漏电动作时间不应大于0.1s*。两级保护两级保护长沙市建设教育培训中心2010年8月17日第八章 临时用电JGJ462005规范规定：施工现场所有的电气设备必须安装漏电保护器。漏电保护器安装在电气设备负荷线首端。1 使用前由电工检测，确认合格。2 不得用漏电保护器直接代替电闸开关使用。3 漏电保护器发生掉闸时，不能强行合闸，应由电工查明原因，排除故障后，才能继续使用。漏电保护器的正确使用漏电保护器的正确使用长沙市建设教育培训中心2010年8月17日第八章 临时用电配电箱与开关箱配电箱与开关箱漏电保护开关漏电保护开关1.1.人员触电，但尚未达到受伤害得电流和时间，即跳闸断电人员触电，但尚未达到受伤害得电流和时间，即跳闸断电2.2.设备线路漏电故障发生，人虽未触及即先跳闸设备线路漏电故障发生，人虽未触及即先跳闸3.3.防止因漏电而引起得火灾或损坏设备等事故防止因漏电而引起得火灾或损坏设备等事故作用作用长沙市建设教育培训中心2010年8月17日第八章 临时用电总配电箱漏电动作电流值为300-1000mA；分配电箱漏电动作电流值为100-200mA；开关箱额定漏电动作电流值为不大于30mA，额定漏电动作时间应小于0.1s；潮湿和有腐蚀介质场所额定漏电动作电流值为不大于15mA，额定漏电动作时间应小于0.1s。漏电保护装置参数漏电保护装置参数长沙市建设教育培训中心2010年8月17日第八章 临时用电空气开关不能做隔离开关。是一种自动切断线路故障用的保护电器。一般可将刀开关、熔断器作隔离开关。分配电箱与开关箱的距离不超过30m；开关箱与其控制的用电设备水平距离不宜超过3m。固定式开关箱和配电箱的下底与地面的垂直距离应为1.3m-1.5m*；移动式分配电箱与开关箱的下底距地面大于0.6m，小于是1.5m。隔离开关、安装位置隔离开关、安装位置长沙市建设教育培训中心2010年8月17日第八章 临时用电总配电箱漏电动作电流值为300-1000mA；分配电箱漏电动作电流值为100-200mA；开关箱额定漏电动作电流值为不大于30mA，额定漏电动作时间应小于0.1s；潮湿和有腐蚀介质场所额定漏电动作电流值为不大于15mA，额定漏电动作时间应小于0.1s。漏电保护装置参数漏电保护装置参数长沙市建设教育培训中心2010年8月17日第八章 临时用电现场的电动机械设备包括：电锯、电刨、电钻，卷扬机、搅拌机、钢筋切断机，钢筋拉伸机等。为了确保运行的安全，作业前必须按规定进行检查、试运转：作业完，拉闸断电，锁好电闸箱，防止发生意外事故。电动机械设备的检查电动机械设备的检查长沙市建设教育培训中心2010年8月17日第八章 临时用电 开关箱内的电器安装与接线，必须由电工操作，非电工严禁操作。电闸保险丝断了，应立即找电工查明原因，排除故障后再接好保险丝；非电工严禁拆装，更不能用其他金属丝代替保险丝。非电工严禁拆装保险丝非电工严禁拆装保险丝长沙市建设教育培训中心2010年8月17日第八章 临时用电1 高压线的下方不得搭设临建，不准堆放材料和进行施工作业。2 在高压线一侧作业时，必须保持6m以上的水平距离。达不到上述距离时，必须采取隔离防护措施，防止作业人员作业时金属料具碰触高压线路，造成触电事故。时，应及时报告，不得擅自处理以免发生触电事故。遇到高压线路注意事项遇到高压线路注意事项长沙市建设教育培训中心2010年8月17日第八章 临时用电安全电压是为防止触电事故而采用的特定电源供电的电压系列，分为42V、36V，24V、12V、6V五级。根据不同的作业条件，选不同的安全电压。潮湿的工作环境应使用24V的安全电压。安全电压安全电压长沙市建设教育培训中心2010年8月17日第八章 临时用电施工现场室内的照明线路与灯具的安装高度低于2.4m时，应采用36V安全电压。施工现场使用的手持照明灯(行灯)的电压应采用36V安全电压。在36V电线上也严禁乱搭乱挂。施工现场安全电压照明施工现场安全电压照明长沙市建设教育培训中心2010年8月17日第八章 临时用电 电器、照明设备、手持电动工具以及通常采用单相电源供电的小型电器，有时会引起火灾，其原因通常是电气设备选用不当或由于线路年久失修，绝缘老化造成短路，或由于用电量增加、线路超负荷运行，维修不善导致接头松动，电器积尘、受潮、热源接近电器、电器接近易燃物和通风散热失效等。电器火灾的防止电器火灾的防止长沙市建设教育培训中心2010年8月17日第八章 临时用电 其防护措施主要是合理选用电气装置。例如，在干燥少尘的环境中，可采用开启式和封闭式；在潮湿和多尘的环境中，应采用封闭式；在易燃易爆的危险环境中，必须采用防爆式。防止电气火灾，还要注意线路电器负荷不能过高，注意电器设备安装位置距易燃可燃物不能太近，注意电气设备进行是否异常，注意防潮等。电器火灾的防止电器火灾的防止
