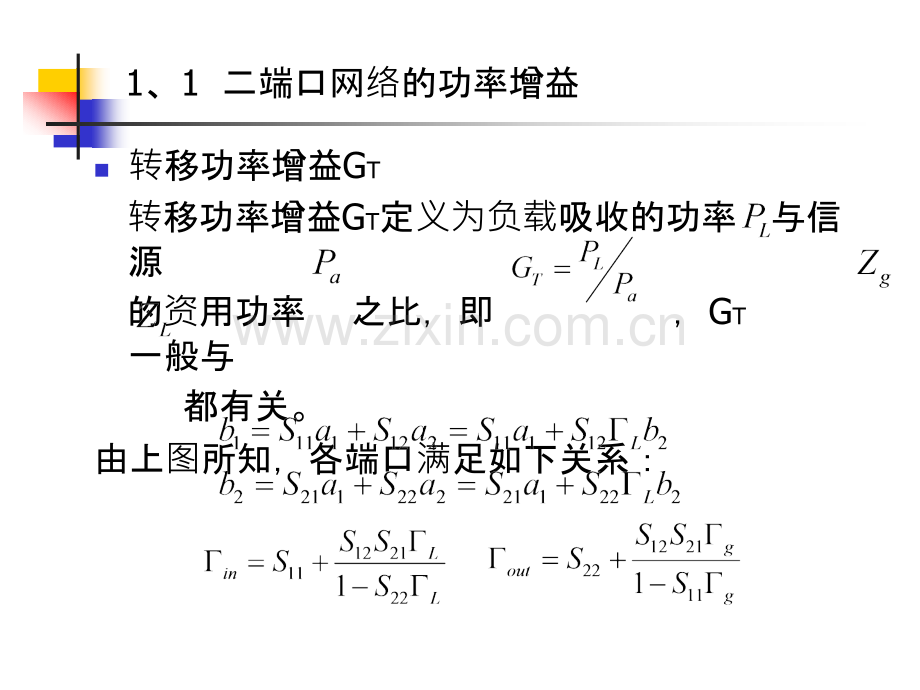

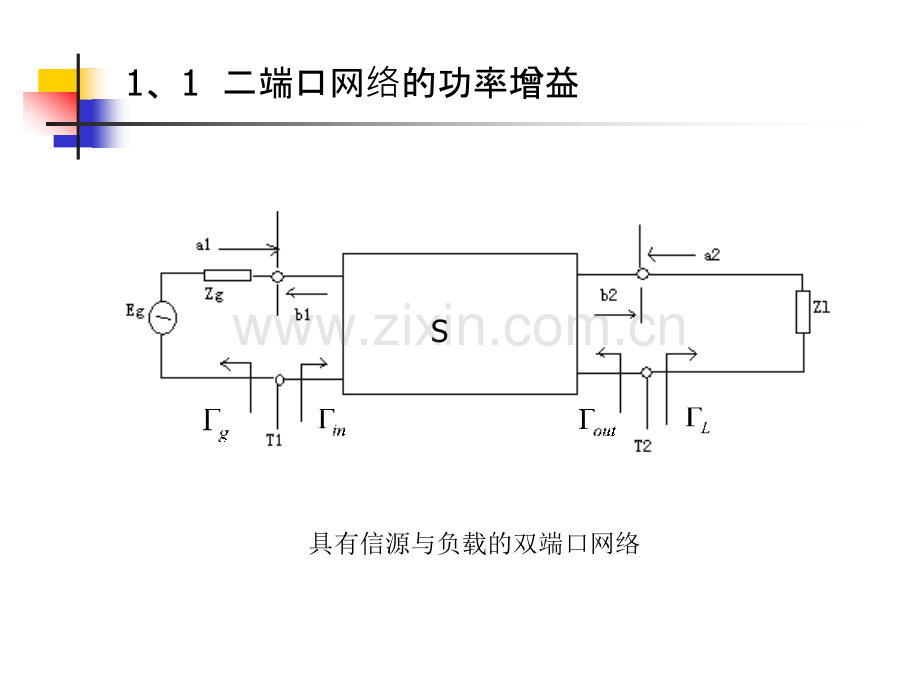

1、1 二端口网络的功率增益 S具有信源与负载的双端口网络1、1 二端口网络的功率增益n转移功率增益GT 转移功率增益GT定义为负载吸收的功率 与信源 的资用功率 之比，即 ，GT一般与 都有关。由上图所知，各端口满足如下关系：1、1 二端口网络的功率增益一端口电压:将 和 代入上式1、1 二端口网络的功率增益得到实际功率增益G 为网络的输入阻抗与信源内阻共轭匹配时的最大输出功率,此时有 ,则1、1 二端口网络的功率增益 为负载阻抗与网络的输出阻抗共轭匹配时的输出功率,此时有 ,则故资用功率增益GA:转移功率增益GT1、1 二端口网络的功率增益 n当 时，输入输出端均匹配，此时的转移功率增益称为匹配转移功率增益:n对于S12=0的单向非互易网络,其转移功率增益称为单向功率增益:由于转换增益与 均有关,故在实际电路中比前两种增益更实用。1、2 双端口网络的工作特性参数 网络的工作特性参数与网络参数是密切相关的，下面就讨论几个常用的双端口网络的工作特性参数：n电压传输系数T电压传输系数T定义为网络输出端接匹配负载时,输出端参考面上的反射波电压与输入端参考面上的入射波电压之比,即对于互易网络有 T=S21=S121、2 双端口网络的工作特性参数n插入相移插入相移定义为b2与a1的相位差，即n插入驻波比 网络的插入驻波比定义为网络输出端接匹配负载时，网络输入端的驻波比。代入 即当Zg=ZL=1时，有1、2 双端口网络的工作特性参数此时 故输入驻波为n网络插入衰减LI和工作衰减LAn插入衰减定义为网络未插入前负载吸收的功率 与网络插入后负载吸收的功率 之比的分贝 数，即1、2 双端口网络的工作特性参数其中再代入PL的表达式，则得到：LI0 网络插入后，匹配状况变坏 LI=0 网络插入前后，匹配状况无改变 LI0 此时网络使负载和源失配，且LA越大，失配越严重。1、2 双端口网络的工作特性参数 对于无源网络，由于负载吸收的功率总是等于或小于信源的资用功率，故LA总是正值。由LA和Li的公式，可得到：对于双端口网络的源和负载都匹配的系统，由 ，可得：或表示为：1、2 双端口网络的工作特性参数 该式表明：对于源和负载都匹配的网络系统，插入网络后引起的衰减由两部分构成：第一部分为插入网络后引起的反射衰减 ，第二部分为网络的吸收衰减。即吸收衰减项为零，插入网络后的衰减仅由反射衰减构成。若所插入的网络式无耗的，则
