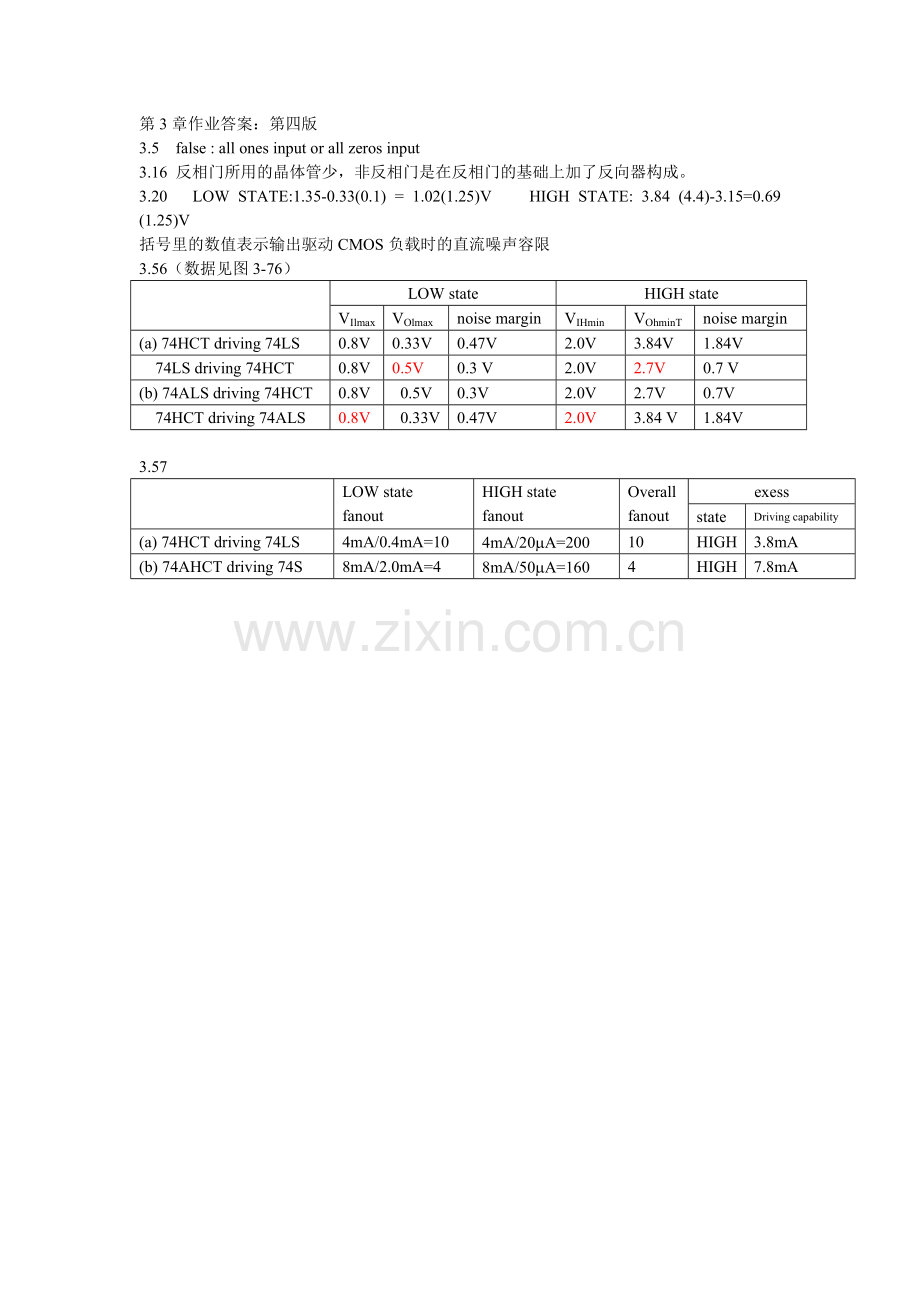

第3章作业答案：第四版
3.5 false : all ones input or all zeros input
3.16 反相门所用的晶体管少，非反相门是在反相门的基础上加了反向器构成。
3.20 LOW STATE:1.35-0.33(0.1) = 1.02(1.25)V HIGH STATE: 3.84 (4.4)-3.15=0.69 (1.25)V
括号里的数值表示输出驱动CMOS负载时的直流噪声容限
3.56（数据见图3-76）

LOW state
HIGH state

VIlmax
VOlmax
noise margin
VIHmin
VOhminT
noise margin
(a) 74HCT driving 74LS
0.8V
0.33V
0.47V
2.0V
3.84V
1.84V
74LS driving 74HCT
0.8V
0.5V
0.3 V
2.0V
2.7V
0.7 V
(b) 74ALS driving 74HCT
0.8V
0.5V
0.3V
2.0V
2.7V
0.7V
74HCT driving 74ALS
0.8V
0.33V
0.47V
2.0V
3.84 V
1.84V

3.57

LOW state
fanout
HIGH state
fanout
Overall fanout
exess
state
Driving capability
(a) 74HCT driving 74LS
4mA/0.4mA=10
4mA/20mA=200
10
HIGH
3.8mA
(b) 74AHCT driving 74S
8mA/2.0mA=4
8mA/50mA=160
4
HIGH
7.8mA
