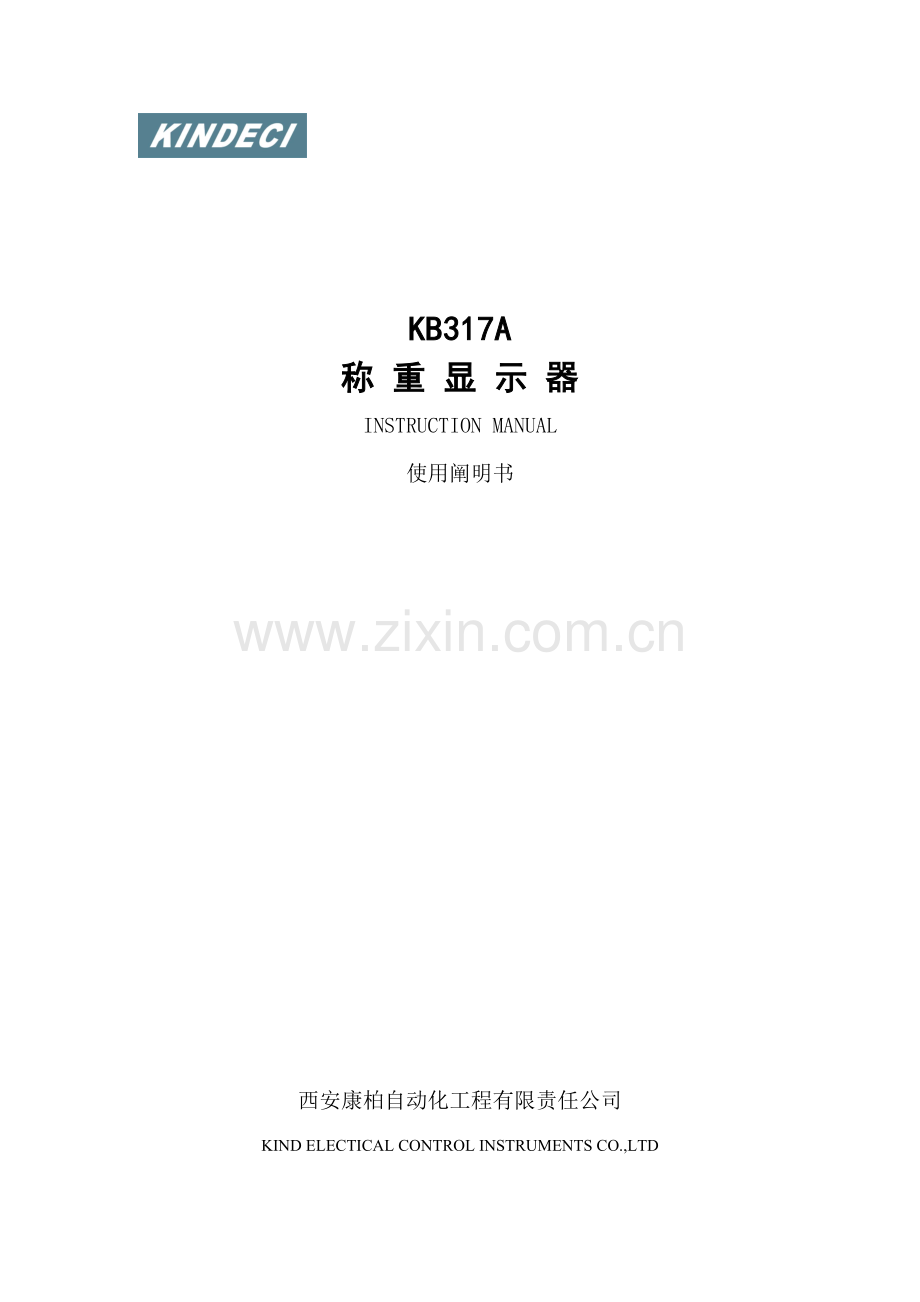

KB317A称 重 显 示 器INSTRUCTION MANUAL使用阐明书西安康柏自动化工程有限责任公司KIND ELECTICAL CONTROL INSTRUMENTS CO.,LTD.3- 目录 -1. 概述1.1 简介 - 21.2 关于术语 - 21.3 特点 - 32. 技术规格2.1 普通规格 - 42.2 数字某些 - 42.3 模仿某些 - 4 3. 操作3.1 普通阐明 - 53.2 称重显示屏输入敏捷度 - 53.3 传感器与显示屏连接法 - 53.4 前面板阐明 - 63.5 背面板阐明 - 63.6 功能设定 - 73.7 调校 - 163.8 配料操作过程 - 203.9 其她显示 - 204. 显示屏外形图显示屏外形图 - 21附录KB317A功能一览表- 221. 概述1.1 简介KB317A 称重显示屏是我司研制新一代智能称重测量显示屏。采用了业界最为先进MSP解决器和高精度A/D转换器。控制器内部采用多级光电隔离和滤波环节,保证控制器精度和稳定性。控制器采用双组发光数码管显示,24位A/D转换器。控制器配备应变传感器接口,用来将现场称重传感器信号放大、修正后显示并以420mA形式输出。本控制器体积小、功能强大，可广泛地用于各种配料系统。1.2 关于术语自重:能使称重传感器产生输出电压承载器自身重量。分度间距：指显示间距与倍数比例。分度间距数值只能选取数值1、2、5中某一种。勉励电压：指由显示屏提供用以驱动称重传感器电压。测力与称重传感器：测力与称重传感器是一种将所受力或重量转换成电压部件。一种测力与称重传感器涉及两个某些：第一某些是能依照所受力大小而线形变形金属部件；第二某些是可依照金属部件变形大小而变化其电阻应变片。传感器输出敏捷度：指从传感器输出电压与勉励电压比率。最大量程：指为称重显示屏设计（略去小数点后）可显示最大数值。倍数：倍数是用来拟定小数点位置或加在读数后零个数。 例如： 如果读数为234，则 倍数 显示屏显示 1 234 .1 23.4 .01 2.34 .001 .234 .0001 .0234辨别率：指最大量程与显示分度间距之比例。秤量间距：指重量显示屏对秤承载器上单位原则重量变化所示数值。1.3 特点 可用于所有电阻应变式测力与称重式传感器。 采用微解决器控制操作。 选用清晰稳定13mm 6位LED数码管显示。 显示之重量可选用如下不同分度间距：1，2，5。 上下限超载时，显示“U_OL” ，“D_OL” 。 可选取5个小数点位置。 自动零位跟踪。 内某些辨率为16,000,000。 转换速率达1000次 / 秒。 2. 技术规格2.1 普通规格1. 电源 ：直流24V2. 消耗功率 ：6 W3. 工作温度 ：-10 704. 湿度 ：10% 90相对湿度（无凝结水）5. 电源滤波器 ：内置2.2 数字某些1 计量显示 上排数码管显示称重净重。净重为零时输出4mA，净重为最大量程时输出20mA。下排数码管显示称重最大量程。2 负数显示在最左边数位显示“”号3 上限显示 显示“U-OL”表达称量超过最大量程4. 下限显示 当显示“d-OL”时，表达称量低于下限显示2.3 模仿某些1 合用传感器类型合用于电阻应变式测力与称重传感器2 传感器勉励电压10V2%， Imax=150mA 3 传感器敏捷度2mV/V4 输入阻抗5M5 温度系数100ppm/6 非线性误差0.05%7采样速度： 1000次秒8输出模仿信号 420mA精度0.13.操作3.1 普通阐明 不要将KB317A安装在阳光直晒处，并须避免突然温度变化、振动或被风吹。当温度大概为20或68、相对湿度约为50时，可获得最佳性能。通过电源线将KB317A后端接地，并保证接触良好。不要将地线接至其她设备地线。 模仿输入或输出讯号对电子噪声很敏感，故不应将这些模仿输入或输出讯号电线结扎在一起，以避免也许导致干扰。并请将这些电线远离交流电源，尽量缩短所有电线或同轴电缆长度。 3.2 称重显示屏输入敏捷度 称重显示屏输入敏捷度(A)可通过如下方程式计算出来： 对于KB317A而言，A必要不不大于或等于0.5。3.3传感器与控制器连接法 传感器模仿输出对电子噪声很敏感，故不要将这些电线结扎在一起，以避免也许导致干扰。并请将这些电线远离交流电源。 称重传感器连接法引脚端子编号讯号含义EXC +EXC SIG +SIG SHD勉励电压输出 勉励电压输出 讯号输入 讯号输入 屏蔽EXC+SIG-EXC-SIG+SHD传感器与本控制器连接图SIG+SIG-EXC+EXC-SHD3.4 前面板阐明 前面板外观KB317AKINDECI1N1N28765432ZERON4MODETAREM1N3ENTER 1. N1 批示灯 ：闪烁时表达正在通讯。 2. N2 批示灯 ：备用。 3. N3 批示灯 ：亮时显示重量变动检测。 4. N4 批示灯 ：亮时显示零。 5. ENTER 按键 ：接受输入数据。 6MODE 按键 ：选取功能设定方式。 7TARE 按键 ：设立时，用于选取数据。 8. ZERO 按键 : 正常运转时，长按“ZERO”键，可对显示净重清零。3.5 背面板阐明3.5.1 背面板端子端子接线视图01020330405060708091012141311EX+4-20mA- 4-20mA+ -24V +24VSG-SG+SHIELD EX- RS485+RS485GRS485-型号KB317A 康柏自动化工程有限责任公司背面板接线图 注意：仪表内部RS485通讯接口与4-20mA变送输出共地。3.5.2 控制输出插座 插座编号 讯号含义 24V- 电源24V- 24V+ 电源24V+ RS485G 485通讯地 RS485- 485通讯负端 RS485+ 485通讯正端 4-20mA- 420mA 输出- 4-20mA+ 420mA 输出+ NC NC SHIELD 屏蔽 SIG- 信号输入- SIG+ 信号输入+ EX- 勉励电压输出- EX+ 勉励电压输出+ 3.6 功能设立 ZERO 按键 在功能设立过程中，ZERO键用于变化所选数字位置。该位置数字闪动，表达正在修改该位置数据。 TARE 按键 在功能设立过程中，TARE键用于变化所选数字数值大小。 MODE 按键 在功能设立过程中，操作者按此键选取下一种功能设立。 ENTER 按键 在功能设立过程中， ENTER按键用来退出功能设立。3.6.1 启动功能设立环节 先按下 ENTER键，不要放开，然后按下MODE按键大概2秒。显示屏显示“ ”后，才可设立参数。ENTERMODEKINDECI KB317A 在变化如下任何参数之前，可按ENTER按键返回到称重模式。KINDECI KB317A ENTER3.6.2 数字滤波0 系统稳定性强 512 系统稳定性弱TAREKINDECI KB317A 当显示“ ”时，可选取1，2，4，8，16，32，64，128，256或512。称料斗受其自身固有频率影响和外界振动传导会产生随机振动，从而使仪表达值显示不稳定，视其振动振幅大小可选取恰当滤波系数在显示屏中予以消除，振幅小时可选取低端系数，振幅大时可选取高品位系数。KINDECI KB317A MODE 按“MODE”键，进入下一步功能设立状态。3.6.3 零位跟踪功能有两个参数用于拟定零位跟踪功能：第一种是零位跟踪范畴，第二个是零位跟踪时间。如果在不不大于或等于零位跟踪时间内，重量在零位跟踪范畴之内，那么，读数将被跟踪至零。3.6.4 零位跟踪时间KINDECI KB317A TARE当显示“ ”时，可选取“0.5”,“1.0” ,“1.5” ,“2.0”或“off”. 0.52.0 = 0.5 至2.0秒延迟时间off = 无零位跟踪当零位跟踪时间选取off时，无零位跟踪范畴选项。KINDECI KB317A MODE按“MODE”键，进入下一步功能设立状态。3.6.5 零位跟踪范畴KINDECI KB317A TARE当显示“ ”时，可选取“0.5”，“1.0”，“1.5”，“2.0”，“2.5”，“3.0”，“3.5”，“4.0”，“4.5”或“5.0”0.5 5.0 = 0.5至5.0 个显示分度间距。KINDECI KB317A MODE按“MODE”键，进入下一步功能设立状态。3.6.6 归零范畴TAREKINDECI KB317A ZERO当显示“ ”时，可选取1至10范畴。1至10是最大量程比例可按ZERO键回零范畴。KINDECI KB317A MODE 按“MODE”键，进入下一步功能设立状态。 错误信息：仪表显示“ ”表达设立值超过范畴。3.6.7 重量变动检测时间KINDECI KB317A TARE当显示“ ”时，可选取“1”，“2”或“off” 。 1 = 一秒 2 = 二秒 off = 无动态检测功能当重量变动检测时间选取off 时，无重量变动检测范畴选项。KINDECI KB317A MODE按“MODE”键，进入下一步功能设立状态。3.6.8 重量变动检测范畴KINDECI KB317A TARE当显示“ ”时，可选取“1”，“2”,“5”或“10”。1每单位时间变动一种显示分度间距即只要读数在一/二秒内变化一种显示分度间距，N3批示灯会发亮。2每单位时间变动二个显示分度间距即只要读数在一/二秒内变化二个显示分度间距，N3批示灯会发亮。5每单位时间变动五个显示分度间距即只要读数在一/二秒内变化五个显示分度间距，N3批示灯会发亮。10每单位时间变动十个显示分度间距即只要读数在一/二秒内变化十个显示分度间距，N3批示灯会发亮。KINDECI KB317A MODE按“MODE”键，进入下一步功能设立状态。3.6.9 倍数或小数点选取KINDECI KB317A ZERO 当显示“ ”时，可选取0至4中某一数。KINDECI KB317A MODE 显示格式 倍数 1 1.0.10.010.0010.0001 按“MODE”键，进入下一步功能设立状态。3.6.10 分度间距KINDECI KB317A TARE 当显示“ ”时，可选取“1”，“2”或“5”。 MODEKINDECI KB317A 按“MODE”键，进入下一步功能设立状态。3.6.11 最大量程KINDECI KB317A TARE 当显示“ ”时，可设立量程。 MODEKINDECI KB317A 按“MODE”键，进入下一步功能设立状态。3.6.12 辨别率 最大辨别率为1/15000,最小辨别率为1/300.如果设定辨别率超过该范畴将 视为无效。这种状况必要加以避免。 辨别率显示分度间距/最大量程注意：辨别率不得超过1/15000 。 分度间距、最大量程设立完后，仪表自动检测辨别率，如超过范畴，上排显示“ ” 2秒，返回分度间距设立状态。1255001/50010001/10001/50012001/12001/60015001/15001/75001/3001/1/10001/40025001/25001/12501/50030001/30001/15001/60040001/40001/1/80050001/50001/25001/100060001/60001/30001/120080001/80001/40001/1600100001/100001/50001/11/11/60001/2400150001/150001/75001/300001/100001/4000250001/125001/5000300001/150001/6000400001/8000500001/10000599991/13.6.13 线性检测KINDECI KB317A TARE 当显示“ ”时，为厂家测试仪表用 。 KINDECI KB317A MODE按“MODE”键，进入下一步功能设立状态。3.6.14 输入信号显示KINDECI KB317A TARE 当显示“ ”时，上排显示输入A/D转换器模仿电压（020mV，低于等于0伏显示为00.000,高于等于20毫伏显示为20.000）,厂家调较仪表使用 。 KINDECI KB317A MODE按“MODE”键，进入下一步功能设立状态。3.6.15 版本号MODEKINDECI KB317A 当显示“ ”时，上排显示程序版本号。MODEKINDECI KB317A 按“MODE”键，进入下一步功能设立状态。注意：如果最大量程、分度间距有所变化，仪表必要重新进行调校。3.7 调校当KB317A初次进行安装，或全套称重系统中某些零件发生变化，或观测到有漂移时，都应进行调校。注意：调校时不容许进行零位跟踪和调校前需要预早半小时开机。3.7.1 准备工作应按规定先进行功能参数设定。3.7.2 启动调校环节 按下ENTER按键，先不要放开，然后按下TARE按键大概两秒。显示屏显示“ ”后，才可设定参数。KINDECI KB317A ENTERTARE3.7.3 零位调校 零位调校 1MODEKINDECI KB317A 如果零位不用调校（按照上一次已调校零位），可按MODE.键跳过零位调校，直接进入秤量间距调校。 零位调校2ZEROKINDECI KB317A 显示屏显示“ ”长按ZERO键2秒执行零位调校。MODEKINDECI KB317A 按MODE 键进入秤量间距调校。3.7.4 秤量间距调校当下排数码管显示“ ”时，可进行秤量间距调校。此时，在秤台上放置标秤砝码，待数据稳定后按ZERO 键，上排数据开始闪动。KINDECI KB317A ZERO用ZERO键和TARE键将显示屏读数设定为所加砝码重量值。KINDECI KB317A TAREZERO按MODE键完毕秤量间距调校过程，进入下一步调较过程。(调校量程最小为100格)MODEKINDECI KB317A 建议：标秤在最大量程1/2以上重量处进行。3.7.5 4.00mA 输出调校 KINDECI KB317A TAREZERO 按“TARE”键增大输出值，“ZERO”键减小输出值，可进行4.00mA 输出调校。KINDECI KB317A MODE 按“MODE” 键，进入下一步调校功能。3.7.6 20.00mA 输出调校 KINDECI KB317A TAREZERO 按“TARE”键增大输出值，“ZERO”键减小输出值，可进行20.00mA 输出调校。KINDECI KB317A ENTER 按“ENTER” 键，完毕调校过程。3.7.7 调校错误讯息 Err-1：分度间距或最大量程设定错误。 Err-2：零位值太高。 Err
