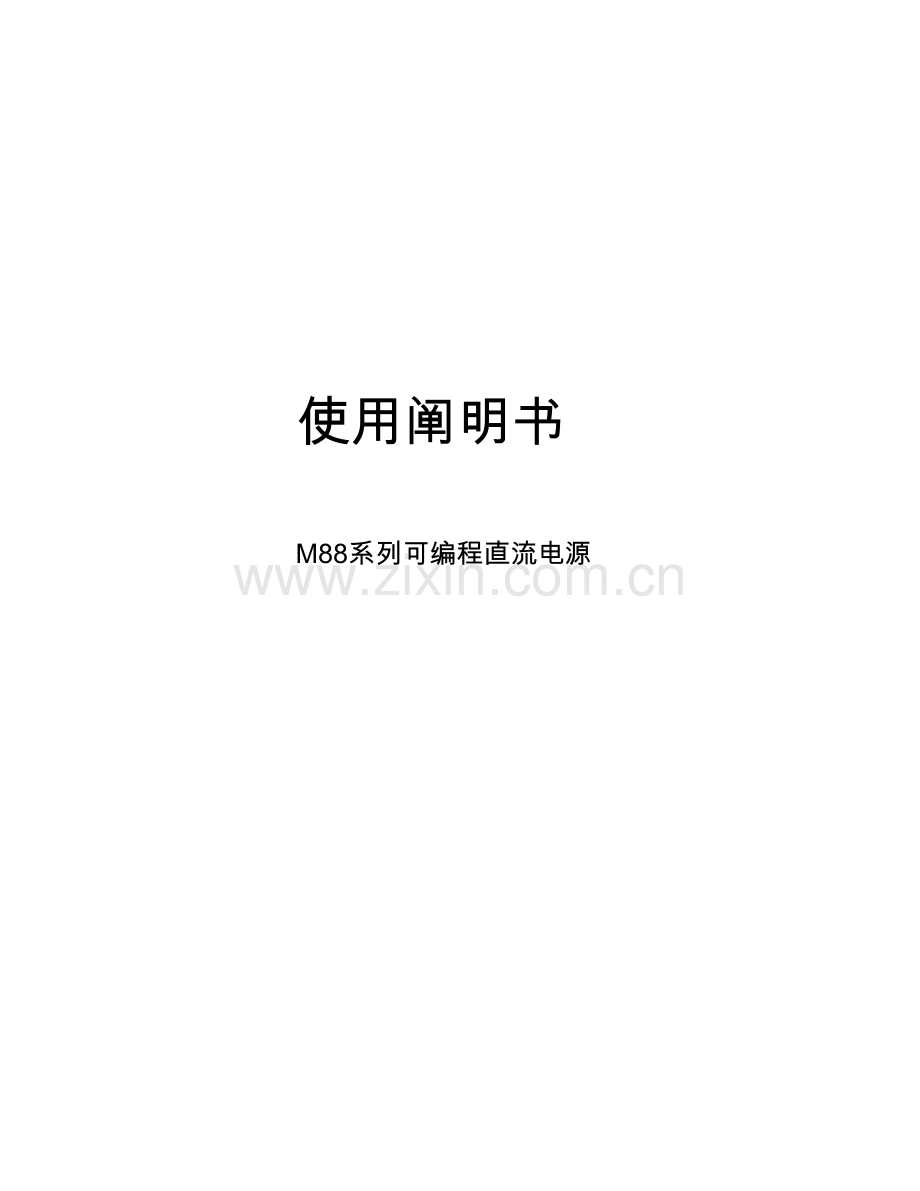

使用阐明书
M88系列可编程直流电源
合用于M8811/M8812/M8813/M8851/M8852/M8853

目录

第一章 产品简介及特点 3
第二章 技术规格 4
2.1 重要技术规格 4
2.2 补充特性 6
2.3 M88系列电源尺寸图 6
第三章 迅速入门 8
3.1先背面板描述 8
3.2预先检查 9
3.3 如果电源不能启动 9
3.4 电源把手调节办法 9
3.5 电源上架安装 10
第四章 面板操作 11
4.1键盘安排 11
4.2 前面板操作简介 12
4.3 电压设定操作 12
4.4 电流设定操作 12
4.5 存取操作 13
4.6 菜单操作 13
4.6.1 菜单描述 13
4.6.2菜单功能 16
4.7输出开/关操作 18
4.8远端测量功能 18
4.9毫欧表功能 19
4.10电压表功能 19
第五章 远端操作模式 20
5.1 M131通讯转换接口 20
5.2 电源与PC间通讯 20
第六章 SCPI通信合同 22
6.1 SCPI命令概述： 22
6.2 惯用有关命令描述： 22
6.2.1 基本命令（IEEE-488.2 公用命令集） 22
6.2.2 M8800所指定命令 22
6.2.3 量测命令 24
6.2.4设立命令 24
6.2.5 顺序操作（LIST）有关命令 26

第一章 产品简介及特点

M88系列电源是在普通实验室可编程电源基本上拔高设计新一代产品。本系列产品配备通讯接口，具备超快上升沿速度（M8811电源上升速度可不大于10mS，M8851电源上升速度可不大于20mS）。M88系列电源兼具桌上型和系统型特性，可任意搭配其她仪器，集成为特殊功能测试系统，以完毕不同场合下测量需求。可通过面板键盘编辑程序，兼具电压表，欧姆表功能，给顾客使用带来极大以便，是普通可编程电源换代产品，具备极高性价比优势。

本电源具备如下特点：
• 低纹波和低噪音
• 超高辨别率及精度0.1mV/0.01mA
• 内置高精度五位半电压表和毫欧姆表
• 支持高精度和动态编程输出
• 高亮度、真空VFD显示屏,双排四路同步显示
• 依照温度变化，无极伺服，智能电扇系统
• 支持远端电压补偿，多数据存储
• 支持外部触发输入、输出
• 开机自检，软件校正，原则仪器架设计
• 支持GPIB/RS232/RS485/USB通讯

第二章 技术规格
2.1 重要技术规格

M881X系列电源技术规格表

Model 型号

M8811
M8812
M8813
Input Raitng
额定输出
Voltage
0-30V
0-75V
0-150V
Current
0-5A
0-2A
0-1A
Load Regulation
负载调节率
Voltage
＜0.01%+0.5mV
＜0.01%+0.5mV
＜0.01%+0.5mV
Current
＜0.01%+0.1mA
＜0.01%+0.1mA
＜0.01%+0.1mA
Setting Value Resolution
设定值辨别率
Voltage
0.5mV
1mV
2mV
Current
0.1mA
0.05mA
0.01mA
Readback Value Resolution
回读值辨别率
Voltage
0.1mV
0.1mV
1mV
Current
0.01mA
0.01mA
0.01mA
Setting Value Accuracy
设定值精度
Voltage
0.01%+2mV
0.01%+5mV
0.01%+15mV
Current
0.05%+1mA
0.05%+0.5mA
0.05%+0.1mA
Readback Value Accuracy
回读值精度
Voltage
0.02%+5mV
0.02%+12mV
0.02%+25mV
Current
0.1%+5mA
0.05%+2mA
0.05%+1mA

窗体顶端RRipple
纹波 窗体底端
Voltage
3mvp-p
5mvp-p
10mvp-p
Current
2mA rms
1mA rms
0.5mA rms
Voltmeter Accuracy电压表精度
0-12V Accuracy：0.02%+2mV； 0-50V Accuracy：0.02%+5mV
Milliohmmeter Accuracy毫欧姆表精度
10W. 0-1000mΩ Accuracy：0.2%+3 mΩ；1000-10000 mΩ
Accuracy：0.2%+6 mΩ
Working Condition 工作环境
0-40℃； 0-90% RH
Power Required 使用电源
AC 110V/220V±10%；50/60 HZ
Weight 重量
6.5Kg
Dimension 机架安装尺寸
214mmW x 108mmH x 365mmD

M885X系列电源技术规格表

Model 型号
M8851
M8852
M8853
Input Raitng
额定输出
0-6V
0-30V
0-75V
0-60A
0-20A
0-8A
Load Regulation
负载调节率
＜0.01%+1mV
＜0.01%+1mV
＜0.01%+1mV
＜0.01%+0.1mA
＜0.01%+0.1mA
＜0.01%+0.1mA
Setting Value Resolution
设定值辨别率
0.1mV
0.5mV
1mV
1mA
0.5mA
0.2mA
Readback Value Resolution
回读值辨别率
0.1mV
0.1mV
0.1mV
0.1mA
0.1mA
0.1mA
Setting Value Accuracy
设定值精度
0.01%+1mV
0.01%+5mV
0.01%+10mV
0.05%+6mA
0.05%+2mA
0.05%+1mA
Readback Value Accuracy
回读值精度
0.02%+2mV
0.02%+5mV
0.02%+12mV
0.05%+30mA
0.05%+15mA
0.05%+8mA

Ripple
纹波窗体底端
3mvp-p
5mvp-p
7mvp-p
15mA rms
7mA rms
4mA rms
Voltmeter Accuracy电压表精度
0-12V Accuracy：0.02%+2mV;
0-50V Accuracy：0.02%+5mV
Milliohmmeter Accuracy毫欧姆表精度
10W. 0-1000mΩ Accuracy：0.2%+3 mΩ；
1000-10000 mΩ Accuracy：0.2%+6 mΩ
Working Condition 工作环境
0-40℃；0-90% RH
Power Required 使用电源
AC 110V/220V+10%；50/60 HZ
Weight 重量
28Kg
Dimension 机架安装尺寸
428mmW×103.5mmH×453.5mmD

2.2 补充特性

状态存储器容量：50组操作状态
建议校准频率：1次/年
交流电源输入级别(可以通过电源背面板上切换开关进行选取)
Option Opt.01：220VAC ± 10%，47 to 63 Hz
Option Opt.02：110 VAC ± 10%，47 to 63 Hz
散热方式 ：强制风冷
操作环境温度：0 to 40 °C
储存环境温度：-20 to 70 °C.
使用环境：室内使用设计，污染级别2级，最大湿度 95%

2.3 M88系列电源尺寸图

M881X系列尺寸为 214mmW x 108mmH x 365mmD，请参看下列尺寸图：

图2.1 M881X电源尺寸图

M885X系列尺寸为 428mmW×103.5mmH×453.5mmD，请参看如下尺寸图：

图2.2 M885X电源尺寸图

第三章 迅速入门

本章将简朴简介M88系列电源外观及基本功能，让您迅速结识M88系列电源。 同步将告诉您在拿到本电源后所要做基本检查，以保证本产品正常操作。

3.1先背面板描述

M881X系列电源前面板如下图所示。

图3.1. M881X系列电源前面板

① 面板上半某些为黑色VFD显示屏和旋钮
② 面板下半某些从左至右依次为0-9数字键和ESC退出键 ，功能按键，上下移动键和Enter键，输入和输出端子。

M881X系列背面板步局，如下图所示。

图3.2 M881X系列电源背面板
①散热窗口
②多功能端子（运程测量端子，触发端子，接地端子）
③9针COM端口
④电源转换开关 (110V / 220V)
⑤电源输入插座

3.2预先检查

请按照如下环节检查电源，以保证电源可以正常使用。

1. 验货
请您在收到电源同步检查一下与否收到如下各附件，若有任何缺失，请联系距离您近来经销商。
□ 一根电源线(符合本地区使用电压原则)
□ 一本操作手册.
□ 一张光盘
□ 一张合格证
□ 一套通讯线缆(若您有购买通讯部件)
□ 一套测试线
2．接上电源线并打开电源

在上电后，电源一方面进行系统自测试。此时前面板VFD显示屏全亮，请检查VFD显示与否有笔划缺失。

警告：电源出厂时提供了一种三芯电源线，您电源应当被连接到三芯接
线盒上。在操作本电源之前，您应一方面拟定电源接地良好。

3.3 如果电源不能启动
用下面办法解决您在打开电源时也许遇到问题。
检查电源线与否接好
您应检查电源线与否接好，电源与否已经被供电，电源开关与否被打开。

检查电源电压设定
电源工作电压为110V或220V两种方式，检查您电源电压设定与否和供电电压相匹配。

检查电源保险丝与否烧坏
若保险丝烧坏，请您用下表中保险丝规格来替代。

型号
保险丝规格（110VAC）
保险丝规格（220VAC）
M8811
T5A 250V
T3.15A 250V
M8812
T5A 250V
T3.15A 250V
M8813
T5A 250V
T3.15A 250V
M8851
T10A 250V
T6.3A 250V
M8852
T10A 250V
T6.3A 250V
M8853
T10A 250V
T6.3A 250V

4)．保险丝更换办法
用螺丝起子将电源背面板上电源输入插座下方小塑料盖打开，就可以看见保险丝，请使用规格相符保险丝。

3.4 电源把手调节办法
调节电源位置，双手抓住把手，向左右两侧外拉，然后转动把手到想要位置。电源摆放位置有如下
三种：

图3.3 M88系列电源摆放位置

3.5 电源上架安装
本系列电源可以安装在19寸原则仪器架上，很容易集成到您测试系统中。若需要上架安装M88系列电源， 请购买 MR01上架安装套件。

注意：在上架安装之前，您需要将仪器把手和前面板上橡胶套先行卸下，同步将背面板上围框拆下。

图3.4 上架安装单个仪器

图3.5 并排上架安装两个仪器
第四章 面板操作

本章将详细简介电源前面板操作，分为下面几种某些：
l 键盘安排
l 前面板操作简介
l 电压设定操作
l 电流设定操作
l 存储操作
l 菜单操作
l 输出开／关操作
l 远端测量功能
l 毫欧表功能
l 电压表功能
4.1键盘安排

功能按键
多功能按键

图 4.1 操作面板图
多功能按键阐明

0～9：
数字键
Menu：
菜单操作鍵
List：
顺序输出操作
Trigger：
触发键
V/mΩ：
电压表/毫欧表转换按钮
0.1W：
作为毫欧表使用时选取0.1W功率输出
1W:
作为毫欧表使用时选取1W功率输出
10W:
作为毫欧表使用时选取10W功率输出
Local：
本地操作
Esc
退出键，可从任意工作状态下退出

功能按键阐明

设定电源输出电压值

设定电源最大输出电流值

存储电源当前设定值到指定存储位置

从指定内存位置调出电源设定值

菜单操作,可设定电源有关参数

控制电源输出状态

与多功能按键一起使用实现各种功能（如shift+Menu实现菜单功能）

上移动鍵，在菜单操作中选取菜单项或增大输出电压

在菜单操作中选取菜单项或减小输出电压

确认键

4.2 前面板操作简介
在使用本电源此前，请理解如下关于前面板按键操作基本简介。

l 在电源上电后，电源自动为面板操作模式。在面板操作模式下，所有按键都可以被使用。

l 当电源为远端操作模式时，面板按键不能起作用。面板操作模式和远端操作模式仅可以通过ＰＣ机来控制切换。当操作模式变化时，不会影响电源输出参数

l 您可以通过按下前面板上 键来控制电源输出开关。
l ＶＦＤ可以显示电源当前操作状态。打开电源，VFD显示有两行数据。第一行显示实际输出电压,电流值及电源状态，第二行显示电压表测量到电压值和电压输出设定值。

4.3 电压设定操作
电压设定范畴在0V到最大电压设定值之间。您可以用下面两种办法通过前面板来设定输出电压值。

办法一：电源上电后，直接按▲和▼键来变化电压设定值。
办法二：按 V-Set键 ＋ 0 到 9 数字键，再按 Enter键设定电压值。

如果顾客在config菜单中，关闭knob lock功能，则还可以使用如下两种操作：
1、 直接使用右上角旋转编码器，调节电压值。
2、 按V-Set键后，再使用右上角旋转编码器，调节电压值。

4.4 电流设定操作

定电流设定范畴在0A到满额定输出电流之间。操作环节：
① 按I-Set
② 按0到9 数字键输入您需要电流值
③ 按Enter键确认
如果顾客在config菜单中，关闭knob lock功能，则还可以使用如下方式操作：
按I-Set键后，再使用右上角旋转编码器，调节电流值。

4.5 存取操作
电源可以把某些惯用参数分别保存在50组非易失性存储器中，供顾客迅速调出使用。你可以用前面板Save、Recall键来实现（1~50）组存储区存取操作，在迅速调用功能启动状况下，也可以直接按数字键（0~9）调用相应数据。
储存内容涉及：1.电压设定值 2.电流设定值 3.电压设定最大值 4.电压步进值
您可以用Save键 + 0 到 9 数字键，按 Enter键把电源参数存储在指定存储区域。
您可以用Recall键+ 0 到 9数字键，按Enter键从指定存储区域取出参数使用。

4.6 菜单操作
4.6.1 菜单描述
按下Menu键后进入菜单功能，此时VFD上显示出可选取菜单，可使用上下功能键或旋钮来翻转VFD屏幕，将依序浮现如下功能。此时按下Enter键，将会进入光标所在位置功能选项。按 Esc 键返回上一层菜单。

一级菜单有下列选项：
Config： 电源功能设定
System set:系统参数设定
List Set：顺序操作设定
Auto Test：自动测试设定
Output Timer：输出延时设定

进入Config选项后，按▲ ▼按键，依次会浮现如下菜单选项

Init:设定电源所有配备为出厂设定值

Out Recall：设定电源上电时输出状态
On
设定电源输出状态为上次关机时状态
Off(Default)
设定电源输出状态为OFF状态（默认）。

Key Sound：设定键盘声音

On（Default）
当有键按下时，会发出声音（默以为有声音）
Off
没有声音

Knob Lock：设定旋钮锁定状态
On
旋钮被锁定，旋转旋钮时不会变化设定值
Off（Default）
旋钮没有被锁定，可通过旋转旋钮变化设定值（默以为不锁定）

Remote Sence：设定远端电压测量模式

On
远端测量模式(背面板测量模式)
Off（Default）
前面板测量模式（默以为前面板模式）

Curr Unit：电流单位设立

mA
电流单位为mA
A（Default）
电流单位为A （默以为A）

Match Power：电网环节匹配
50 HZ
匹配50HZ电网（默认50HZ）
Off（Default）
匹配60HZ电网

Baudrate Set：设定通讯波特率

4800)
设定为波特率为4800bps
9600(Default)
设定波特率为9600bps
19200
设定波特率为19200bps
38400
设定波特率为38400bps

Comm.Parity：设定通讯奇偶校验位

None(Default)
不设奇偶校验位（默认）
Even
设为偶校验位
Odd
设为奇校验位

Port Mode：设定端口功能选取
Trigger(Def)
触发模式（默认）
RI/DFI

Digital I/O
数字端口

Key Lock Set：设定键盘锁密码

Password=
输入密码，若直接按Enter，则密码解锁

Exit： 退出
进入System Set选项后，按▲ ▼按键，依次会浮现如下菜单选项

Max Volt. Set：设定电脑操作界面上电压上限

Max Volt=
输入最大电压值

Step Volt Set：设定电压步进值
Step Volt=
输入电压步进之后，则每按一次上下键，电压变化等于改设定步进值

Exit： 退出

进入List Set选项后，按▲ ▼按键，依次会浮现如下菜单选项

Load ListFile：读取顺序操作清单

Edit ListFile：编辑顺序操作清单
Continious
持续模式,Once：单次， Repeat:重复
Step
单步模式,Once：单次， Repeat:重复

Edit File Format：顺序操作文献格式化
8X25 Steps
设定顺序操作为8X25步
4X50 Steps
设定顺序操作为4X50步
2X100 Steps
设定顺序操作为2X100步
1X200 Steps
设定顺序操作为1X200步

Exit:退出

进入List Set选项后，按▲ ▼按键，依次会浮现如下菜单选项：

Load Atest File：读取顺序操作清单

Edit Atest File：编辑顺序操作清单

Exit:退出

进入Output Timer选项后，按▲ ▼按键，依次会浮现如下菜单选项

Timer State：设定输出定期器
ON
启用输出定期器
Off(Default)
不启用输出定期器（默认）

Timer Set：设定定期器时间

Timer=
输入要设定期间值

注意：按MENU 进入菜单选项之后，按EXIT或者 即可退出菜单操作。
在进行任何功能按键操作时，按 键，均可推出功能操作状态。

4.6.2菜单功能

电源上电后输出状态设定(>Output Setup)

该菜单项可以设定电源重新上电后输出状态。若选定On选项，电源开机后输出为上次关机时输出状态。若选定Off选项，电源开机后输出为Off。

键盘发声设定(>Key Sound Set)

该菜单项可以设定有键盘按下时蜂鸣器与否鸣叫。若为On选项时，有键盘按下时蜂鸣器鸣叫；否则，蜂鸣器不叫。出厂设定为On选项。

通讯波特率设定(>Baudrate Set)
该选项可以设定电源通讯波特率，波特率选项有4800bps，9600bps，19200bps，38400bps。在用电源与上位机通讯前，您必要设定该选项，保证电源波特率与上位机波特率相一致。波特率出厂设定为9600bps。

端口模式(>Port Mode) 本机型暂无此功能。

故障批示功能(>DFI Status) 本机型暂无此功能。

功能按键密码设定(>Key Lock Set)
该选项可以设定1～4位数字密码。在设定好键盘锁密码后，除On/Off键外功能按键V-set,Save，Recall,Menu都被锁定，只有当您输出了对的密码后，相应按键功能才干被执行。若您不需要键盘锁功能，则在进入>Key Lock Set菜单项后，不要按任何数字，直接按Enter键确认即可解除键盘锁定功能。

顺序操作(>List Set)

你可以通过编辑顺序文献，设定每一种单步值及时间来产生各种输入变化顺序。顺序操作中参数涉及该组输入顺序文献名称，输入单步数（最多200步），单步时间（最小1mS）及每一种单步设定值。
在顺序操作为持续(CONTINIOUS)模式时，当接受到一种触发信号后，电源将开始顺序操作，直到顺序操作完毕或再次接到一种触发信号。

在编辑List文献之前，如果需要更改LIST文献存储格式，可以通过如下操作环节完毕：
1） 按Shift+Menu，进入菜单操作
2） VFD显示Menu Config，按▼选取List Set，按Enter确认
3） VFD显示Load ListFile，按▼两次，选取Edit File Format，按Enter确认
4） VFD 显示8*25 Steps,按▼键可以切换到1*200 Steps,2*100 Steps，4*50 Steps,选取想要list模式，
2*100 Steps 表达可以设立两个100步List 文献；
1*200 Steps 表达可以设立一种200步List 文献
8*25 Steps 表达可以设立8个25步List 文献
4*50 Steps 表达可以设立4个50步List 文献
5） 按▼选取Edit List File ，按Enter确认
6） VFD显示Edit List File 1，按上下键选取要编辑文献序号，再按Enter确认
7） VFD显示List x Steps= xxx，按数字键设定list文献总步数，按Enter确认
8） VFD显示List File x Loop Mode，按上下键选取工作模式，其中：
a) Loop Mode 表达LIST文献循环执行
b) Continuous 表达LIST文献执行执行完所有步数后，停止执行，直到下一次触发。
c) Step Mode 表达LIST文献每执行一步都会停止，直到下一次触发
9） VFD显示Step 1 Time= xxxxx mS，按数字键设定持续时间，按Enter确认
10） VFD显示Step 1 Volt= xxxxx V，按数字键设定设立电压，按Enter确认
11） VFD显示Step 1 Curr= xxxxx A，按数字键设定设立电流，按Enter确认
12） 电源重复9、10、11环节直到设定完所有步数
13） 依照需要，重复5-15步编辑其她List文献。
14） 按▼ 选取 Load List File，按Enter键确认
15） 此时负载进入LIST模式，如果输出打开，则右上角显示Lis1,如果输出关闭，则右上角显示OFF，需要按On/Off键执行，如果要退出LIST模式，可按Shift+2键，或Esc键。如果想再次执行前一次执行序列文献，可以直接按Shift+2键进入。
16） 如果选取工作模式为Loop，则自动循环执行，如果为其她两种工作模式，则如下图所示：

图4.2 Continious 触发波形图（2次循环）

在顺序操作为单步(STEP)模式时，只有接受到一种触发信号后，电源才会变化到下一步，如下图所示。

图4.3 Step触发波形图

自动测试(>Atest Set)
你可以通过编辑自动测试文献，设定每一种单步设定值及比较参数，以及延时时间来判断设备与否合格，输入单步数（最多50步），自动测试文献固定为4组。

编辑自动测试文献：
17） VFD显示Menu Config，按▼选取Atest Set，按Enter确认
18） VFD显示Load Atest File，按▼两次，选取Edit List File ，按Enter确认
19） VFD显示Edit Atest File 1，按上下键选取要编辑文献序号，再按Enter确认
20） VFD显示Atestx Steps= xxx，按数字键设定list文献总步数，按Enter确认
21） VFD显示Step 1 Test Curr,按上下键测试参数类型，其中：
a) Curr 表达测试电流
b) Volt 表达测试输出电压
c) DVM 表达测试电压表输入
22） VFD显示Step 1 Time= xxxxx S，按数字键设定测试延时时间，按Enter确认，其中参数必要不不大于0.2秒到25.5秒之间，如果顾客设定为25.5秒，电源自动将此参数设定为暂停模式，当自动测试进行到此一步时，系统将等待一次触发才继续执行。
23） VFD显示Step 1 Volt= xxxxx V，按数字键设定设立电压，按Enter确认
24） VFD显示Step 1 Curr= xxxxx A，按数字键设定设立电流，按Enter确认
25） VFD显示Step 1 Max= xxxxx X，按数字键设定设立合格检测限最大值，按Enter确认
26） VFD显示Step 1 Min= xxxxx X，按数字键设定设立合格检测限最小值，按Enter确认
27） 电源重复21-26环节直到设定完所有步数
28） 依照需要，重复18-27步编辑其她自动测试文献。
29） 按▼ 选取 Load Atest File，按Enter键确认
30） 负载进入自动测试模式，右上角显示AUTO1,右下角显示OFF，表达等待触发。
31） 此时可通过三种方式触发自动测试：
a) 按On/Off键触发
b) 按Shift+3键触发
c) 背面板Trig_in脚从高电平变为低电平，并持续5mS以上。
32） 当电源正在进行自动测试时，右下角显示Wait，当遇到暂停设立时，右下角显示Stay，直到得到新触发，当完毕一次测试后，右下角显示测试成果，Pass或Fail。
33） 当完毕一次测试后，顾客可以通过上下键来手动单步执行，此时右下方显示Step n，表达正在执行步数，接着显示Han，表达处在手动单步测试状态，再接着在右下方显示正在测试状态或成果。
4.7输出开/关操作

在面板操作状况下，你可以按On/Off键来切换输出开关状态。输出开关操作不影响当前设定值。

4.8远端测量功能

当负载消耗较大电流时候，就会在电源到负载端子连接线上产生压降。为了保证测量精度，电源在背面板提供了一种远程测量端子，顾客可以用该端子来测量被测仪器输出端子电压。
在使用远程测量功能前，你必要要先设定电源为远端测量模式。

触发端子和测量端子如图所示：

图4.4多功能端子图

-S和+S为远程测量端子，TRQ 和TRI 为触发端子，最后两个端子为接地端子。
TRQ 为远程控制功能Latched模式下电平由高到低变化后，电源输出被关闭， TRI为多功能扩展口， 以备后来扩展。

4.9毫欧表功能
SOURCE METER 提供了四线制测电阻办法，如图4.4所示，可以精准测量小阻值电阻，最大测量阻值为１０Ω。为免损坏被测电阻，在测量电阻前应先选取被测电阻功率范畴内量程。
本电源毫欧表有三个量程可供选取：0.1W、1W、10W。
操作办法：
按Shift和V/m（如VFD显示——，——m，Range:0.1W），则可以进行电阻值测量。
按Shift和0.1W /1W /10W，则可以设定不同功率量程毫欧表。

图 4.4 毫欧表测量电

4.10电压表功能
按照下图接线即可测量待测元件电压。 只要本仪器状态不在电阻测量状态，均可做电压测量。本电源电压表可达到5位半精度。

第五章 远端操作模式

电源可以通过背面板上DB9插头经电平转换电缆（M131）连接到RS-232接口上，下面内容可以协助您理解如何通过计算机控制电源输出。在进行远端操作模式前，请使用我司提供将TTL电平转换为RS-232信号转换模块M131将您电源DB9插口与电脑串口相连。

5.1 M131通讯转换接口

电源背面板DB9接口输出为TTL电平，您需要通过附件M131转换后才可连接到PC机串口上。M131连接脚阐明如下

图5.1 M131实物图

注意：不能把电源DB9通讯接口直接用原则RS-232电缆连接到PC串口或RS-232电平上，必要使用M131通讯电缆来连接，否则会导致电源和计算机损坏。

5.2 电源与PC间通讯

电源可以通过背面板上DB9插头经电平转换电路连接到RS-232接口上，下面内容可以协助您理解如何通过PC控制电源输出。
1. 通讯设定
在进行通讯操作此前，你应当一方面使电源与PC下列参数想匹配。
（1） 波特率：9600(4800,9600,19200,38400)。 您可以通过面板上MENU 键来调节通讯波特率。
（2） 数据位：8
（3） 停止位：1
（4） 校验：(none,even,odd)

2. DB9串行接口

电源背面板DB9接口输出为TTL电平，您需要通过附件电平转换后才可连接到PC机串口上。

电源 M131转换器 PC

注意：不可以将电子电源DB9通讯接口直接接到RS-232电平上，否则会导致电源或者计算机损坏， 必要使用M131进行电源和计算机通讯。

第六章 SCPI通信合同

6.1 SCPI命令概述：
M88系列可编程直流电源，支持SCPI通信合同。SCPI 是一种用于可编程仪表原则命令，它定义了一套通讯时命令规则。用于M88系列电源命令提成两大类：基本命令（IEEE-488.2公用命令集）和M8800软件所指定命令集。
SCPI命令集对大小写不敏感，即命令不区别大小写，并且每条命令均有个结束符为EOI：指令结束<LF>(表达ASCII码字符‘\n’，即ASCII码换行符十进制10，十六进制0x0A)。

备注：如下所有发送指令背面均需要加上<LF>。如下阐明中浮现[:]表达分号（：），该字符可以写在命令里，也可以不写。

6.2 惯用有关命令描述：
6.2.1 基本命令（IEEE-488.2 公用命令集）
该命令涉及了在IEEE488.2原则中所定义通用功能，这些功能普通合用于支持IEEE488.2原则测量仪器。该组命令以星号（*）开始，没有层次构造。
命令 *IDN？
该命令可以读取电源有关信息，如生产商，产品型号，产品序列号，软件版本号。
返回命令：返回参数包括了被逗号分开四个字段。
例：发送命令为 *IDN?<LF>
其相应十六进制表达为 0x2A 0x49 0x44 0x4E 0x3F 0x0A
此时，若电源返回命令为
MAYNUO，M8812，880，V1.0
其中，
MAYNUO 生产商
M8812 产品型号
880 产品序列号
V1.0 软件版本号

6.2.2 M8800所指定命令
该类命令均采用命令树层次构造排列。每个命令包括许多字符串（助记符），层与层之间以冒号分隔（:）。在命令树顶端命令称为“根命令”或简称“根”。访问下次命令，必要指定一条途径。命令树构造如下：

图中，AA表达根途径；BB，CC，DD表达根途径下直接子途径。EE，FF，GG表达是子途径BB下子途径。HH，JJ表达是子途径DD下子途径。
命令阐明：
1）[:]AA：CC 表达当前根途径为AA，访问AA下CC。
2）[:]AA：BB：FF 表达当前根途径为AA，访问AA根途径下子途径BB下FF。
3）[:]AA：DD：HH 表达当前根途径为AA，访问AA根途径下子途径DD下HH。
该类命令还可以同步在一条消息中发送多条命令，这时就用分号（；）将命令分开。
例如：[:]AA:BB:EE;FF;GG+<LF> 表达访问BB下EE，FF，GG。
[:]AA:BB:FF;:AA:DD:HH+<LF>表达访问BB下FF和DD下HH。
SCPI语言助记符，即核心字，有长格式和短格式两种类型，短格式其实是长格式缩写。使用规则如下：
● 短格式助记符是由长格式助记符前4个字符构成，如果长格式助记符字符长度不大于等于4，则长短助记符相似；
● 如果长助记符长度不不大于4，并且第四个字符是元音时，短型助记符将舍弃第四个字符元音而变成3个字符。
如，ERRor短型助记符为：ERR，而不是ERRO。
有命令是需要参数，例如设定值命令。此时命令和它第一种参数之间需要一种空格(ASCII码为32)。
例如，设立电压值命令[:]VOLT 12.000<LF>
参数12.000和VOLT命令间有一种空格（ASCII码为32）。

系统命令

该节所讲述命令都是在 [:]SYSTem根途径下命令。举例命令均采用短型助记符格式。

命令 [:]SYSTem：ERRor?
该命令是
