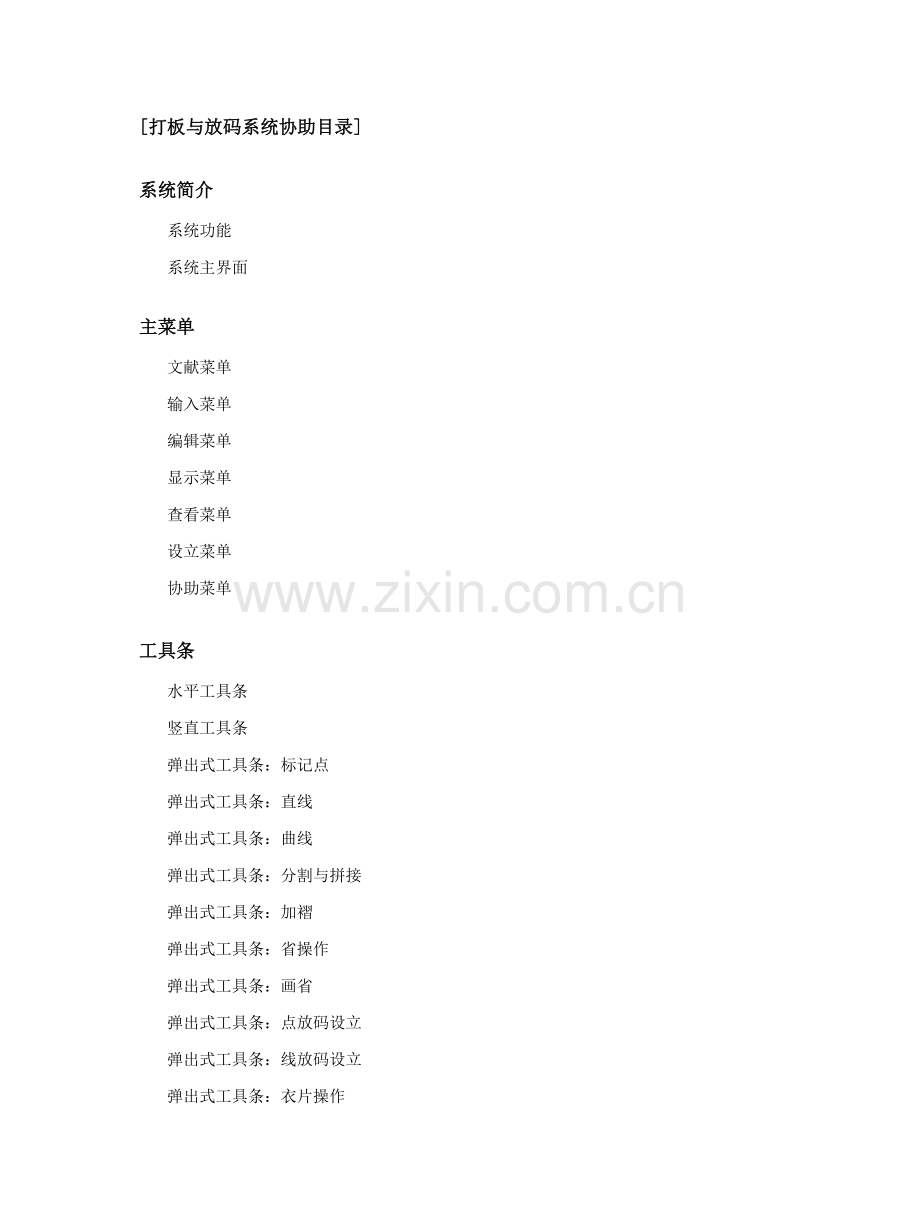

[打板与放码系统协助目录] 系统简介系统功能系统主界面主菜单文献菜单输入菜单编辑菜单显示菜单查看菜单设立菜单协助菜单工具条水平工具条竖直工具条弹出式工具条：标记点弹出式工具条：直线弹出式工具条：曲线弹出式工具条：分割与拼接弹出式工具条：加褶弹出式工具条：省操作弹出式工具条：画省弹出式工具条：点放码设立弹出式工具条：线放码设立弹出式工具条：衣片操作弹出式工具条：长度、距离及角度测量绘制区绘制区状态图绘制区普通操作绘制区弹出式菜单键盘特殊功能键一览计算器计算器窗口衣片列表/尺码列表/规则列表衣片列表/尺码列表/规则列表窗口尺码表总尺码表编辑窗口尺码表输入窗口放码规则设立放码规则窗口使用部件构造图部件构造图窗口数字化仪输入数字化仪输入窗口曲线板曲线板窗口图片输入及解决图片输入及解决窗口图片窗图片窗 [系统功能] 打板与放码系统是服装设计软件重要构成某些。使用本系统可以完毕如下工作： 1. 建立服装尺寸表。 2. 从数字化仪上输入衣片。 3. 从扫描仪或数字相机得到图片上输入衣片。 4. 使用系统提供各种作图工具进行打板设计或对已有板图进行修改。 5. 设立衣片放码点和放码规则并进行放码。 6. 对衣片加缝边。 [系统主界面] 打板与放码系统主界面如下图所示： [文献菜单命令] 主菜单->文献文献菜单提供了如下命令：安全恢复打开自动备份板图文献。新建建立一种新板图文献。打开从磁盘上打开一种现存板图文献。保存保存当前打开板图文献。另存为将当前板图以一种新文献名保存到磁盘上。从数据库打开从数据库中打开一种现存板图文献。起名保存到数据库将当前板图以一种新名称保存到数据库中。登录/注销“xxx” 登录到数据库或注销当前顾客登录。启动时登录设定启动打板与放码系统时与否登录到数据库。打印启动图纸输出程序进行打印或绘图操作。指定打印程序指定所使用打印程序。服装设计信息管理器启动服装设计信息管理器。指定信息管理器程序指定所使用服装设计信息管理器程序。传送通过电子邮件发送当前板图文献。打开近来使用过板图命令列出近来使用过板图文献以便迅速打开。退出退出“打板与放码系统”。 [安全恢复命令] 主菜单->文献->安全恢复用此命令打开系统自动备份板图。注意：只有自动备份功能被选中时，系统才会定期更新自动备份板图。如果在操作过程中很长时间没有存盘，而系统偏偏浮现死机或掉电等意外状况，在下次进入本系统后，就可以使用本命令打开系统自动备份板图，得到板图一种较新版本，减少损失。有关命令：系统参数设立命令所属命令组：文献菜单命令 [新建命令] 主菜单->文献->新建；CTRL+N；用此命令建立一种新板图。如果当前板图已经修改过且尚未保存，系统一方面提示与否保存当前板图。回答“取消”不进入新建操作，继续本来工作；回答“是”保存当前板图并进入新建操作；“否”放弃对当前板图修改并进入新建操作。进入新建操作后，将弹出一种“尺码表输入窗口”，您可以选取一种已有尺码表文献或依照将要打板图需要新建一种尺码表。关于尺码表详细操作办法请参阅尺码表输入命令。成功完毕尺码表输入后，绘制区即被清空，您可以用各种作图工具开始打板了。在打板过程中，您可以随时用尺码表输入命令查看或修改当前使用尺码表。如果取消了尺码表输入或输入了空尺码表，系统将自动回到先前板图而不建立新板图。您可用打开命令从磁盘上打开一种现存板图文献；用从数据库打开命令从数据库中打开一种现存板图文献。所属命令组：文献菜单命令、水平工具条 [打开命令] 主菜单->文献->打开；CTRL+O；用此命令打开一种以磁盘文献形式保存板图。系统会弹出一种打开文献对话框，您通过此对话框选取要打开板图文献。如果当前板图已经修改过且尚未保存，系统一方面提示与否保存当前板图。回答“取消”不打开所选板图，继续本来工作；回答“是”保存当前板图并打开所选板图；“否”放弃对当前板图修改并打开所选板图。您可用新建命令建立新板图；用从数据库打开命令从数据库中打开一种现存板图文献；用打开近来使用过板图命令迅速打开近来使用过4个板图文献。所属命令组：文献菜单命令、水平工具条 [保存命令] 主菜单->文献->保存；CTRL+S；用此命令保存当前打开板图。如果该板图是一种磁盘文献，则保存时使用它当前文献名和目录；如果是数据库文献，则保存到数据库中它本来位置。如果是用新建命令建立新板图，当您第一次保存板图时，系统会弹出一种另存为对话框以便您命名此新板图。如果当前打开是数据库中板图，并且您对于此板图只有读权限，则您不能使用此命令保存板图，系统将提示您没有足够权限。只有拥有对板图写权限才可使用此命令保存数据库板图。此时，您可以使用另存为命令将板图保存到磁盘上；或者用起名保存到数据库命令将板图保存到数据库中您拥有板图写权限目录中。如果您想在磁盘上用此外名字保存板图或者将板图保存到此外目录中，您可选用另存为命令。如果您想在数据库中用此外名字保存板图或者将板图保存到数据库此外目录中，您可选用起名保存到数据库命令。所属命令组：文献菜单命令、水平工具条 [另存为命令] 主菜单->文献->另存为用此命令在磁盘上保存并命名当前打开板图，系统会弹出一种另存为对话框以便您命名板图。如要用当前文献名和目录保存文档，您可用保存命令。如果您想在数据库中保存并命名当前打开板图，您可选用起名保存到数据库命令。所属命令组：文献菜单命令 [从数据库打开命令] 主菜单->文献->从数据库打开；用此命令打开一种保存在数据库中板图。系统会弹出一种打开数据库文献对话框，您通过此对话框选取要打开板图文献。如果当前板图已经修改过且尚未保存，系统一方面提示与否保存当前板图。回答“取消”不打开所选板图，继续本来工作；回答“是”保存当前板图并打开所选板图；“否”放弃对当前板图修改并打开所选板图。使用此命令前提是您已经登录到数据库中，并且至少拥有对某些板图读权限。要登录到数据库中，请使用登录命令。您应当拥有一种顾客帐号及顾客密码，固然数据库系统必要已经启动并正常运营。您可用新建命令建立新板图；用打开命令从磁盘上打开一种现存板图文献；用打开近来使用过板图命令迅速打开近来使用过4个板图文献。所属命令组：文献菜单命令、水平工具条 [起名保存到数据库命令] 主菜单->文献->起名保存到数据库用此命令在数据库中保存并命名当前打开板图，系统会弹出一种保存数据库文献对话框以便您命名板图。使用此命令前提是您已经登录到数据库中，并且至少拥有对一种板图目录写权限。要登录到数据库中，请使用登录命令。您应当拥有一种顾客帐号及顾客密码，固然数据库系统必要已经启动并正常运营。如要用当前文献名和目录保存文档，您可用保存命令。如果您想在磁盘上保存并命名当前打开板图，您可选用另存为命令。所属命令组：文献菜单命令 [登录/注销“xxx”命令] 主菜单->文献->登录/注销“xxx”；如果当前没有登录到数据库中，则此命令菜单显示为登录(L)...。执行此命令将弹出一种登录对话框，对的输入顾客帐号及顾客密码后即可登录到数据库。登录成功后本命令菜单显示变为注销“xxx”(L)...，其中xxx为登录顾客名字。如果已经登录到数据库中，则此命令菜单显示为注销“xxx”(L) ...，其中xxx为登录顾客名字。执行此命令系统将提示与否注销当前登录顾客，回答“是”即注销当前登录顾客，并弹出登录对话框，以便您用其她顾客帐号登录。如果您不需要再登录，只需按登录对话框“取消”按钮，系统即与数据库脱离联系，本命令菜单显示又变为登录(L) ...。只有登录到数据库中，才干执行与数据库关于操作，涉及：从数据库打开命令；起名保存到数据库命令；启动服装设计信息管理器命令。使用此命令前提是数据库系统已经启动并正常运营。所属命令组：文献菜单命令、水平工具条 [启动时登录命令] 主菜单->文献->启动时登录设定启动打板与放码系统时与否登录到数据库。如果选中，则此命令菜单显示前有一种打勾记号。这样，后来每次启动打板与放码系统时，只要数据库系统已经启动并正常运营，系统一方面弹出一种登录对话框，且其顾客帐号就是上次登录顾客帐号，您只需输入顾客密码即可登录。本命令目是为经常使用某个顾客帐号运营打板与放码系统顾客提供一种迅速登录办法。所属命令组：文献菜单命令 [打印命令] 主菜单->文献->打印；CTRL+P；启动图纸输出程序进行打印操作。图纸输出程序是一种独立软件，可以同步打印或绘制打板构造图、衣片图、排料图和图像图片。这些被打印对象都是以文献方式导入到打印图纸中，因此如果您要打印当前板图，应一方面使用保存命令、另存为命令或起名保存到数据库命令保存当前板图。关于图纸输出程序协助信息请阅读图纸输出系统协助。所属命令组：文献菜单命令、水平工具条 [指定打印程序命令] 主菜单->文献->指定打印程序本命令用于指定打印程序EXE文献途径。系统安装时会自动指定缺省打印程序EXE文献。如果您在安装后来手工移动了打印程序EXE文献，则必要用此命令指定这个移动后文献为打印程序。一旦指定，系统会记住其途径，后来就可以直接使用打印命令启动该打印程序进行图纸输出。关于图纸输出程序协助信息请阅读图纸输出系统协助。所属命令组：文献菜单命令 [启动服装设计信息管理器命令] 主菜单->文献->服装设计信息管理器启动服装设计信息管理器进行CAD数据库管理操作。服装设计信息管理器是一种独立软件，用于管理CAD数据库，涉及顾客帐号及顾客密码管理、权限设立、类别设定、目录管理、数据库文献（板图、排料图、款式图、图纸）管理等。如果您已经登录到了数据库中，执行此命令将直接以当前顾客帐号及顾客密码进入到服装设计信息管理器；否则系统先弹出一种登录对话框，对的输入顾客帐号及顾客密码后再进入到服装设计信息管理器。使用此命令前提是数据库系统已经启动并正常运营。关于服装设计信息管理器协助信息请阅读服装设计信息管理器协助。所属命令组：文献菜单命令 [指定信息管理器程序命令] 主菜单->文献->指定信息管理器程序本命令用于指定服装设计信息管理器程序EXE文献途径。系统安装时会自动指定缺省信息管理器程序EXE文献。如果您在安装后来手工移动了信息管理器程序EXE文献，则必要用此命令指定这个移动后文献为信息管理器程序。一旦指定，系统会记住其途径，后来就可以直接使用启动服装设计信息管理器命令启动该程序进入服装设计信息管理器。关于服装设计信息管理器协助信息请阅读服装设计信息管理器协助。所属命令组：文献菜单命令 [传送命令] 主菜单->文献->传送用此命令来通过电子邮件发送当前板图。此命令显示一种邮件窗口并将当前板图附加在该窗口上。然后您可以填入‘到：’、‘主题：’等栏目。如果您乐意，您也可以在信息正文中加入文字段。在您结束时，可击一下发送送出该信息。所属命令组：文献菜单命令 [打开近来使用过板图命令] 主菜单->文献->1，2，3，4 您可用列在文献菜单底部数字和文献名来迅速打开近来使用过四个板图文献，而不必进入打开文献对话框。选取与您想要打开板图相相应数字。要打开未在此列出板图，您可用打开命令从磁盘上打开一种现存板图文献；用从数据库打开命令从数据库中打开一种现存板图文献。所属命令组：文献菜单命令 [退出命令] 主菜单->文献->退出；ALT+F4；用此命令来结束并退出打板与放码系统。您也可使用在应用程序控制菜单上关闭命令。如果尚未保存对当前板图所作改动，系统会提示您与否保存。所属命令组：文献菜单命令 [输入菜单命令] 主菜单->输入输入菜单提供了如下命令：编辑总尺码表输入、修改总尺码表。尺码表输入、修改尺码表。放码规则表设立衣片放码规则。数字化仪输入从数字化仪输入衣片。曲线板调用存储曲线。调入构造图调入部件构造图。导入底图从磁盘导入扫描衣片底图用于勾取衣片或作为打板参照。图片输入及解决输入图片及对图片进行翻转、旋转、反色、校正等解决。 [编辑总尺码表命令] 主菜单->输入->编辑总尺码表用此命令编辑系统总尺码表。执行此命令后弹出一种“总尺码表编辑窗口”，详细操作请参阅总尺码表编辑窗口。所属命令组：输入菜单命令 [尺码表输入命令] 主菜单->输入->尺码表用此命令查看、输入或修改当前板图使用尺码表，或将其单独保存为尺码表文献。每个板图都必要有一种尺码表，在保存板图时尺码表与板图文献一起保存在.PLT文献中。执行此命令后弹出一种“尺码表输入窗口”，详细操作请参阅尺码表输入窗口。所属命令组：输入菜单命令 [放码规则表输入命令] 主菜单->输入->放码规则表用此命令编辑放码规则，设立衣片上放码点放码规则号。执行此命令后弹出一种“设立放码规则窗口”，详细操作请参阅设立放码规则窗口。所属命令组：输入菜单命令 [数字化仪输入命令] 主菜单->输入->数字化仪输入用此命令启动数字化仪输入衣片。执行此命令后弹出一种“数字化仪输入窗口”，详细操作请参阅数字化仪输入窗口。所属命令组：输入菜单命令 [调用曲线板命令] 主菜单->输入->曲线板用此命令调用系统存储原则曲线进行作图。执行此命令后，弹出一种“曲线板窗口”，详细操作请参阅曲线板窗口。所属命令组：输入菜单命令 [调入构造图命令] 主菜单->输入->调入构造图用此命令调入系统配备原则服装部件基本构造图。这样，打板时不必每次都从零开始，以提高效率。执行此命令后，弹出一种“调入部件构造图窗口”，详细操作请参阅部件构造图窗口。所属命令组：输入菜单命令 [导入底图命令] 主菜单->输入->导入底图用此命令从磁盘导入扫描衣片底图用于勾取衣片或作为打板参照。执行此命令后系统会弹出一种打开文献对话框，您通过此对话框选取要导入图像文献，支持图像格式有位图文献（.BMP）和JPEG压缩文献（.JPG）。选定文献之后，按“打开”将其导入到绘制区，图片初始位置位于绘制区中央。图片导入后，您可以通过移动命令移动图片到适当位置；或使用设立实际长度命令调节图片大小到其实际表达数值。所属命令组：输入菜单命令 [图片输入及解决命令] 主菜单->输入->图片输入及解决用此命令从数字相机、扫描仪等图像输入设备输入图片；或者对图片进行翻转、旋转、反色、校正等解决。执行此命令后，弹出一种“图片输入及解决窗口”，详细操作请参阅图片输入及解决窗口。所属命令组：输入菜单命令 [编辑菜单命令] 主菜单->编辑编辑菜单提供了如下命令：撤除操作撤除最后一步操作。恢复操作重新执行先前已撤除操作。删除选中对象从当前板图中删除选中对象。所有选定选定所有显示对象。反向选取把选中对象置为未选中；把未选中对象置为选中。清除选取清除选取，即不选任何对象。联动修改设定修改模式与否为联动修改。曲线修改固定自由点设定修改曲线时与否固定其他核心点。设定图片途径设定图片文献附加搜索途径。在打板过程中，当鼠标位于绘制区时，单击鼠标右键将弹出一种菜单，其中也有某些惯用编辑命令。 [撤除操作命令] 主菜单->编辑->撤除操作；CTRL+Z；如果也许话，可用此命令来撤除上一步编辑操作。该命令名会依照您所执行上一步操作而变化。如果您无法撤除上一步操作，菜单上撤除命令会变成灰色。例如：当您误删了某条线或发现生成衣片有问题时可以用此命令恢复到这个操作之前状态。所属命令组：编辑菜单命令、水平工具条 [恢复操作命令] 主菜单->编辑->恢复操作；如果也许话，可用此命令来恢复执行刚才撤除编辑操作。如果您无法恢复已经撤除操作，菜单上恢复命令会变成灰色。例如：当您使用撤除操作命令时动作快了一点而将不该撤除操作撤除了，用此命令可重新执行这个被误撤除编辑操作。所属命令组：编辑菜单命令、水平工具条 [删除选中对象命令] 主菜单->编辑->删除选中对象；Delete 删除当前选中点、线、衣片、底图等对象。选取对象办法可参阅所有选定、反向选取、清除选取、选取工具。所属命令组：编辑菜单命令 [所有选定命令] 主菜单->编辑->所有选定；CTRL+A 将当前显示所有对象设为选中状态。要查看或变化当前显示对象类型请使用显示菜单命令。被选中对象由红边蓝心小方块或红边蓝心小圆点标定，可参看绘制区状态图。有关命令：反向选取命令、清除选取命令、选取工具所属命令组：编辑菜单命令、绘制区弹出式菜单 [反向选取命令] 主菜单->编辑->反向选取；CTRL+I 在当前显示对象范畴内，把选中对象置为未选中；把未选中对象置为选中。要查看或变化当前显示对象类型请使用显示菜单命令。被选中对象由红边蓝心小方块或红边蓝心小圆点标定，可参看绘制区状态图。有关命令：所有选定命令、清除选取命令、选取工具所属命令组：编辑菜单命令 [清除选取命令] 主菜单->编辑->清除选取清除选取，即不选任何对象。有关命令：所有选定命令、反向选取命令、选取工具所属命令组：编辑菜单命令、绘制区弹出式菜单 [联动修改命令] 主菜单->编辑->联动修改；F5；选中时设定修改模式为联动修改，否则为单独修改。所属命令组：编辑菜单命令、水平工具条 [曲线修改固定自由点命令] 主菜单->编辑->曲线修改固定自由点；F4；选中该项表达进行曲线调节时，只拉动被选中核心点，其他核心点（涉及自由核心点）都固定不动。所属命令组：编辑菜单命令、水平工具条 [设定图片途径命令] 主菜单->编辑->设定图片途径此命令用于设定图片文献附加搜索途径。执行此命令后，将弹出一种如下图所示“图片搜索途径”对话框。直接在各编辑框中输入或点击各编辑框右侧“>>”按钮通过选取文献夹对话框选取您所需几种途径即可。这里所说图片是指与当前板图有关底图、款式图等图像。由于图像文献占用空间大，在保存板图文献时，有关图片文献实际图像数据并没有保存到板图中，而只是保存了图片全途径文献名。这样，当图片文献被移动后，本来保存图片途径就无效了。为理解决这个问题，提供了图片文献附加搜索途径，您可将多至5个目录作为附加搜索途径。系统在解决图片时按下列顺序查找相应图片文献，一旦找到即终结查找： 1．本来保存在板图文献中图片途径。 2．板图文献所在目录。 3．设定附加搜索途径。有关命令：导入底图命令、显示底图命令、查看图片窗命令所属命令组：编辑菜单命令 [显示菜单命令] 主菜单->显示显示菜单提供了如下命令：构造图与否显示构造图（选中表达显示）。衣片与否显示衣片（选中表达显示）。放码点号与否显示放码点号（选中表达显示）。标注与否显示标注（选中表达显示）。底图与否显示底图（选中表达显示）。所有显示与否显示所有对象（选中表达所有显示）。 [显示构造图命令] 主菜单->显示->构造图；用此命令来设定与否显示构造图。选中时（菜单项前面有打勾记号、按钮处在按下状态）表达显示构造图，未选中时表达隐藏构造图。有关命令：显示衣片命令、显示放码点号命令、显示标注命令、显示底图命令、所有显示命令所属命令组：显示菜单命令、水平工具条 [显示衣片命令] 主菜单->显示->衣片；用此命令来设定与否显示衣片。选中时（菜单项前面有打勾记号、按钮处在按下状态）表达显示衣片，未选中时表达隐藏衣片。有关命令：显示构造图命令、显示放码点号命令、显示标注命令、显示底图命令、所有显示命令所属命令组：显示菜单命令、水平工具条 [显示放码点号命令] 主菜单->显示->放码点号；用此命令来设定与否显示放码点号。选中时（菜单项前面有打勾记号、按钮处在按下状态）表达显示放码点号，即显示衣片上放码点放码规则号；未选中时表达隐藏放码点号。由于放码点是定义在衣片上，因此要显示放码点号，必要同步选中显示衣片。有关命令：显示构造图命令、显示衣片命令、显示标注命令、显示底图命令、所有显示命令所属命令组：显示菜单命令、水平工具条 [显示标注命令] 主菜单->显示->标注；用此命令来设定与否显示标注。选中时（菜单项前面有打勾记号、按钮处在按下状态）表达显示标注，未选中时表达隐藏标注。有关命令：显示构造图命令、显示衣片命令、显示放码点号命令、显示底图命令、所有显示命令所属命令组：显示菜单命令、水平工具条 [显示底图命令] 主菜单->显示->底图；用此命令来设定与否显示底图。选中时（菜单项前面有打勾记号、按钮处在按下状态）表达显示底图，未选中时表达隐藏底图。有关命令：显示构造图命令、显示衣片命令、显示放码点号命令、显示标注命令、所有显示命令所属命令组：显示菜单命令、水平工具条 [所有显示命令] 主菜单->显示->所有显示；用此命令来设定与否所有显示。选中时（菜单项前面有打勾记号、按钮处在按下状态）将显示所有尺码所有对象，否则依照当前设定显示方式显示某类对象，如只显示构造图。有关命令：显示构造图命令、显示衣片命令、显示放码点号命令、显示标注命令、显示底图命令所属命令组：显示菜单命令、水平工具条 [查看菜单命令] 主菜单->查看查看菜单提供了如下命令：工具条显示或隐藏工具条。状态条显示或隐藏状态条。衣片列表显示或隐藏衣片列表。图片窗显示或隐藏图片窗口。标尺显示或隐藏标尺。网格显示或隐藏网格。吸附网格与否吸附网格。网格设立设立网格尺寸及吸附生效距离。放大放大一倍显示。缩小缩小一倍显示。全显调节显示比例使全图布满窗口显示。实际尺寸按实际尺寸显示。 [显隐工具条命令] 主菜单->查看->工具条用此命令来显示或隐藏水平工具条。水平工具条涉及了某些惯用命令按钮，如文献打开、保存等。在水平工具条被显示时，一种打勾记号出当前该菜单项目旁边。参见水平工具条以得到对使用水平工具条协助。有关命令：显隐状态条命令、显隐衣片列表命令、显隐图片窗命令所属命令组：查看菜单命令 [显隐状态条命令] 主菜单->查看->状态条用此命令来显示或隐藏状态条。状态条显示关于当前命令使用提示、鼠标位置、显示比例等。在状态条被显示时，一种打勾记号出当前该菜单项目旁边。参见状态条以得到对状态条协助。有关命令：显隐工具条命令、显隐衣片列表命令、显隐图片窗命令所属命令组：查看菜单命令 [状态条] 状态条位于系统主窗口底部，显示关于当前命令使用提示、鼠标位置、显示比例等。要隐藏或显示状态条，请使用显隐状态条命令。状态条左边区域描述了当您用箭头键掠过菜单时菜单项目操作。同样地，在您用鼠标器按下工具条上按钮而没有释放前，这个区域也显示工具条操作描述信息。在看了对工具条按钮描述后如果您但愿不执行此命令，您可以在鼠标器光标离开工具条按钮后放开鼠标器按钮。状态条右边有两个窗格，分别显示当前鼠标位置和显示比例。鼠标位置是以当前单位来表达。要查看或变化单位，可以使用设定长度单位厘米命令、设定长度单位英寸命令、设定长度单位市寸命令。 [显隐衣片列表命令] 主菜单->查看->衣片列表用此命令来显示或隐藏衣片列表窗口。在衣片列表窗口被显示时，一种打勾记号出当前该菜单项目旁边。有关命令：显隐工具条命令、显隐状态条命令、显隐图片窗命令所属命令组：查看菜单命令 [显隐图片窗命令] 主菜单->查看->图片窗；用此命令来显示或隐藏图片窗。在图片窗被显示时，一种打勾记号出当前该菜单项目旁边。有关命令：显隐工具条命令、显隐状态条命令、显隐衣片列表命令所属命令组：查看菜单命令、水平工具条 [显隐标尺命令] 主菜单->查看->标尺；用此命令来显示或隐藏标尺。在标尺被显示时，一种打勾记号出当前该菜单项目旁边。标尺可以让您随时懂得当前作图坐标位置。鼠标移动时，当前位置在标尺上由两条移动蓝色短线表达。标尺上数字是以当前单位来表达。要查看或变化单位，可以使用设定长度单位厘米命令、设定长度单位英寸命令、设定长度单位市寸命令。水平标尺正方向是从左到右；竖直标尺正方向是从下到上。标尺上黑色数字表达正数，红色数字表达负数。标尺原点可以设定，办法是：在水平标尺和竖直标尺交汇处（系统主窗口左上角）按下鼠标左键不松手，此时光标变为十字光标，并在光标处浮现水平竖直两条虚线，拖动鼠标到欲设新原点处，抬起鼠标左键，两条虚线交点即为新原点，标尺和网格显示都将作相应变化。在拖动鼠标过程中，当接近板图上点或网格线（吸附网格应选中）时，两条虚线会自动吸附到点或网格线上。有关命令：显隐网格命令所属命令组：查看菜单命令、水平工具条 [显隐网格命令] 主菜单->查看->网格；用此命令来显示或隐藏网格。在网格被显示时，一种打勾记号出当前该菜单项目旁边。网格是由一系列等间隔水平和竖直虚线构成，可以协助您定位作图坐标位置。如果您选取了显示网格而屏幕上却看不见网格，您可以调节显示屏亮度和对比度，由于网格颜色较浅，显示屏亮度和对比度调得不恰当时也许看不清网格。有关命令：吸附网格命令、网格设立命令、显隐标尺命令所属命令组：查看菜单命令、水平工具条 [吸附网格命令] 主菜单->查看->吸附网格；用此命令来打开或关闭吸附网格功能。此命令只有当网格显示时才可使用。在打开吸附网格功能时，一种打勾记号出当前该菜单项目旁边。在吸附网格功能打开状况下，大多数作图工具在鼠标接近网格线或网格点时能自动吸附到网格线或网格点上，使得精准定位容易实现。有关命令：显隐网格命令、网格设立命令、显隐标尺命令所属命令组：查看菜单命令、水平工具条 [网格设立命令] 主菜单->查看->网格设立用此命令设立网格宽度和高度。执行此命令将弹出一种“网格设立”对话框，输入恰当宽度和高度数值，选取“拟定”即可。有关命令：显隐网格命令、吸附网格命令、显隐标尺命令所属命令组：查看菜单命令 [放大显示命令] 主菜单->查看->放大；用此命令将绘制区显示对象放大一倍显示。有关命令：缩小显示命令、全显命令、按实际尺寸显示命令、局部缩放命令所属命令组：查看菜单命令、水平工具条 [缩小显示命令] 主菜单->查看->缩小；用此命令将绘制区显示对象缩小一倍显示。有关命令：放大显示命令、全显命令、按实际尺寸显示命令、局部缩放命令所属命令组：查看菜单命令、水平工具条 [全显命令] 主菜单->查看->全显；用此命令调节绘制区显示比例，使全图正好布满整个窗口显示。有关命令：放大显示命令、缩小显示命令、按实际尺寸显示命令、局部缩放命令所属命令组：查看菜单命令、水平工具条、绘制区弹出式菜单 [按实际尺寸显示命令] 主菜单->查看->实际尺寸；用此命令将绘制区显示比例设为1:1，使得显示尺寸和板图实际大小近似相似（由于显示屏类型和辨别率不同，两者不会完全相似）。有关命令：放大显示命令、缩小显示命令、全显命令、局部缩放命令所属命令组：查看菜单命令、水平工具条 [设立菜单命令] 主菜单->设立设立菜单提供了如下命令：线型设立作线线型或变化选中线线型。厘米长度单位设为厘米。英寸长度单位设为英寸。市寸长度单位设为市寸。系统参数设定系统颜色、衣片线型、自动备份及其他选项。 [设立线型命令] 主菜单->设立->线型用此命令来设立作线线型或变化选中线线型。选中该命令后系统将弹出一种菜单，列出了可以使用线型，线型框前有一种黑点标记线型是当前使用作线线型。选取您所需线型，如果当前系统没有选中任何对象，则将所选线型设为新作线线型，后来作线均使用此线型；如果当前有选中线或衣片，则将选中线或衣片线型改为所选线型，而当前作图线型不变。有关命令：弹出菜单设立线型命令所属命令组：设立菜单命令 [设定长度单位厘米命令] 主菜单->设立->厘米此命令将系统长度单位设定为厘米。执行此命令后，所有输入参数和显示值、标尺和状态条数值都将以厘米数表达。执行此命令后，该菜单项前面浮现一种打勾记号，表达厘米是当前单位。 1厘米=10毫米 1英寸=25.4毫米 1市寸=33.3毫米有关命令：设定长度单位英寸命令、设定长度单位市寸命令所属命令组：设立菜单命令 [设定长度单位英寸命令] 主菜单->设立->英寸此命令将系统长度单位设定为英寸。执行此命令后，所有输入参数和显示值、标尺和状态条数值都将以英寸数表达。执行此命令后，该菜单项前面浮现一种打勾记号，表达英寸是当前单位。 1厘米=10毫米 1英寸=25.4毫米 1市寸=33.3毫米有关命令：设定长度单位厘米命令、设定长度单位市寸命令所属命令组：设立菜单命令 [设定长度单位市寸命令] 主菜单->设立->市寸此命令将系统长度单位设定为市寸。执行此命令后，所有输入参数和显示值、标尺和状态条数值都将以市寸数表达。执行此命令后，该菜单项前面浮现一种打勾记号，表达市寸是当前单位。 1厘米=10毫米 1英寸=25.4毫米 1市寸=33.3毫米有关命令：设定长度单位厘米命令、设定长度单位英寸命令所属命令组：设立菜单命令 [设定系统参数命令] 主菜单->设立->系统参数此命令设定本系统某些通用选项和参数，涉及：象素选取范畴、按纽默认宽度、衣片线型、自动备份设立、系统颜色配备等。执行此命令后，系统弹出一种“系统参数”对话框，该对话框有5个属性页，分别进行上述5项设立。 1. 选取范畴：指距鼠标当前位置多大半径内点或线被选取，输入数单位为象素。如下图所示： 2. 按纽宽度：指输入按纽默认宽度，以当前长度单位表达。如下图所示： 3. 衣片线型：设立“基准板净板衣片”、“推板净板衣片”、“毛板衣片”线粗细和线型。如下图所示： 4. 自动备份：设立自动备份参数，系统自动进行备份。选中“使用自动备份”选项启用自动备份功能。“备份时间间隔”：每隔固定期间，系统自动进行一次备份操作，时间间隔在背面编辑窗口输入，最小单位为1分钟；“每步备份”：系统在顾客每进行一次操作，便立即进行备份操作。“备份文献名”：即存储备份文献名称。如下图所示： 5. 系统颜色：用于设立系统背景颜色、作图线条及衣片线颜色等。在每个色块上单击鼠标左键可弹出颜色选取对话框选取新颜色。如下图所示：完毕上述设立后，选取“拟定”按钮设立即生效。注意：作图线条及衣片线颜色等与板图关于设立，只对后续新作线条和衣片生效，不会变化已有线条颜色。要想使既有线条按照这些设立变化，可选取“应用”按钮。您还可以使用“保存”按钮将当前设立值保存到一种文献中；使用“文献”按钮读取先前保存到文献中设立值。所属命令组：设立菜单命令 [协助菜单命令] 主菜单->协助协助菜单提供如下命令，为您提供使用本系统协助：目录及索引列出协助目录及索引。上下文协助使用上下文协助。版本信息显示本系统版本号及版权信息。 [列出协助目录及索引命令] 主菜单->协助->目录及索引用此命令来显示协助开场屏幕。从此开场屏幕，您可跳到关于本系统操作阐明以及各种不同类型参照资料。一旦您打开了协助，在任何时候您如果想要回到开场屏幕，您都可以通过协助窗口中“目录”或“索引”按钮来实现。所属命令组：协助菜单命令 [上下文协助命令] 主菜单->协助->上下文协助；SHIFT+F1；用上下文协助命令来获得对本系统中某些某些协助。当您选取工具条上上下文协助按钮时，鼠标器光标变成了一种箭头和问号。接下去用鼠标器单击本系统窗口中某一地方，如另一种工具条按钮。对受到单击项目协助主题即被显示出来。所属命令组：协助菜单命令、水平工具条 [列出版本信息命令] 主菜单->协助->版本信息；用此命令来显示关于本系统版权告示和版本号码。所属命令组：协助菜单命令、水平工具条 [水平工具条] 水平工具条位于系统主窗口顶部，菜单栏下方。工具条提供了一种运用鼠标器迅速执行命令途径。工具条中涉及了某些惯用命令按钮，如选取、文献打开、保存等，它们与相应菜单命令完全等价。要隐藏或显示工具条，请使用显隐工具条命令。工具条中各按钮、编辑框、选取框功能如下：登录/注销“xxx”命令新建命令打开命令从数据库打开命令保存命令打印命令撤除操作命令恢复操作命令选取工具联动修改命令曲线修改固定自由点命令实际尺寸显示命令全显命令放大显示命令缩小显示命令局部缩放命令显示构造图命令显示衣片命令显示放码点号命令显示标注命令显示底图命令所有显示命令显隐标尺命令显隐网格命令吸附网格命令显隐图片窗命令净板毛板选取框版本信息命令上下文协助命令 [选取工具] 此工具用于选取点、线、底图等显示对象，以便进行各种操作。单击鼠标左键选取光标处显示对象并清选其他选中对象；如果同步按住<CTRL>键，则不清选其他选中对象，光标处显示对象如未选中则选中之，如已选中，则清选该对象。单击鼠标左键并拖动鼠标则画出一种虚线方框，完全落在方框内显示对象都被选中，其他对象则被清选；如果同步按住<CTRL>键，则不清选已选中对象，并选中所有整体或某些落在方框内显示对象。选中对象用红边蓝心小方块或红边蓝心小圆点标记，参见绘制区状态图。有关命令：所有选定命令、反向选取命令、清除选取命令所属命令组：水平工具条 [局部缩放命令] 用此命令将绘制区中某个局部放大至整个窗口内显示；也可缩放一倍显示。按住鼠标左键并拖动鼠标画矩形选取局部放大区域进行放大；单击鼠标左键放大一倍显示；按住<CTRL>键单击鼠标左键缩小一倍显示。有关命令：放大显示命令、缩小显示命令、全显命令、按实际尺寸显示命令所属命令组：水平工具条 [竖直工具条] 竖直工具条位于系统主窗口最左边。该工具条提供了各
