cad校本教材

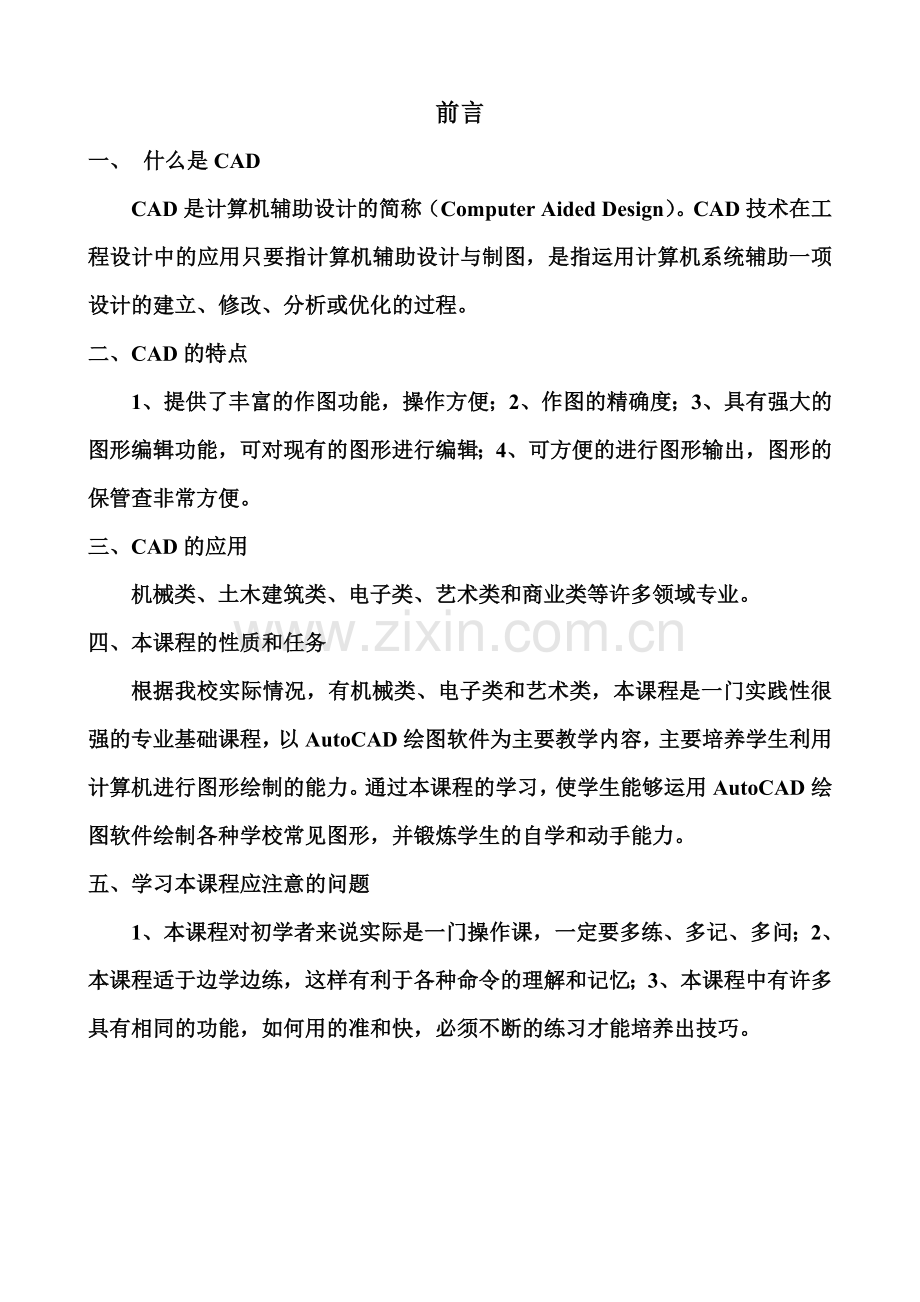

前言
一、 什么是CAD
CAD是计算机辅助设计的简称（Computer Aided Design）。CAD技术在工程设计中的应用只要指计算机辅助设计与制图，是指运用计算机系统辅助一项设计的建立、修改、分析或优化的过程。
二、CAD的特点
1、提供了丰富的作图功能，操作方便；2、作图的精确度；3、具有强大的图形编辑功能，可对现有的图形进行编辑；4、可方便的进行图形输出，图形的保管查非常方便。
三、CAD的应用
机械类、土木建筑类、电子类、艺术类和商业类等许多领域专业。
四、本课程的性质和任务
根据我校实际情况，有机械类、电子类和艺术类，本课程是一门实践性很强的专业基础课程，以AutoCAD绘图软件为主要教学内容，主要培养学生利用计算机进行图形绘制的能力。通过本课程的学习，使学生能够运用AutoCAD绘图软件绘制各种学校常见图形，并锻炼学生的自学和动手能力。
五、学习本课程应注意的问题
1、本课程对初学者来说实际是一门操作课，一定要多练、多记、多问；2、本课程适于边学边练，这样有利于各种命令的理解和记忆；3、本课程中有许多具有相同的功能，如何用的准和快，必须不断的练习才能培养出技巧。

第一章 模板设计
1、图纸设置为4号，长420,宽297
2、线型设置为粗实线为红色、细实线为白色、细点画线为蓝色、细虚线为黄色，波浪线为绿色。
3、栅格设置距离为10
4、图框线绘制，与图纸距离为10，装定边为20，（20，10），（410，10），（410，287），（20，287）
5、标题栏绘制：使用分段式处理，从图框线右下侧开始，向上连续绘制4条直线，长度为7，后向左依次绘制直线长度为11,30,12,12,20,23,12。用复制直线把直线复制到位，用剪切把多余直线修剪。
6、填充文字，字体为宋体，字号必须小余方格内。
1、图纸设置

2、线型设置
点击图层特性管理器

细实线可以为0层
建粗实线，点击新建按钮，名称为粗实线，颜色为红色，线宽为0.3，其它不变

建细点划线，点击新建按钮，名称为细点划线，颜面色为蓝色，线型为center2

细点划线线型加载过程

3、栅格设置
右击栅格按钮，点设置

X轴间距为10
Y轴间距为10

4、图框线绘制
4.1点直线命令
4.3输入第一点坐标
4.2选粗实线

4.4输入第二点坐标
4.5输入第三点坐标
4.6输入最后一点坐标

4.7完成图框线，输入C回车
图框线完成图

5、标题栏绘制过程
5.1先把对象捕捉打开
5.2点直线命令，选细实线，从图框线右下角，当鼠标出现黄色方框点下鼠标左键。
5.3向上输入长度4*7
5.4向左依次绘制直线长度为11,30,12,12,20,23,12
5.4复制直线
（1）选中最外边直线，点复制命令

（2）多重复输入M

（3）指定直线上边端点
（4）在直线上每个端点上点击
（5）选中下边白细线，进行复制，与2,3,4相同

直线复制完毕效果

5.5修剪多余直线
（1）标题栏放大，点窗口缩入命令，然后选中标题栏，这进标题栏占全窗口。

（2）点修剪命令

（2）点修剪命令

点击所有对象，然后右击，点击多余直线便剪掉了。

（3）不能修剪的，直接删除，选中直线，按Delete

6、添加文字
6.1定义样式，选标注菜单中的样式命令

点击修改按钮

选文字样式中的省略号按钮

字体名选　宋体
6.2输入文字
（1）点绘图中文字中的单行文字
（2）指定文字起点

（3）指定文字高度和角度
输入4

输入0

输入比例，两次回车，完成

（4）把文字复制
选中文字点复制对象命令，输入m ，基点选左下角，然后依次点所有方格的左下角

（5）把复制文字修改
（一）选中文字点特性按钮

模板完成效果图

第二章 圆、多边形设计
一、圆的画法
从制图上我们是这样做的，先用横竖两条中心线定位圆心，然后再画圆；同样在计算机上我们也是先定位圆心，然后用圆命令以圆心画圆，下面我们画一个半径为100mm的过程。
1.定位圆心，选中心线，用直线命令在大约中心位置画两条横、竖两条中心线。

2.画圆，选粗实线，用圆命令，以两条中心线的交点为圆心，以100mm为半径做一个圆。

二、内接三角形与外切三角形的画法
已知有半径为50mm的圆，做其内接三角和外切三角形。
1.先画半径为50mm的圆，方法同圆画法一样。

2.画内接三角形，选粗实线，用正多边形命令做一个内接三角形。
边的数目输入3回车
指向圆心
输入I回车
输入50回车

3.画外切三角形，选粗实线，用正多边形命令做一个外切三角形。
边的数目输入3回车
指向圆心
输入以C回车
输入50回车

二、内接六边形与外切六边形的画法
已知半径为50mm的圆，做其内接六边形和外切六边形
1.先画半径为50mm的圆，方法同圆画法一样。
2.画内接六边形，选粗实线，用正多边形命令做一个内接六边形。
边的数目输入6回车
输入I回车
输入50回车

3.画外切六边形，选粗实线，用正多边形命令做一个外切六边形。
边的数目输入6回车
指向圆心
输入I回车
输入50回车

三、内接五角星的画法
在制图我们是这样做，先做一个圆，再做它的内接五边形，连接所有点，最后擦除多余线段。
1.先画半径为50mm的圆，方法同圆画法一样。

2.画内接五边形，选粗实线，用正多边形命令做一个内接五边形。
边的数目输入5回车
指向圆心
输入I回车
输入50回车

3.绘制五角星，连接五边形所有点，删除多
选粗实线，用直线命令，把所有点都进行连接。

用剪切命令删除多余直线
右击，点击多余线段

三、车轮的画法
已知车轮有内圆半径为20mm，外圆半径为100mm，有6个螺母固定在，以半径为40mm的圆上，螺母是10mm的内接六边形，车轮上有6处三边形的孔，以半径为70mm的圆上，孔为20mm的内接三边形。
1.先画半径为100mm，20mm,40mm,70mm的圆，方法同圆画法一样。

用同样的方法，画其它几个圆
70mm和40mm为点划圆

2.画六角螺母，先画一个螺母，确定中心，然后再镜像出六个螺母。
点阵列命令

选环形阵列，选择对象是六角螺母，中心点为大圆的圆心，项目总数为6，填充角度为360，确定完成。

3.画出三角形的孔，先确定一个三角形，三角形一般都有倒圆，半径为5mm，最后阵列出六个三角形。
使用倒圆命令
输入倒圆半径5

点阵列命令
选环形阵列，选择对象是三角形，中心点为大圆的圆心，项目总数为6，填充角度为360，确定完成。

完成效果图

第三章 圆、圆弧设计
一、圆弧连接
已知两圆，求连接内圆弧1半径为R16，外圆弧2半径R32，如图：

1、内圆弧连接
步骤一，使用圆命令
步骤二，输入T
步骤三
点下大圆边
步骤四
步骤五
输入16，回车，完成下图
点下小圆边

1、内圆弧连接
步骤五把右图多余圆弧修剪，使用修剪命令。
（1）点修剪命令
（2）选中大圆和小圆，后右击
（3）点击外面圆弧，回车，外圆弧连接完成
1、外圆弧连接
步骤一，使用圆命令
步骤二，输入T
步骤三
点下大圆边
步骤四
步骤五
输入32，回车，完成下图
点下小圆边

2、外圆弧连接
步骤五把右图多余圆弧修剪，使用修剪命令。
（1）点修剪命令
（2）选中大圆和小圆，后右击
（3）点击外面圆弧，回车，外圆弧连接完成
3、图形缩放
使图形在图纸内大小合适
步骤一，使用缩放命令命令
步骤二，选图形，右击
步骤三，指定基点，选大圆心
步骤四，指定比例，输入6

圆弧连接完成如图所示

二、扳手画法
步骤一，打开模板，确定中心线位置。
用中心线画水平线95mm，向下画4.5mm,此端点即为开口的中心

步骤二，画开口。
先画一个半径为8的圆，再画内接六边形，把六边形炸开，删除圆，开口线

步骤三，做开口圆弧。
以开口相邻端点为圆心，半径为9mm做两个圆，以六边形中心画18mm的圆，剪切多余圆弧。

步骤四，做把手。
以中心线为基准，向上画7.5mm，向下画7.5mm，以两条垂线两端向右画两条水平线，长度为90mm左右，做把手倒圆为R4

步骤五，圆弧连接。
使用圆命令，选用两切点一半径的方法，先　输入t，再找两切点,输入半径16mm

多余圆弧剪切
使用修剪命令，先选对象变虚，右击点多余圆弧即消掉。下面步骤相同，去掉多余圆弧。
效果如图所示

三、手柄画法
步骤一，打开模板，确定中心线位置。
选中中心线，用直线命令在图中心位置连继画两条长度为15mm,75mm

步骤二，画出定位手柄前端线段。
选粗实线，画小圆R2.5mm，用圆命令画以手柄前端为中心点为圆心，半径为2.5mm

选粗实线，用直线使命命令，向上画10mm，向右画15mm，用镜像命令画出下面一半。

用直线命令，以15mm线段右端点向上画15mm ，向下画15mm，最后用圆命令以右端点为圆心画半径为15mm的圆

向下画15mm，与上面相同
仍以右端点为起点作为圆心，画15mm半径的圆

步骤三，画出定位手柄后端线段。
选细实线，用直线命令作辅助线，从右端点向左画10mm，选粗实线，用圆命令以辅助线左点为圆心，画半径10mm的圆，

删除辅助线，先选中辅助线，点删除命令

步骤四，画出手柄中间圆弧的圆。
已知大圆弧与小圆弧内切，得出大圆圆心与小圆圆心相距40mm，选细实线画辅助圆以小圆心为圆心，以40mm为半径作圆，已知两个大圆弧顶点都与中心线距离16mm，所以大圆弧圆心与中心线距离为50－16＝34mm，为此作辅助线，从中心线右端点向上画34mm，在向左画一条水平线，向下画34mm，在向左画一条水平线。此时两条水平线与辅助圆即为两大圆弧圆心。

用镜像命令画出下面水平线，先选对上面水平线，点击镜像命令

根据两圆心，画出大圆弧的圆，选中粗实线，用圆命令画以50mm为半径的圆。

删除辅助线，选中辅助线，点删除命令

删除多余圆弧，使用剪切命令
右击，点多余圆弧

步骤五，圆弧连接，做前端圆弧与大圆弧的外切圆弧。
选粗实线，使用圆命令做处切圆
下端外切圆与相上

修剪多余圆弧，选粗实线，用修剪命令
右击，点击多余直线

步骤六，按合适比例放大手柄，延长中心线
先选中所有图线，点击缩放命令

先点左端点向左延长5mm
输入5

点右端点向右延长5mm，方法相上

完成效果图

第四章 三视图画法设计
一、圆锥的画法
已知半径为20mm，高为60mm的圆锥，画出其三视图。
1.先画有圆的视图，即俯视图
用直线命令选中心线定位圆的中心，再用圆命令选粗实线画半径为20mm的圆。

2.定位主视图
已知俯视图与主视图相距10mm，用直线命令在圆最上向上画10mm，确定了主视图的位置。用构造线以10mm直线上端点画水平线，用中心线画出圆锥顶为，用构造线作出圆两侧的垂直线，与水平线的两交点为圆有主视图的投影。

用直线命令画出圆的投影直线，找出圆锥顶点

用直线连接三个端点，即形成圆锥俯视图。

3.定位左视图
已知主视图与左视图相距10mm，用直线命令在圆锥最右端向右画10mm，确定了主视图的位置。再画圆锥水平直线，用中心线画出圆锥顶为。

4.删除多余辅助线
先选中多余直线，再点删除命令。

二、六棱柱的画法
已知画一个半径为50mm的内接六边形棱柱，高度为20mm。
先在府视图下画半径为50的六边形，在再主视图下画出它的高度，把六边形复制，连接两六边形的所有端点。

1.先画府视图
打开模板，在图纸上先画一个半径为50mm的内接六边形。

2.以府视图为基础作辅助线，绘制主视图。
用构造线命令，以府视图的六边形四个端点作垂直射线，以府视图最上的端点向，作直线为10mm，以这条辅助线最上端绘制直线，即六边形在主视图中投影。

3.根据府视图和主视图，画出左视图
从主视图向右画10mm，用直线命令作府视图的高度，用旋转命令旋转90，在把它移动到10mm的右端点上,从这条直线中心和两端向上画20mm

4.删除多余辅助线
选中所有辅助线，然后点击删除命令

三、弯板的制作过程
已知弯板长为100mm，宽为70mm，高为85mm，板的厚度为20mm孔半径为20mm。我们先画一个立体。
1.先画一个立体图，视图指向左视图，画出左视图的轮廓。

2.视图指向府视图，根据主视图绘制府视图。

3.视图指向轴侧图，把左视图向左复制距20mm，把府视图向上复制距距20mm。

4.视图指向轴侧，把两府视用直线连接，修剪多余直线。

根据弯板立体图绘制画三视图。
1.先画有圆的图即左视图，先画一个半径为20mm的圆，再画一个半径为35mm的圆。以大圆最右端向下画50mm，再向左画70mm，向上画50mm。修剪多余线段。

2.绘制主视图，主视图距左视图10mm，从左视图最左端向左绘制直线10mm，弯板长100mm ,画直线100mm，向上画20mm高度，已知弯板厚度为20mm，向右画直线80mm。已知弯板高为85mm，向上画65mm，再向右画20mm，输入C 闭合。

3.绘制府视图，距主视图10mm，从主视图向下画10mm，弯板宽70mm，向下画70mm，长100mm，向左画100mm，向上画70mm，输入C闭合，从右上端向左画20mm的辅助线，向下画70mm与下面直线垂直；绘制左端半圆槽，用圆命令捕捉左端直线的中心，画半径为20mm的圆，修剪多余线段。

4.补画所缺图线，用构造线命令在左视图小圆的上下两端画两条水平线，在府视图上半圆上下两端画两条水平线，以半圆右端作垂线，在主视图右下端画45度直线，以45度线与府视图的两辅助线交点作垂线，用直线命令补画缺线。删除构造线

完成的效果图

第五章 组合图画法设计
一、套筒组合画法
打开轴侧图，先画一个半径为50mm，高为100mm大圆柱，再画一个半径为20mm，高为100mm的小圆柱，最后用实体编辑大圆柱减去小圆柱。
1.大圆柱绘制过程

2.小圆柱绘制过程

3.实体编辑
右击任一工具栏，选实体编辑中的差集命令
右击
右击完成

二、轴的组合体画法
已知长圆柱半径20mm，长200mm，短圆柱在长圆柱中心位置，半径30mm，长60mm。
1.长圆柱绘制过程
打开轴侧图
点圆柱命令

把长圆柱放平，进行旋转，在命令行输入ROTATE3D
右击
选择底圆圆心

2.短圆柱绘制过程
中心点选大圆柱圆心

把短圆柱放平，进行旋转，在命令行输入ROTATE3D

3.组合图形
打开主视图
选中短圆柱，点移动命令
打开轴侧图

点击并集命令
