五邑大学粉末冶金及陶瓷成型技术.pptx

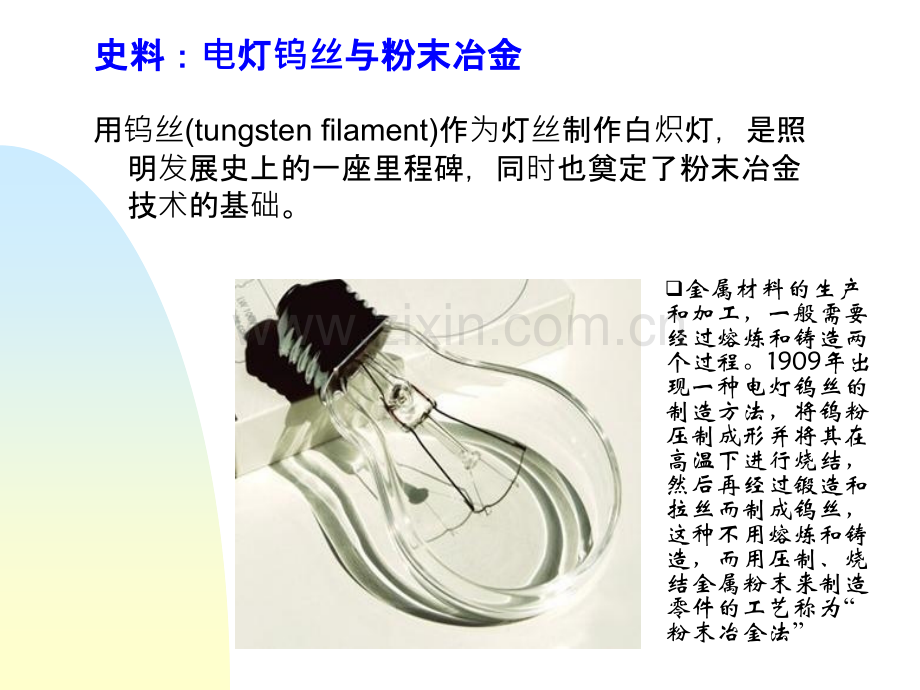

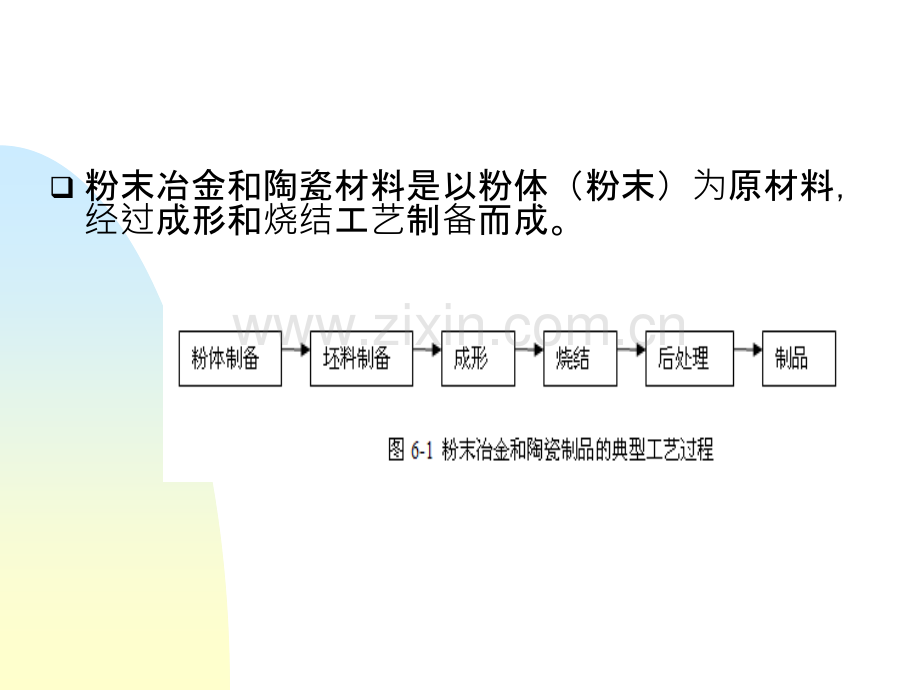

q粉末冶金和陶瓷材料是以粉体（粉末）为原材料，经过成形和烧结工艺制备而成。史料：史料：电灯灯钨丝与粉末冶金与粉末冶金用钨丝(tungsten filament)作为灯丝制作白炽灯，是照明发展史上的一座里程碑，同时也奠定了粉末冶金技术的基础。q金属材料的生产和加工，一般需要经过熔炼和铸造两个过程。1909年出现一种电灯钨丝的制造方法，将钨粉压制成形并将其在高温下进行烧结，然后再经过锻造和拉丝而制成钨丝，这种不用熔炼和铸造，而用压制、烧结金属粉末来制造零件的工艺称为“粉末冶金法”5.1 粉末冶金及陶瓷成形的基本原理粉末冶金及陶瓷成形的基本原理一、概述一、概述 二、粉体的基本性能二、粉体的基本性能三、粉体成形的原理三、粉体成形的原理四、四、烧结的基本原理的基本原理一、一、概述概述 粉末冶金粉末冶金(Powder metallurgy）q应用粉末冶金法可以制造一些具有特殊成分或具有特殊性能的制品。许多难熔材料如WC，TiC至今只能用粉末冶金方法来生产。互不熔合的金属或金属与非金属，如铜-钨，铜-石墨，也可以应用粉末冶金法制造。此外，应用粉末冶金法，制品可以达到或接近零件要求的形状、尺寸精度与表面粗糙度，不需要或需要很少的后续机械加工。因此，可以节省原材料，节省工时，节约能源等。q粉末冶金用得最多、历史最久的是用来制造各种衬套和轴套。粉末冶金法常用的金属有：粉末冶金法常用的金属有：Fe、Cu、Al、Sn、Ti、Ni、Zn以以及及难熔金属。表熔金属。表5-1列出粉末冶金的列出粉末冶金的优点和缺点。点和缺点。陶瓷成形陶瓷成形q陶瓷材料的成形过程与粉末冶金相似，所不同的是两者采用不同的原材料。q一般情况下，陶瓷材料的组织结构包括晶相、玻璃相和气相三个部分，其中的晶相是陶瓷材料的主要组成相。陶瓷制品二二、粉体的基本性能粉体的基本性能 q粉体（powder）是由大量固体粒子(particles)组成的集合体，它表示物质的一种存在状态。它既不同于气体、液体，也不完全同于固体。q粉体的性能包含物理性能和工艺性能两方面。q粒度(particle size)指粉体颗粒的大小，通常以直径表示。对于非球形的颗粒用等效半径来表示，即把不规则的颗粒换算成与之同体积的球体，以球体的等效直径作为颗粒的粒度，实际粉体所含颗粒的粒度并不是完全相等的，而是呈现出一个分布的范围，通常用粒度分布来表示各种不同大小颗粒所占的百分比。粒度分布越窄，说明颗粒的分散程度越小，集中度越高。q筛分法是粉体粒度测试的常用方法之一，通过各种标准尺寸的筛网来确定粉体的粒度。除筛分法之外，还有显微法、沉降法等来测定粉体的粒度。q图6-3为镍铬合金粉体的电子显微图片，从图中可以看出粉体的粒度范围为50100 mm之间。图6-4为测定粉体粒度的标准筛网。1.1.粒度粒度2.颗粒形状粒形状 颗粒形状表示粉体颗粒的几何形状，常用的颗粒形状有球形、片形、针形、柱形等。3.流流动性性 流动性指粉体的流动能力，粉体的流动性主要取决于颗粒之间的摩擦系数。4.填充特性填充特性 填充特性是粉体成形的基础。由于粉体的形状不规则、表面粗糙，使堆积起来的粉体颗粒间存在大量空隙。三、粉体成形的原理三、粉体成形的原理 q通过一定的方法，将粉体原料制成具有一定形状、尺寸、密度和强度坯体的过程称为成形（1）压制成形 （2）塑性成形 （3）浇注成形q压制成形(compaction)是粉末冶金和陶瓷成形的常用方法之一。将松散的粉状原料放入模具中，并施加一定的压力后便获得块状坯体。1.1.压制成形压制成形（1）受到压力后，颗粒之间发生相对移动，“拱桥”被破坏，密度随压力的增加而迅速增加。（2）当密度达到一定程度后，密度不随压力的增大而明显增加。（3）继续增大成形压力，使颗粒之间的结合进一步增强，坯体的密度增大。粉体的压制过程如下：2.塑性成形塑性成形q塑性成形利用各种外力，对具有可塑性的坯料进行成形加工，迫使坯料在外力作用下产生塑性变形，并保持其形状，从而制成坯体。3.3.浇注成形浇注成形q浇注成形是陶瓷坯体成形中的一个基本成形工艺，在粉末冶金中有时也用来成形一些形状比较复杂的零件。四、四、烧结的基本原理的基本原理 1.烧结(sintering)过程程q烧结是将成形的坯体在低于其主要成分熔点的温度下加热，粉体相互结合并发生收缩与致密化，形成具有一定强度和性能的固体材料的过程。q烧结是粉末冶金和陶瓷生产中的基本工序之一，对产品的性能起决定性作用。q按照烧结过程有无明显的液相出现进行分类，可分为固相烧结和液相烧结两类。2.烧结机理机理 图6-7是固相烧结模型示意图。5.2 粉体的成形方法及粉体的成形方法及设备一一.粉体制粉体制备二二.粉体成形粉体成形三三.烧结四四.后后处理理一、粉体制备一、粉体制备 1.制粉方法(methods of powder production)q粉体是粉末冶金和陶瓷制品的原材料，粉体的质量显著影响后续的成形和烧结过程以及制品的最终性能。粉体制备方法一般可分为机械粉碎法和物理化学法两大类。q粉碎法通过将粗粒的原材料粉碎而获得细粉，粉碎过程中基本不发生化学反应。但是在粉碎过程中会混入杂质，而且采用粉碎法一般不易获得粒径在1 mm以下的微细颗粒。物理化学法通过物理或化学作用，改变材料的化学成分或聚集状态而获取粉体。这种方法的特点是粉体的纯度和粒度可控，均匀性好，颗粒微细。并且可以实现粉体颗粒在分子级水平上的复合和均化。q图6-8列举了一些粉体制备的常见方法。q球磨法球磨法(ball milling)将物料与磨球放入球磨筒内，通过滚筒的滚动、转动以及振动等运动，使磨球与物料之间产生强烈、频繁的摩擦和撞击，从而获得粉体。q球磨法制备粉体的生产量大、成本较低，在工程中应用较为普遍。在成形之前需要对粉体进行一定的预处理，如分级、去杂质、混合、造粒等。（1）分）分级 分级是指将粉体按粒度分成若干等级的过程，通过分级可以在配料时控制粉体的粒度及粒度分布，以满足成形及烧结工艺的要求，通常采用标准筛网进行筛分。（2）去）去杂质 去杂质的目的是降低粉体中的杂质含量，常用的有退火处理、酸洗处理等。（3）混合）混合 将两种以上不同成分的粉体均匀混合的过程称为混合，球磨是常用的混合方法。（4）造粒）造粒 造粒是在细的粉体中加入一定的塑化剂制成粒度较粗，具有一定假粒度级配、流动性好的粒子。2.粉体的预处理二、粉体成形二、粉体成形 q模压成形加压方式由单面加面加压和双面加和双面加压两种方式。q模压成形法工艺简单，效率高，便于自动化生产。但是该方法压力分布不均匀，使坯体密度不均匀，易发生开裂现象，导致次品的出现。1.模压成形模压成形2、等静压、等静压成形成形q冷等静压成形是在模压基础上发展起来的，它是利用液体（如油、水或甘油）作为传递介质获得均匀静压力施加到材料上的一种方法。q等静压成形具有以下特点：坯体密度高、均匀、缺陷少、模具制作方便、成本低，可生产形状复杂、大件以及细长的制品。(1)冷等静压q热等静压中用金属箔代替冷等静压中的橡皮模具，用气体代替液体，使金属箔内的粉料均匀受压。q通常选用氦气、氩气等惰性气体，一般在100300MPa的气压下，几百度至2000的高温下进行压缩烧结。q采用热等静压法获得的制品，性能优良、均匀、强度高，但成本较高。(2)热等静压q浇注成形注成形是将粉体制成悬浮液，注入石膏模具中的一种成形方法。q这种方法适于小型薄壁产品，如花瓶，坩埚等。3.浇注成形浇注成形q成形后的金属或陶瓷坯体只是半成品，一般需要经过干燥处理后，在窑炉或烧结炉中经过适当烧结工艺，才能获得制品。q影响烧结制品的因素主要包括：烧结温度、保温时间、升温和降温速度、烧结气氛等。其中，为了防止成形后的坯体氧化，例如，铁基粉末冶金，碳化硅等，通常在保护性气氛或真空环境下烧结，常用的保护气体有：氢、分解氨、发生炉煤气以及惰性气体等。q表6-3列出适于粉末冶金和烧结制品的各种烧结方法、优缺点以及适用范围。三、烧结三、烧结 q按照加热方式烧结炉可分为燃料加热炉和电加热炉。根据作业的连续性可分为间歇式和连续式烧结炉。目前以电炉较为普遍。q图6-14为网带传送式烧结炉，常用于烧结铁基与铜基粉末冶金制品。网带由耐热合金制成，传动装置带动环状网带在炉膛内作连续循环运动，从而达到传送物料的目的。粉末压坯可以直接放置在网带上，随着网带的移动，依次对压坯进行预热、烧结、冷却，最后从出口处出炉。网带烧结炉操作简单，机械化程度高，在连续传送中升温均匀，适合大量生产。q粉末冶金和陶瓷制品在烧结中通常产生收缩、变形以及一些表面缺陷，烧结后的表面粗糙度差，一般情况下，不能作为最终产品直接使用。为了获得所需要的尺寸精度和表面质量，需要对制品进行机械加工。q浸渍。q精整q精压q复压。四、后处理四、后处理 5.3 粉末冶金制品的粉末冶金制品的结构工构工艺性性 模压法是常用的成形方法，因此，采用压制成形的零件应考虑其结构工艺性。1.尽量采用简单、对称的形状，避免尖角。2.避免局部薄壁，以利于装粉压实和防止出现裂纹。3.设计时应避免与压制方向垂直或斜交的沟槽、孔腔，以利于压实和减少余块。4.沿压制方向的横截面要均匀变化。工程工程实例例铜基含油基含油轴承的制造承的制造 6-6-3青铜是国内常用的轴承材料，其化学成分如下表所示，其中的C总指游离石墨含量。q铜基含油轴承的生产工艺流程，如图6-23所示。1.原料原料 2.混合混合 3.压制制4.烧结 5.精整精整 6.切削加工切削加工7.浸油浸油8.检验铜基含油轴承的制造过程如下：
